Temel bilgiler: Android 17'nin kilit içermeyen MessageQueue'su

Okuma süresi: 16 dakika
Charles Munger & Shai Barack

Android 17'de, SDK 37 veya sonraki sürümleri hedefleyen uygulamalar, kilitsiz bir uygulama olan MessageQueue'un yeni bir uygulamasını alacak. Yeni uygulama performansı artırır ve kaçırılan kare sayısını azaltır ancak MessageQueue özel alanlarını ve yöntemlerini yansıtan istemcileri bozabilir. Davranış değişikliği ve etkiyi nasıl azaltabileceğiniz hakkında daha fazla bilgi edinmek için MessageQueue davranış değişikliği dokümanlarını inceleyin. Bu teknik blog yayını, MessageQueue'un yeniden mimarisi ve Perfetto'yu kullanarak kilit çekişmesi sorunlarını nasıl analiz edebileceğiniz hakkında genel bir bakış sunar.

Looper, her Android uygulamasının kullanıcı arayüzü iş parçacığını çalıştırır. MessageQueue'dan iş çeker, Handler'a gönderir ve bu işlemi tekrarlar. MessageQueue, yirmi yıldır durumunu korumak için tek bir monitör kilidi (yani synchronized kod bloğu) kullanıyordu.

Android 17, bu bileşende önemli bir güncelleme sunuyor: DeliQueue adlı kilit içermeyen bir uygulama.

Bu yayında, kilitlerin kullanıcı arayüzü performansını nasıl etkilediği, bu sorunların Perfetto ile nasıl analiz edileceği ve Android ana iş parçacığını iyileştirmek için kullanılan belirli algoritmalar ve optimizasyonlar açıklanmaktadır.

Sorun: Kilit çekişmesi ve öncelik tersine çevrilmesi

Eski MessageQueue işlevi, tek bir kilit tarafından korunan bir öncelikli sıra olarak çalışıyordu. Ana iş parçacığı sıra bakımı yaparken bir arka plan iş parçacığı mesaj gönderirse arka plan iş parçacığı, ana iş parçacığını engeller.

Aynı kilidin özel kullanımı için iki veya daha fazla iş parçacığı yarıştığında buna kilit çekişmesi denir. Bu çekişme, Öncelik Tersine Çevrilmesi'ne neden olabilir ve bu da kullanıcı arayüzünde duraklamaya ve diğer performans sorunlarına yol açar.

Önceliğin ters dönmesi, yüksek öncelikli bir iş parçacığının (ör. kullanıcı arayüzü iş parçacığı) düşük öncelikli bir iş parçacığını beklemesi gerektiğinde meydana gelebilir. Şu sırayı ele alalım:

  1. MessageQueue kilidini, yaptığı işin sonucunu yayınlamak için düşük öncelikli bir arka plan iş parçacığı alır.
  2. Orta öncelikli bir iş parçacığı çalıştırılabilir hale gelir ve çekirdeğin zamanlayıcısı, düşük öncelikli iş parçacığını kesintiye uğratarak bu iş parçacığına CPU zamanı ayırır.
  3. Yüksek öncelikli kullanıcı arayüzü iş parçacığı mevcut görevini tamamlar ve kuyruktan okumaya çalışır ancak düşük öncelikli iş parçacığı kilidi tuttuğu için engellenir.

Düşük öncelikli iş parçacığı, kullanıcı arayüzü iş parçacığını engeller ve orta öncelikli iş, bu durumu daha da geciktirir.


Perfetto ile çekişmeyi analiz etme

Bu sorunları Perfetto'yu kullanarak teşhis edebilirsiniz. Standart bir izlemede, bir monitör kilidinde engellenen iş parçacığı uyku durumuna girer ve Perfetto, kilit sahibini gösteren bir dilim gösterir.

İz verilerini sorguladığınızda, "monitor contention with …" adlı dilimlerin ardından kilidin sahibi olan iş parçacığının adı ve kilidin alındığı kod sitesi gelir.

Örnek olay: Başlatıcıda takılma

Örnek olarak, bir kullanıcının kamera uygulamasında fotoğraf çektikten hemen sonra Pixel telefonda ana sayfada gezinirken duraklama yaşadığı bir izlemeyi analiz edelim. Aşağıda, Perfetto'nun kaçırılan kareye yol açan etkinlikleri gösteren ekran görüntüsünü görüyoruz:

  • Belirti: Başlatıcı'nın ana ileti dizisi, kare teslim tarihini kaçırdı. 18 ms boyunca engellendi. Bu süre, 60 Hz oluşturma için gereken 16 ms'lik son tarihi aşıyor.
  • Teşhis: Perfetto, ana iş parçacığının MessageQueue kilidinde engellendiğini gösterdi. Kilit, "BackgroundExecutor" iş parçacığına aitti.
  • Temel Neden: BackgroundExecutor, Process.THREAD_PRIORITY_BACKGROUND (çok düşük öncelikli) olarak çalışır. Acil olmayan bir görev (uygulama kullanım sınırlarını kontrol etme) gerçekleştiriyordu. Aynı anda, orta öncelikli iş parçacıkları kameradan gelen verileri işlemek için CPU süresini kullanıyordu. İşletim sistemi zamanlayıcısı, kamera iş parçacıklarını çalıştırmak için BackgroundExecutor iş parçacığını önceden boşalttı.

Bu sıra, Başlatıcı'nın kullanıcı arayüzü iş parçacığının (yüksek öncelikli) dolaylı olarak kamera çalışan iş parçacığı (orta öncelikli) tarafından engellenmesine neden oldu. Bu durum, Başlatıcı'nın arka plan iş parçacığının (düşük öncelikli) kilidi serbest bırakmasını engelledi.

PerfettoSQL ile izlemeleri sorgulama

Belirli kalıplar için izleme verilerini sorgulamak üzere PerfettoSQL'i kullanabilirsiniz. Bu, kullanıcı cihazlarından veya testlerden elde edilen çok sayıda iziniz varsa ve bir sorunu gösteren belirli izleri arıyorsanız kullanışlıdır.

Örneğin, bu sorgu, bırakılan karelerle (jank) çakışan MessageQueue çekişmesini bulur:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.frames.jank_type;

SELECT
  process_name,
  -- Convert duration from nanoseconds to milliseconds
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM android_monitor_contention
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"

-- Only look at app processes that had jank
AND upid IN (
  SELECT DISTINCT(upid)
  FROM actual_frame_timeline_slice
  WHERE android_is_app_jank_type(jank_type) = TRUE
)
GROUP BY process_name
ORDER BY SUM(dur) DESC;

Bu daha karmaşık örnekte, uygulama başlatılırken MessageQueue çekişmesini belirlemek için birden fazla tabloyu kapsayan izleme verilerini birleştirin:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.startup.startups;

-- Join package and process information for startups
DROP VIEW IF EXISTS startups;
CREATE VIEW startups AS
SELECT startup_id, ts, dur, upid
FROM android_startups
JOIN android_startup_processes USING(startup_id);

-- Intersect monitor contention with startups in the same process.
DROP TABLE IF EXISTS monitor_contention_during_startup;
CREATE VIRTUAL TABLE monitor_contention_during_startup
USING SPAN_JOIN(android_monitor_contention PARTITIONED upid, startups PARTITIONED upid);

SELECT
  process_name,
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM monitor_contention_during_startup
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"
GROUP BY process_name
ORDER BY SUM(dur) DESC;

Diğer kalıpları bulmak için PerfettoSQL sorguları yazmak üzere en sevdiğiniz LLM'yi kullanabilirsiniz.

Google'da, milyonlarca izde PerfettoSQL sorguları çalıştırmak için BigTrace'i kullanıyoruz. Bunu yaparken, anekdot olarak gördüğümüz şeyin aslında sistematik bir sorun olduğunu doğruladık. Veriler, MessageQueue kilit çekişmesinin ekosistemin tamamındaki kullanıcıları etkilediğini ve temel bir mimari değişikliğin gerekli olduğunu ortaya koydu.

Çözüm: Kilit içermeyen eşzamanlılık

Paylaşılan duruma erişimi senkronize etmek için özel kilitler yerine atomik bellek işlemleri kullanarak kilitsiz bir veri yapısı uygulayarak MessageQueue çekişme sorununu ele aldık. Diğer iş parçacıklarının planlama davranışından bağımsız olarak her zaman en az bir iş parçacığı ilerleme kaydedebiliyorsa veri yapısı veya algoritma kilit içermez. Bu özellik genellikle elde edilmesi zordur ve çoğu kod için genellikle takip etmeye değmez.

Atomik temel öğeler

Kilit içermeyen yazılımlar genellikle donanımın sağladığı atomik Read-Modify-Write (Okuma-Değiştirme-Yazma) temel öğelerini kullanır.

Eski nesil ARM64 CPU'larda atomik işlemler için Load-Link/Store-Conditional (LL/SC) döngüsü kullanılıyordu. CPU bir değer yükler ve adresi işaretler. Başka bir iş parçacığı bu adrese yazarsa depolama işlemi başarısız olur ve döngü yeniden denenir. İş parçacıkları başka bir iş parçacığını beklemeden denemeye devam edip başarılı olabileceğinden bu işlem kilitlenmez.

ARM64 LL/SC loop example
retry:
    ldxr    x0, [x1]        // Load exclusive from address x1 to x0
    add     x0, x0, #1      // Increment value by 1
    stxr    w2, x0, [x1]    // Store exclusive.
                            // w2 gets 0 on success, 1 on failure
    cbnz    w2, retry       // If w2 is non-zero (failed), branch to retr

(Compiler Explorer'da görüntüle)

Daha yeni ARM mimarileri (ARMv8.1), Large System Extensions (LSE)'ı destekler. Bu mimarilerde Compare-And-Swap (CAS) veya Load-And-Add (aşağıda gösterilmiştir) biçiminde talimatlar bulunur. Android 17'de, LSE'nin desteklendiği zamanları algılamak ve optimize edilmiş talimatlar yayınlamak için Android Çalışma Zamanı (ART) derleyicisine destek ekledik:

/ ARMv8.1 LSE atomic example
ldadd   x0, x1, [x2]    // Atomic load-add.
                        // Faster, no loop required.

Karşılaştırmalarımızda, CAS kullanan yüksek çekişmeli kod, LL/SC varyantına göre yaklaşık 3 kat daha hızlıdır.

Java programlama dili, java.util.concurrent.atomic aracılığıyla bu ve diğer özel CPU talimatlarına dayanan atomik temel öğeler sunar.

Veri Yapısı: DeliQueue

Mühendislerimiz, MessageQueue'daki kilit çekişmesini kaldırmak için DeliQueue adlı yeni bir veri yapısı tasarladı. DeliQueue, Message ekleme işlemini Message işleme işleminden ayırır:

  1. Messages (Treiber yığını): Kilit içermeyen bir yığın. Her iş parçacığı, çekişme olmadan buraya yeni Messages öğeleri gönderebilir.
  2. Öncelikli sıra (min-heap): Yalnızca Looper iş parçacığına ait olan ve Messages işlemek için kullanılan bir yığın (bu nedenle erişmek için senkronizasyon veya kilit gerekmez).

Sıraya alma: Treiber yığınına gönderme

Messages listesi, baş işaretçisini güncellemek için CAS döngüsü kullanan kilit içermeyen bir yığın olan Treiber yığınında [1] tutulur.

public class TreiberStack <E> {
    AtomicReference<Node<E>> top =
            new AtomicReference<Node<E>>();
    public void push(E item) {
        Node<E> newHead = new Node<E>(item);
        Node<E> oldHead;
        do {
            oldHead = top.get();
            newHead.next = oldHead;
        } while (!top.compareAndSet(oldHead, newHead));
    }

    public E pop() {
        Node<E> oldHead;
        Node<E> newHead;
        do {
            oldHead = top.get();
            if (oldHead == null) return null;
            newHead = oldHead.next;
        } while (!top.compareAndSet(oldHead, newHead));
        return oldHead.item;
    }
}

Java Concurrency in Practice [2] adlı kitaba dayalı kaynak kodu, online olarak kullanılabilir ve kamuya açık alan olarak yayınlanmıştır.

Tüm üreticiler, istediği zaman yığına yeni Message ekleyebilir. Bu, şarküteri tezgahında sıra numarası almaya benzer. Sıra numaranız, geldiğiniz zamana göre belirlenir ancak yemeğinizi alma sıranızla eşleşmek zorunda değildir. Bağlı bir yığın olduğundan her Message bir alt yığındır. Başlığı izleyip ileriye doğru yineleme yaparak Message sırasının herhangi bir zamanda nasıl olduğunu görebilirsiniz. Gezinme sırasında ekleniyor olsalar bile, üstte yeni Message görmezsiniz.

Kuyruktan çıkarma: min-heap'e toplu aktarım

İşlenecek bir sonraki Message öğesini bulmak için Looper, yığını yukarıdan başlayarak ve daha önce işlediği son Message öğesini bulana kadar yineleyerek Treiber yığınındaki yeni Message öğelerini işler. Looper yığın boyunca ilerlerken son tarihe göre sıralanmış min-heap'e Message ekler. Looper, yığın üzerinde tek başına hak sahibi olduğundan Message'leri kilitleme veya atomik işlemler olmadan sıralar ve işler.


Yığın aşağı doğru ilerlerken Looper, yığılmış Message'lardan öncekilere bağlantılar da oluşturarak çift bağlantılı bir liste oluşturur. Bağlı liste oluşturmak güvenlidir. Bunun nedeni, yığın aşağısını işaret eden bağlantıların CAS ile Treiber yığın algoritması aracılığıyla eklenmesi ve yığın yukarısını işaret eden bağlantıların yalnızca Looper iş parçacığı tarafından okunup değiştirilmesidir. Bu geri bağlantılar daha sonra, yığında rastgele noktalardan Message öğelerini O(1) süresinde kaldırmak için kullanılır.

Bu tasarım, üreticiler(işi sıraya gönderen iş parçacıkları) için O (1) ekleme ve tüketici(Looper) için amortize edilmiş O (log N) işleme sağlar.

Messageları sıralamak için min-heap kullanmak, Messageların tek bağlantılı bir listede (en üstte köklenmiş) tutulduğu eski MessageQueue'deki temel bir kusuru da giderir. Eski uygulamada, baştan kaldırma O(1) iken ekleme için en kötü durum O(N) idi. Bu da aşırı yüklenmiş kuyruklar için kötü ölçeklendirme anlamına geliyordu. Bunun aksine, min-heap'e ekleme ve min-heap'ten kaldırma işlemleri logaritmik olarak ölçeklenir. Bu da rekabetçi bir ortalama performans sunar ancak kuyruk gecikmelerinde gerçekten üstün bir performans sağlar.


 		Eski (kilitli) MessageQueueDeliQueue
EkleO(N)

Arama iş parçacığı için O(1)

Looper iş parçacığı için O(logN)

Kafadan çıkarmaO(1)O(logN)

Eski kuyruk uygulamasında, üreticiler ve tüketici, temel tek bağlı listeye özel erişimi koordine etmek için bir kilit kullanıyordu. DeliQueue'da Treiber yığını eşzamanlı erişimi, tek tüketici ise iş kuyruğunun sıralanmasını yönetir.

Kaldırma: Tombstone'lar aracılığıyla tutarlılık

DeliQueue, kilit içermeyen Treiber yığınını tek iş parçacıklı min-heap ile birleştiren hibrit bir veri yapısıdır. Bu iki yapıyı global bir kilit olmadan senkronize tutmak benzersiz bir zorluktur: Bir ileti, yığında fiziksel olarak bulunabilir ancak kuyruktan mantıksal olarak kaldırılabilir.

DeliQueue, bu sorunu çözmek için "tombstoning" adı verilen bir teknik kullanır. Her Message, yığındaki konumunu geriye ve ileriye doğru işaretçiler, yığının dizisindeki dizini ve kaldırılıp kaldırılmadığını belirten bir boolean işareti aracılığıyla izler. Bir Message çalışmaya hazır olduğunda Looper iş parçacığı, kaldırılan işaretini CAS'e alır, ardından yığın ve yığından kaldırır.

Başka bir iş parçacığının Message kaldırması gerektiğinde bu öğe, veri yapısından hemen çıkarılmaz. Bunun yerine aşağıdaki adımlar uygulanır:

  1. Mantıksal kaldırma: İş parçacığı, Message öğesinin kaldırma işaretini atomik olarak false'tan true'ya ayarlamak için CAS kullanır. Message, bekleyen kaldırma işleminin kanıtı olarak veri yapısında kalır. Bu işleme "mezar taşı" adı verilir. Bir Message kaldırma için işaretlendiğinde DeliQueue, her bulunduğunda bunu kuyrukta artık mevcut değilmiş gibi ele alır.
  2. Ertelenmiş temizleme: Veri yapısından gerçek kaldırma işlemi Looper iş parçacığının sorumluluğundadır ve daha sonraya ertelenir. Kaldırıcı iş parçacığı, yığını veya heap'i değiştirmek yerine Message öğesini başka bir kilit içermeyen serbest liste yığınına ekler.
  3. Yapısal kaldırma: Yalnızca Looper, yığınla etkileşime girebilir veya öğeleri yığından kaldırabilir. Uyandığında, boş liste temizlenir ve içerdiği Message'ler işlenir. Ardından her Message, yığından bağlantısı kaldırılarak yığından kaldırılır.

Bu yaklaşım, yığınla ilgili tüm yönetimi tek iş parçacıklı tutar. Bu özellik, gereken eşzamanlı işlem ve bellek bariyeri sayısını en aza indirerek kritik yolu daha hızlı ve basit hale getirir.

Geçiş: zararsız Java bellek modeli veri yarışları

Java standart kitaplığındaki Future veya Kotlin'deki Job ve Deferred gibi çoğu eşzamanlılık API'si, tamamlanmadan önce çalışmayı iptal etme mekanizması içerir. Bu sınıflardan birinin örneği, temel çalışmanın bir birimiyle bire bir eşleşir ve bir nesne üzerinde cancel çağrısı yapıldığında bunlarla ilişkili belirli işlemler iptal edilir.

Günümüzün Android cihazlarında çok çekirdekli CPU'lar ve eşzamanlı, nesilsel çöp toplama özelliği bulunur. Ancak Android ilk geliştirildiğinde her iş birimi için bir nesne ayırmak çok pahalıydı. Sonuç olarak, Android'in Handler özelliği, removeMessages'nin çok sayıda aşırı yüklemesi aracılığıyla iptali destekler. Belirli bir Message öğesini kaldırmak yerine, belirtilen ölçütlere uyan tüm Message öğelerini kaldırır. Uygulamada bu, removeMessages çağrılmadan önce eklenen tüm Message öğelerinin üzerinden geçmeyi ve eşleşenleri kaldırmayı gerektirir.

İleriye doğru yineleme yaparken bir iş parçacığının, yığının mevcut başını okumak için yalnızca sıralı bir atomik işleme ihtiyacı vardır. Ardından, bir sonraki Message öğesini bulmak için normal alan okumaları kullanılır. Looper iş parçacığı, Message'leri kaldırırken next alanlarını değiştirirse Looper'nin yazma işlemi ile başka bir iş parçacığının okuma işlemi senkronize olmaz. Bu durum veri yarışıdır. Normalde veri yarışı, uygulamanızda büyük sorunlara (ör. sızıntılar, sonsuz döngüler, kilitlenmeler, donmalar) neden olabilecek ciddi bir hatadır. Ancak belirli dar koşullar altında, Java bellek modelinde veri yarışları zararsız olabilir. Aşağıdaki yığınla başladığımızı varsayalım:


Başın atomik okumasını yaparız ve A'yı görürüz. A'nın sonraki işaretçisi B'yi gösterir. B işlenirken looper, A'yı C'ye ve ardından D'ye yönlendirecek şekilde güncelleyerek B ve C'yi kaldırabilir.


B ve C mantıksal olarak kaldırılmış olsa da B, C'ye, C ise D'ye olan sonraki işaretçisini korur. Okuma iş parçacığı, ayrılmış kaldırılmış düğümler arasında gezinmeye devam eder ve sonunda D konumunda canlı yığına yeniden katılır.

DeliQueue'yu geçiş ve kaldırma arasındaki yarışları yönetecek şekilde tasarlayarak güvenli ve kilitsiz yinelemeye olanak tanırız.

Çıkış: Yerel referans sayısı

Looper, Looper sonlandırıldıktan sonra manuel olarak boşaltılması gereken yerel bir ayırma ile desteklenir. Looper sonlandırılırken başka bir iş parçacığı Message ekliyorsa boşaltıldıktan sonra yerel ayırmayı kullanabilir. Bu da bellek güvenliği ihlalidir. Bunu, Looper sonlandırılıp sonlandırılmadığını belirtmek için atomik bir bitin kullanıldığı etiketli referans sayısı ile önleriz.

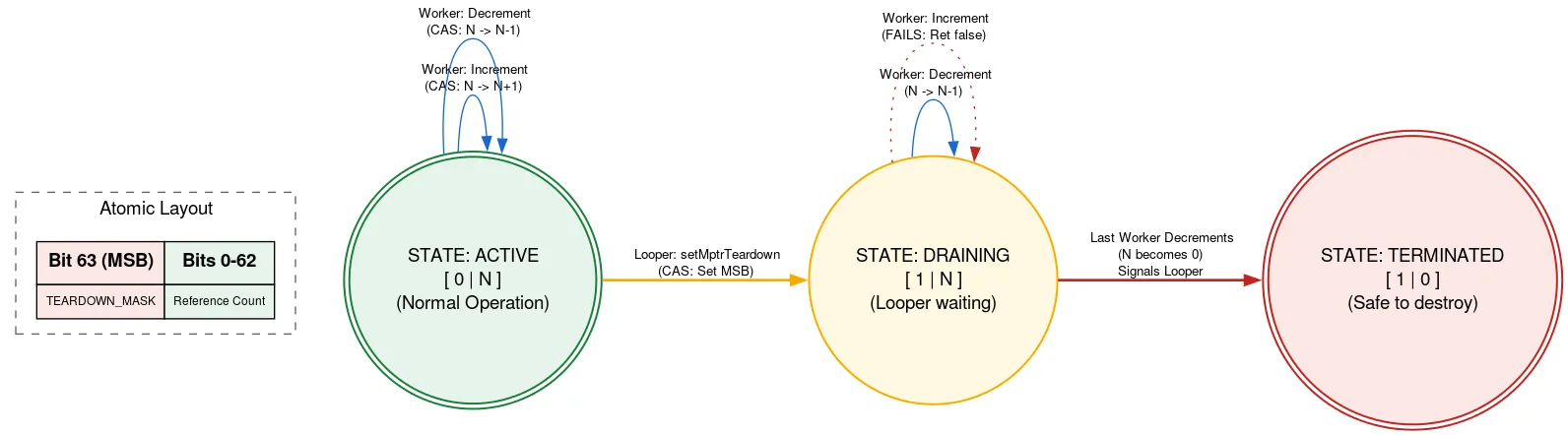

Yerel ayırma kullanılmadan önce bir iş parçacığı, refcount atomik olarak okunur. Çıkış biti ayarlanmışsa Looper çıkış yaptığı ve yerel ayırmanın kullanılmaması gerektiği döndürülür. Aksi takdirde, yerel ayırmayı kullanarak etkin iş parçacığı sayısını artırmak için CAS işlemi denenir. Gerekli işlemi yaptıktan sonra sayıyı azaltır. Çıkış biti, artırıldıktan sonra ancak azaltılmadan önce ayarlanmışsa ve sayı artık sıfırsa Looper iş parçacığını uyandırır.

Looper iş parçacığı çıkmaya hazır olduğunda, atomik olarak çıkış bitini ayarlamak için CAS'i kullanır. Refcount 0 ise yerel ayırmayı serbest bırakmaya devam edebilir. Aksi takdirde, yerel ayırmanın son kullanıcısı refcount'u azalttığında uyandırılacağını bilerek kendisini park eder. Bu yaklaşım, Looper iş parçacığının diğer iş parçacıklarının ilerlemesini beklemesi anlamına gelir ancak bu durum yalnızca çıkış sırasında gerçekleşir. Bu durum yalnızca bir kez gerçekleşir ve performansı etkilemez. Ayrıca, yerel ayırmayı kullanmak için diğer kodun tamamen kilitlenmeden çalışmasını sağlar.


Uygulamada başka birçok püf nokta ve karmaşıklık vardır. Kaynak kodunu inceleyerek DeliQueue hakkında daha fazla bilgi edinebilirsiniz.

Optimizasyon: dallanmasız programlama

Ekip, DeliQueue'yu geliştirip test ederken birçok karşılaştırma testi yaptı ve yeni kodu dikkatlice profillendirdi. simpleperf aracı kullanılarak belirlenen bir sorun, Message karşılaştırıcı kodunun neden olduğu ardışık düzen temizlemeleriydi.

Standart bir karşılaştırıcı, koşullu atlamalar kullanır. Hangi Message öğesinin önce geleceğine karar verme koşulu aşağıda basitleştirilmiştir:

static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    if (m1 == m2) {
        return 0;
    }

    // Primary queue order is by when.
    // Messages with an earlier when should come first in the queue.
    final long whenDiff = m1.when - m2.when;
    if (whenDiff > 0) return 1;
    if (whenDiff < 0) return -1;

    // Secondary queue order is by insert sequence.
    // If two messages were inserted with the same `when`, the one inserted
    // first should come first in the queue.
    final long insertSeqDiff = m1.insertSeq - m2.insertSeq;
    if (insertSeqDiff > 0) return 1;
    if (insertSeqDiff < 0) return -1;

    return 0;
}

Bu kod, koşullu atlamalar (b.le ve cbnz talimatları) olarak derlenir. CPU, koşullu bir dallanmayla karşılaştığında koşul hesaplanana kadar dallanmanın gerçekleşip gerçekleşmeyeceğini bilemez. Bu nedenle, bir sonraki talimatın hangisi olduğunu bilemez ve dallanma tahmini adı verilen bir teknik kullanarak tahmin etmek zorunda kalır. İkili arama gibi bir durumda, her adımda dal yönü tahmin edilemeyecek şekilde farklı olacağından tahminlerin yarısının yanlış olması muhtemeldir. Yanlış tahmin etmenin maliyeti, doğru tahmin etmenin getirdiği iyileşmeden daha büyük olduğundan, arama ve sıralama algoritmalarında (ör. min-heap'te kullanılan) genellikle dal tahmini etkili olmaz. Dallanma tahmincisi yanlış tahminde bulunduğunda, tahmin edilen değeri varsaydıktan sonra yaptığı işi atmalı ve aslında izlenen yoldan tekrar başlamalıdır. Bu işleme işlem hattı temizleme adı verilir.

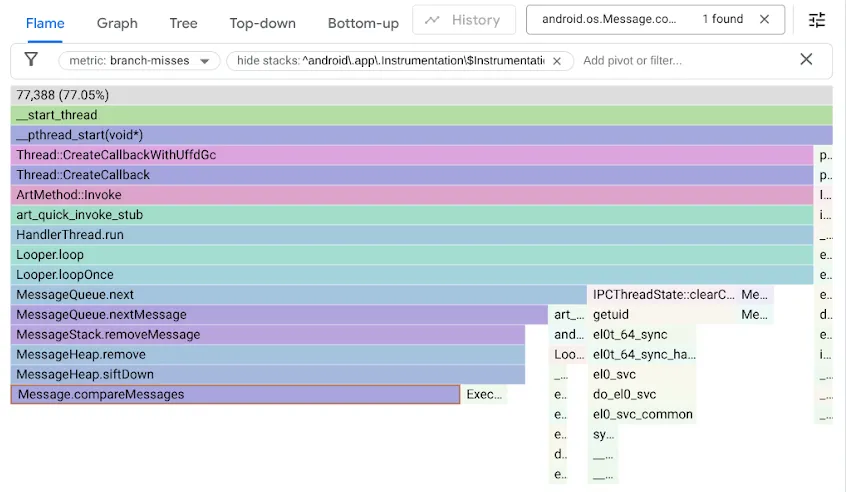

Bu sorunu bulmak için, şube tahmincisinin yanlış tahmin yaptığı yığın izlerini kaydeden branch-misses performans sayacını kullanarak karşılaştırma ölçütlerimizin profilini oluşturduk. Ardından, sonuçları aşağıdaki gibi Google pprof ile görselleştirdik:


Orijinal MessageQueue kodunun, sıralı kuyruk için tek bağlantılı bir liste kullandığını hatırlayın. Ekleme işlemi, doğrusal bir arama olarak sıralı düzende listede ilerler, ekleme noktasının ötesindeki ilk öğede durur ve yeni Message öğesini bu öğenin önüne bağlar. Kafanın çıkarılması için bağlantısının kaldırılması yeterliydi. DeliQueue ise bir min-heap kullanır. Burada mutasyonlar, dengeli bir veri yapısında logaritmik karmaşıklıkla bazı öğelerin yeniden sıralanmasını (yukarı veya aşağı süzme) gerektirir. Bu veri yapısında herhangi bir karşılaştırma, geçişi sol veya sağ alt öğeye yönlendirme konusunda eşit şansa sahiptir. Yeni algoritma, asimptotik olarak daha hızlıdır ancak arama kodu, dal atlamaları sırasında yarı yarıya durakladığı için yeni bir performans sorunu oluşturur.

Dalların kaçırılmasının yığın kodumuzu yavaşlattığını fark ettiğimizde, kodu dalsız programlama kullanarak optimize ettik:

// Branchless Logic
static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    final long when1 = m1.when;
    final long when2 = m2.when;
    final long insertSeq1 = m1.insertSeq;
    final long insertSeq2 = m2.insertSeq;

    // signum returns the sign (-1, 0, 1) of the argument,
    // and is implemented as pure arithmetic:
    // ((num >> 63) | (-num >>> 63))
    final int whenSign = Long.signum(when1 - when2);
    final int insertSeqSign = Long.signum(insertSeq1 - insertSeq2);

    // whenSign takes precedence over insertSeqSign,
    // so the formula below is such that insertSeqSign only matters
    // as a tie-breaker if whenSign is 0.
    return whenSign * 2 + insertSeqSign;
}

Optimizasyonu anlamak için Compiler Explorer'da iki örneği sökün ve tahmini CPU döngüsü zaman çizelgesi oluşturabilen bir CPU simülatörü olan LLVM-MCA'yı kullanın.

The original code:
Index     01234567890123
[0,0]     DeER .    .  .   sub  x0, x2, x3
[0,1]     D=eER.    .  .   cmp  x0, #0
[0,2]     D==eER    .  .   cset w0, ne
[0,3]     .D==eER   .  .   cneg w0, w0, lt
[0,4]     .D===eER  .  .   cmp  w0, #0
[0,5]     .D====eER .  .   b.le #12
[0,6]     . DeE---R .  .   mov  w1, #1
[0,7]     . DeE---R .  .   b    #48
[0,8]     . D==eE-R .  .   tbz  w0, #31, #12
[0,9]     .  DeE--R .  .   mov  w1, #-1
[0,10]    .  DeE--R .  .   b    #36
[0,11]    .  D=eE-R .  .   sub  x0, x4, x5
[0,12]    .   D=eER .  .   cmp  x0, #0
[0,13]    .   D==eER.  .   cset w0, ne
[0,14]    .   D===eER  .   cneg w0, w0, lt
[0,15]    .    D===eER .   cmp  w0, #0
[0,16]    .    D====eER.   csetm        w1, lt
[0,17]    .    D===eE-R.   cmp  w0, #0
[0,18]    .    .D===eER.   csinc        w1, w1, wzr, le
[0,19]    .    .D====eER   mov  x0, x1
[0,20]    .    .DeE----R   ret

Sonuç, when alanlarının karşılaştırılmasıyla zaten biliniyorsa insertSeq alanlarının karşılaştırılmasını engelleyen koşullu dal b.le'ya dikkat edin.

The branchless code:
Index     012345678
[0,0]     DeER .  .   sub       x0, x2, x3
[0,1]     DeER .  .   sub       x1, x4, x5
[0,2]     D=eER.  .   cmp       x0, #0
[0,3]     .D=eER  .   cset      w0, ne
[0,4]     .D==eER .   cneg      w0, w0, lt
[0,5]     .DeE--R .   cmp       x1, #0
[0,6]     . DeE-R .   cset      w1, ne
[0,7]     . D=eER .   cneg      w1, w1, lt
[0,8]     . D==eeER   add       w0, w1, w0, lsl #1
[0,9]     .  DeE--R   ret

Burada, dallanmasız uygulama, dallı kodda en kısa yoldan bile daha az döngü ve talimat gerektirir. Bu nedenle, her durumda daha iyidir. Daha hızlı uygulama ve yanlış tahmin edilen dalların ortadan kaldırılması, bazı karşılaştırma testlerimizde 5 kat iyileşme sağladı.


Ancak bu teknik her zaman uygulanamaz. Dalsız yaklaşımlar genellikle atılacak işler yapmayı gerektirir ve dal çoğu zaman tahmin edilebilirse bu boşa giden işler kodunuzu yavaşlatabilir. Ayrıca, bir dalın kaldırılması genellikle veri bağımlılığına neden olur. Modern CPU'lar döngü başına birden fazla işlem yürütür ancak önceki bir talimattan gelen girişleri hazır olana kadar bir talimatı yürütemez. Buna karşılık CPU, dallardaki veriler hakkında tahminde bulunabilir ve bir dal doğru tahmin edilirse önceden çalışabilir.

Test ve Doğrulama

Kilit içermeyen algoritmaların doğruluğunu onaylamak son derece zordur.

Geliştirme sırasında sürekli doğrulama için standart birim testlerine ek olarak, sıra değişmezlerini doğrulamak ve varsa veri yarışlarını tetiklemeye çalışmak için titiz yük testleri de yazdık. Test laboratuvarlarımızda, milyonlarca test örneğini emüle edilmiş cihazlarda ve gerçek donanımda çalıştırabildik.

Java ThreadSanitizer (JTSan) enstrümanı ile kodumuzdaki bazı veri yarışlarını tespit etmek için de aynı testleri kullanabiliriz. JTSan, DeliQueue'da sorunlu veri yarışları bulamadı ancak şaşırtıcı bir şekilde Robolectric çerçevesinde iki eşzamanlılık hatası tespit etti. Bu hataları hemen düzelttik.

Hata ayıklama özelliklerimizi geliştirmek için yeni analiz araçları oluşturduk. Aşağıda, Android platform kodundaki bir sorunu gösteren bir örnek verilmiştir. Bu sorunda bir iş parçacığı, başka bir iş parçacığını Message ile aşırı yükleyerek büyük bir birikime neden oluyor. Bu birikim, eklediğimiz MessageQueue enstrümantasyon özelliği sayesinde Perfetto'da görülebiliyor.


MessageQueue izlemeyi system_server sürecinde etkinleştirmek için Perfetto yapılandırmanıza aşağıdakileri ekleyin:

data_sources {
  config {
    name: "track_event"
    target_buffer: 0  # Change this per your buffers configuration
    track_event_config {
      enabled_categories: "mq"
    }
  }
}

Etki

DeliQueue, MessageQueue uygulamasındaki kilitleri kaldırarak sistem ve uygulama performansını artırır.

  • Sentetik kıyaslamalar: Geliştirilmiş eşzamanlılık (Treiber yığını) ve daha hızlı eklemeler (min-heap) sayesinde,yoğun kuyruklara çok iş parçacıklı eklemeler, eski MessageQueue'den 5.000 kat daha hızlıdır.
  • Dahili beta test kullanıcılarından alınan Perfetto izlerinde, kilit çekişmesinde harcanan uygulama ana iş parçacığı süresinde% 15'lik bir azalma görüyoruz.
  • Aynı test cihazlarında, kilit çekişmesinin azaltılması kullanıcı deneyiminde önemli iyileşmelere yol açar. Örneğin:
    • Uygulamalarda% 4 kare kaybı.
    • Sistem Arayüzü ve Başlatıcı etkileşimlerinde% 7,7 kare atlandı.
    • Uygulama başlatmadan ilk karenin çizilmesine kadar geçen sürede %9, 1 azalma (95.yüzdelik dilimde).

Sonraki adımlar

DeliQueue, Android 17'deki uygulamalarda kullanıma sunuluyor. Uygulama geliştiriciler, uygulamalarını nasıl test edeceklerini öğrenmek için Android Developers blogunda yeni kilit içermeyen MessageQueue için uygulamalarını hazırlama konusunu incelemelidir.

Referanslar

[1] Treiber, R.K., 1986. Sistem programlama: Paralellikle başa çıkma. International Business Machines Incorporated, Thomas J. Watson Research Center.

[2] Goetz, B., Peierls, T., Bloch, J., Bowbeer, J., Holmes, D., & Lea, D. (2006). Java Concurrency in Practice. Addison-Wesley Professional.

Yazan:

Okumaya devam edin
