Criar seu primeiro Bloco no Wear OS

1. Introdução

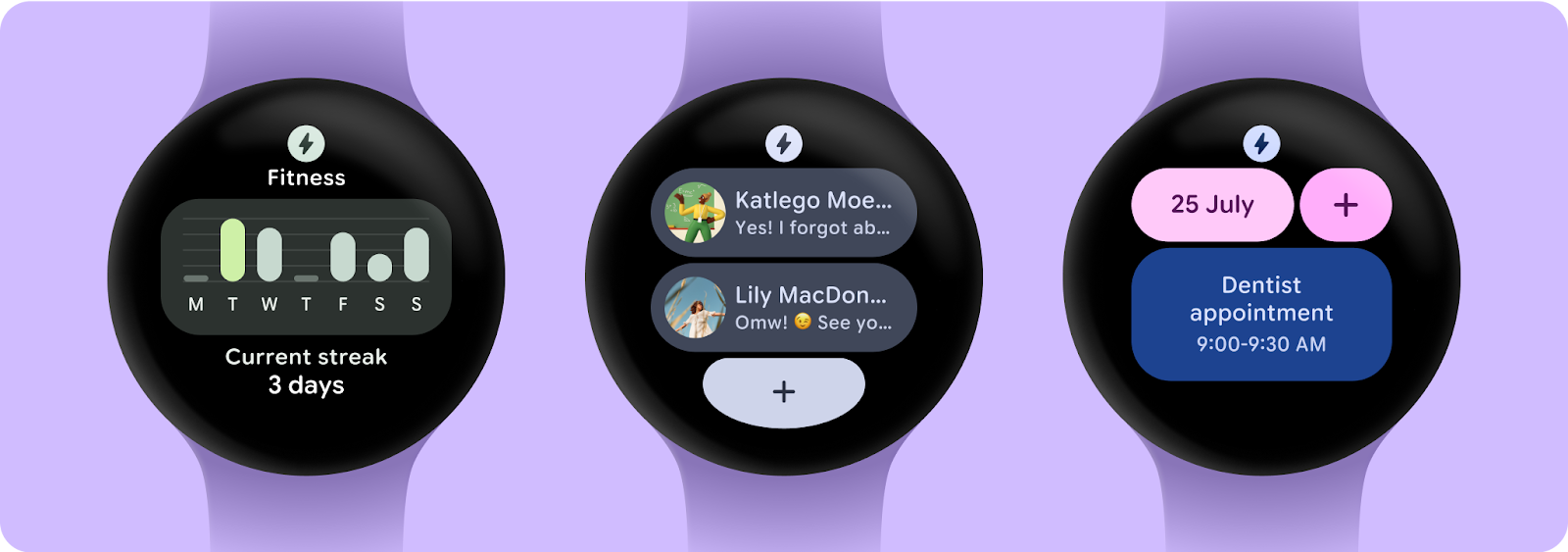

Os Blocos do Wear OS oferecem fácil acesso às informações e ações de que os usuários precisam para realizar tarefas. Com um simples gesto de deslizar no mostrador do relógio, o usuário pode ver a previsão mais recente ou iniciar um timer.

Um bloco é executado como parte da IU do sistema em vez de ser executado no próprio contêiner do aplicativo. Usamos um Serviço para descrever o layout e o conteúdo do bloco. A IU do sistema vai renderizar o bloco quando necessário.

O que você vai fazer

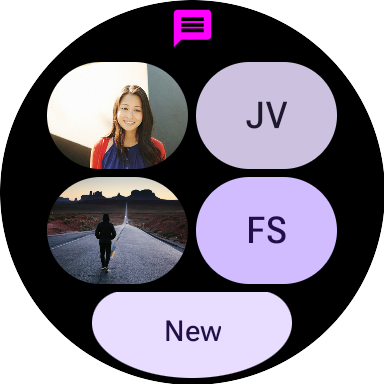

Você vai criar um bloco para um app de mensagens que mostra conversas recentes. Nele, o usuário pode realizar três tarefas comuns:

• Abrir uma conversa
• Pesquisar uma conversa
• Escrever uma nova mensagem

O que você vai aprender

Neste codelab, você vai aprender a criar seu próprio bloco do Wear OS, incluindo como:

• Criar um TileService.
• Testar um bloco em um dispositivo.
• Visualizar a IU de um bloco no Android Studio.
• Desenvolver a IU de um bloco.
• Adicionar imagens
• Processar interações

Pré-requisitos

• Noções básicas do Kotlin

2. Etapas da configuração

Nesta etapa, você configurará seu ambiente e fará o download de um projeto inicial.

O que é preciso

• Atualização de recursos do Android Studio Koala | 2024.1.2 Canary 1 ou mais recente
• Dispositivo ou emulador do Wear OS

Caso não saiba usar o Wear OS, leia este guia rápido (em inglês) antes de começar. Ele inclui instruções para a configuração do emulador do Wear OS e descreve como navegar pelo sistema.

Fazer o download do código

Se você tiver o git instalado, execute o comando abaixo para clonar o código deste repositório (link em inglês).

git clone https://github.com/android/codelab-wear-tiles.git
cd codelab-wear-tiles

Caso você não tenha o git, clique no botão abaixo para fazer o download de todo o código para este codelab:

Fazer o download do ZIP

O diretório de exemplo contém os códigos start e finished para este codelab. Na visualização Project, à esquerda do Android Studio, você vai encontrar dois módulos.

• start: o código inicial para este projeto. Você vai fazer mudanças nele para concluir o codelab.
• finished: o código concluído para este codelab, usado para verificar seu trabalho.

Abrir o projeto no Android Studio

Na janela "Welcome to Android Studio", selecione Open an Existing Project ou File > Open e selecione a pasta [Download Location]

3. Criar um bloco básico

O ponto de entrada de um bloco é o serviço de bloco. Nesta etapa, você vai registrar um serviço de bloco e definir um layout para o bloco.

HelloWorldTileService

Uma classe que implementa o TileService precisa especificar dois métodos:

• onTileResourcesRequest(requestParams: ResourcesRequest): ListenableFuture<Resources>
• onTileRequest(requestParams: TileRequest): ListenableFuture<Tile>

O primeiro método retorna um objeto Resources que mapeia IDs de string para os recursos de imagem que vamos usar no bloco.

A segunda retorna uma descrição de um bloco, incluindo o layout dele. É aqui que definimos o layout de um bloco e como os dados são vinculados a ele.

Abra HelloWorldTileService.kt no módulo start. Todas as mudanças vão ser feitas neste módulo. Há também um módulo finished se você quiser dar uma olhada no resultado deste codelab.

O HelloWorldTileService estende o SuspendingTileService, um wrapper com suporte para corrotinas do Kotlin da biblioteca Horologist Tiles (link em inglês). O Horologist é um grupo de bibliotecas do Google que visa fornecer aos desenvolvedores do Wear OS recursos que normalmente são exigidos por eles, mas que ainda não estão disponíveis no Jetpack.

O SuspendingTileService fornece duas funções de suspensão, que são equivalentes de corrotina das funções do TileService:

• suspend resourcesRequest(requestParams: ResourcesRequest): Resources
• suspend tileRequest(requestParams: TileRequest): Tile

Para saber mais sobre corrotinas, consulte a documentação sobre Corrotinas do Kotlin no Android.

O HelloWorldTileService ainda não foi concluído. Precisamos registrar o serviço no nosso manifesto e fornecer uma implementação para o tileLayout.

Registrar o serviço do bloco

Depois que o serviço do bloco é registrado no manifesto, ele aparece na lista de blocos disponíveis para o usuário adicionar.

Adicione o <service> ao elemento <application>:

start/src/main/AndroidManifest.xml

<service
    android:name="com.example.wear.tiles.hello.HelloWorldTileService"
    android:icon="@drawable/ic_waving_hand_24"
    android:label="@string/hello_tile_label"
    android:description="@string/hello_tile_description"
    android:exported="true"
    android:permission="com.google.android.wearable.permission.BIND_TILE_PROVIDER">

    <intent-filter>
        <action android:name="androidx.wear.tiles.action.BIND_TILE_PROVIDER" />
    </intent-filter>

    <!-- The tile preview shown when configuring tiles on your phone -->
    <meta-data
        android:name="androidx.wear.tiles.PREVIEW"
        android:resource="@drawable/tile_hello" />
</service>

O ícone e o rótulo são usados, como um marcador, quando o bloco é carregado pela primeira vez ou se ocorre um erro ao carregar o bloco. Os metadados no fim definem uma imagem de visualização que é mostrada no carrossel quando o usuário está adicionando um bloco.

Definir um layout para o bloco

O HelloWorldTileService tem uma função com o nome tileLayout com uma TODO() como o corpo. Vamos substituir isso por uma implementação em que definimos o layout do bloco e vinculamos os dados:

start/src/main/java/com/example/wear/tiles/hello/HelloWorldTileService.kt

private fun tileLayout(): LayoutElement {
    val text = getString(R.string.hello_tile_body)
    return LayoutElementBuilders.Box.Builder()
        .setVerticalAlignment(LayoutElementBuilders.VERTICAL_ALIGN_CENTER)
        .setWidth(DimensionBuilders.expand())
        .setHeight(DimensionBuilders.expand())
        .addContent(
            LayoutElementBuilders.Text.Builder()
                .setText(text)
                .build()
        )
        .build()
}

Criamos um elemento Text e o definimos dentro de uma Box para que possamos fazer um alinhamento básico.

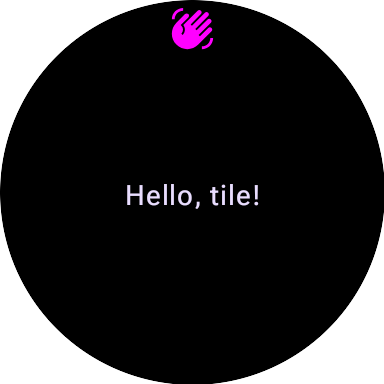

Você criou seu primeiro bloco do Wear OS. Vamos instalar esse bloco e ver a aparência dele.

4. Testar o bloco em um dispositivo

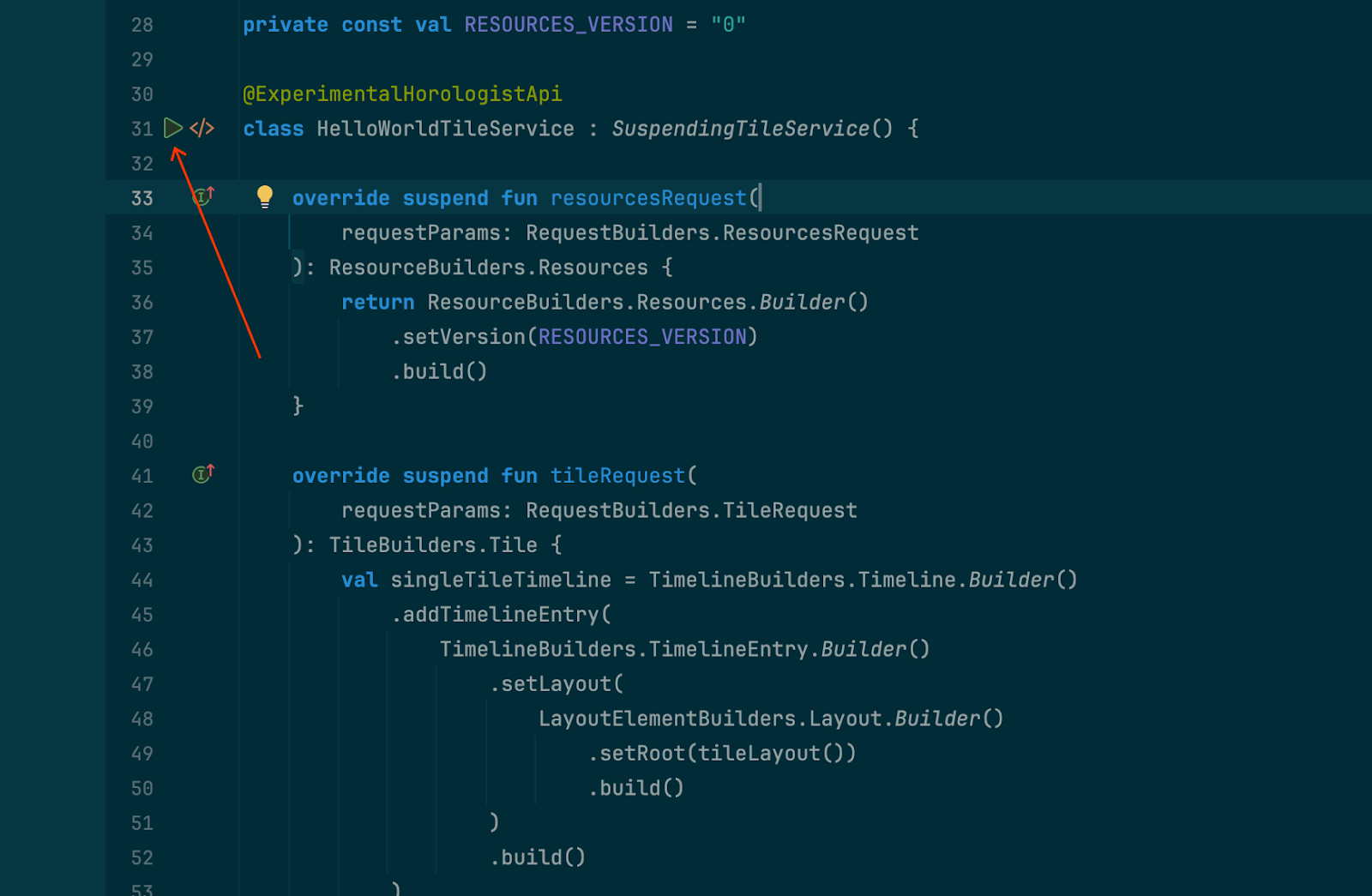

Com o módulo inicial selecionado no menu suspenso para a configuração de execução, você pode instalar o app (o módulo start) no dispositivo ou emulador e instalar manualmente o bloco, como um usuário faria.

No entanto, para desenvolvimento, vamos usar o Direct Surface Launch, um recurso introduzido com o Android Studio Dolphin, para criar uma nova configuração de execução que inicia o bloco diretamente no Android Studio. Selecione "Edit Configurations…" no menu suspenso no painel de cima.

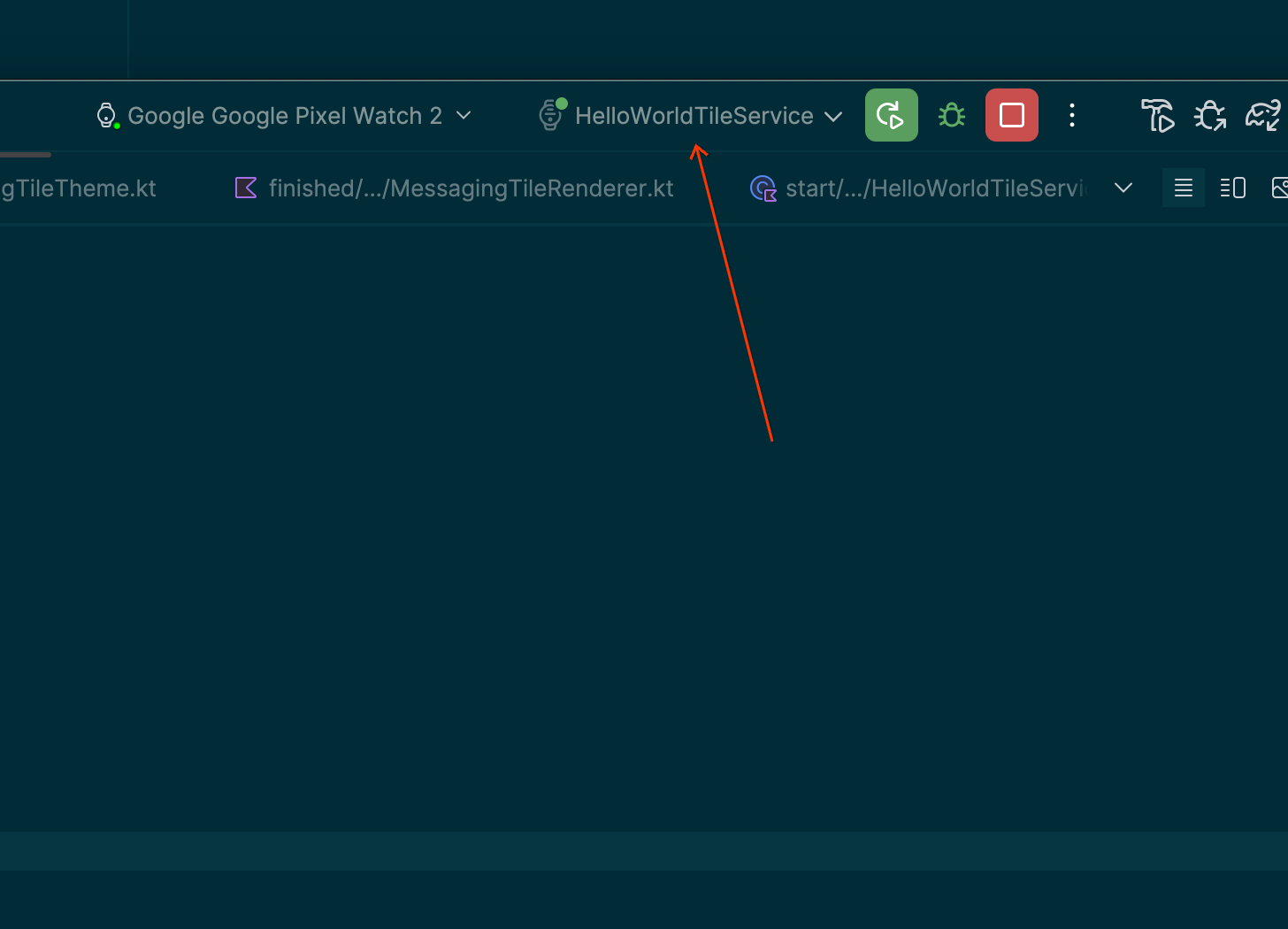

Clique no botão "Add new configuration" e escolha a opção "Wear OS Tile". Adicione um nome descritivo e selecione o módulo Tiles_Code_Lab.start e o bloco HelloWorldTileService.

Pressione "OK" para concluir.

O Direct Surface Launch permite testar os blocos rapidamente em um emulador ou dispositivo físico do Wear OS. Para testar, execute o "HelloTile". Ele vai ficar parecido com a captura de tela abaixo.

5. Criar um bloco de mensagens

O bloco de mensagens que estamos prestes a criar é mais parecido com um bloco do mundo real. Ao contrário do exemplo HelloWorld, ele carrega dados de um repositório local, busca imagens para mostrar na rede e processa as interações para abrir o app, diretamente do bloco.

MessagingTileService

MessagingTileService estende a classe SuspendingTileService que conferimos anteriormente.

A principal diferença entre este e o exemplo anterior é que agora estamos observando os dados do repositório e buscando dados de imagem da rede.

As funções do serviço de bloco têm um tempo limite relativamente curto, de segundos. Para realizar tarefas que podem levar algum tempo para serem concluídas (por exemplo, chamadas de rede), use o WorkManager para agendar tarefas em segundo plano e armazenar os resultados em cache ou no armazenamento local.

MessagingTileRenderer

MessagingTileRenderer estende a classe SingleTileLayoutRenderer, que é outra abstração do Horologist Tiles. Ela é completamente síncrona: o estado é transmitido para as funções do renderizador, o que facilita o uso em testes e visualizações do Android Studio.

Na próxima etapa, vamos aprender como adicionar visualizações de blocos do Android Studio.

6. Adicionar funções de visualização

Podemos conferir a interface do bloco no Android Studio usando as funções de visualização de blocos lançadas na versão 1.4 da biblioteca Jetpack Tiles (atualmente na versão alfa). Isso encurta o ciclo de feedback ao desenvolver a interface, aumentando a velocidade de desenvolvimento.

Adicione uma visualização de bloco para o MessagingTileRenderer no final do arquivo.

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

@Preview(device = WearDevices.SMALL_ROUND)
@Preview(device = WearDevices.LARGE_ROUND)
fun messagingTileLayoutPreview(context: Context): TilePreviewData {
    return TilePreviewData { request ->
        MessagingTileRenderer(context).renderTimeline(
            MessagingTileState(knownContacts),
            request
        )
    }
}

Observe que a anotação @Composable não é fornecida, embora os blocos usem a mesma interface de visualização das Funções combináveis. Os blocos não usam o Compose e não são combináveis.

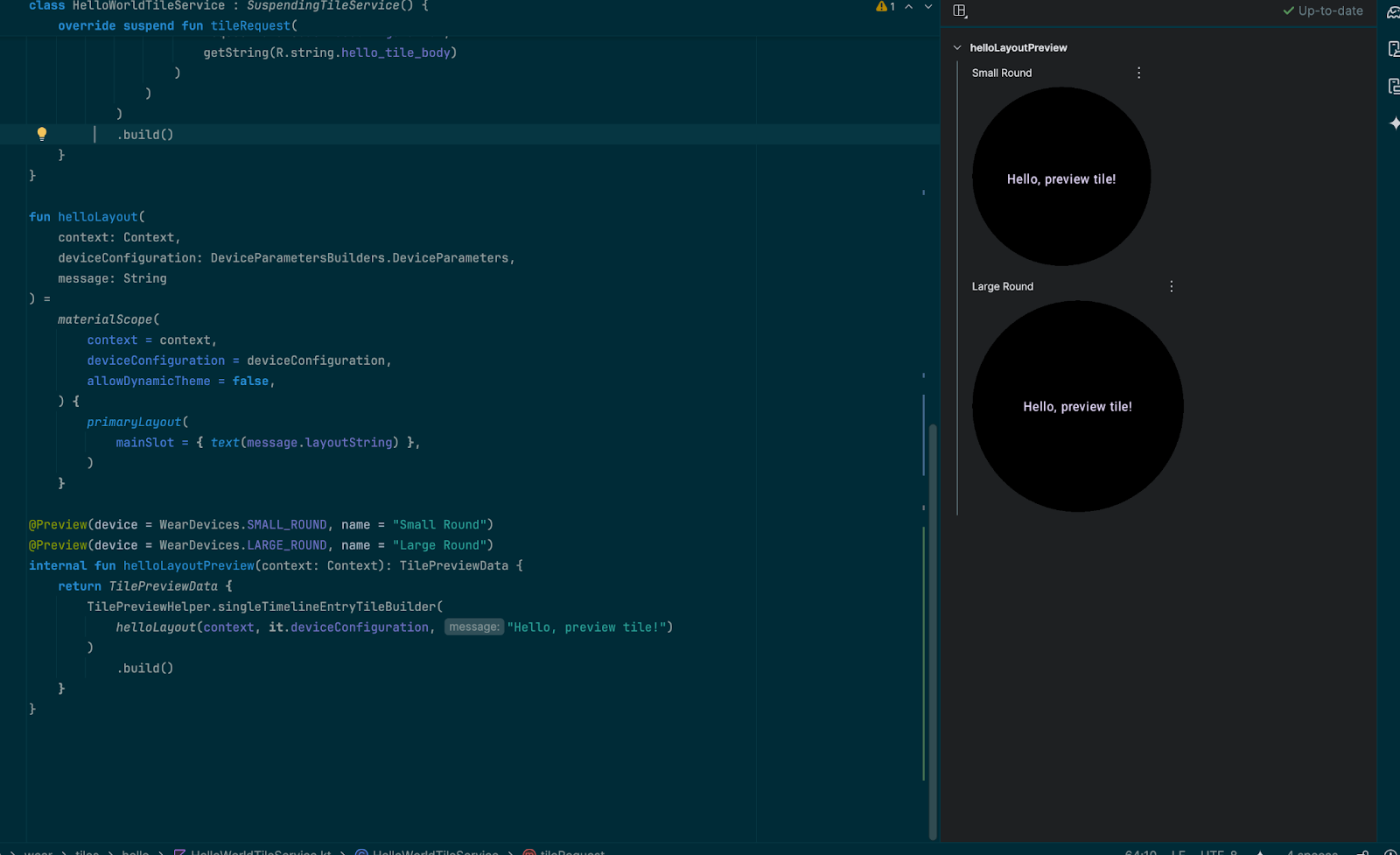

Use o modo de edição "Split" para conferir o bloco:

Na próxima etapa, vamos usar o Tiles Material para atualizar o layout.

7. Adicionar o Tiles Material

O Tiles Material oferece componentes e layouts do Material Design pré-criados, permitindo que você crie blocos que usam o Material Design mais recente para Wear OS.

Adicione a dependência do Tiles Material ao arquivo build.gradle:

start/build.gradle

implementation "androidx.wear.protolayout:protolayout-material:$protoLayoutVersion"

Adicione a visualização e o código do botão na parte de baixo do arquivo do renderizador:

start/src/main/java/MessagingTileRenderer.kt

private fun searchLayout(
    context: Context,
    clickable: ModifiersBuilders.Clickable,
) = Button.Builder(context, clickable)
    .setContentDescription(context.getString(R.string.tile_messaging_search))
    .setIconContent(MessagingTileRenderer.ID_IC_SEARCH)
    .setButtonColors(ButtonColors.secondaryButtonColors(MessagingTileTheme.colors))
    .build()

Também podemos fazer algo semelhante para criar o layout dos contatos:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

private fun contactLayout(
    context: Context,
    contact: Contact,
    clickable: ModifiersBuilders.Clickable,
) = Button.Builder(context, clickable)
    .setContentDescription(contact.name)
    .apply {
        if (contact.avatarUrl != null) {
            setImageContent(contact.imageResourceId())
        } else {
            setTextContent(contact.initials)
            setButtonColors(ButtonColors.secondaryButtonColors(MessagingTileTheme.colors))
        }
    }
    .build()

O Tiles Material não inclui apenas componentes. Em vez de usar uma série de colunas e linhas aninhadas, podemos usar layouts do Tiles Material para alcançar rapidamente a aparência desejada.

Aqui, podemos usar PrimaryLayout e MultiButtonLayout para organizar quatro contatos e o botão de pesquisa. Atualize a função messagingTileLayout() no MessagingTileRenderer com estes layouts:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

private fun messagingTileLayout(
    context: Context,
    deviceParameters: DeviceParametersBuilders.DeviceParameters,
    state: MessagingTileState
) = PrimaryLayout.Builder(deviceParameters)
    .setResponsiveContentInsetEnabled(true)
    .setContent(
        MultiButtonLayout.Builder()
            .apply {
                // In a PrimaryLayout with a compact chip at the bottom, we can fit 5 buttons.
                // We're only taking the first 4 contacts so that we can fit a Search button too.
                state.contacts.take(4).forEach { contact ->
                    addButtonContent(
                        contactLayout(
                            context = context,
                            contact = contact,
                            clickable = emptyClickable
                        )
                    )
                }
            }
            .addButtonContent(searchLayout(context, emptyClickable))
            .build()
    )
    .build()

MultiButtonLayout oferece suporte para até sete botões e os mostra com o espaçamento adequado para você.

Vamos adicionar um CompactChip "New" como o ícone "principal" do PrimaryLayout na função messagingTileLayout():

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

.setPrimaryChipContent(
        CompactChip.Builder(
            /* context = */ context,
            /* text = */ context.getString(R.string.tile_messaging_create_new),
            /* clickable = */ emptyClickable,
            /* deviceParameters = */ deviceParameters
        )
            .setChipColors(ChipColors.primaryChipColors(MessagingTileTheme.colors))
            .build()
    )

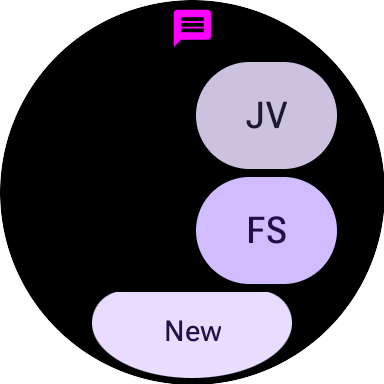

Na próxima etapa, vamos corrigir as imagens ausentes.

8. Adicionar imagens

De modo geral, os blocos consistem em dois itens: elementos de layout (que fazem referência a recursos por IDs de string) e os próprios recursos (que podem ser imagens).

Disponibilizar uma imagem local é uma tarefa simples: embora não seja possível usar recursos drawable do Android diretamente, é possível convertê-los no formato necessário usando uma função de conveniência fornecida pelo Horologist. Em seguida, use a função addIdToImageMapping para associar a imagem ao identificador de recursos. Exemplos:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

addIdToImageMapping(
    ID_IC_SEARCH,
    drawableResToImageResource(R.drawable.ic_search_24)
)

Para imagens remotas, use o Coil (link em inglês), um carregador de imagens Kotlin baseado em corrotinas, para carregar pela rede.

O código já está pronto:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileService.kt

override suspend fun resourcesRequest(requestParams: ResourcesRequest): Resources {
    val avatars = imageLoader.fetchAvatarsFromNetwork(
        context = this@MessagingTileService,
        requestParams = requestParams,
        tileState = latestTileState()
    )
    return renderer.produceRequestedResources(avatars, requestParams)
}

Como o renderizador de blocos é completamente síncrono, o serviço de blocos busca bitmaps na rede. Como antes, dependendo do tamanho da imagem, pode ser mais apropriado usar o WorkManager para buscar as imagens com antecedência, mas neste codelab, vamos fazer a busca direta.

O mapa avatars (Contact para o Bitmap) é transmitido para o renderizador como "state" para os recursos. Agora, o renderizador pode transformar esses bitmaps em recursos de imagem para blocos.

Este código também já está escrito:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

override fun ResourceBuilders.Resources.Builder.produceRequestedResources(
    resourceState: Map<Contact, Bitmap>,
    deviceParameters: DeviceParametersBuilders.DeviceParameters,
    resourceIds: List<String>
) {
    addIdToImageMapping(
        ID_IC_SEARCH,
        drawableResToImageResource(R.drawable.ic_search_24)
    )

    resourceState.forEach { (contact, bitmap) ->
        addIdToImageMapping(
            /* id = */ contact.imageResourceId(),
            /* image = */ bitmap.toImageResource()
        )
    }
}

Portanto, se o serviço está buscando os bitmaps, e o renderizador está transformando esses bitmaps em recursos de imagem, por que o bloco não está mostrando imagens?

Ele está! Se você executa o bloco em um dispositivo com acesso à Internet, as imagens são carregadas. O problema está apenas na visualização, porque não transmitimos recursos para TilePreviewData().

Para o bloco real, estamos buscando bitmaps da rede e os mapeando para diferentes contatos. No entanto, para visualizações e testes, não é necessário acessar a rede.

Precisamos fazer duas mudanças. Primeiro, crie uma função previewResources() que retorne um objeto Resources:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

private fun previewResources() = Resources.Builder()
    .addIdToImageMapping(ID_IC_SEARCH, drawableResToImageResource(R.drawable.ic_search_24))
    .addIdToImageMapping(knownContacts[1].imageResourceId(), drawableResToImageResource(R.drawable.ali))
    .addIdToImageMapping(knownContacts[2].imageResourceId(), drawableResToImageResource(R.drawable.taylor))
    .build()

Depois, atualize messagingTileLayoutPreview() para transmitir os recursos:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

@Preview(device = WearDevices.SMALL_ROUND)
@Preview(device = WearDevices.LARGE_ROUND)
fun messagingTileLayoutPreview(context: Context): TilePreviewData {
    return TilePreviewData({ previewResources() }) { request ->
        MessagingTileRenderer(context).renderTimeline(
            MessagingTileState(knownContacts),
            request
        )
    }
}

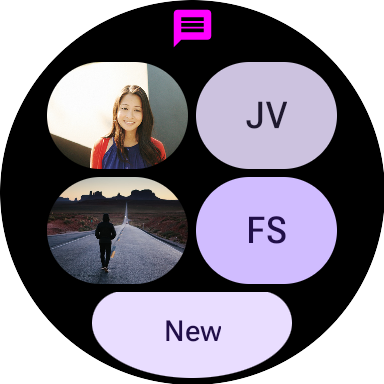

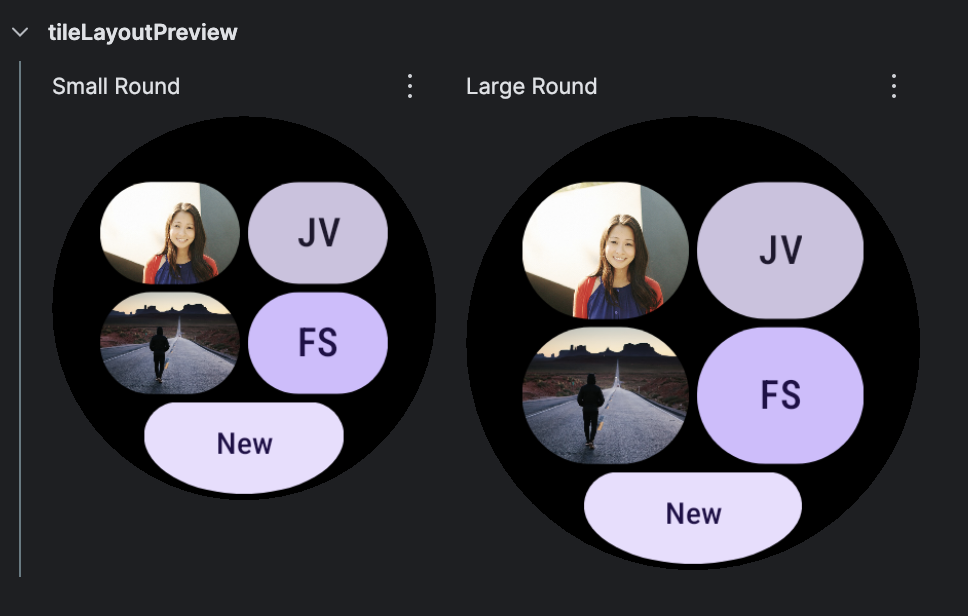

Agora, se atualizarmos a visualização, as imagens vão aparecer:

Na próxima etapa, vamos processar os cliques em cada um dos elementos.

9. Processar interações

Uma das coisas mais úteis que podemos fazer com um bloco é fornecer atalhos para as jornadas ideais do usuário. Isso é diferente do Acesso rápido aos apps, que apenas abre o app. Aqui, temos espaço para fornecer atalhos contextuais a uma tela específica do app.

Até agora, usamos emptyClickable para o ícone e cada um dos botões. Isso é bom para visualizações, que não são interativas, mas vamos conferir como adicionar ações aos elementos.

Dois builders da classe "ActionBuilders" definem ações clicáveis: LoadAction e LaunchAction.

LoadAction

Uma LoadAction pode ser usada se você quer executar a lógica no serviço de bloco quando o usuário clica em um elemento, por exemplo, para incrementar um contador.

.setClickable(
    Clickable.Builder()
        .setId(ID_CLICK_INCREMENT_COUNTER)
        .setOnClick(ActionBuilders.LoadAction.Builder().build())
        .build()
    )
)

Quando ele for clicado, onTileRequest vai ser chamado no serviço (tileRequest em SuspendingTileService). Portanto, essa é uma boa oportunidade para atualizar a IU do bloco:

override suspend fun tileRequest(requestParams: TileRequest): Tile {
    if (requestParams.state.lastClickableId == ID_CLICK_INCREMENT_COUNTER) {
        // increment counter
    }
    // return an updated tile
}

LaunchAction

LaunchAction pode ser usada para iniciar uma atividade. Em MessagingTileRenderer, vamos atualizar o recurso clicável para o botão de pesquisa.

O botão de pesquisa é definido pela função searchLayout() no MessagingTileRenderer. Ele já usa um Clickable como parâmetro. Porém, até agora, estavamos transmitindo emptyClickable, uma implementação que não faz nada quando o botão é clicado.

Vamos atualizar o messagingTileLayout() para que ele transmita uma ação de clique real.

1. Adicione um novo parâmetro, searchButtonClickable (do tipo ModifiersBuilders.Clickable).
2. Transmita-o para a função searchLayout() atual.

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

private fun messagingTileLayout(
    context: Context,
    deviceParameters: DeviceParametersBuilders.DeviceParameters,
    state: MessagingTileState,
    searchButtonClickable: ModifiersBuilders.Clickable
...
    .addButtonContent(searchLayout(context, searchButtonClickable))

Também precisamos atualizar renderTile, que é o lugar em que chamamos messagingTileLayout, já que adicionamos um novo parâmetro (searchButtonClickable). Vamos usar a função launchActivityClickable() para criar um novo elemento clicável, transmitindo openSearch() ActionBuilder como a ação:

start/src/main/java/com/example/wear/tiles/messaging/tile/MessagingTileRenderer.kt

override fun renderTile(
    state: MessagingTileState,
    deviceParameters: DeviceParametersBuilders.DeviceParameters
): LayoutElementBuilders.LayoutElement {
    return messagingTileLayout(
        context = context,
        deviceParameters = deviceParameters,
        state = state,
        searchButtonClickable = launchActivityClickable("search_button", openSearch())
    )
}

Abra launchActivityClickable para conferir como essas funções (já definidas) funcionam:

start/src/main/java/com/example/wear/tiles/messaging/tile/ClickableActions.kt

internal fun launchActivityClickable(
    clickableId: String,
    androidActivity: ActionBuilders.AndroidActivity
) = ModifiersBuilders.Clickable.Builder()
    .setId(clickableId)
    .setOnClick(
        ActionBuilders.LaunchAction.Builder()
            .setAndroidActivity(androidActivity)
            .build()
    )
    .build()

Ela é muito semelhante a LoadAction, a principal diferença é que chamamos o setAndroidActivity. No mesmo arquivo, temos vários exemplos de ActionBuilder.AndroidActivity.

Para a openSearch, que estamos usando para este elemento clicável, chamamos setMessagingActivity e transmitimos uma string extra para identificar qual foi o botão clicado.

start/src/main/java/com/example/wear/tiles/messaging/tile/ClickableActions.kt

internal fun openSearch() = ActionBuilders.AndroidActivity.Builder()
    .setMessagingActivity()
    .addKeyToExtraMapping(
        MainActivity.EXTRA_JOURNEY,
        ActionBuilders.stringExtra(MainActivity.EXTRA_JOURNEY_SEARCH)
    )
    .build()

...

internal fun ActionBuilders.AndroidActivity.Builder.setMessagingActivity(): ActionBuilders.AndroidActivity.Builder {
    return setPackageName("com.example.wear.tiles")
        .setClassName("com.example.wear.tiles.messaging.MainActivity")
}

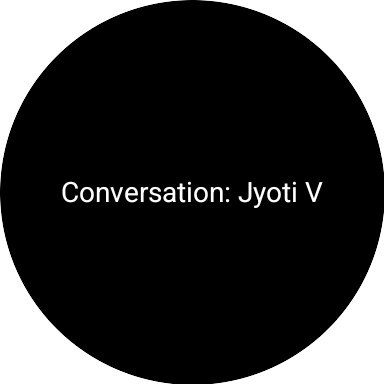

Execute o bloco "mensagens", não o bloco "olá", e clique no botão de pesquisa. A MainActivity vai abrir e mostrar o texto para confirmar que o botão de pesquisa foi clicado.

O processo para adicionar ações aos outros é semelhante. As ClickableActions contêm as funções necessárias. Se precisar de uma dica, confira MessagingTileRenderer no módulo finished.

10. Parabéns

Parabéns! Você aprendeu a criar um bloco para Wear OS.

Qual é a próxima etapa?

Para mais informações, confira as Implementações de blocos dourados no GitHub (em inglês), o Guia de blocos do Wear OS e as diretrizes de design.
