学习汽车应用库基础知识

1. 准备工作

在此 Codelab 中，您将学习如何使用 Android for Cars 应用库面向 Android Auto 和 Android Automotive OS 构建经过防分心优化的应用。您首先要添加对 Android Auto 的支持，然后只需少量的额外工作，即可创建能够在 Android Automotive OS 上运行的应用变体。构建好能够在这两个平台上运行的应用后，您将构建一个额外的屏幕和一些基本的交互功能！

这并非是

介绍如何面向 Android Auto 和 Android Automotive OS 创建媒体（音频）应用的指南。如需详细了解如何构建此类应用，请参阅构建车载媒体应用。
介绍如何面向 Android Auto 创建即时通讯应用的指南。如需详细了解如何构建此类应用，请参阅构建 Android Auto 即时通讯应用。

所需条件

Android Studio 预览版。Android Automotive OS 模拟器仅通过 Android Studio 预览版提供。如果您尚未安装 Android Studio 预览版，可以在下载预览版的同时，使用稳定版开始此 Codelab。
具备基本 Kotlin 使用经验。
了解 Android 服务的基础知识。
具备创建 Android 虚拟设备以及在 Android 模拟器中运行 Android 虚拟设备的经验。
了解 Android 应用模块化的基础知识。
了解构建器设计模式的基础知识。

构建内容

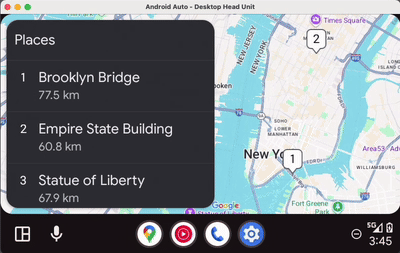

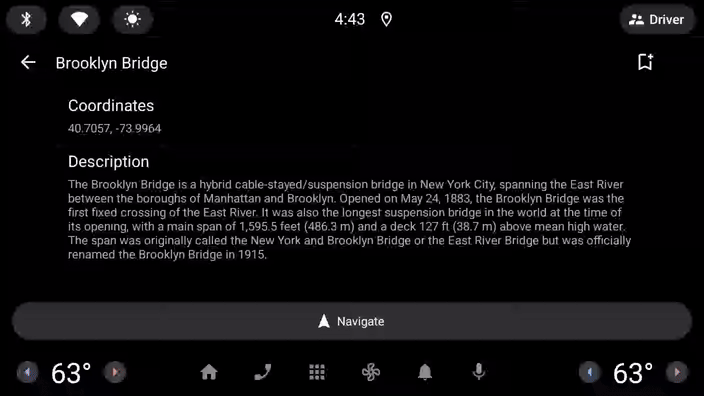

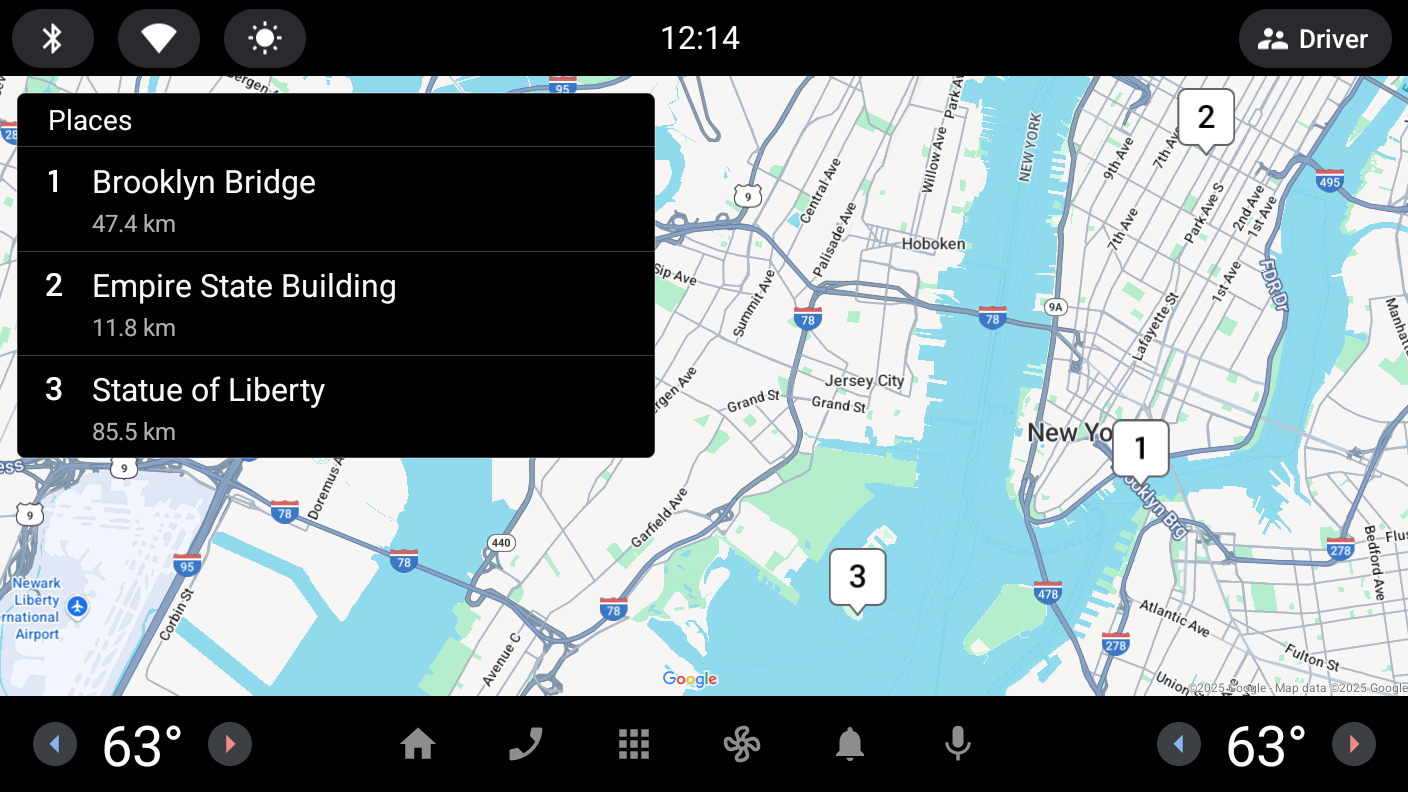

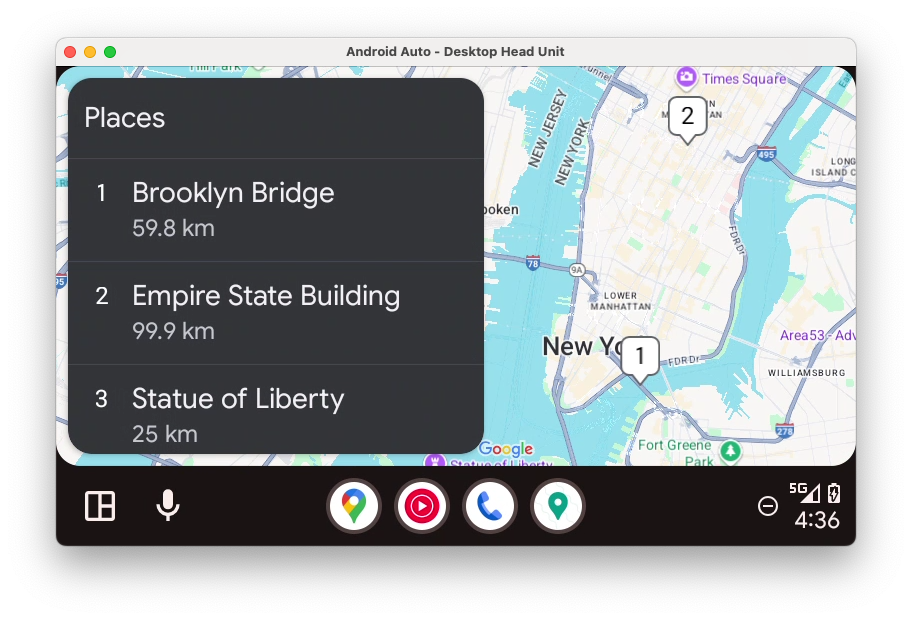

Android Auto	Android Automotive OS

学习内容

汽车应用库的“客户端-主机”架构的工作原理。
如何编写您自己的 CarAppService、Session 和 Screen 类。
如何在 Android Auto 与 Android Automotive OS 之间共享您的实现。
如何在开发机器上使用桌面车机运行 Android Auto。
如何运行 Android Automotive OS 模拟器。

2. 进行设置

获取代码

此 Codelab 的代码可以在 car-codelabs GitHub 存储库的 car-app-library-fundamentals 目录中找到。若要克隆该代码，请运行以下命令：

git clone https://github.com/android/car-codelabs.git

或者，您也可以下载代码库 Zip 文件。

打开项目

在启动 Android Studio 后，导入项目，仅选择 car-app-library-fundamentals/start 目录。car-app-library-fundamentals/end 目录包含解决方案代码，如果您遇到困难或只想查看完整项目，可以随时参考。

熟悉代码

在 Android Studio 中打开项目后，花些时间浏览起始代码。

请注意，此应用的起始代码分成两个模块：:app 和 :common:data。

:app 模块依赖于 :common:data 模块。

:app 模块包含移动应用的界面和逻辑，而 :common:data 模块包含 Place 模型数据类，以及用于读取 Place 模型的仓库。为了简单起见，该仓库从一个硬编码的列表中读取数据，但在实际应用中，它可以轻松地从数据库或后端服务器中读取数据。

:app 模块包括对 :common:data 模块的依赖项，这样就可以读取和呈现 Place 模型的列表。

3. 了解 Android for Cars 应用库

Android for Cars 应用库是一组 Jetpack 库，可助力开发者构建车载应用。该应用库提供了一个模板化框架，其中包含针对驾驶进行了优化的界面，并负责适应汽车中存在的各种硬件配置（例如输入法、屏幕尺寸和宽高比）。所有这一切让开发者能够轻松构建应用，并确信应用在搭载 Android Auto 和 Android Automotive OS 的各种汽车中都能顺畅运行。

了解工作原理

使用汽车应用库构建的应用不能直接在 Android Auto 或 Android Automotive OS 上运行。它们依赖于一个主机应用，并由该主机应用负责与客户端应用进行通信，并代为呈现客户端的界面。Android Auto 本身就是一个主机，而 Google Automotive App Host 则是在含 Google 预装的 Android Automotive OS 车辆上使用的主机。下面列出了汽车应用库的一些关键类，在构建应用时，您必须要扩展这些类：

CarAppService

CarAppService 是 Android 的 Service 类的子类，充当主机应用与客户端应用（例如您在此 Codelab 中构建的应用）进行通信的入口点。其主要用途是创建与主机应用进行交互的 Session 实例。

Session

可以将 Session 视为在车辆内的显示屏中运行的客户端应用实例。与其他 Android 组件一样，它有自己的生命周期，可用于初始化和销毁在 Session 实例存在期间使用的资源。CarAppService 和 Session 之间是一对多关系。例如，对于支持仪表板屏幕的导航应用，一个 CarAppService 可以有两个 Session 实例，其中一个用于主显示屏，另一个用于仪表板显示屏。

Screen

Screen 实例负责生成由主机应用渲染的界面。这些界面由 Template 类表示，每个类模拟特定类型的布局，例如 grid 或 list。每个 Session 管理一组 Screen 实例，这些实例用于处理应用不同部分之间的用户流。与 Session 一样，Screen 也有自己的生命周期，您可以在其中应用钩子。

汽车应用库的工作原理图。左侧有两个名称为 Display 的框。中间有一个名称为 Host 的框。右侧有一个名称为 CarAppService 的框。CarAppService 框中有两个名称为 Session 的框。在第一个 Session 框中，有三个叠在一起的 Screen 框。在第二个 Session 框中，有两个叠在一起的 Screen 框。每个 Display 和主机之间以及主机和 Session 之间都有箭头，用于指明主机如何管理所有不同组件之间的通信。

您将在此 Codelab 的编写 CarAppService 部分编写 CarAppService、Session 和 Screen，所以如果目前还不太理解，也大可不必担心。

4. 设置您的初始配置

首先，设置包含 CarAppService 的模块并声明其依赖项。

创建 car-app-service 模块

在“Project”窗口中选择 :common 模块后，右键点击并选择 New > Module 选项。
在打开的模块向导中，从左侧列表中选择 Android Library 模板（这样该模块便可被其他模块用作依赖项），然后使用以下值：

模块名称：:common:car-app-service
软件包名称：com.example.places.carappservice
最低 SDK 版本：API 23: Android 6.0 (Marshmallow)

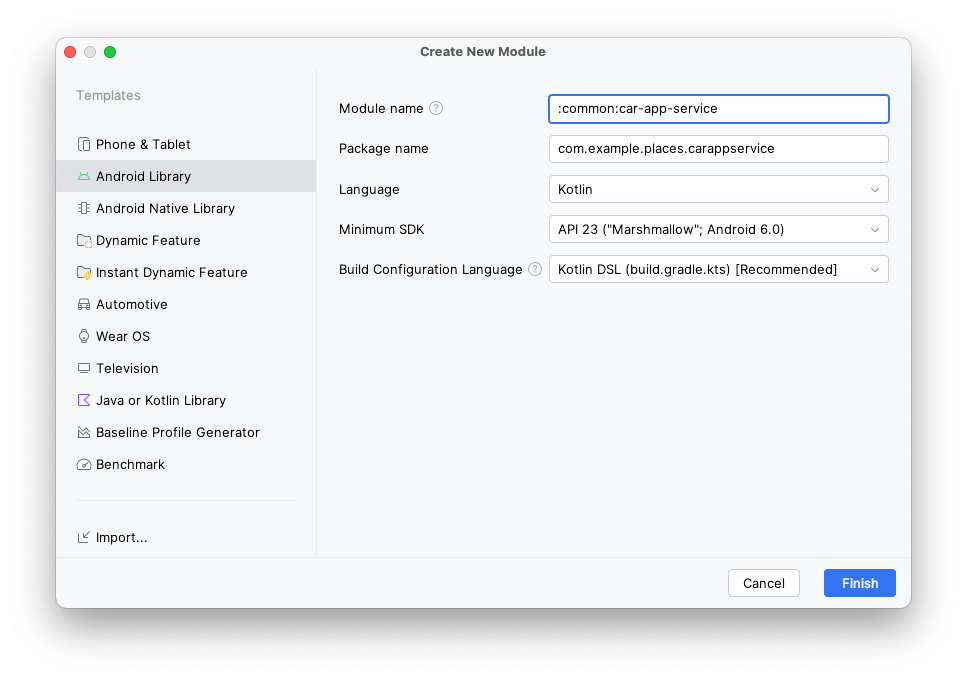

Create New Module 向导，其中设置了此步骤中所述的值。

设置依赖项

在项目级 build.gradle 文件中，为汽车应用库版本添加变量声明，如下所示。这样一来，您可以轻松地在应用中的每个模块中使用相同的版本。

build.gradle（项目：Places）

buildscript {
    ext {
        // All versions can be found at https://developer.android.com/jetpack/androidx/releases/car-app
        car_app_library_version = '1.3.0-rc01'
        ...
    }
}

接下来，在 :common:car-app-service 模块的 build.gradle 文件中添加两个依赖项。

androidx.car.app:app。这是汽车应用库的主要工件，其中包含在构建应用时使用的所有核心类。该库中还包含另外三个工件：androidx.car.app:app-projected 用于特定于 Android Auto 的功能，androidx.car.app:app-automotive 用于 Android Automotive OS 功能代码，androidx.car.app:app-testing 用于一些实用的单元测试辅助功能。您稍后会在此 Codelab 中使用 app-projected 和 app-automotive。
:common:data。这是现有移动应用使用的相同数据模块，允许为每个版本的应用体验使用相同的数据源。

build.gradle（模块 :common:car-app-service）

dependencies {
    ...
    implementation "androidx.car.app:app:$car_app_library_version"
    implementation project(":common:data")
    ...
}

通过此项更改，应用各模块的依赖关系图如下所示：

:app 和 :common:car-app-service 模块均依赖于 :common:data 模块。

现在已经设置好了依赖项，接下来可以开始编写 CarAppService 了！

5. 编写 CarAppService

首先在 carappservice 软件包的 :common:car-app-service 模块内创建一个名为 PlacesCarAppService.kt 的文件。
在此文件中，创建一个名为 PlacesCarAppService 的类，该类扩展了 CarAppService。

PlacesCarAppService.kt

class PlacesCarAppService : CarAppService() {

    override fun createHostValidator(): HostValidator {
        return HostValidator.ALLOW_ALL_HOSTS_VALIDATOR
    }

    override fun onCreateSession(): Session {
        // PlacesSession will be an unresolved reference until the next step
        return PlacesSession()
    }
}

CarAppService 抽象类为您实现了一些 Service 方法，例如 onBind 和 onUnbind，并可以防止进一步覆盖这些方法，以确保与主机应用之间实现适当的互操作性。您只需实现 createHostValidator 和 onCreateSession。

绑定 CarAppService 时会引用 createHostValidator 返回的 HostValidator，以确保主机是可信的，如果主机不符合您定义的参数，则绑定将失败。对于此 Codelab 以及在一般测试中，ALLOW_ALL_HOSTS_VALIDATOR 可以确保您的应用建立连接，但不应在生产环境中使用。如需详细了解如何为正式版应用配置此选项，请参阅 createHostValidator 的文档。

对于像这样简单的应用，onCreateSession 只需返回 Session 的实例即可。在更复杂的应用中，这非常适合用于初始化长期资源，例如当应用在车辆上运行时所使用的指标和日志记录客户端。

最后，您需要在 :common:car-app-service 模块的 AndroidManifest.xml 文件中添加与 PlacesCarAppService 相对应的 <service> 元素，以便让操作系统（进而让主机等其他应用）知道它的存在。

AndroidManifest.xml (:common:car-app-service)

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    <!--
        This AndroidManifest.xml will contain all of the elements that should be shared across the
        Android Auto and Automotive OS versions of the app, such as the CarAppService <service> element
    -->

    <application>
        <service
            android:name="com.example.places.carappservice.PlacesCarAppService"
            android:exported="true">
            <intent-filter>
                <action android:name="androidx.car.app.CarAppService" />
                <category android:name="androidx.car.app.category.POI" />
            </intent-filter>
        </service>
    </application>
</manifest>

此处需要注意以下两个重要事项：

<action> 元素允许主机（和启动器）应用找到该应用。
<category> 元素声明了应用的类别，用于确定必须满足的应用质量标准（稍后会详细介绍）。其他可能的值包括 androidx.car.app.category.NAVIGATION 和 androidx.car.app.category.IOT。

创建 PlacesSession 类

创建一个 PlacesCarAppService.kt 文件，并添加以下代码。

PlacesCarAppService.kt

class PlacesSession : Session() {
    override fun onCreateScreen(intent: Intent): Screen {
        // MainScreen will be an unresolved reference until the next step
        return MainScreen(carContext)
    }
}

对于像这样的简单应用，您只需在 onCreateScreen 中返回主屏幕。但是，由于此方法以 Intent 作为参数，因此功能更丰富的应用也可能会从中读取数据，并填充屏幕的返回堆栈或使用其他条件逻辑。

创建 MainScreen 类

接下来，创建一个名为 screen. 的新软件包。

右键点击 com.example.places.carappservice 软件包并依次选择 New > Package（其完整软件包名称为 com.example.places.carappservice.screen）。这是用来存放应用的所有 Screen 子类的位置。
在 screen 软件包中，创建一个名为 MainScreen.kt 的文件来包含 MainScreen 类，该类扩展了 Screen。目前，它使用 PaneTemplate 显示简单的 Hello, world! 消息。

MainScreen.kt

class MainScreen(carContext: CarContext) : Screen(carContext) {
    override fun onGetTemplate(): Template {
        val row = Row.Builder()
            .setTitle("Hello, world!")
            .build()

        val pane = Pane.Builder()
            .addRow(row)
            .build()

        return PaneTemplate.Builder(pane)
            .setHeaderAction(Action.APP_ICON)
            .build()
    }
}

6. 添加对 Android Auto 的支持

尽管您现在已经实现让应用正常运行所需的全部逻辑，但在 Android Auto 上运行应用之前，还需要完成两个方面的配置。

添加对 car-app-service 模块的依赖项

在 :app 模块的 build.gradle 文件中，添加以下内容：

build.gradle（模块 :app）

dependencies {
    ...
    implementation project(path: ':common:car-app-service')
    ...
}

通过此项更改，应用各模块的依赖关系图如下所示：

:app 和 :common:car-app-service 模块均依赖于 :common:data 模块。:app 模块还依赖于 :common:car-app-service 模块。

这会将您刚刚在 :common:car-app-service 模块中编写的代码与汽车应用库中包含的其他组件捆绑在一起，例如提供的权限授予 activity。

声明 com.google.android.gms.car.application 元数据

右键点击 :common:car-app-service 模块并依次选择 New > Android Resource File 选项，然后覆盖以下值：

文件名：automotive_app_desc.xml
资源类型：XML
根元素：automotiveApp

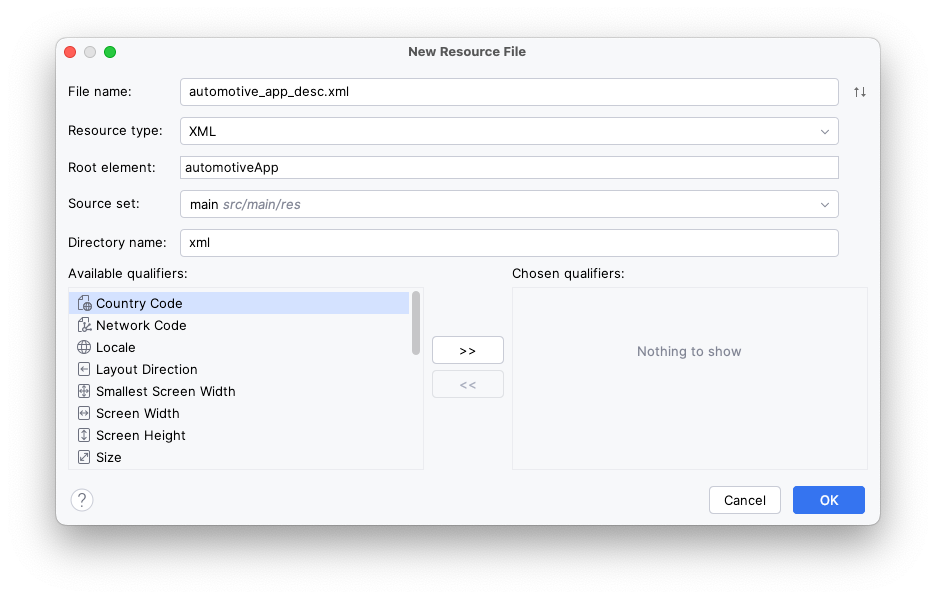

New Resource File 向导，其中设置了此步骤中所述的值。

在该文件中，添加以下 <uses> 元素以声明您的应用使用汽车应用库提供的模板。

automotive_app_desc.xml

<?xml version="1.0" encoding="utf-8"?>
<automotiveApp>
    <uses name="template"/>
</automotiveApp>

在 :app 模块的 AndroidManifest.xml 文件中，添加以下 <meta-data> 元素，引用您刚刚创建的 automotive_app_desc.xml 文件。

AndroidManifest.xml (:app)

<application ...>

    <meta-data
        android:name="com.google.android.gms.car.application"
        android:resource="@xml/automotive_app_desc" />

    ...

</application>

该文件由 Android Auto 读取，并让其知道您的应用支持哪些功能 - 在本例中，应用使用汽车应用库的模板系统。然后，系统会利用这些信息来处理行为，例如将应用添加到 Android Auto 启动器并从通知打开应用。

可选：监听投影变化

有时，您想知道用户的设备是否连接到汽车。您可以使用 CarConnection API 来完成此操作，该 API 提供了一个 LiveData，可让您观测连接状态。

若要使用 CarConnection API，请先在 :app 模块中添加对 androidx.car.app:app 工件的依赖项。

build.gradle（模块 :app）

dependencies {
    ...
    implementation "androidx.car.app:app:$car_app_library_version"
    ...
}

出于演示目的，您可以创建一个简单的 Composable，如下所示，用于显示当前的连接状态。在实际应用中，此状态可能会被记录在某些日志中，用于在投影时禁用手机屏幕上的某些功能，或用于执行其他操作。

MainActivity.kt

@Composable
fun ProjectionState(carConnectionType: Int, modifier: Modifier = Modifier) {
    val text = when (carConnectionType) {
        CarConnection.CONNECTION_TYPE_NOT_CONNECTED -> "Not projecting"
        CarConnection.CONNECTION_TYPE_NATIVE -> "Running on Android Automotive OS"
        CarConnection.CONNECTION_TYPE_PROJECTION -> "Projecting"
        else -> "Unknown connection type"
    }

    Text(
        text = text,
        style = MaterialTheme.typography.bodyMedium,
        modifier = modifier
    )
}

现在已经可以显示数据、读取数据并将其传递到 Composable 中，如以下代码片段所示。

MainActivity.kt

setContent {
    val carConnectionType by CarConnection(this).type.observeAsState(initial = -1)
    PlacesTheme {
        // A surface container using the 'background' color from the theme
        Surface(
            modifier = Modifier.fillMaxSize(),
            color = MaterialTheme.colorScheme.background
        ) {
            Column {
                Text(
                    text = "Places",
                    style = MaterialTheme.typography.displayLarge,
                    modifier = Modifier.padding(8.dp)
                )
                ProjectionState(
                    carConnectionType = carConnectionType,
                    modifier = Modifier.padding(8.dp)
                )
                PlaceList(places = PlacesRepository().getPlaces())
            }
        }
    }
}

如果您运行该应用，它应该会显示“Not projecting”.

屏幕上现在有一个额外的文本行，显示投影状态为“Not projecting”

7. 使用桌面车机 (DHU) 进行测试

实现 CarAppService 并完成 Android Auto 配置之后，接下来就可以运行应用并查看其外观了。

在手机上安装该应用，然后按照此处的说明安装并运行 DHU。

DHU 启动并运行后，您应该会在启动器中看到应用图标（如果没有，请仔细检查您是否已按照上一节中的所有步骤进行操作，然后在终端中退出并重新启动 DHU）。

从启动器打开应用

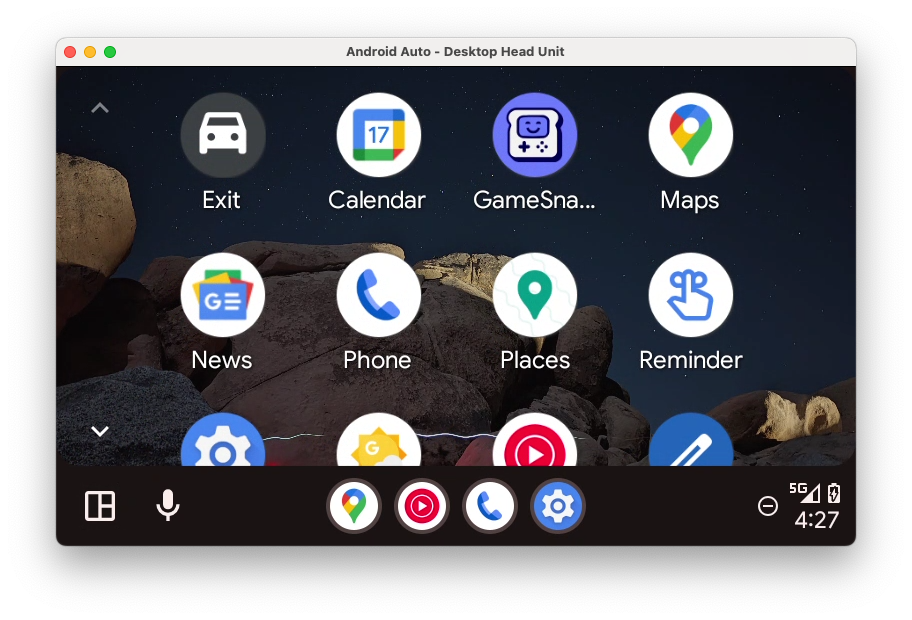

Android Auto 启动器，其中显示了应用网格，包括 Places 应用。

糟糕，应用崩溃了！

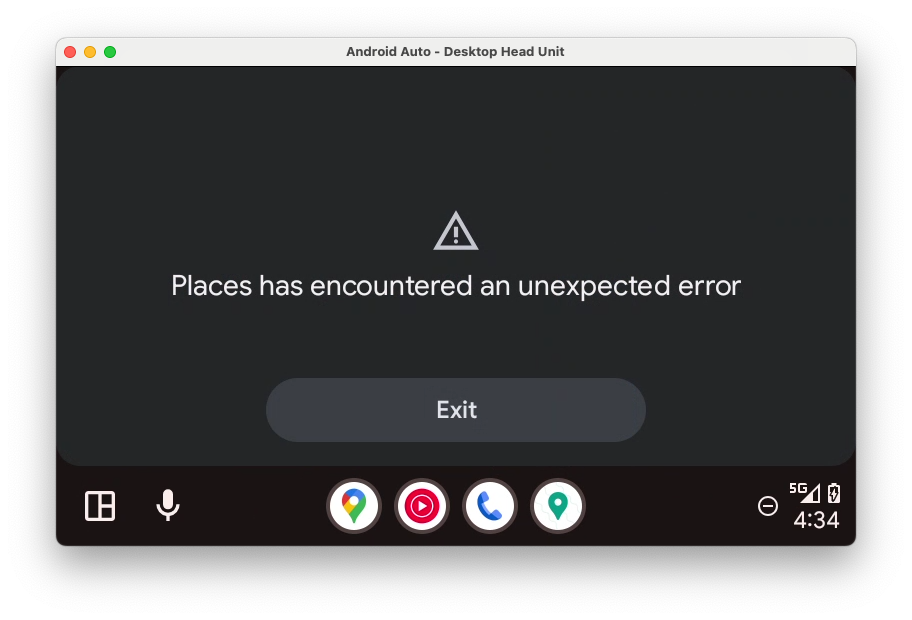

出现了一个错误屏幕，其中显示“Android Auto has encountered an unexpected error”消息。屏幕右上角有一个调试开关。

若要了解应用崩溃的原因，您可以切换屏幕右上角的调试图标（仅在 DHU 上运行时可见）或查看 Android Studio 中的 Logcat。

与上图相同的错误屏幕，但现在启用了调试开关。屏幕上显示了堆栈轨迹。

Error: [type: null, cause: null, debug msg: java.lang.IllegalArgumentException: Min API level not declared in manifest (androidx.car.app.minCarApiLevel)
        at androidx.car.app.AppInfo.retrieveMinCarAppApiLevel(AppInfo.java:143)
        at androidx.car.app.AppInfo.create(AppInfo.java:91)
        at androidx.car.app.CarAppService.getAppInfo(CarAppService.java:380)
        at androidx.car.app.CarAppBinder.getAppInfo(CarAppBinder.java:255)
        at androidx.car.app.ICarApp$Stub.onTransact(ICarApp.java:182)
        at android.os.Binder.execTransactInternal(Binder.java:1285)
        at android.os.Binder.execTransact(Binder.java:1244)
]

从日志中，您可以看到清单中缺少对应用支持的最低 API 级别的声明。在添加该项声明之前，最好先了解为什么需要它。

与 Android 一样，汽车应用库也有 API 级别的概念，因为主机与客户端应用之间需要达成一项合约才能进行通信。主机应用支持特定的 API 级别及其相关联的功能。此外，为了保持向后兼容性，还支持较早期级别的功能。例如，SignInTemplate 可以在运行 API 级别 2 或更高级别的主机上使用。但是，如果您尝试在仅支持 API 级别 1 的主机上使用它，该主机将不知道模板类型，也无法用它来执行任何有意义的操作。

在将主机绑定到客户端的过程中，所支持的 API 级别必须存在一定程度的重叠才能确保绑定成功。例如，如果主机仅支持 API 级别 1，但客户端应用在没有 API 级别 2 的功能的情况下无法运行（如此清单声明所示），则应用不应建立连接，因为客户端无法在主机上成功运行。因此，客户端必须在其清单中声明所需的最低 API 级别，以确保只有可支持该级别的主机才能与其绑定。

若要设置所支持的最低 API 级别，请在 :common:car-app-service 模块的 AndroidManfiest.xml 文件中添加以下 <meta-data> 元素：

AndroidManifest.xml (:common:car-app-service)

<application>
    <meta-data
        android:name="androidx.car.app.minCarApiLevel"
        android:value="1" />
    <service android:name="com.example.places.carappservice.PlacesCarAppService" ...>
        ...
    </service>
</application>

再次安装应用并在 DHU 上启动它，然后您应该会看到以下内容：

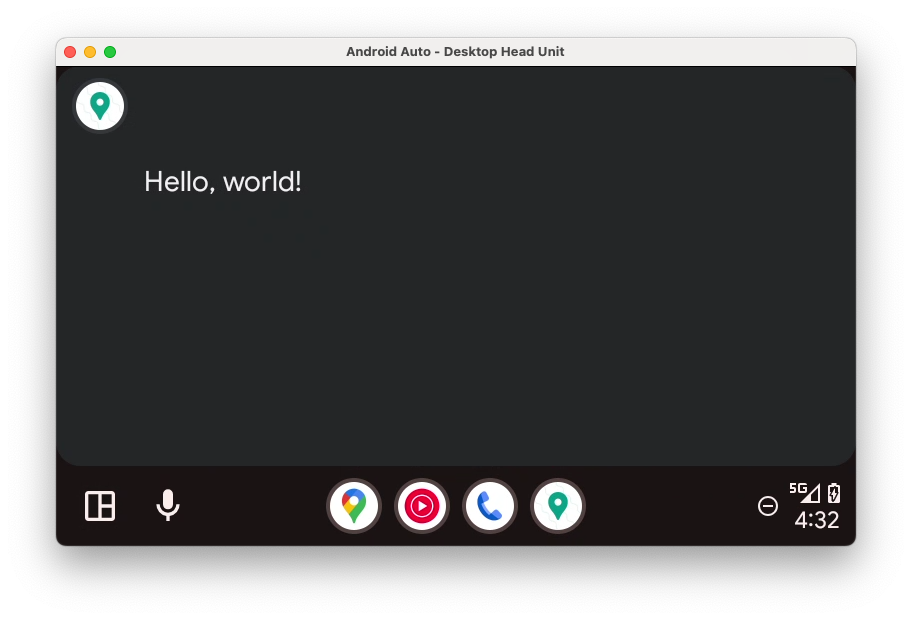

该应用显示一个基本的“Hello, world”屏幕

为了完整起见，您还可以尝试将 minCarApiLevel 设置为较大的值（例如 100），看看在主机与客户端不兼容的情况下启动应用会发生什么（提示：应用会崩溃，类似于未设置任何值的情形）。

另请注意，与 Android 一样，如果在运行时验证主机支持所需的 API 级别，则可以使用高于声明的最低 API 级别的 API 级别中的功能。

可选：监听投影变化

如果您在上一步中添加了 CarConnection 侦听器，则当 DHU 运行时，您应该会在手机上看到状态更新，如下所示：

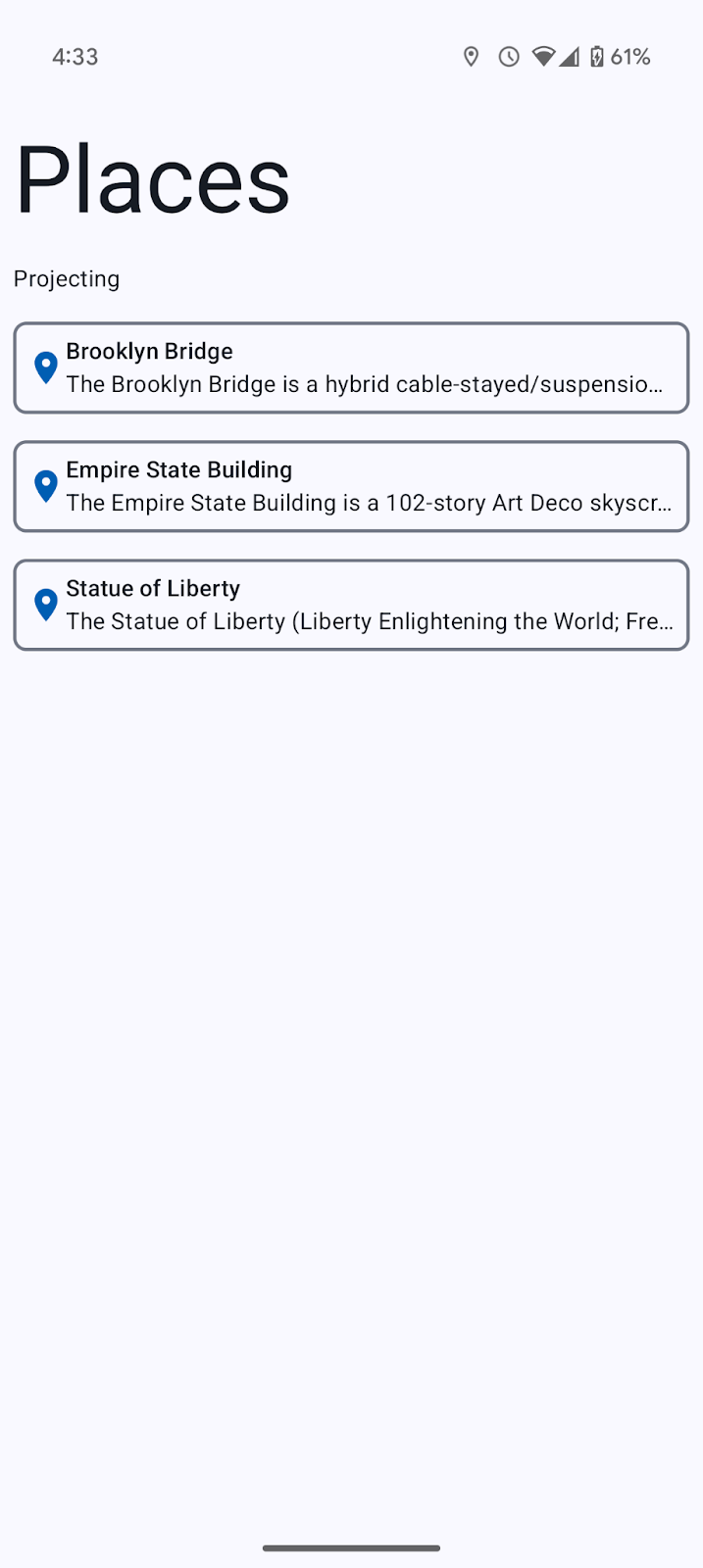

由于手机已连接到 DHU，因此显示投影状态的文本行现在显示“Projecting”。

8. 添加对 Android Automotive OS 的支持

现在 Android Auto 已经正常运行，接下来再接再厉，添加对 Android Automotive OS 的支持。

创建 `:automotive` 模块

若要创建包含 Android Automotive OS 版本应用的相关代码的模块，请在 Android Studio 中依次打开 File > New > New Module...，从左侧模板类型列表中选择 Automotive 选项，然后使用以下值：

应用/库名称：Places（与主应用相同，但如果需要，您也可以选择不同的名称）
模块名称：automotive
软件包名称：com.example.places.automotive
语言：Kotlin
最低 SDK 版本：API 29: Android 10.0 (Q)。如前文创建 :common:car-app-service 模块时所述，支持汽车应用库应用的所有 Android Automotive OS 车辆至少运行 API 29。

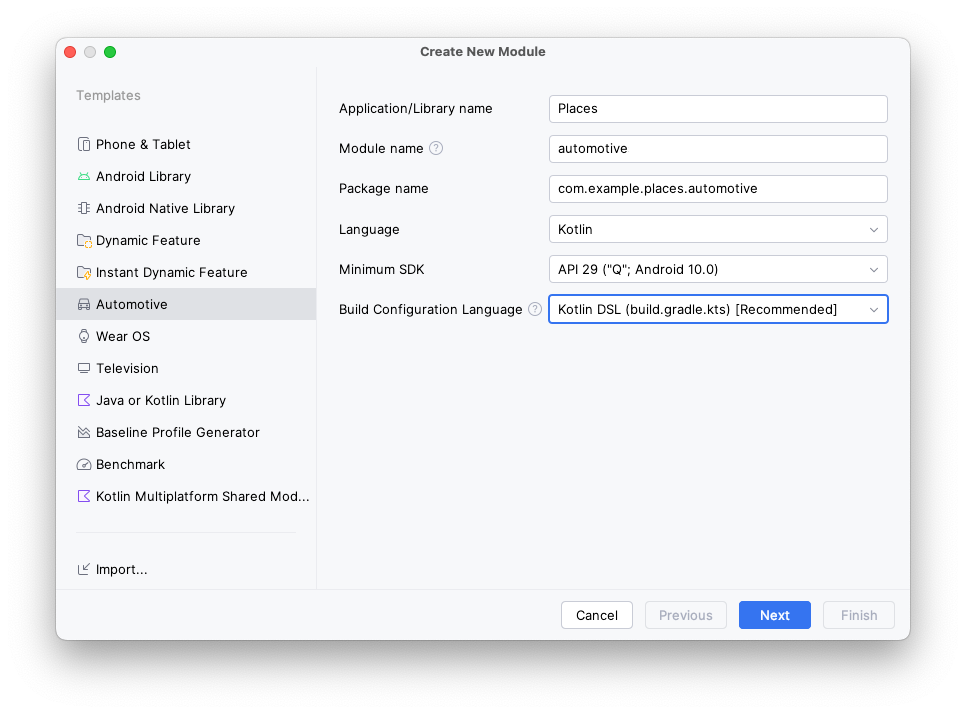

Android Automotive OS 模块的 Create New Module 向导，其中了显示此步骤中列出的值。

点击 Next，然后在下一个屏幕中选择 No Activity，最后点击 Finish。

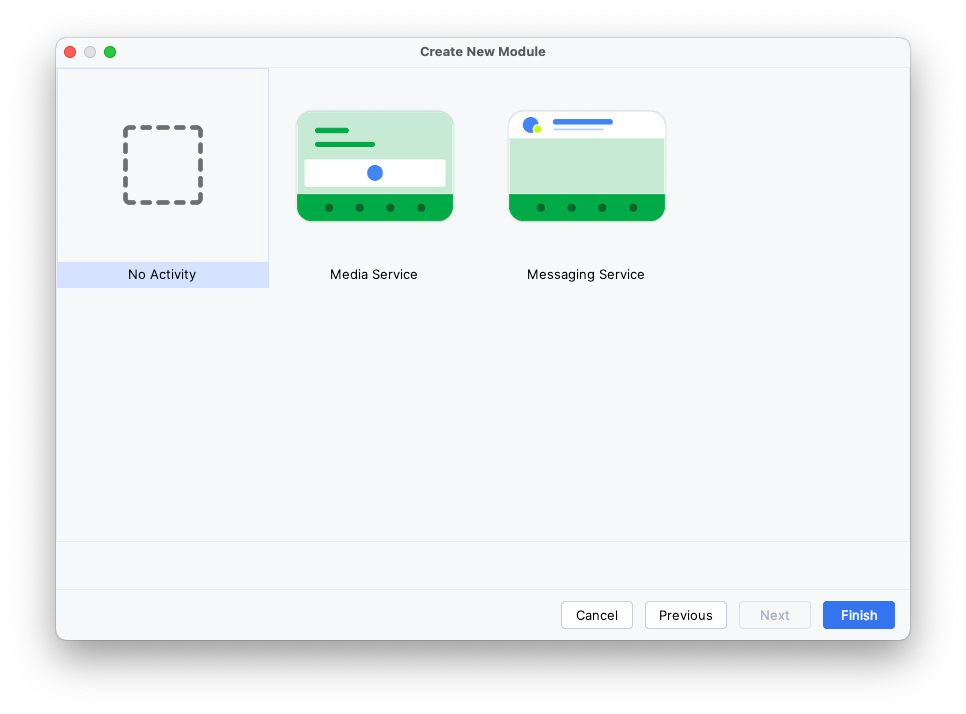

Create New Module 向导的第二页。显示了三个选项：“No Activity”“Media Service”和“Messaging Service”。已选中“No Activity”选项。

添加依赖项

与 Android Auto 一样，您需要声明对 :common:car-app-service 模块的依赖。这样一来，您可以在两个平台上共享您的实现！

此外，您需要添加对 androidx.car.app:app-automotive 工件的依赖项。与 Android Auto 上可选的 androidx.car.app:app-projected 工件不同，此依赖项在 Android Automotive OS 上是必需的，因为其中包含用于运行应用的 CarAppActivity。

若要添加依赖项，请打开 build.gradle 文件，然后插入以下代码：

build.gradle（模块 :automotive）

dependencies {
    ...
    implementation project(':common:car-app-service')
    implementation "androidx.car.app:app-automotive:$car_app_library_version"
    ...
}

通过此项更改，应用各模块的依赖关系图如下所示：

:app 和 :common:car-app-service 模块均依赖于 :common:data 模块。:app 和 :automotive 模块依赖于 :common:car-app-service 模块。

设置清单

首先，您需要声明两项功能，即 android.hardware.type.automotive 和 android.software.car.templates_host，如此处要求所述。

android.hardware.type.automotive 是一项系统功能，表示设备本身是一辆车（如需了解更多详细信息，请参阅 FEATURE_AUTOMOTIVE）。只有将此功能标记为必需的应用才能提交到 Play 管理中心上的 Automotive OS 轨道，而且提交到其他轨道的应用不得将此功能标记为必需。android.software.car.templates_host 是一项系统功能，仅存在于具有运行模板应用所需的模板主机的车辆中。

AndroidManifest.xml (:automotive)

<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    <uses-feature
        android:name="android.hardware.type.automotive"
        android:required="true" />
    <uses-feature
        android:name="android.software.car.templates_host"
        android:required="true" />
    ...
</manifest>

接下来，您需要声明一些功能不是必需的。

这是为了确保您的应用与含 Google 预装的汽车中可用的各种硬件兼容。例如，如果您的应用需要 android.hardware.screen.portrait 功能，而该功能与具有横向屏幕的车辆不兼容，因为大多数车辆中的屏幕方向都是固定的。正是因此，这些功能的 android:required 属性设置为 false。

AndroidManifest.xml (:automotive)

<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    ...
    <uses-feature
        android:name="android.hardware.wifi"
        android:required="false" />
    <uses-feature
        android:name="android.hardware.screen.portrait"
        android:required="false" />
    <uses-feature
        android:name="android.hardware.screen.landscape"
        android:required="false" />
    <uses-feature
        android:name="android.hardware.camera"
        android:required="false" />
    ...
</manifest>

接下来，您需要添加对 automotive_app_desc.xml 文件的引用，就像之前在 Android Auto 上的操作一样。

请注意，这次的 android:name 属性与之前不同，不再是 com.google.android.gms.car.application，而是 com.android.automotive。与之前一样，这引用了 :common:car-app-service 模块中的 automotive_app_desc.xml 文件，这意味着在 Android Auto 和 Android Automotive OS 中使用了相同的资源。请注意，<meta-data> 元素位于 <application> 元素内（因此您必须更改 application 标签，以防自动关闭）！

AndroidManifest.xml (:automotive)

<application>
    ...
    <meta-data android:name="com.android.automotive"
        android:resource="@xml/automotive_app_desc"/>
    ...
</application>

最后，您需要为库中包含的 CarAppActivity 添加一个 <activity> 元素。

AndroidManifest.xml (:automotive)

<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    ...
    <application ...>
        ...
        <activity
            android:name="androidx.car.app.activity.CarAppActivity"
            android:exported="true"
            android:launchMode="singleTask"
            android:theme="@android:style/Theme.DeviceDefault.NoActionBar">

            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>

            <meta-data
                android:name="distractionOptimized"
                android:value="true" />
        </activity>
    </application>
</manifest>

此代码各元素的作用如下：

android:name 列出 app-automotive 软件包中的 CarAppActivity 类的完全限定类名。
android:exported 设置为 true，因为此 Activity 必须可由除自身之外的应用（启动器）启动。
android:launchMode 设置为 singleTask，因此一次只能有一个 CarAppActivity 实例。
android:theme 设置为 @android:style/Theme.DeviceDefault.NoActionBar，以便应用占用可用的全屏空间。
intent 过滤器指示这是应用的启动器 Activity。
<meta-data> 元素向系统指示该应用可以在已设置用户体验限制的情况下使用，例如当车辆行驶时。

可选：从 :app 模块复制启动器图标

由于您刚刚创建了 :automotive 模块，因此该模块具有默认的绿色 Android 徽标图标。

如果需要，您可以将 :app 模块的 mipmap 资源目录复制并粘贴到 :automotive 模块中，以使用与移动应用相同的启动器图标！

9. 使用 Android Automotive OS 模拟器进行测试

安装 Automotive with Play Store 系统映像

首先，在 Android Studio 中打开 SDK 管理器，然后选择 SDK Platforms 标签页（如果尚未选择）。在 SDK 管理器窗口的右下角，确保选中 Show package details 复选框。
安装以下一个或多个模拟器映像。映像只能在具有与其相同架构 (x86/ARM) 的机器上运行。

Android 12L > Automotive with Play Store Intel x86 Atom_64 系统映像
Android 12L > Automotive with Play Store ARM 64 v8a 系统映像
Android 11 > Automotive with Play Store Intel x86 Atom_64 系统映像
Android 10 > Automotive with Play Store Intel x86 Atom_64 系统映像

创建 Android Automotive OS Android 虚拟设备

打开设备管理器后，选择窗口左侧 Category 列下的 Automotive。然后，从列表中选择 Automotive (1024p landscape) 设备定义并点击 Next。

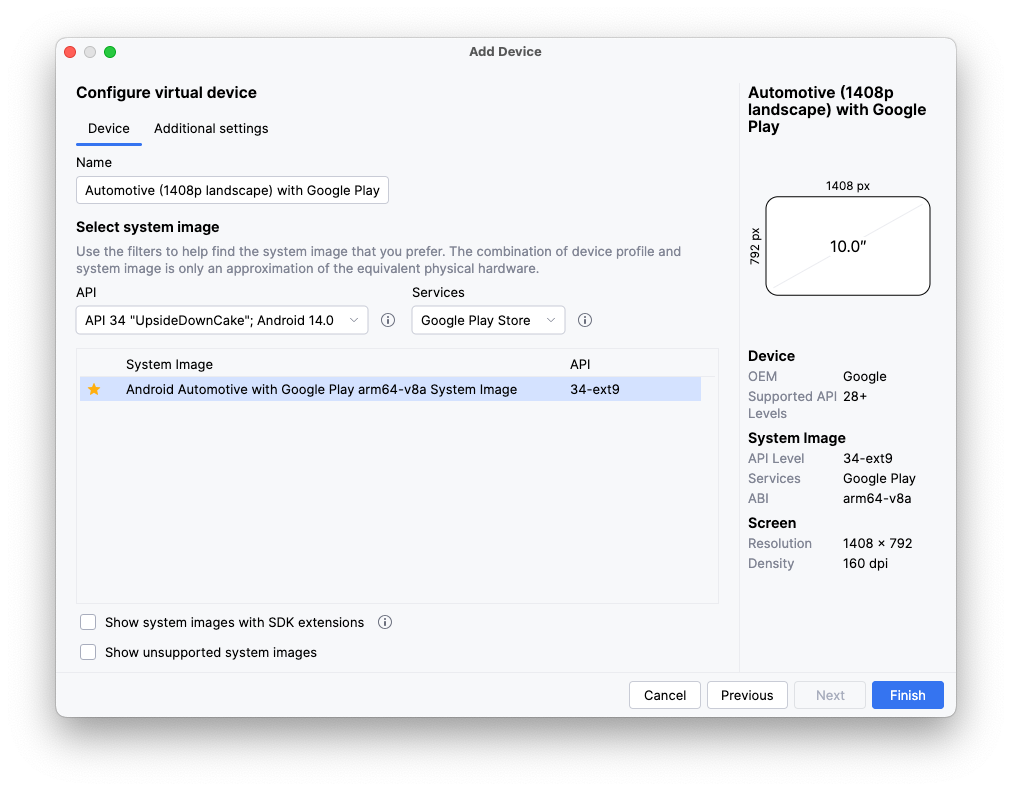

在下一页上，选择上一步中的系统映像（如果您选择 Android 11/API 30 映像，则它可能位于 x86 Images 标签页下，而不是默认的 Recommended 标签页下）。点击 Next，并选择所需的任何高级选项，最后点击 Finish 以创建 AVD。

运行应用

在您刚刚使用 automotive 运行配置创建的模拟器上运行应用。

The

首次运行该应用时，您可能会看到如下所示的屏幕：

应用在一个屏幕中显示“System update required”，其下方有一个按钮，显示“Check for updates”。

如果是这种情况，请点击 Check for updates 按钮，这样就将前往 Google Automotive App Host 应用的 Play 商店页面，您应在其中点击 Install 按钮。如果您在点击 Check for updates 按钮时处于未登录状态，则会引导您完成登录流程。登录后，您可以再次打开应用，点击按钮并返回 Play 商店页面。

Google Automotive App Host Play 商店页面 - 右上角有一个“Install”按钮。

最后，安装主机后，再次从启动器（底部一排的九点网格图标）打开应用，您应该看到以下内容：

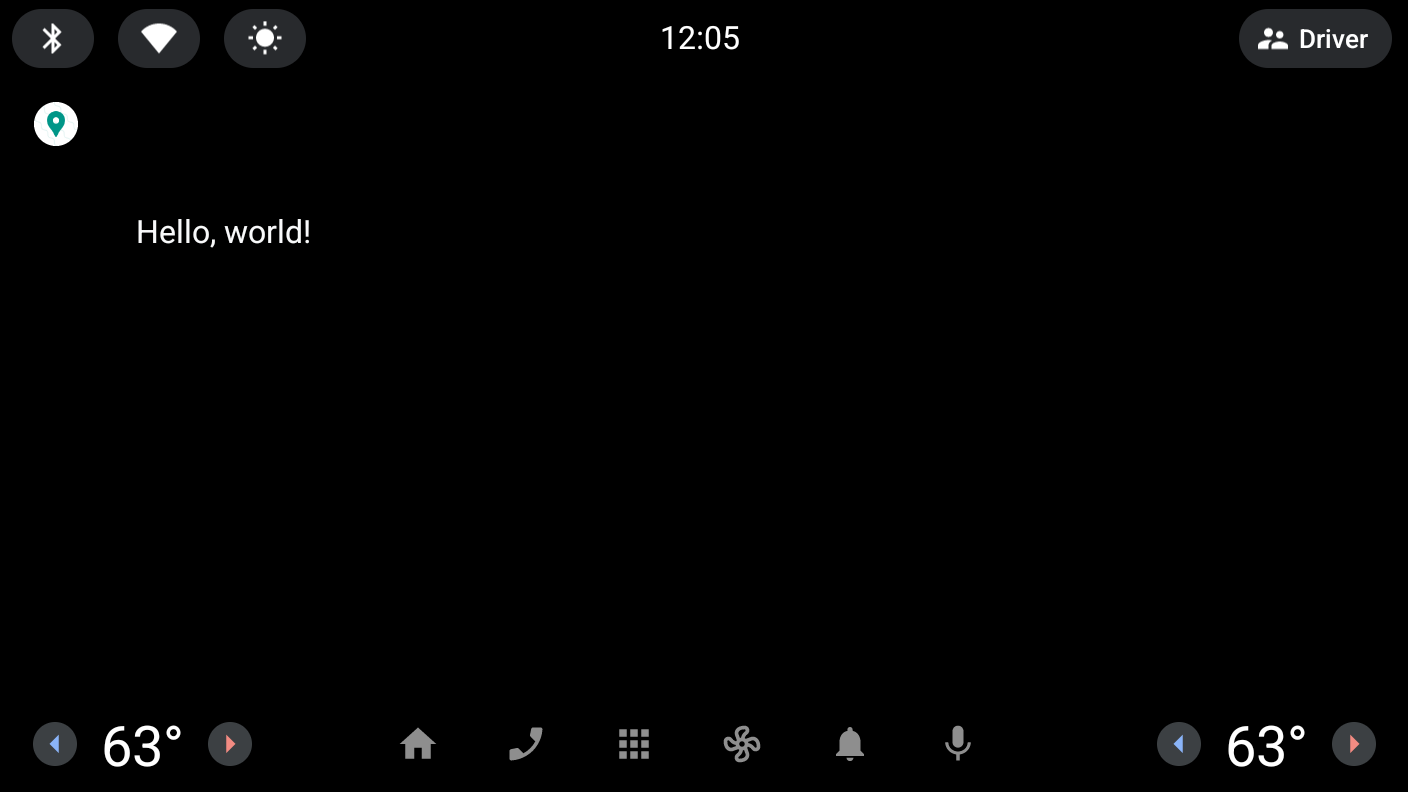

该应用显示一个基本的“Hello, world”屏幕

在下一步中，您将在 :common:car-app-service 模块中进行更改以显示地点列表，并允许用户开始导航到另一个应用中的选定地点。

10. 添加地图和详细信息屏幕

在主屏幕上添加地图

首先，将 MainScreen 类的 onGetTemplate 方法中的代码替换为以下内容：

MainScreen.kt

override fun onGetTemplate(): Template {
    val placesRepository = PlacesRepository()
    val itemListBuilder = ItemList.Builder()
        .setNoItemsMessage("No places to show")

    placesRepository.getPlaces()
        .forEach {
            itemListBuilder.addItem(
                Row.Builder()
                    .setTitle(it.name)
                    // Each item in the list *must* have a DistanceSpan applied to either the title
                    // or one of the its lines of text (to help drivers make decisions)
                    .addText(SpannableString(" ").apply {
                        setSpan(
                            DistanceSpan.create(
                                Distance.create(Math.random() * 100, Distance.UNIT_KILOMETERS)
                            ), 0, 1, Spannable.SPAN_INCLUSIVE_INCLUSIVE
                        )
                    })
                    .setOnClickListener { TODO() }
                    // Setting Metadata is optional, but is required to automatically show the
                    // item's location on the provided map
                    .setMetadata(
                        Metadata.Builder()
                            .setPlace(Place.Builder(CarLocation.create(it.latitude, it.longitude))
                                // Using the default PlaceMarker indicates that the host should
                                // decide how to style the pins it shows on the map/in the list
                                .setMarker(PlaceMarker.Builder().build())
                                .build())
                            .build()
                    ).build()
            )
        }

    return PlaceListMapTemplate.Builder()
        .setTitle("Places")
        .setItemList(itemListBuilder.build())
        .build()
}

此代码从 PlacesRepository 读取 Place 实例列表，然后将每个实例转换为 Row，以添加到 PlaceListMapTemplate 显示的 ItemList。

再次运行应用（可以在其中一个或两个平台上运行），以查看结果！

Android Auto	Android Automotive OS

糟糕，又发生了一个错误 — 看起来是因为缺少权限。

java.lang.SecurityException: The car app does not have a required permission: androidx.car.app.MAP_TEMPLATES
        at android.os.Parcel.createExceptionOrNull(Parcel.java:2373)
        at android.os.Parcel.createException(Parcel.java:2357)
        at android.os.Parcel.readException(Parcel.java:2340)
        at android.os.Parcel.readException(Parcel.java:2282)
        ...

若要修复该错误，请在 :common:car-app-service 模块的清单中添加以下 <uses-permission> 元素。

任何使用 PlaceListMapTemplate 的应用都必须声明此权限，否则应用将崩溃，就像刚才那样。请注意，只有将其类别声明为 androidx.car.app.category.POI 的应用才能使用此模板，进而使用此权限。

AndroidManifest.xml (:common:car-app-service)

<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    <uses-permission android:name="androidx.car.app.MAP_TEMPLATES" />
    ...
</manifest>

如果您在添加权限后运行应用，则应用在每个平台上的运行效果应如下所示：

Android Auto	Android Automotive OS

当您提供所需的 Metadata 时，应用主机将为您完成地图渲染！

添加详细信息屏幕

接下来，可以添加一个详细信息屏幕，以便用户查看有关特定地点的更多信息，并且可以选择使用他们喜欢的导航应用导航到相应地点，或返回其他地点的列表。可以使用 PaneTemplate 来实现此目标，它允许您在可选操作按钮旁边显示最多四行信息。

首先，右键点击 :common:car-app-service 模块中的 res 目录，依次点击 New > Vector Asset，然后使用以下配置创建导航图标：

资源类型：Clip art
剪贴画：navigation
名称：baseline_navigation_24
大小：24dp x 24dp
颜色：#000000
不透明度：100%

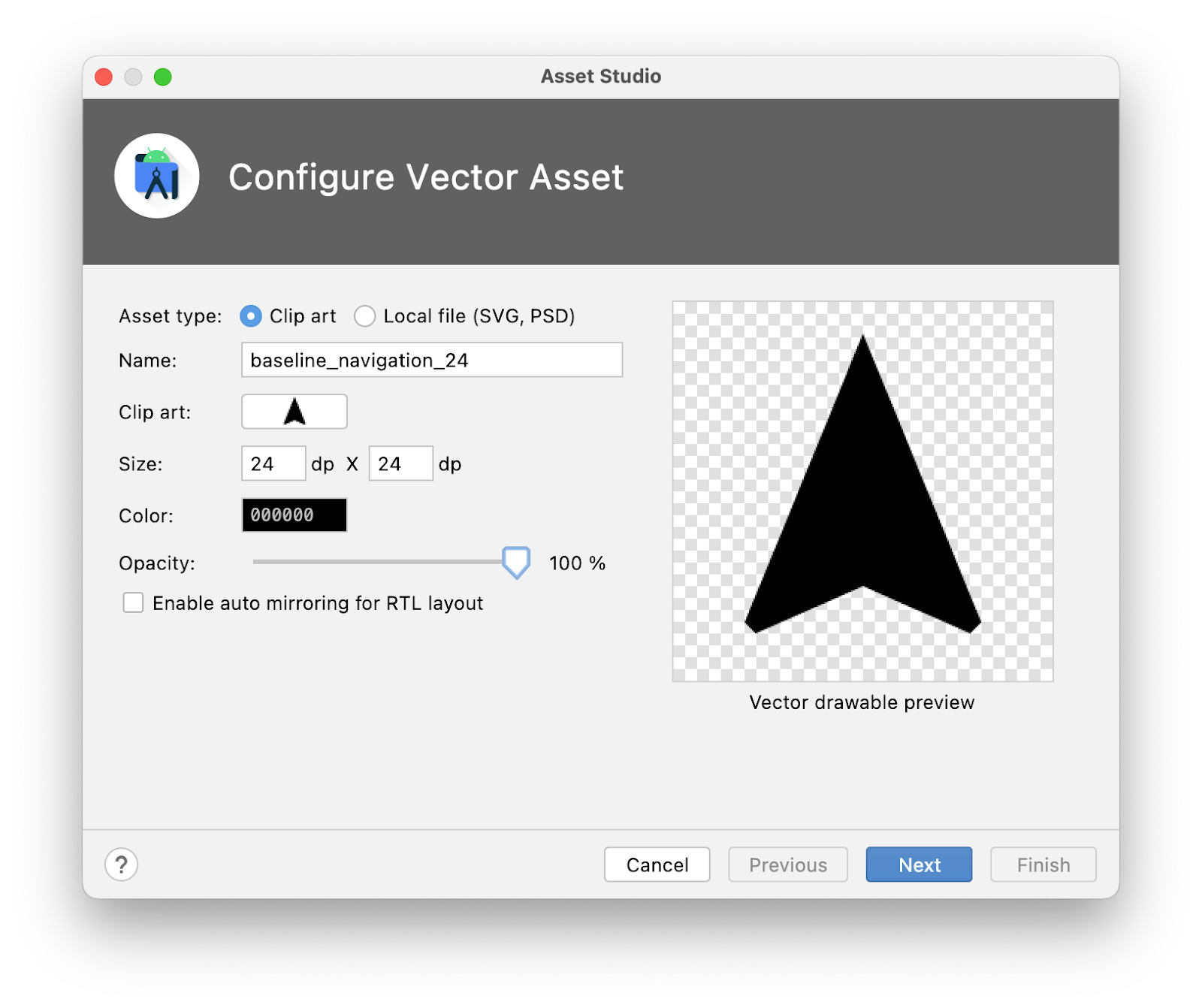

Asset Studio 向导，其中显示了此步骤中列出的输入信息

然后，在 screen 软件包中创建一个名为 DetailScreen.kt 的文件（位于现有 MainScreen.kt 文件旁边）并添加以下代码：

DetailScreen.kt

class DetailScreen(carContext: CarContext, private val placeId: Int) : Screen(carContext) {

    override fun onGetTemplate(): Template {
        val place = PlacesRepository().getPlace(placeId)
            ?: return MessageTemplate.Builder("Place not found")
                .setHeaderAction(Action.BACK)
                .build()

        val navigateAction = Action.Builder()
            .setTitle("Navigate")
            .setIcon(
                CarIcon.Builder(
                    IconCompat.createWithResource(
                        carContext,
                        R.drawable.baseline_navigation_24
                    )
                ).build()
            )
            // Only certain intent actions are supported by `startCarApp`. Check its documentation
            // for all of the details. To open another app that can handle navigating to a location
            // you must use the CarContext.ACTION_NAVIGATE action and not Intent.ACTION_VIEW like
            // you might on a phone.
            .setOnClickListener {  carContext.startCarApp(place.toIntent(CarContext.ACTION_NAVIGATE)) }
            .build()

        return PaneTemplate.Builder(
            Pane.Builder()
                .addAction(navigateAction)
                .addRow(
                    Row.Builder()
                        .setTitle("Coordinates")
                        .addText("${place.latitude}, ${place.longitude}")
                        .build()
                ).addRow(
                    Row.Builder()
                        .setTitle("Description")
                        .addText(place.description)
                        .build()
                ).build()
        )
            .setTitle(place.name)
            .setHeaderAction(Action.BACK)
            .build()
    }
}

请重点注意 navigateAction 的构建方式 - OnClickListener 中对 startCarApp 的调用是与 Android Auto 和 Android Automotive OS 上的其他应用进行交互的关键。

在屏幕之间导航

现在已经有两种类型的屏幕，接下来可以在这些屏幕之间添加导航了！汽车应用库中的导航使用推送和弹出的堆栈模型，非常适合在驾驶过程中完成的简单任务流。

此示意图显示了应用内导航与汽车应用库的协同方式。左侧有一个堆栈，其中只有一个 MainScreen。在它和中央堆栈之间，有一个标记为“Push DetailScreen”的箭头。中央堆栈在现有 MainScreen 上方有一个 DetailScreen。在中央堆栈和右侧堆栈之间，有一个标记为“Pop”的箭头。右侧堆栈与左侧堆栈相同，只有一个 MainScreen。

如要从 MainScreen 上的列表项之一导航到该项目的 DetailScreen，请添加以下代码：

MainScreen.kt

Row.Builder()
    ...
    .setOnClickListener { screenManager.push(DetailScreen(carContext, it.id)) }
    ...

从 DetailScreen 导航回 MainScreen 的操作已得到妥善处理，因为在构建 DetailScreen 上显示的 PaneTemplate 时调用了 setHeaderAction(Action.BACK)。当用户点击标题操作时，主机会为您将当前屏幕从堆栈中弹出，但如果需要，您的应用可以覆盖此行为。

立即运行应用以查看 DetailScreen 和应用内导航的实际效果！

11. 更新屏幕上的内容

通常，您会希望让用户与屏幕交互，并更改该屏幕上元素的状态。为了演示如何实现这一点，您要构建一项功能，允许用户在 DetailScreen 中收藏地点和取消收藏地点。

首先，添加一个局部变量 isFavorite 来保存状态。在实际应用中，这应该作为数据层的一部分进行存储，但对于演示而言，一个局部变量就已经足够了。

DetailScreen.kt

class DetailScreen(carContext: CarContext, private val placeId: Int) : Screen(carContext) {
    private var isFavorite = false
    ...
}

接下来，右键点击 :common:car-app-service 模块中的 res 目录，依次点击 New > Vector Asset，然后使用以下配置创建收藏图标：

资源类型：Clip art
名称：baseline_favorite_24
剪贴画：favorite
大小：24dp x 24dp
颜色：#000000
不透明度：100%

Asset Studio 向导，其中显示了此步骤中列出的输入信息

然后，在 DetailsScreen.kt 中，为 PaneTemplate 创建一个 ActionStrip。

ActionStrip UI 组件放置在标题对面的标题行中，非常适合二级和三级操作。由于导航是在 DetailScreen 上执行的主要操作，因此将用于收藏或取消收藏的 Action 放置在 ActionStrip 中是构建屏幕的好方法。

DetailScreen.kt

val navigateAction = ...

val actionStrip = ActionStrip.Builder()
    .addAction(
        Action.Builder()
            .setIcon(
                CarIcon.Builder(
                    IconCompat.createWithResource(
                        carContext,
                        R.drawable.baseline_favorite_24
                    )
                ).setTint(
                    if (isFavorite) CarColor.RED else CarColor.createCustom(
                        Color.LTGRAY,
                        Color.DKGRAY
                    )
                ).build()
            )
            .setOnClickListener {
                isFavorite = !isFavorite
            }.build()
    )
    .build()

...

这里有两个值得注意的地方：

CarIcon 根据项目的状态进行着色。
setOnClickListener 用于对用户的输入做出反应并切换收藏状态。

不要忘记在 PaneTemplate.Builder 上调用 setActionStrip 以便使用它！

DetailScreen.kt

return PaneTemplate.Builder(...)
    ...
    .setActionStrip(actionStrip)
    .build()

现在运行应用，看看会发生什么情况：

显示详细信息屏幕。用户点按收藏图标，但这并未按预期改变颜色。

有意思...看起来确实发生了点击操作，但界面没有更新。

这是因为汽车应用库有一个刷新的概念。为了避免驾驶员分心，刷新屏幕上的内容有一定的限制（具体取决于所显示的模板），并且在每次进行刷新时都必须由您自己的代码通过调用 Screen 类的 invalidate 方法来发起显式请求。仅更新在 onGetTemplate 中引用的某个状态不足以更新界面。

如要解决此问题，请更新 OnClickListener，如下所示：

DetailScreen.kt

.setOnClickListener {
    isFavorite = !isFavorite
    // Request that `onGetTemplate` be called again so that updates to the
    // screen's state can be picked up
    invalidate()
}

再次运行应用，您会发现每次点击心形图标时，其颜色都会更新！

显示详细信息屏幕。用户点按收藏图标，这次其颜色按预期发生改变。

大功告成，您现在已经创建了一个与 Android Auto 和 Android Automotive OS 充分集成的基本应用！

12. 恭喜

您已经成功构建了您的第一个汽车应用库应用。现在是时候将您学到的知识应用到您自己的应用中了！

如前所述，目前只有使用汽车应用库构建的特定类别的应用可以提交到 Play 商店。如果您的应用是导航应用、地图注点 (POI) 应用（就像您在此 Codelab 中构建的应用）或物联网 (IOT) 应用，您可以立即开始构建，并将其发布到两个平台上的生产环境。

我们每年都会添加新的应用类别，因此即使您无法立即运用所学到的知识，也请不时回来看看，说不定正好就可以将您的应用扩展到汽车平台！

尝试以下任务

安装 OEM 模拟器（例如 Polestar 2 模拟器）并了解 OEM 自定义会如何改变 Android Automotive OS 上的汽车应用库应用的外观。请注意，并非所有 OEM 模拟器都支持汽车应用库应用。
查看 Showcase 示例应用，其中演示了汽车应用库的完整功能。

深入阅读

使用 Android for Cars 应用库涵盖了此 Codelab 中的内容以及更多其他信息！
Android for Cars 应用库设计指南提供了所有不同模板的详细说明以及在构建应用时应当遵循的最佳实践。
Android 汽车应用质量页面描述了您的应用必须满足什么标准，才能打造出色的用户体验并通过 Play 商店审核。

学习汽车应用库基础知识

1. 准备工作

这并非是

所需条件

构建内容

学习内容

2. 进行设置

获取代码

打开项目

熟悉代码

3. 了解 Android for Cars 应用库

了解工作原理

4. 设置您的初始配置

创建 car-app-service 模块

设置依赖项

5. 编写 CarAppService

创建 PlacesSession 类

创建 MainScreen 类

6. 添加对 Android Auto 的支持

添加对 car-app-service 模块的依赖项

声明 com.google.android.gms.car.application 元数据

可选：监听投影变化

7. 使用桌面车机 (DHU) 进行测试

可选：监听投影变化

8. 添加对 Android Automotive OS 的支持

创建 :automotive 模块

添加依赖项

设置清单

可选：从 :app 模块复制启动器图标

9. 使用 Android Automotive OS 模拟器进行测试

安装 Automotive with Play Store 系统映像

创建 Android Automotive OS Android 虚拟设备

运行应用

10. 添加地图和详细信息屏幕

在主屏幕上添加地图

添加详细信息屏幕

在屏幕之间导航

11. 更新屏幕上的内容

12. 恭喜

尝试以下任务

深入阅读

参考文档

创建 `:automotive` 模块
