使用 Macrobenchmark 检查应用性能

1. 准备工作

在此 Codelab 中，您将学习如何使用 Macrobenchmark 库。您将衡量应用启动时间（用户互动度的关键指标）和帧时间（提示应用中可能会出现卡顿的位置）。

所需条件

• Android Studio Dolphin (2021.3.1) 或更高版本
• 了解 Kotlin
• 对 Android 平台测试有基本的了解
• 一台搭载 Android 6（API 级别 23）或更高版本的 Android 实体设备

注意：如果您没有用于运行基准的实体设备，可以通过 Android 模拟器来学习此 Codelab，但请注意，其性能和基准数据不能代表实体设备，因为模拟器与其底层的主机操作系统共用一套资源。

实践内容

• 将基准化分析模块添加到现有应用
• 衡量应用的启动时间和帧时间

学习内容

• 可靠地衡量应用性能

2. 准备工作

首先，从命令行使用以下命令克隆 GitHub 代码库：

$ git clone https://github.com/googlecodelabs/android-performance.git

该项目在多个 git 分支中构建而成：

• main - 该项目的起始代码；您将通过更改这些代码来完成此 Codelab
• end - 包含此 Codelab 的解决方案

或者，您也可以下载两个 ZIP 文件：

• 起始代码
• 解决方案

在 Android Studio 中打开项目

1. 在“Welcome to Android Studio”窗口中，选择 Open an Existing Project
2. 选择文件夹 [Download Location]/android-performance/benchmarking（提示：务必选择包含 build.gradle 的 benchmarking 目录）
3. Android Studio 导入项目后，请确保您可以运行 app 模块，从而构建我们要进行基准测试的示例应用。

3. Jetpack Macrobenchmark 简介

Jetpack Macrobenchmark 库可以衡量大型最终用户互动（例如启动、与界面的互动和动画）的性能。此库可让您直接控制受测试的性能环境。通过控制应用的编译、启动和停止，您可以直接衡量应用启动、帧时间和所跟踪的代码段。

借助 Jetpack Macrobenchmark，您可以执行以下操作：

• 使用确定的启动模式和滚动速度，对应用进行多次测量
• 对多次运行测试所得的结果取平均值，从而消除性能差异
• 控制应用的编译状态（这是保持性能稳定的一项主要因素）
• 在本地重现 Google Play 商店执行的安装时优化，从而更好地了解实际性能

使用此库的插桩不会直接调用您的应用代码，而是会像用户一样在您的应用中导航（轻触、点击、滑动等）。衡量操作会在这些互动期间在设备上进行。如果您想直接衡量部分应用代码，请改为参阅 Jetpack Microbenchmark。

基准的编写方式与插桩测试一样，只不过您不需要验证应用所处的状态。基准使用 JUnit 语法（@RunWith、@Rule、@Test 等），但测试将在单独的进程中运行，以允许对您的应用进行重启或预编译。这样，我们就可以像用户一样运行您的应用，而不会干扰其内部状态。为此，我们使用 UiAutomator 与目标应用进行互动。

示例应用

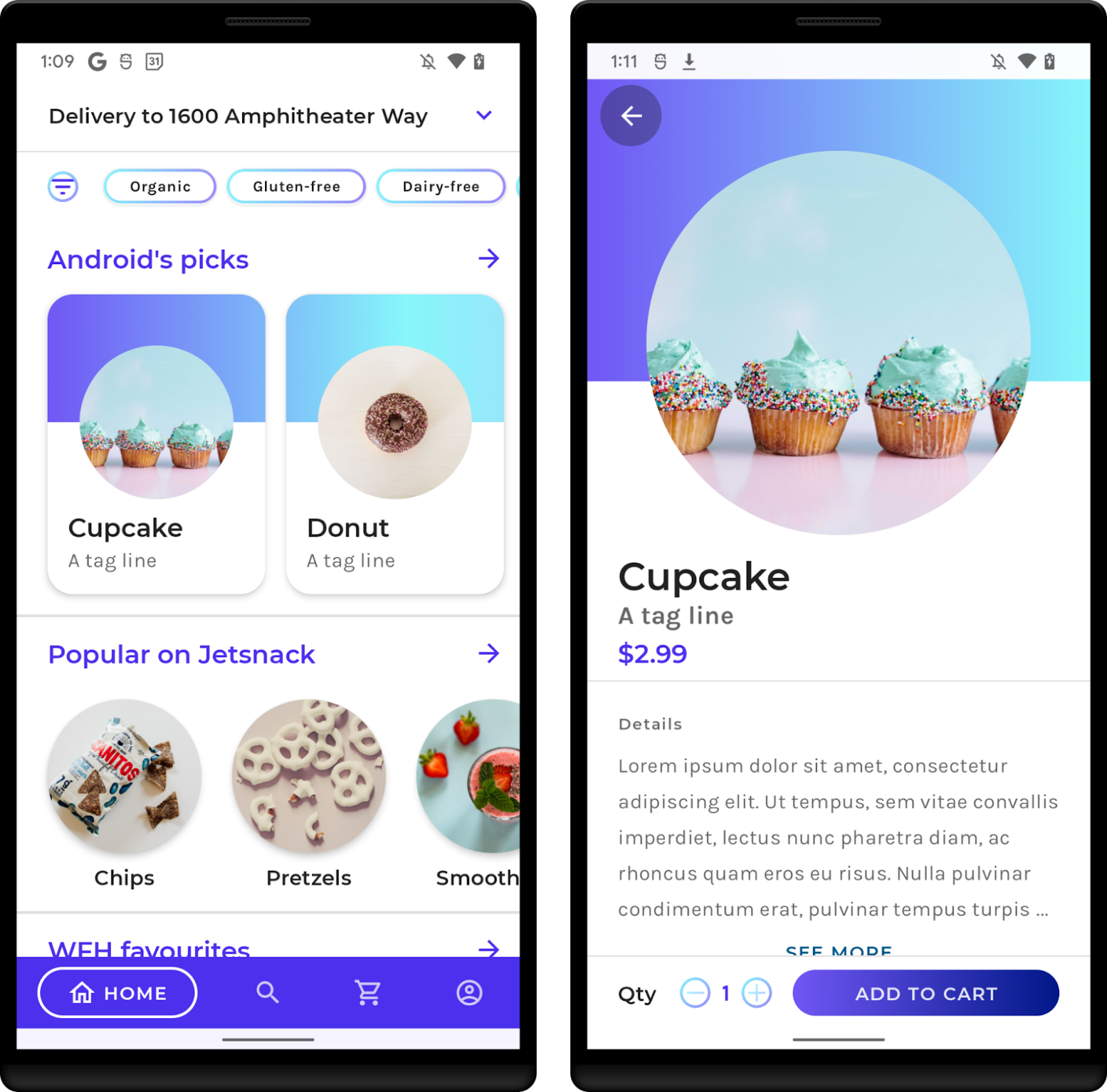

在此 Codelab 中，您将使用 JetSnack 示例应用。这是一款使用 Jetpack Compose 的虚拟零食订购应用。您无需了解与此应用的架构方式相关的详细信息，即可衡量其性能。您需要了解此应用的行为和界面结构，以便通过基准访问各个界面元素。请运行此应用，然后通过订购您喜欢的零食来熟悉其中的基本界面。

4. 添加 Macrobenchmark 库

Macrobenchmark 需要向您的项目添加新的 Gradle 模块。如需将其添加到项目中，最简便的方法是使用 Android Studio 模块向导。

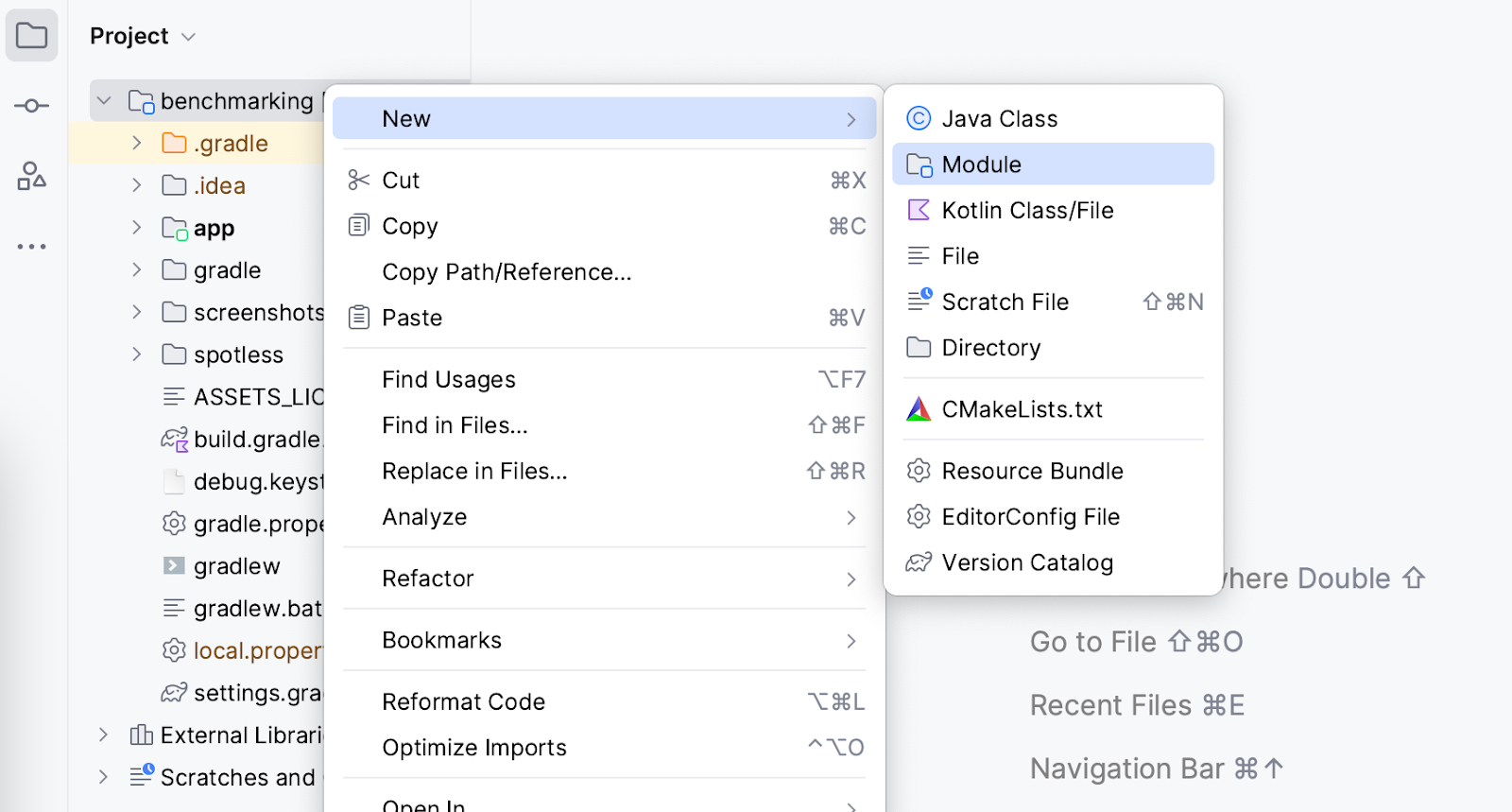

打开新模块对话框（例如，在 Project 面板中右键点击您的项目或模块，然后依次选择 New > Module）。

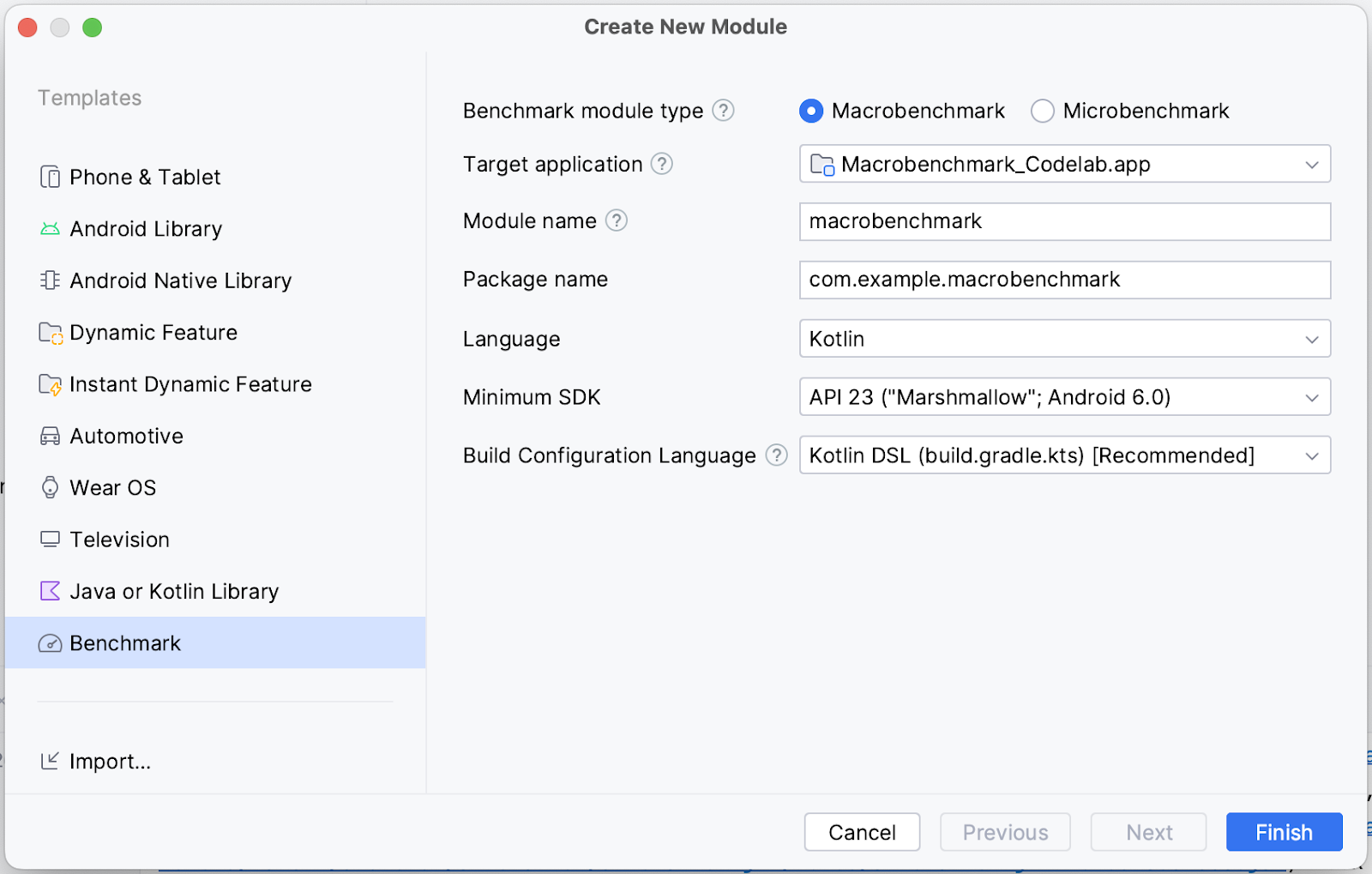

从 Templates 窗格中选择 Benchmark，确保已选择 Macrobenchmark 作为基准模块类型，并检查详细信息是否符合预期：

• Target application - 要进行基准测试的应用
• Module name - 基准化分析 Gradle 模块的名称
• Package name - 基准的软件包名称
• Minimum SDK - 至少需要 Android 6（API 级别 23）或更高版本

点击 Finish。

模块向导所做的更改

模块向导会对您的项目进行一些更改。

它会添加一个名为 macrobenchmark（或您在向导中选择的名称）的 Gradle 模块。此模块使用 com.android.test 插件，后者会告知 Gradle 不要将该模块包含在您的应用中，因此模块中只能包含测试代码（或基准）。

向导还会对您选择的目标应用模块进行更改。具体而言，它会将新的 benchmark build 类型添加到 :app 模块 build.gradle，如以下代码段所示：

benchmark {
   initWith buildTypes.release
   signingConfig signingConfigs.debug
   matchingFallbacks = ['release']
   debuggable false
}

此 buildType 应尽可能模拟您的 release buildType。与 release buildType 的区别在于，需要将 signingConfig 设置为 debug，这样您便可以在本地构建应用，而无需使用正式版密钥库。

确保 buildType 将 debuggable 设为 false（以防您没有为版本添加 initWith）。必须执行此操作，因为 debuggable 会增加大量性能开销，并导致所得时间不准确。

不过，由于 debuggable 标记已停用，因此向导会将 <profileable> 标记添加到 AndroidManifest.xml，从而让基准能够根据发布性能来分析您的应用。

<application>

  <profileable
     android:shell="true"
     tools:targetApi="q" />

</application>

如需详细了解 <profileable> 的用途，请参阅我们的文档。

向导的最后一项任务是创建一个 Scaffold，以便对启动时间进行基准测试（我们将在下一步骤中使用）。

现在，您可以开始编写基准了。

5. 衡量应用启动时间

应用启动时间（即用户开始使用应用所需的时间）是影响用户互动度的关键指标。模块向导会创建一个 ExampleStartupBenchmark 测试类，该类可以衡量应用启动时间，具体代码如下所示：

@RunWith(AndroidJUnit4::class)
class ExampleStartupBenchmark {
   @get:Rule
   val benchmarkRule = MacrobenchmarkRule()

   @Test
   fun startup() = benchmarkRule.measureRepeated(
       packageName = "com.example.macrobenchmark_codelab",
       metrics = listOf(StartupTimingMetric()),
       iterations = 5,
       startupMode = StartupMode.COLD,
   ){
        pressHome()
        startActivityAndWait()
   }
}

各个形参分别代表什么含义？

编写基准时，入口点是 MacrobenchmarkRule 的 measureRepeated 函数。基准的方方面面均由此函数处理，但您需要指定以下形参：

• packageName - 基准独立于受测试的应用运行，因此您需要指定要衡量的应用。
• metrics - 您想要在基准测试期间衡量的信息类型。在本例中，我们的关注点是应用启动时间。如需了解其他类型的指标，请参阅此文档。
• iterations - 基准测试的重复次数。迭代次数越多，结果就越稳定，但执行时间也会更长。理想次数取决于此特定指标对您的应用的嘈杂程度。
• startupMode - 允许您定义在基准测试开始时如何启动您的应用。可用方式包括 COLD、WARM 和 HOT。我们使用 COLD，因为它表示应用需要完成的最大工作量。
• measureBlock（最后一个 lambda 形参）- 在此函数中，您可以定义要在基准测试期间衡量的操作（启动 activity、点击界面元素、滚动、滑动等），并且 Macrobenchmark 会收集在此块中定义的 metrics。

如何编写基准操作

Macrobenchmark 将重新安装并重启您的应用。请确保将互动编写为独立于应用状态。Macrobenchmark 提供了多种用于与应用互动的实用函数和形参。

最重要的函数是 startActivityAndWait()。此函数将启动您的默认 activity，并等待其呈现第一帧，然后再继续按照基准中的说明进行测试。如果您要启动其他 activity 或调整启动 intent，可以使用可选的 intent 或 block 形参来实现此目的。

另一个实用函数是 pressHome()。如果您在每次迭代时未终止应用（例如，当您使用 StartupMode.HOT 时），可以使用此函数将基准重置为基本条件。

对于任何其他互动，您可以使用 device 形参，通过此形参，您可以查找界面元素、滚动、等待某些内容或执行其他操作。

好了，现在我们已经定义了一个启动基准，您将在下一步骤中运行此基准。

6. 运行基准

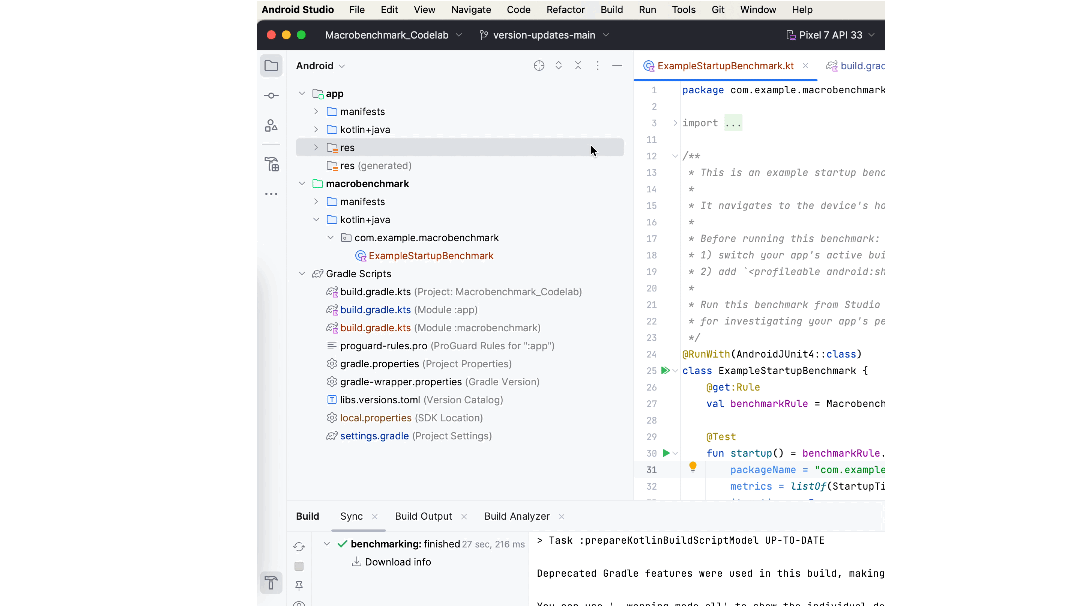

在运行基准测试之前，请确保您在 Android Studio 中选择了正确的 build 变体：

1. 选择 Build Variants 面板
2. 将 Active Build Variant 更改为 benchmark
3. 等待 Android Studio 同步

否则，基准将在运行时失败，并显示一条错误，提示您不应对 debuggable 应用进行基准测试：

java.lang.AssertionError: ERRORS (not suppressed): DEBUGGABLE
WARNINGS (suppressed):

ERROR: Debuggable Benchmark
Benchmark is running with debuggable=true, which drastically reduces
runtime performance in order to support debugging features. Run
benchmarks with debuggable=false. Debuggable affects execution speed
in ways that mean benchmark improvements might not carry over to a
real user's experience (or even regress release performance).

您可以使用插桩实参 androidx.benchmark.suppressErrors = "DEBUGGABLE" 暂时抑制此错误。您可以遵循与在 Android 模拟器上运行基准相同的步骤。

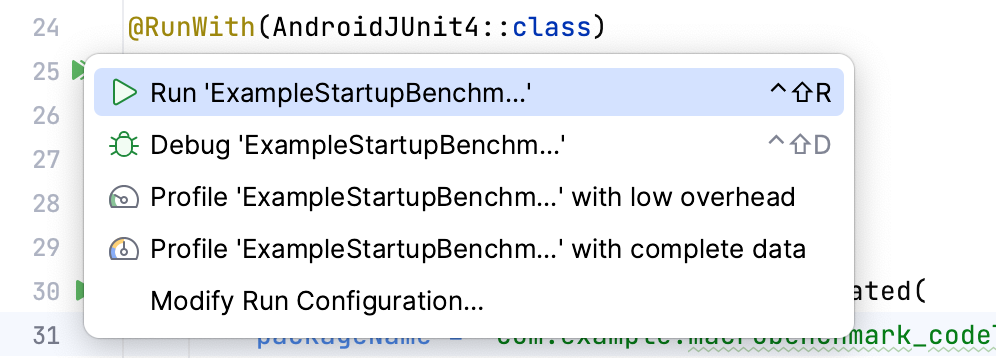

现在，您可以运行基准了，方法与运行插桩测试相同。您可以运行测试函数或整个类（使用其旁边的边线图标）。

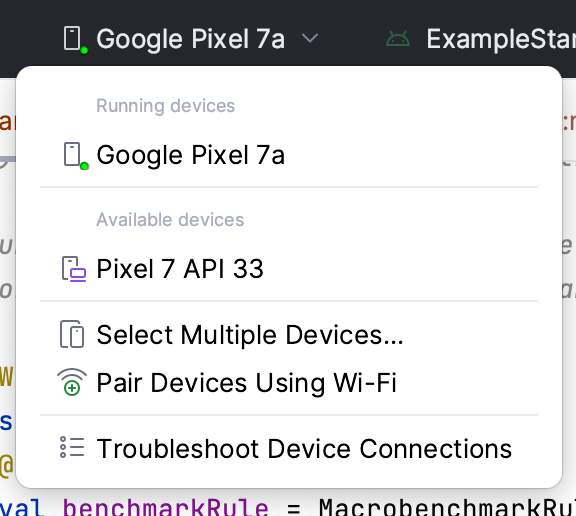

请确保您已选择实体设备，因为在 Android 模拟器上运行基准会在运行时失败并显示一条警告，提示说测试会显示错误结果。虽然从技术层面来说，您可以在模拟器上运行，但从根本上说，这时您衡量的是宿主机的性能。如果宿主机负载较高，基准测试就会进展缓慢，反之亦然。

一旦您运行基准，您的应用就会重新构建，然后运行基准。这些基准将根据您定义的 iterations 多次启动、停止甚至重新安装您的应用。

7. （可选）在 Android 模拟器上运行基准

我们不建议您使用 Android 模拟器进行常规基准化分析，原因在于，由于模拟器是与其托管操作系统共享资源的，因此相关性能并不能代表实体设备。

如果您有可以运行基准的实体设备，可以跳过此步骤。

如果您没有实体设备，并且仍想运行基准，可以使用插桩实参 androidx.benchmark.suppressErrors = "EMULATOR" 来抑制运行时错误

如需抑制错误，请修改运行配置：

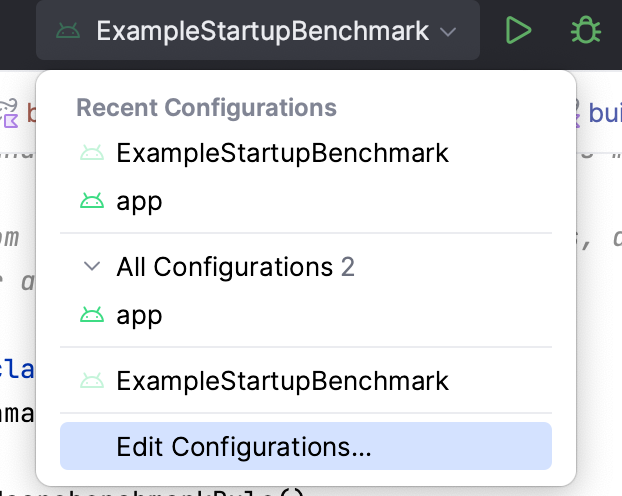

1. 从运行菜单中选择“Edit Configurations…”：

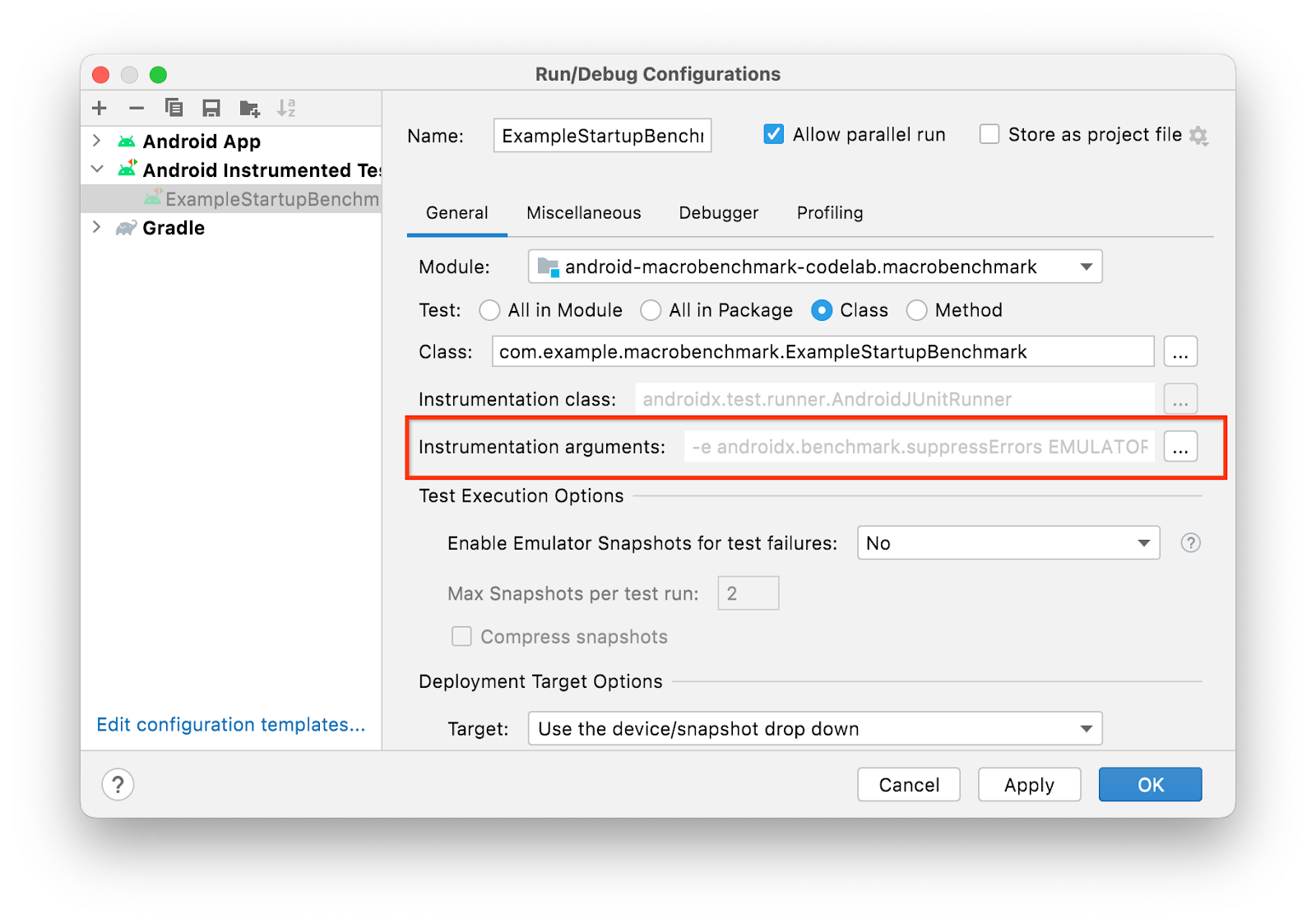

2. 在打开的窗口中，选择“Instrumentation arguments”旁边的“选项”图标
3. 点击 ➕ 并输入详细信息，以添加插桩额外形参
4. 点击 OK 确认选择。您应该会在“Instrumentation arguments”行中看到相应实参
5. 点击 Ok 确认运行配置。

或者，如果您需要将它永久保留在代码库中，可以在 :macrobenchmark 模块的 build.gradle 中执行相关操作：

defaultConfig {
    // ...
    testInstrumentationRunnerArguments["androidx.benchmark.suppressErrors"] = 'EMULATOR'
}

8. 了解启动测试结果

基准运行完毕后，它将直接在 Android Studio 中提供测试结果，如以下屏幕截图所示：

您可以看到，在本例中，对于 Google Pixel 7 上的启动时间，最小值为 294.8 毫秒，中位数为 301.5 毫秒，最大值为 314.8 毫秒。请注意，在您的设备上运行相同的基准时，结果可能会有所不同。结果可能会受许多因素的影响，例如：

• 设备性能如何
• 设备使用的是哪个系统版本
• 哪些应用在后台运行

因此，请务必比较在同一设备上测得的结果，最好是在相同状态下测得的结果，否则您可能会发现测试结果存在巨大差异。如果您无法保证状态相同，可能需要增加 iterations 的数量，以便正确处理结果离群值。

为便于调查，Macrobenchmark 库会在执行基准测试期间记录系统跟踪数据。为方便起见，Android Studio 会将每次迭代和衡量的时间标记为指向相应系统跟踪记录的链接，以便您轻松打开进行研究。

基准测试还会在您运行基准测试的设备上生成的 JSON 文件中提供同样的结果。这样一来，您便可以在 CI 流水线中收集并轻松解析测试结果，以应对性能随时间变化而下降的问题。

9. （可选练习）声明您的应用何时可以使用

Macrobenchmark 可以自动衡量您的应用呈现第一帧所需的时间 (timeToInitialDisplay)。不过，直到第一帧呈现之后，应用内容仍未完成加载的情况也很常见，而您可能想要了解用户需要等待多长时间才能使用应用。此等待时间称为完全显示所用时间，即应用内容已全部加载，且用户可以与应用互动所需的时间。Macrobenchmark 库可以自动检测此时间，但您需要使用 Activity.reportFullyDrawn() 函数来调整应用，使其向 Macrobenchmark 库传达完全显示发生的时间。

此示例会显示一个简单的进度条，直到数据加载完成为止。因此，您需要等待，直到数据准备就绪且系统列出并绘制零食列表。我们来调整示例应用并添加 reportFullyDrawn() 调用。

在您的应用中，reportFullyDrawn() 的用法可能会因应用的完全加载状态而异。在某些情况下，完全加载状态可能是指某些静态数据加载完成时；而在其他情况下，则可能是指所需 API 调用完成时；还可能是指某个视频可以播放时（举例来说）。

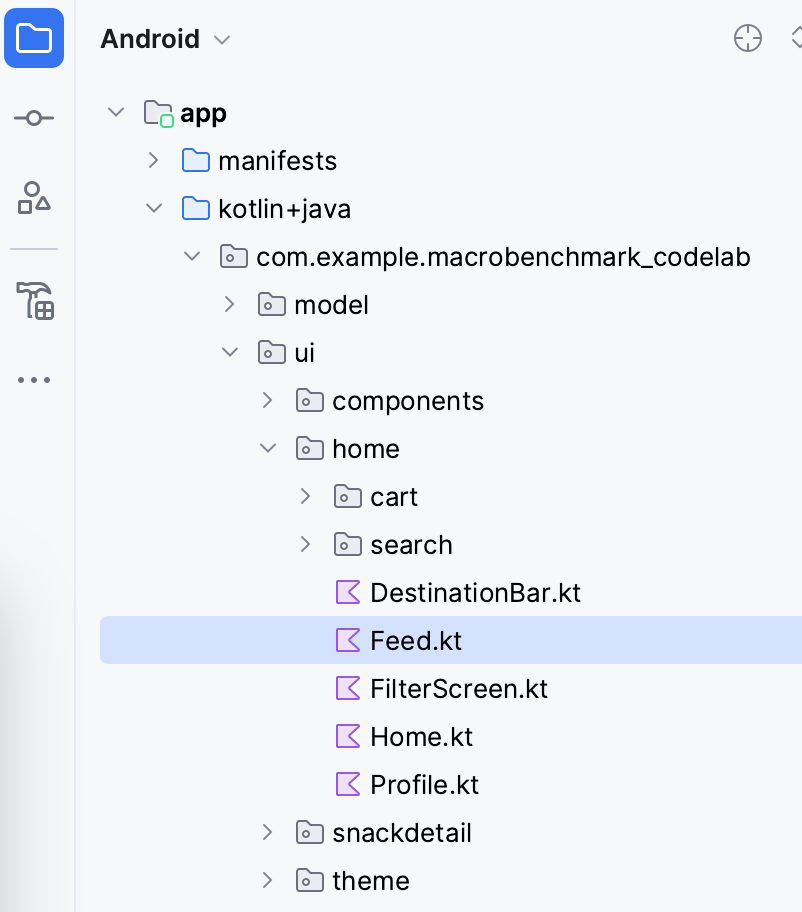

从 Project 窗格打开软件包 .ui.home 中的 Feed.kt 文件。

在此文件中，找到负责编写零食列表的 SnackCollectionList 可组合项。

您需要检查数据是否准备就绪。您知道，在内容准备就绪之前，​​snackCollections 形参会为您提供一个空列表，因此您可以使用 ReportDrawnWhen 可组合项，以便在谓词为 true 时处理报告。

ReportDrawnWhen { snackCollections.isNotEmpty() }

Box(modifier) {
   LazyColumn {
   // ...
}

或者，您也可以使用接受 suspend 函数的 ReportDrawnAfter{} 可组合项，并等待此函数完成运行。这样一来，您就可以等待一些数据异步加载，或等待动画播放完毕。

请注意，ReportDrawnWhen{} 和 ReportDrawnAfter{} API 适用于 androidx.activity.activity-compose-1.7.0-alpha01 及更高版本。

完成后，您需要调整 ExampleStartupBenchmark 以等待内容，否则基准测试将在第一帧呈现后结束，并可能会跳过相应指标。

当前的启动基准测试只会等待第一帧呈现。等待本身包含在 startActivityAndWait() 函数中。

@Test
fun startup() = benchmarkRule.measureRepeated(
   packageName = "com.example.macrobenchmark_codelab",
   metrics = listOf(StartupTimingMetric()),
   iterations = 5,
   startupMode = StartupMode.COLD,
) {
   pressHome()
   startActivityAndWait()

   // TODO wait until content is ready
}

在本例中，您可以等待内容列表包含一些子项，因此请添加 wait()，如以下代码段所示：

@Test
fun startup() = benchmarkRule.measureRepeated(
   //...
) {
   pressHome()
   startActivityAndWait()

   val contentList = device.findObject(By.res("snack_list"))
   val searchCondition = Until.hasObject(By.res("snack_collection"))
   // Wait until a snack collection item within the list is rendered
   contentList.wait(searchCondition, 5_000)
}

以下是对代码段中发生的情况的说明：

1. 我们在 Modifier.testTag("snack_list") 的帮助下找到了零食清单
2. 我们定义了使用 snack_collection 作为等待元素的搜索条件
3. 我们使用 UiObject2.wait 函数在界面对象中等待此条件，并将超时时间设置为 5 秒。

在示例中，我们已经实现了 Jetpack Compose 与 UiAutomator 的互操作性。如需在您的应用中进行此设置，请参阅我们的文档。

现在，您可以再次运行基准，此时该库会自动衡量 timeToInitialDisplay 和 timeToFullDisplay，如以下屏幕截图所示：

您可以看到，在本例中，TTID 与 TTFD 的差值为 413 毫秒。这意味着，即使第一帧只需 319.4 毫秒就能呈现给用户，但用户还需再等待 413 毫秒才能滚动列表。

10. 对帧时间进行基准测试

在用户进入您的应用后，他们遇到的第二个指标就是应用的流畅度。用我们的术语说，就是应用是否会丢帧。为了衡量这一指标，我们将使用 FrameTimingMetric。

假设您想要衡量项列表的滚动行为，并且不想衡量滚动情景发生前的任何对象。您需要将基准测试拆分为衡量的互动和不衡量的互动。为此，我们将使用 setupBlock lambda 形参。

在不衡量的互动（在 setupBlock 中定义）中，我们将启动默认 activity；在衡量的互动（在 measureBlock 中定义）中，我们将找到界面列表元素、滚动列表并等待屏幕呈现内容。如果您未将互动分为两部分，则将无法区分在应用启动期间生成的帧和列表滚动期间生成的帧。

创建帧时间基准

为了实现上述流程，我们来创建一个新的 ScrollBenchmarks 类，其中包含一个 scroll() 测试，测试中将包含滚动帧时间基准。首先，您要创建包含基准规则和空测试方法的测试类：

@RunWith(AndroidJUnit4::class)
class ScrollBenchmarks {
   @get:Rule
   val benchmarkRule = MacrobenchmarkRule()

   @Test
   fun scroll() {
       // TODO implement scrolling benchmark
   }
}

然后，添加基准框架和所需形参。

@Test
fun scroll() {
   benchmarkRule.measureRepeated(
       packageName = "com.example.macrobenchmark_codelab",
       iterations = 5,
       metrics = listOf(FrameTimingMetric()),
       startupMode = StartupMode.COLD,
       setupBlock = {
           // TODO Add not measured interactions.
       }
   ) {
       // TODO Add interactions to measure list scrolling.
   }
}

此基准使用的形参与 startup 基准相同，但 metrics 形参和 setupBlock 除外。FrameTimingMetric 会收集应用生成的帧的时间。

现在，我们来填写 setupBlock。如前所述，在此 lambda 中，基准不会对互动进行衡量。您可以使用此代码块来仅打开应用并等待第一帧呈现。

@Test
fun scroll() {
   benchmarkRule.measureRepeated(
       packageName = "com.example.macrobenchmark_codelab",
       iterations = 5,
       metrics = listOf(FrameTimingMetric()),
       startupMode = StartupMode.COLD,
       setupBlock = {
           // Start the default activity, but don't measure the frames yet
           pressHome()
           startActivityAndWait()
       }
   ) {
       // TODO Add interactions to measure list scrolling.
   }
}

现在，我们来编写 measureBlock（最后一个 lambda 形参）。首先，由于向零食列表提交项是一项异步操作，因此您应等到内容准备就绪时再进行提交。

benchmarkRule.measureRepeated(
   // ...
) {
    val contentList = device.findObject(By.res("snack_list"))

    val searchCondition = Until.hasObject(By.res("snack_collection"))
    // Wait until a snack collection item within the list is rendered
    contentList.wait(searchCondition, 5_000)

   // TODO Scroll the list
}

（可选）如果您不想衡量初始布局设置，可以等待 setupBlock 中的内容就绪。

接下来，为零食列表设置手势外边距。您必须进行此设置，否则应用可能会触发系统导航并离开您的应用，而不会滚动内容。

benchmarkRule.measureRepeated(
   // ...
) {
   val contentList = device.findObject(By.res("snack_list"))

   val searchCondition = Until.hasObject(By.res("snack_collection"))
   // Wait until a snack collection item within the list is rendered
   contentList.wait(searchCondition, 5_000)

   // Set gesture margin to avoid triggering system gesture navigation
   contentList.setGestureMargin(device.displayWidth / 5)

   // TODO Scroll the list
}

最后，您将使用 fling() 手势（也可以使用 scroll() 或 swipe()，具体取决于您想要滚动的幅度和速度）来实际滚动列表，并等待界面变为空闲状态。

benchmarkRule.measureRepeated(
   // ...
) {
   val contentList = device.findObject(By.res("snack_list"))

   val searchCondition = Until.hasObject(By.res("snack_collection"))
   // Wait until a snack collection item within the list is rendered
   contentList.wait(searchCondition, 5_000)

   // Set gesture margin to avoid triggering gesture navigation
   contentList.setGestureMargin(device.displayWidth / 5)

   // Scroll down the list
   contentList.fling(Direction.DOWN)

   // Wait for the scroll to finish
   device.waitForIdle()
}

该库将在执行定义的操作时衡量应用生成的帧的时间。

现在，您的基准可以运行了。

运行基准

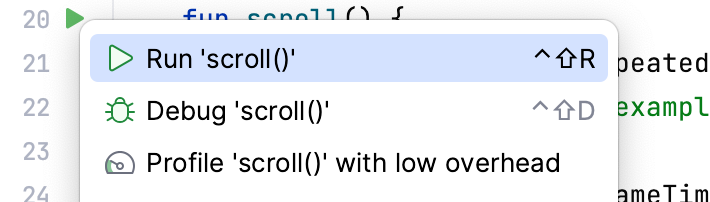

运行基准的方式与启动基准相同。点击测试旁边的边线图标，然后选择 Run 'scroll()'。

如需详细了解如何运行基准，请参阅运行基准步骤。

了解测试结果

FrameTimingMetric 会在第 50、第 90、第 95 和第 99 百分位以毫秒 (frameDurationCpuMs) 为单位输出帧时长。在 Android 12（API 级别 31）及更高版本中，它还会返回帧超出限制的时长 (frameOverrunMs)。此值可以为负数，这意味着还有额外的时间可用于生成帧。

从结果中可以看出，在 Google Pixel 3 上创建帧的中间值 (P50) 为 3.8 毫秒，低于帧时间限制 6.4 毫秒。此外，在百分位数高于 99 (P99) 的帧中可能存在一些跳过的帧，这是因为生成帧需要 35.7 毫秒，超出了上限 33.2 毫秒。

与应用启动测试结果一样，您可以点击 iteration 以打开在基准测试期间记录的系统跟踪数据，并调查所得时间是在哪些因素的作用下产生的。

11. 恭喜

恭喜！您已成功完成此 Codelab，了解了如何使用 Jetpack Macrobenchmark 来衡量性能。

后续操作

查看使用基准配置文件提升应用性能 Codelab。此外，请查看性能示例 GitHub 代码库，其中包含 Macrobenchmark 和其他性能示例。

参考文档

• https://developer.android.com/studio/profile/macrobenchmark-overview
• https://developer.android.com/studio/profile/baselineprofiles
