Android Studio มีเครื่องมือแก้ไขการออกแบบภาพสำหรับเลย์เอาต์ประเภท MotionLayout ซึ่งช่วยให้สร้างและแสดงตัวอย่างภาพเคลื่อนไหวได้ง่ายขึ้น
Motion Editor มีอินเทอร์เฟซที่ใช้งานง่ายสำหรับการจัดการองค์ประกอบจากไลบรารี MotionLayout ซึ่งเป็นรากฐานของภาพเคลื่อนไหวในแอป Android หากไม่มี Android Studio การสร้างและแก้ไของค์ประกอบเหล่านี้จะต้อง แก้ไขข้อจำกัดในไฟล์ทรัพยากร XML ด้วยตนเอง อย่างไรก็ตาม โปรแกรมแก้ไขการเคลื่อนไหว สามารถสร้าง XML นี้ให้คุณได้ โดยรองรับสถานะเริ่มต้นและสถานะสิ้นสุด คีย์เฟรม การเปลี่ยนฉาก และไทม์ไลน์
วิธีเริ่มต้นใช้งานเครื่องมือแก้ไขการเคลื่อนไหว
- สร้าง ConstraintLayout

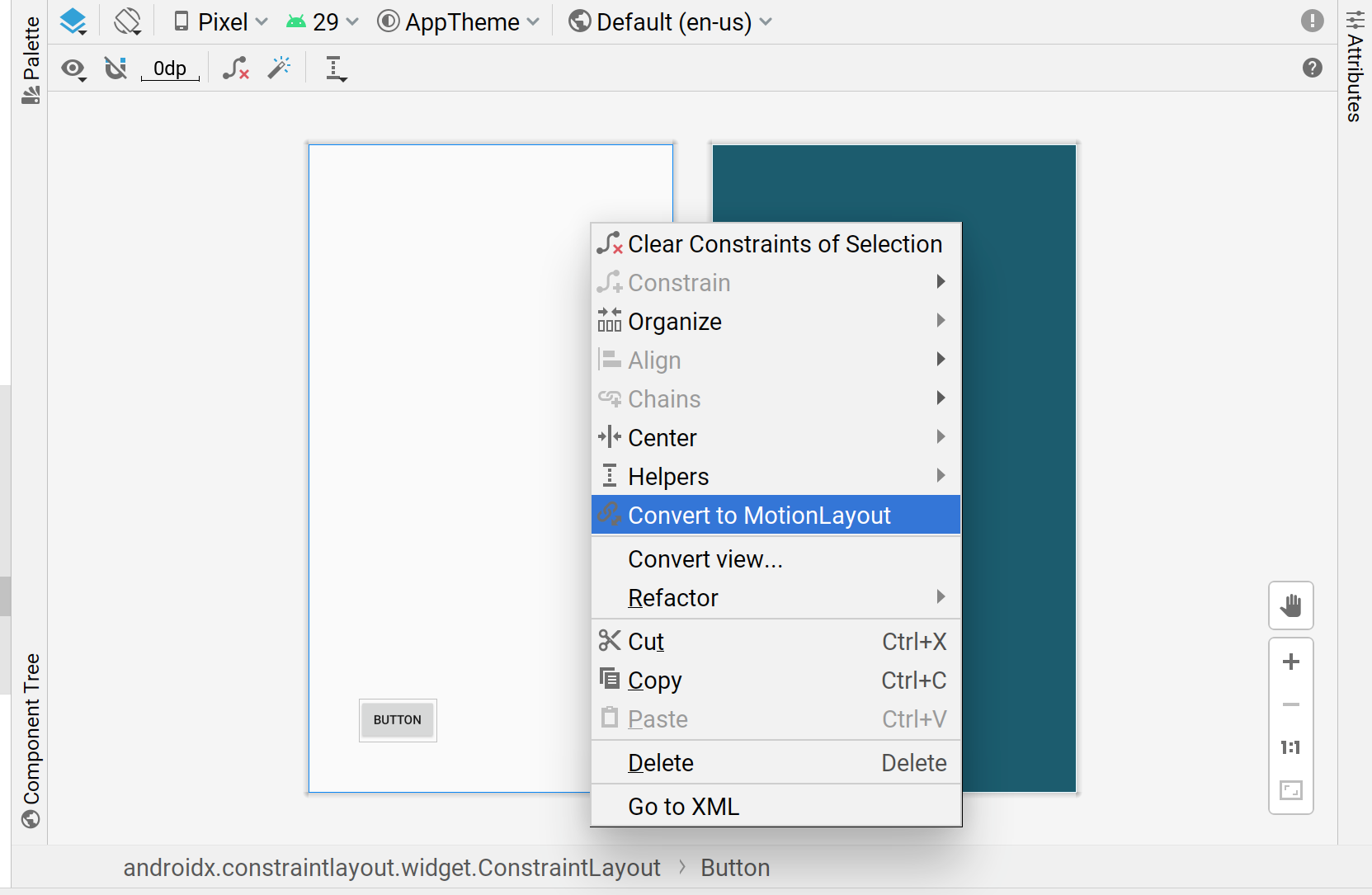

- คลิกขวาที่ตัวอย่างในเครื่องมือแก้ไขเลย์เอาต์
- คลิก Convert to MotionLayout ดังที่แสดงด้านล่าง

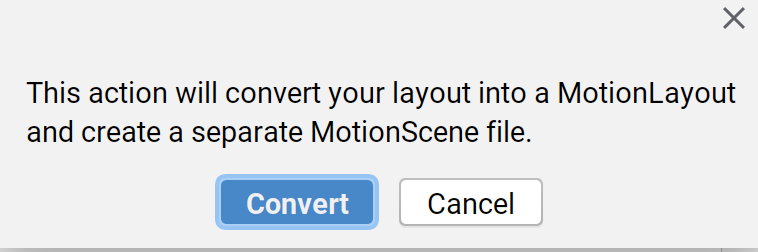

หลังจาก Android Studio แปลง ConstraintLayout เป็น MotionLayout แล้ว ระบบจะเพิ่มไฟล์ Motion
Scene (ไฟล์ .xml ที่มี _scene ต่อท้ายชื่อไฟล์เลย์เอาต์) ลงในไดเรกทอรีที่มี XML ด้วย

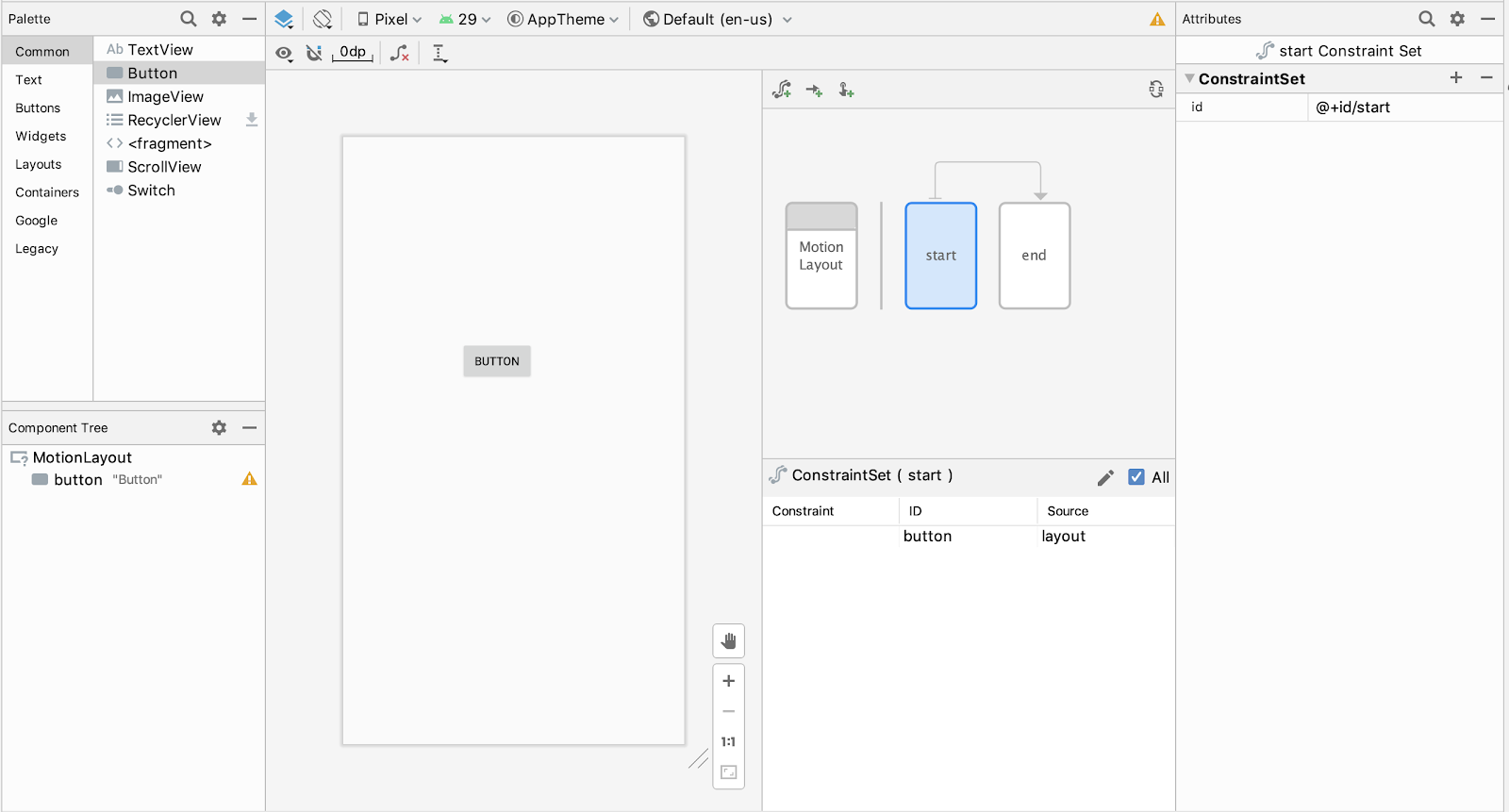

จากนั้น MotionLayout จะกลายเป็นเลย์เอาต์รูท และปรากฏใน UI ของ Motion
Editor เลย์เอาต์มีConstraintSetเริ่มต้น จุดสิ้นสุด
ConstraintSet และการเปลี่ยนจากจุดเริ่มต้นไปยังจุดสิ้นสุดอยู่แล้ว
คุณสามารถใช้กราฟิกภาพรวมเพื่อเลือก ConstraintSet หรือ
Transition และเลือกคอมโพเนนต์ในแผงการเลือก

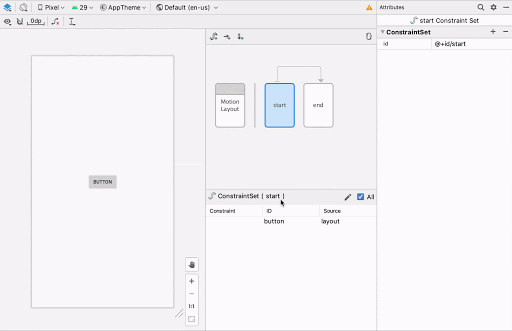

จากนั้นคุณจะแก้ไขข้อจำกัดและแอตทริบิวต์ของจุดเริ่มต้นหรือจุดสิ้นสุด
ConstraintSet ได้ในลักษณะเดียวกับการแก้ไข ConstraintLayout

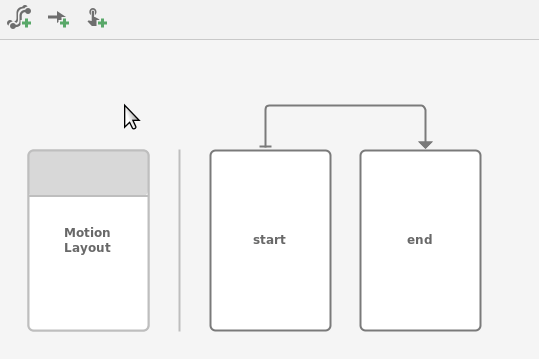

หากต้องการสร้างองค์ประกอบเพิ่มเติมในกราฟ คุณสามารถใช้ไอคอนการสร้าง
เพื่อเพิ่มท่าทางสัมผัส ConstraintSet, Transition หรือ OnClick/OnSwipe
ได้อย่างรวดเร็ว

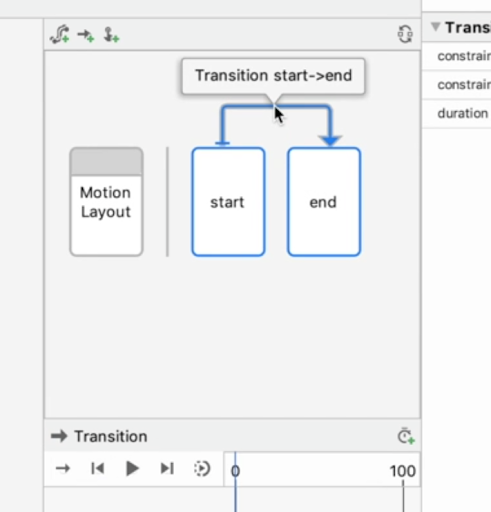

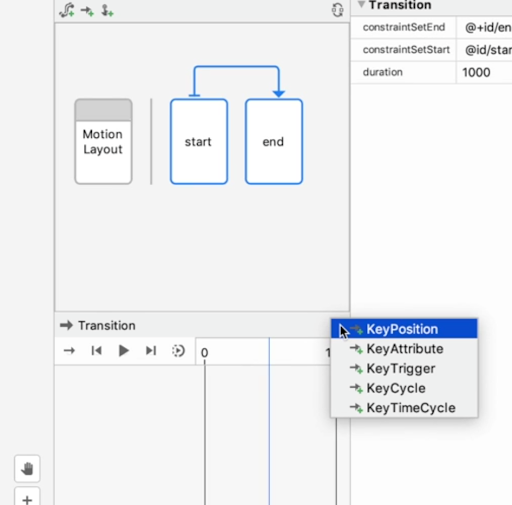

หากต้องการเพิ่มคีย์เฟรม ให้คลิกลูกศรการเปลี่ยนฉากก่อน
จากนั้นในแผงไทม์ไลน์การเปลี่ยน ให้คลิกที่มุมขวาบน แล้วเลือก KeyPosition
การดำเนินการนี้จะเปิดกล่องโต้ตอบที่คุณตั้งค่าแอตทริบิวต์สำหรับคีย์เฟรมได้

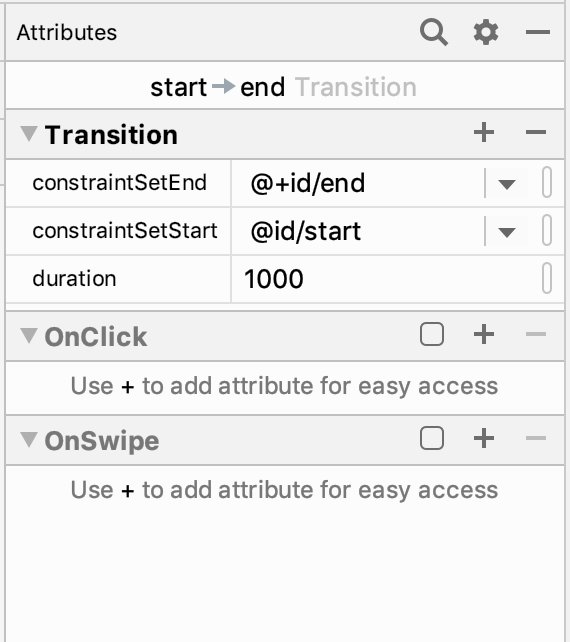

นอกจากนี้ คุณยังเพิ่มตัวแฮนเดิล OnClick และ OnSwipe ลงใน Transition ในแผงแอตทริบิวต์ได้ด้วย
การดำเนินการนี้จะเปิดกล่องโต้ตอบที่คุณสามารถตั้งค่าแอตทริบิวต์ของการคลิก เช่น คอมโพเนนต์เป้าหมายและทิศทางการลาก

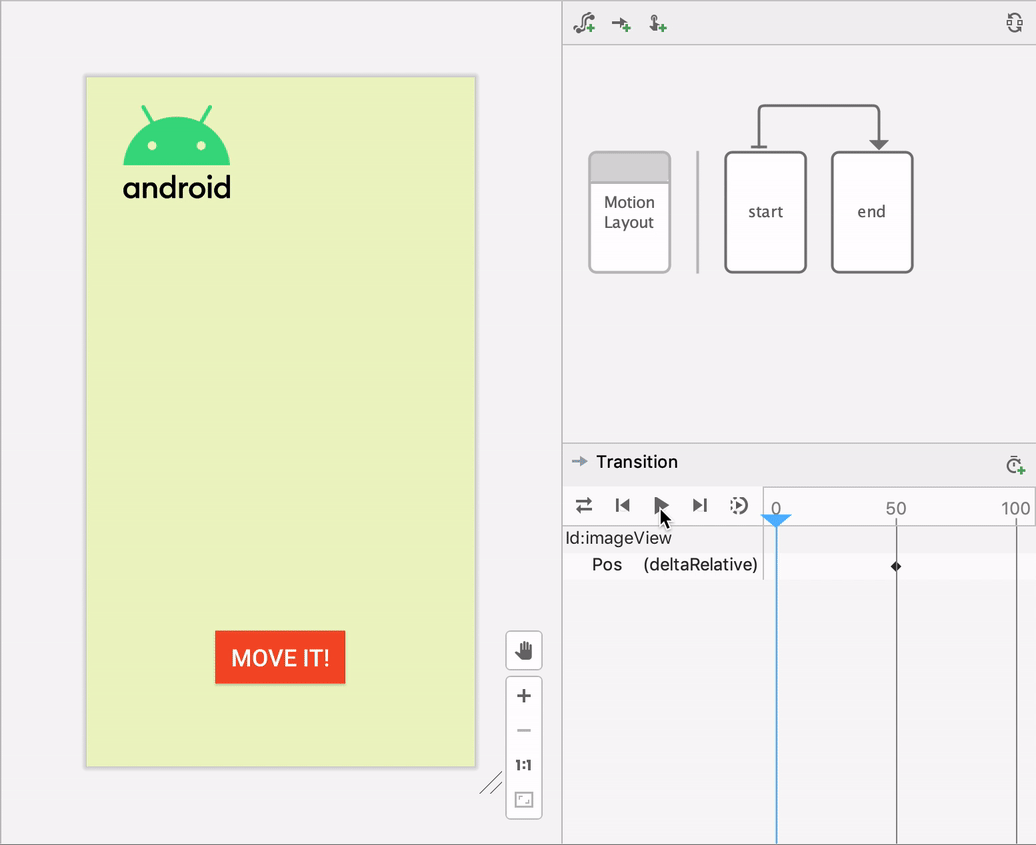

Motion Editor รองรับการแสดงตัวอย่างภาพเคลื่อนไหวบนพื้นผิวการออกแบบ เมื่อเลือกภาพเคลื่อนไหวแล้ว ให้คลิกเล่น
เหนือไทม์ไลน์เพื่อดูตัวอย่างภาพเคลื่อนไหว
