功能块使用入门

适用于 Wear OS 版本的卡片 2.5 3

---

如需开始在应用中提供功能块，请在应用的 build.gradle 文件中添加以下依赖项。

Groovy

dependencies {
    // Use to implement support for wear tiles
    implementation "androidx.wear.tiles:tiles:1.6.2"

    // Use to utilize standard components and layouts in your tiles
    implementation "androidx.wear.protolayout:protolayout:1.4.2"

    // Use to utilize components and layouts with Material Design in your tiles
    implementation "androidx.wear.protolayout:protolayout-material:1.4.2"

    // Use to include dynamic expressions in your tiles
    implementation "androidx.wear.protolayout:protolayout-expression:1.4.2"

    // Use to preview wear tiles in your own app
    debugImplementation "androidx.wear.tiles:tiles-renderer:1.6.2"

    // Use to fetch tiles from a tile provider in your tests
    testImplementation "androidx.wear.tiles:tiles-testing:1.6.2"
}

Kotlin

dependencies {
    // Use to implement support for wear tiles
    implementation("androidx.wear.tiles:tiles:1.6.2")

    // Use to utilize standard components and layouts in your tiles
    implementation("androidx.wear.protolayout:protolayout:1.4.2")

    // Use to utilize components and layouts with Material Design in your tiles
    implementation("androidx.wear.protolayout:protolayout-material:1.4.2")

    // Use to include dynamic expressions in your tiles
    implementation("androidx.wear.protolayout:protolayout-expression:1.4.2")

    // Use to preview wear tiles in your own app
    debugImplementation("androidx.wear.tiles:tiles-renderer:1.6.2")

    // Use to fetch tiles from a tile provider in your tests
    testImplementation("androidx.wear.tiles:tiles-testing:1.6.2")
}

重要提示：构建 Material 3 卡片时，请始终扩展 Material3TileService，而不是基础 TileService 类或 Horologist 的 SuspendingTileService。Material3TileService 提供了一个固执己见、Kotlin 优先的 API，具有内置协程支持、自动 MaterialScope 主题设置和单次调用资源处理。

主要概念

卡片的构建方式与 Android 应用不同，并且使用了不同的概念：

• 布局模板：定义显示屏上视觉元素的整体排列方式。这通过 primaryLayout() 函数实现。
• 布局元素：表示单个图形元素（例如按钮或卡片），或使用列、buttonGroup 或类似元素组合在一起的多个此类元素。这些内容嵌入在布局模板中。

• 资源：ResourceBuilders.Resources 对象由呈现布局所需的 Android 资源（图片）的键值对映射和版本组成。
• 时间轴：TimelineBuilders.Timeline 对象是一个或多个布局对象实例的列表。您可以提供各种机制和表达式来指明渲染程序何时应从一个布局对象切换到另一个布局对象，例如在特定时间停止显示某个布局。
• 状态：在卡片和应用之间传递的 StateBuilders.State 类型的数据结构，用于使这两个组件能够相互通信。例如，如果点按了卡片上的按钮，则状态会保留该按钮的 ID。您还可以使用映射来交换数据类型。
• 卡片：表示卡片的 TileBuilders.Tile 对象，由时间轴、资源版本 ID、新鲜度间隔和状态组成。
• Protolayout：此术语出现在各种与卡片相关的类的名称中，指的是 Wear OS Protolayout 库，这是一个在各种 Wear OS 平台上使用的图形库。

创建功能块

使用 Material3TileService（推荐）

构建 Material 3 模块（androidx.wear.tiles:tiles:1.6.0 及更高版本）时，请始终扩展 Material3TileService，而不是较低级别的 TileService 类。Material3TileService 提供了一种固定的 Kotlin 优先架构，可简化卡片开发：

• 内置 Kotlin 协程：实现单个挂起 MaterialScope.tileResponse(requestParams: TileRequest): Tile 函数，而不是使用 ListenableFuture 并替换 onTileRequest()。
• 预配置的 MaterialScope：tileResponse() 以 MaterialScope 作为其接收器运行（通过 allowDynamicTheme 和 defaultColorScheme 等构造函数参数进行配置），因此您无需将布局封装在多余的 materialScope() 调用中。
• 单次调用资源注册：包含 ProtoLayoutScope，可在单次系统 binder 调用中自动注册内嵌图片资源并返回功能块布局和资源。由于 Material3TileService 会自动处理资源（final onTileResourcesRequest()），因此请勿替换 onTileResourcesRequest()。

class MyTileService : Material3TileService() {

    override suspend fun MaterialScope.tileResponse(requestParams: TileRequest): Tile =
        tile(
            timeline =
            Timeline.fromLayoutElement(
                primaryLayout(
                    mainSlot = {
                        text("Hello, World!".layoutString, typography = BODY_LARGE)
                    }
                )
            )
        )
}
Tile.kt

底层 TileService 架构

Material3TileService 基于基础 TileService 类构建，本指南中的其余示例使用该类来说明底层概念。

如需在应用中提供卡片，请实现 TileService 类型的服务，并在清单中注册该服务。由此，系统会在调用 onTileRequest() 期间请求必要的图块，并在调用 onTileResourcesRequest() 期间请求资源。

class MyTileService : TileService() {

    override fun onTileRequest(requestParams: RequestBuilders.TileRequest) =
        Futures.immediateFuture(
            Tile.Builder()
                .setResourcesVersion(RESOURCES_VERSION)
                .setTileTimeline(
                    Timeline.fromLayoutElement(
                        materialScope(this, requestParams.deviceConfiguration) {
                            primaryLayout(
                                mainSlot = {
                                    text("Hello, World!".layoutString, typography = BODY_LARGE)
                                }
                            )
                        }
                    )
                )
                .build()
        )

    override fun onTileResourcesRequest(requestParams: ResourcesRequest) =
        Futures.immediateFuture(Resources.Builder().setVersion(RESOURCES_VERSION).build())
}
Tile.kt

重要提示：TileService 是一项绑定服务。如果您替换任何绑定服务生命周期方法，请注意避免与 TileService 专用生命周期方法发生意外交互，这些方法是在单独的异步线程中调用的。

接下来，在 AndroidManifest.xml 文件的 <application> 标记内添加服务。

<service
    android:name=".snippets.m3.tile.MyTileService"
    android:label="@string/tile_label"
    android:description="@string/tile_description"
    android:icon="@mipmap/ic_launcher"
    android:exported="true"
    android:permission="com.google.android.wearable.permission.BIND_TILE_PROVIDER">
    <intent-filter>
        <action android:name="androidx.wear.tiles.action.BIND_TILE_PROVIDER" />
    </intent-filter>

    <meta-data android:name="androidx.wear.tiles.PREVIEW"
        android:resource="@drawable/tile_preview" />
</service>
AndroidManifest.xml

权限和 intent 过滤器会将此服务注册为功能块提供程序。

当用户在手机或手表上配置功能块时，系统会向用户显示图标、标签、说明和预览资源。请注意，预览资源支持 Android 的所有标准资源限定符，因此可以根据屏幕尺寸和设备语言等因素来改变预览。如需查看更多建议，请参阅预览核对清单。

部署应用，并将卡片添加到卡片轮播界面（还有一种对开发者更友好的卡片预览方式，但目前只需手动操作即可）。

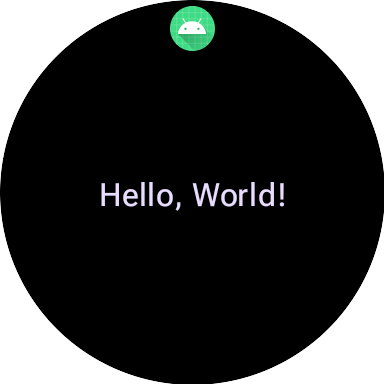

图 1. “Hello World”卡片。

如需查看完整示例，请参阅 GitHub 上的代码示例或代码实验室。

为功能块创建界面

Material 3 Expressive 界面元素是使用由 Kotlin 的类型安全构建器模式提供支持的结构化方法创建的。

注意：本指南使用缩写“M3”来指代可互换的术语“Material 3”“Material Design 3”和“Material You”。缩写“M2.5”指代可互换的术语“Material 2.5”和“Material Design 2.5”。

布局

如需了解如何创建有效且自适应的卡片布局，请参阅卡片的常见布局。

如需创建布局，请执行以下操作：

1. 启动 Material Design 范围：调用 materialScope() 函数，提供所需的 context 和 deviceConfiguration。您可以添加可选参数，例如 allowDynamicTheme 和 defaultColorScheme。allowDynamicTheme 默认情况下为 true，defaultColorScheme 表示在动态颜色不可用（例如用户已关闭该功能）或设备不支持该功能时，或者 allowDynamicTheme 为 false 时使用的ColorScheme。在自定义 TileService 中使用 ImageResource API（例如 backgroundImage()）时，请改为调用 materialScopeWithResources()。

2. 在作用域内构建界面：给定卡片布局的所有界面组件都必须在单个顶级 materialScope() 调用的 lambda 中定义。这些组件函数（例如 primaryLayout() 和 textEdgeButton()）是 MaterialScope 的扩展函数，仅在对此接收器作用域调用时可用。

   materialScope(
       context = context,
       deviceConfiguration =
       requestParams.deviceConfiguration, // requestParams is passed to onTileRequest
       defaultColorScheme = myFallbackColorScheme
   ) {
       // inside the MaterialScope, you can call functions like primaryLayout()
       primaryLayout(
           titleSlot = { text(text = "Title".layoutString) },
           mainSlot = { text(text = "Main Content".layoutString) },
           bottomSlot = {
               textEdgeButton(
                   labelContent = { text("Action".layoutString) },
                   onClick = clickable()
               )
           }
       )
   }
   GetStarted.kt

槽数

在 M3 中，卡片布局采用受 Compose 启发的方法，该方法利用了三个不同的槽位。从上到下依次为：

1. titleSlot，通常用于主标题或页眉。
2. mainSlot，用于核心内容。
3. bottomSlot，通常用于操作或补充信息。边缘按钮也会显示在此处。

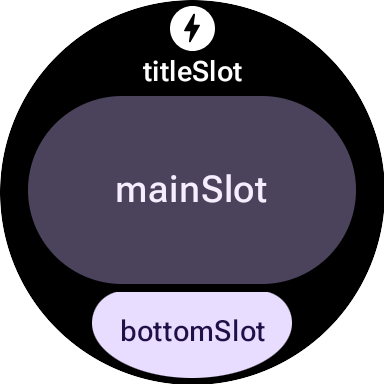

图 2. titleSlot、mainSlot 和 bottomSlot。

每个槽的内容如下：

• titleSlot（可选）：通常是由 text() 生成的几个字词。
• mainSlot（必需）：组件会整理成行、列和按钮组等结构。这些组件还可以相互递归嵌入；例如，列可以包含行。
• bottomSlot（可选）：通常填充贴边按钮或文本标签。

由于功能块无法滚动，因此没有用于分页、滚动或处理长内容列表的组件。请注意，当字体大小增加或文本因翻译而变长时，内容仍应保持可见。

界面组件

protolayout-material3 库提供了大量根据 Material 3 Expressive 规范和界面建议设计的组件。

按钮

按钮主要以操作为导向。它们用于触发特定操作。每个按钮的内容（例如图标或简短文字）用于标识操作。

• textButton()：具有单个槽位的按钮，用于放置（短）文本内容
• iconButton()：具有单个槽位的按钮，用于表示图标
• avatarButton()：胶囊状头像按钮，最多提供三个槽位，用于放置代表垂直堆叠的标签和次要标签的内容，以及旁边的图片（头像）
• imageButton()：可点击的图片按钮，不提供额外的槽位，仅提供图片（例如 backgroundImage 作为背景）
• compactButton()：紧凑按钮，最多提供两个槽位，用于容纳水平堆叠的内容，这些内容表示图标及其旁边的文本
• button()：药丸形按钮，最多提供三个槽位，用于放置代表垂直堆叠的标签和次要标签的内容，以及旁边的图标

边缘按钮

边缘按钮是一种特殊的、全宽度的按钮，锚定在手表圆形屏幕的底部，代表从当前卡片屏幕执行的最重要操作。

• iconEdgeButton()：边缘按钮，提供单个槽位来接收图标或类似的圆形小内容
• textEdgeButton()：边缘按钮，提供单个槽位来接收文本或类似的长宽内容

卡片

卡片主要以信息为导向。它们显示相关结构化数据的集合。虽然您可以创建互动式卡片，但它们通常会显示信息摘要，用户可以点按这些摘要来查看更多详细信息或执行相关操作。

• titleCard()：提供一到三个槽位的片头字幕，通常基于文本
• appCard()：应用卡片，最多提供五个槽位，通常基于文本
• textDataCard()：提供最多三个垂直堆叠槽位的数据卡片，通常基于文本或数字
• iconDataCard()：数据卡片，最多提供三个垂直堆叠的槽位（通常基于文本或数字），并带有一个图标
• graphicDataCard()：图形数据卡片，提供一个用于放置图形数据（例如进度指示器）的槽位，以及最多两个垂直堆叠的槽位（通常用于放置文本说明）

进度指示器

• circularProgressIndicator()：使用径向元素指示目标达成进度
• segmentedCircularProgressIndicator()：使用具有不同阶段的径向元素指示目标的进度

群组布局元素

• buttonGroup()：组件布局，会按水平序列放置其子级
• primaryLayout()：全屏布局，表示建议的 M3 布局样式，该样式具有自适应性，可处理元素的放置，并应用了建议的外边距和内边距

应用主题

在 Material 3 Expressive 中，颜色系统由 29 个标准颜色角色定义，这些角色分为六个组：主色、副色、第三色、错误色、表面色和轮廓色。

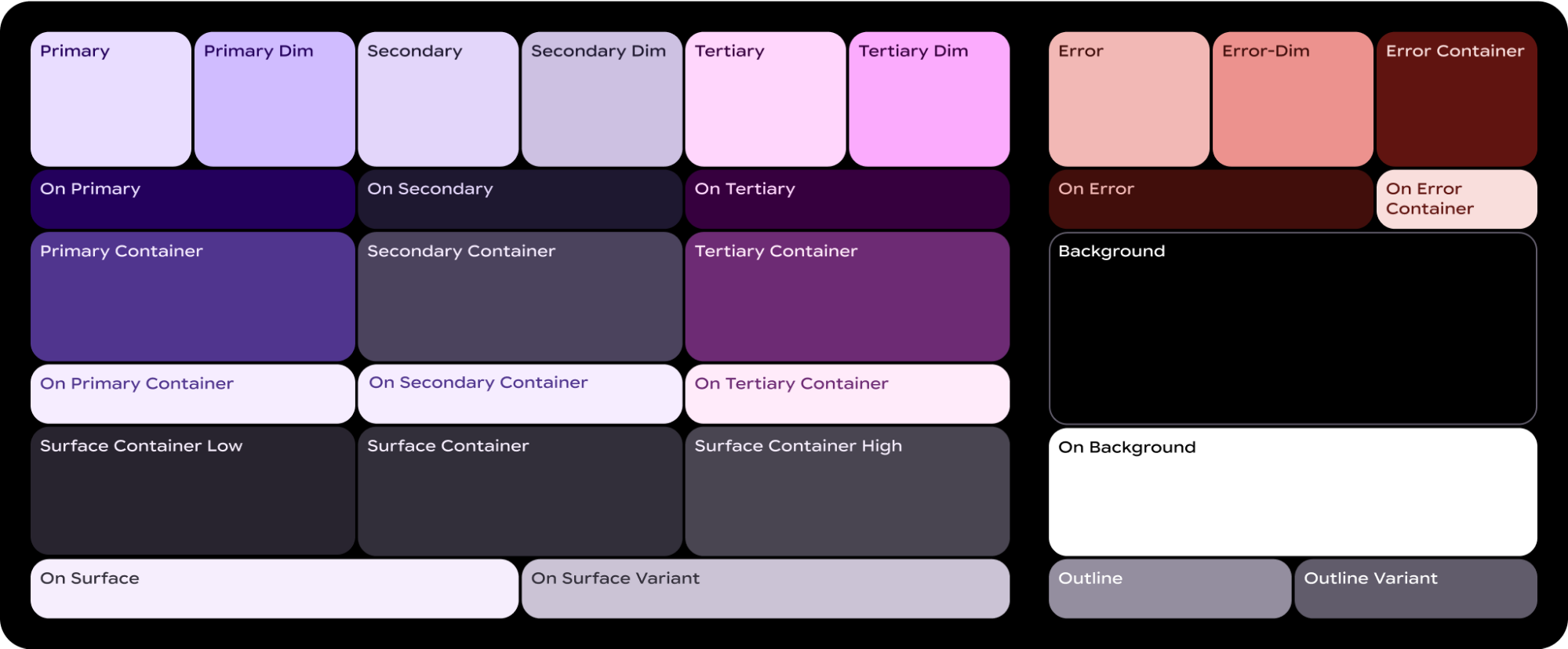

图 3. Material 3 Expressive 颜色系统。

ColorScheme 会将这 29 个角色中的每一个映射到相应的颜色，并且由于它是 MaterialScope 的一部分，且组件必须在其中创建，因此它们会自动从方案中获取颜色。这种方法可让所有界面元素自动遵循 Material Design 标准。

如需让用户在您定义的配色方案（例如反映品牌颜色的配色方案）和系统提供的配色方案（派生自用户当前表盘或由用户选择）之间进行选择，请按如下方式初始化 MaterialScope：

val myColorScheme =
    ColorScheme(
        primary = Color.rgb(0, 0, 255).argb, // Blue
        onPrimary = Color.rgb(255, 255, 255).argb, // White
        // 27 more
    )

materialScope(
    context = context,
    deviceConfiguration = requestParams.deviceConfiguration,
    defaultColorScheme = myColorScheme
) {
    // If the user selects "no theme" in settings, myColorScheme is used.
    // Otherwise, the system-provided theme is used.
}
GetStarted.kt

如果您选择此选项，请提供单色功能块图标，以便正确着色，从而在任何主题背景下都能获得最佳可见性。

如需强制图块以您提供的配色方案显示，请将 allowDynamicTheme 设置为 false，以停用对动态主题的支持：

materialScope(
    context = context,
    deviceConfiguration = requestParams.deviceConfiguration,
    allowDynamicTheme = false,
    defaultColorScheme = myColorScheme
) {
    // myColorScheme is *always* used.
}
GetStarted.kt

颜色

每个单独的组件都会使用 ColorScheme 定义的 29 种颜色角色中的一部分。例如，按钮最多使用四种颜色，默认情况下，这些颜色取自有效 ColorScheme 的“primary”组：

ButtonColors 组件令牌	ColorScheme 角色
containerColor	主要
iconColor	onPrimary
labelColor	onPrimary
secondaryLabelColor	onPrimary（不透明度 0.8）

如需详细了解如何为 Wear OS 设计应用颜色，请参阅颜色设计指南。

您可能需要针对特定界面元素偏离默认颜色令牌。例如，您可能希望某个 textEdgeButton 使用“次要”或“第三”组中的颜色，而不是“主要”组中的颜色，以便突出显示并提供更好的对比度。

您可以通过以下几种方式自定义组件颜色：

1. 使用辅助函数获取预定义颜色。使用 filledTonalButtonColors() 等辅助函数为 Material 3 Expressive 应用标准按钮样式。这些函数会创建预配置的 ButtonColors 实例，这些实例会将填充、色调或轮廓等常见样式映射到 MaterialScope 内活跃 ColorScheme 中的相应角色。这样，您就可以应用一致的样式，而无需为常见按钮类型手动定义每种颜色。

   textEdgeButton(
       colors = filledButtonColors(), // default
       /* OR colors = filledTonalButtonColors() */
       /* OR colors = filledVariantButtonColors() */
       // ... other parameters
   )
   GetStarted.kt

   对于卡片，请使用等效的 filledCardColors() 系列函数。

   如果您只需要更改一两个令牌，还可以使用辅助函数的 copy() 方法修改其返回的 ButtonColors 对象：

   textEdgeButton(
       colors =
       filledButtonColors()
           .copy(
               containerColor = colorScheme.tertiary,
               labelColor = colorScheme.onTertiary
           ),
       // ... other parameters
   )
   GetStarted.kt

2. 明确提供替换颜色角色。创建您自己的 ButtonColors 对象，并将其传递给组件。对于卡片，请使用等效的 CardColors 对象。

   textEdgeButton(
       colors =
       ButtonColors(
           // the materialScope makes colorScheme available
           containerColor = colorScheme.secondary,
           iconColor = colorScheme.secondaryDim,
           labelColor = colorScheme.onSecondary,
           secondaryLabelColor = colorScheme.onSecondary
       ),
       // ... other parameters
   )
   GetStarted.kt

3. 指定固定颜色（请谨慎使用）。虽然通常建议按语义角色（例如 colorScheme.primary）指定颜色，但您也可以直接提供颜色值。应谨慎使用此方法，因为它可能会导致与整体主题不一致，尤其是在主题动态变化的情况下。

   textEdgeButton(
       colors = filledButtonColors().copy(
           containerColor = android.graphics.Color.RED.argb, // Using named colors
           labelColor = 0xFFFFFF00.toInt().argb // Using a hex code for yellow
       ),
       // ... other parameters
   )
   GetStarted.kt

排版

如需详细了解如何在设计中有效使用排版，请参阅排版设计指南。

为了在整个 Wear OS 平台上实现视觉一致性并优化性能，卡片上的所有文本都会使用系统提供的字体进行渲染。也就是说，功能块不支持自定义字体。在 Wear OS 6 及更高版本中，这是一种 OEM 专用字体。在大多数情况下，它将是可变字体，可提供更具表现力的体验和更精细的控制。

如需创建文本样式，您通常需要将 text() 方法与排版常量结合使用。借助此组件，您可以使用 Material 3 Expressive 中预定义的排版角色，这有助于您的功能块遵循既定的排版最佳实践，从而提高可读性和层次感。 该库提供了一组 18 个语义排版常量，例如 BODY_MEDIUM。这些常量还会影响大小以外的字体轴。

text(
    text = "Hello, World!".layoutString,
    typography = BODY_MEDIUM,
)
GetStarted.kt

如需进行更多控制，您可以提供其他设置。在 Wear OS 6 及更高版本中，系统可能会使用可变字体，您可以沿斜体、粗细、宽度和圆度轴修改该字体。您可以使用 settings 参数控制这些轴：

text(
    text = "Hello, World".layoutString,
    italic = true,

    // Use elements defined in androidx.wear.protolayout.LayoutElementBuilders.FontSetting
    settings =
    listOf(
        weight(500),
        width(100F),
        roundness(100)
    ),
)
GetStarted.kt

最后，如果您需要控制大小或字母间距（不推荐），请使用 basicText() 而不是 text()，并使用 fontStyle() 为 fontStyle 属性构造一个值。

形状和外边距

您可以使用 shape 属性更改几乎每个组件的圆角半径。值来自 MaterialScope 属性 shapes：

textButton(
    height = expand(),
    width = expand(),
    shape = shapes.medium, // OR another value like shapes.full
    colors = filledVariantButtonColors(),
    labelContent = { text("Hello, World!".layoutString) },
)
GetStarted.kt

更改组件的形状后，如果您认为组件在显示屏边缘周围留出的空间过多或过少，请使用 primaryLayout() 的 margin 参数调整外边距：

primaryLayout(
    mainSlot = {
        textButton(
            shape = shapes.small,
            /* ... */
        )
    },
    // margin constants defined in androidx.wear.protolayout.material3.PrimaryLayoutMargins
    margins = MAX_PRIMARY_LAYOUT_MARGIN,
)
GetStarted.kt

注意：卡片不支持在按钮形状之间进行形状变形，而使用 Compose for Wear OS 的应用支持此功能。例如，没有与 IconToggleButtonShapes 等效的卡片。

弧形

支持以下 Arc 容器子元素：

• ArcLine：沿着弧形渲染一条曲线。
• ArcText：沿着弧形渲染曲线文本。
• ArcAdapter：沿着弧形渲染基本布局元素，在弧线的切线方向上进行绘制。

注意：使用 ArcText 会沿着弧形绘制曲线文本，而在 ArcAdapter 中使用 Text 则会沿着弧线的切线绘制直线文本。

如需了解详情，请参阅每种元素类型的参考文档。

修饰符

对于每种可用的布局元素，您都可以选择对其应用修饰符。这些修饰符有以下用途：

• 更改布局的视觉外观。例如，为布局元素添加背景、边框或内边距。
• 添加有关布局的元数据。例如，为布局元素添加 semantics 修饰符，以便与屏幕阅读器结合使用。
• 添加功能。例如，为布局元素添加 clickable 修饰符，使用户可与功能块互动。如需了解详情，请参阅与功能块互动。

例如，我们可以自定义 Image 的默认外观和元数据，如以下代码示例所示：

private fun myImage(): LayoutElement =
    Image.Builder()
        .setWidth(dp(24f))
        .setHeight(dp(24f))
        .setResourceId("image_id")
        .setModifiers(
            Modifiers.Builder()
                .setBackground(Background.Builder().setColor(argb(0xFFFF0000.toInt())).build())
                .setPadding(ModifiersBuilders.Padding.Builder().setStart(dp(12f)).build())
                .setSemantics(Semantics.Builder().setContentDescription("Image description").build())
                .build()
        )
        .build()
Tile.kt

Spannable

Spannable 是一种特殊的容器，其元素布局方式与文本类似。如果您想仅针对一大段文本中的一个子字符串应用不同样式，使用 Text 元素是不可能实现的，此时 Spannable 就非常有用。

Spannable 容器中填充的是 Span 子元素。不允许填充其他子元素或嵌套的 Spannable 实例。

Span 子元素有两种类型：

• SpanText：渲染特定样式的文本。
• SpanImage：渲染内嵌文本的图片。

例如，您可以将“Hello world”功能块中的“world”设为斜体，并在两个单词之间插入图片，如以下代码示例所示：

private fun mySpannable(): LayoutElement =
    LayoutElementBuilders.Spannable.Builder()
        .addSpan(SpanText.Builder().setText("Hello ").build())
        .addSpan(SpanImage.Builder().setWidth(dp(24f)).setHeight(dp(24f)).setResourceId("image_id").build())
        .addSpan(
            SpanText.Builder()
                .setText("world")
                .setFontStyle(FontStyle.Builder().setItalic(true).build())
                .build()
        )
        .build()
Tile.kt

使用资源

重要提示：使用 Material3TileService 时，如果您将 ImageResource（例如 imageResource(androidImageResource(R.drawable.icon))）直接传递给 Material 3 组件（例如 icon() 或 backgroundImage()），系统会通过其内置的 ProtoLayoutScope 自动注册资源。请勿在 Material3TileService 中替换 onTileResourcesRequest()。

功能块无法访问应用的任何资源。这意味着您无法将 Android 图片 ID 传递给 Image 布局元素并指望应用能够对其进行解析。您需要替换 onTileResourcesRequest() 方法并手动提供所有资源。

在 onTileResourcesRequest() 方法中，您可以通过以下两种方式提供图片：

• 使用 setAndroidResourceByResId() 提供可绘制资源。
• 使用 setInlineResource() 以 ByteArray 形式提供动态图片。

override fun onTileResourcesRequest(
    requestParams: ResourcesRequest
) = Futures.immediateFuture(
    Resources.Builder()
        .setVersion("1")
        .addIdToImageMapping(
            "image_from_resource",
            ResourceBuilders.ImageResource.Builder()
                .setAndroidResourceByResId(
                    ResourceBuilders.AndroidImageResourceByResId.Builder()
                        .setResourceId(R.drawable.ic_walk)
                        .build()
                ).build()
        )
        .addIdToImageMapping(
            "image_inline",
            ResourceBuilders.ImageResource.Builder()
                .setInlineResource(
                    ResourceBuilders.InlineImageResource.Builder()
                        .setData(imageAsByteArray)
                        .setWidthPx(48)
                        .setHeightPx(48)
                        .setFormat(ResourceBuilders.IMAGE_FORMAT_RGB_565)
                        .build()
                ).build()
        ).build()
)
Tile.kt

功能块预览图片核对清单

系统会在功能块轮播界面编辑器中显示 Android 应用清单中引用的功能块预览图片，以便添加新功能块。此编辑器既会显示在 Wear OS 设备上，也会显示在手机上的手表配套应用中。

为了帮助用户充分利用此预览图片，请验证有关卡片的以下详细信息：

• 反映最新设计。预览应准确呈现卡片的最新设计。
• 使用推荐的尺寸。为提供最佳显示质量和良好的用户体验，预览图片的尺寸应为 400 像素 x 400 像素。
• 使用静态色彩主题。使用功能块的静态色彩主题，而非动态色彩主题。
• 包含应用图标。确认应用的图标显示在预览图片的顶部。
• 显示已加载/已登录状态。预览画面应显示功能齐全的“已加载”或“已登录”状态，避免出现任何空白或占位符内容。
• 利用资源解析规则进行自定义（可选）。 考虑使用 Android 的资源解析规则来提供与设备的显示大小、语言或语言区域设置相匹配的预览。如果您的卡片在不同设备上的外观有所不同，此功能会特别有用。
