記錄 Java/Kotlin 配置

記錄 Java/Kotlin 配置有助於找出可能導致效能問題的不理想記憶體模式。分析器會顯示下列物件配置相關資訊:

  • 配置的物件類型及其記憶體用量。
  • 每項配置的堆疊追蹤,包括其執行緒所在位置。
  • 物件取消分配的時間。

請記錄正常與極端使用者互動情況下的記憶體配置,以明確找出程式碼是否在短時間內配置過多目標物件,或所配置的目標物件發生記憶體流失。進一步瞭解分析應用程式記憶體的原因。

如何記錄 Java/Kotlin 配置

如要記錄 Java/Kotlin 配置,請在分析器的「Home」分頁中,選取「Track Memory Consumption (Java/Kotlin Allocations)」工作。請注意,您需要可偵錯的應用程式 (使用「Profiler: run 'app' as debuggable (complete data)」),才能記錄 Java/Kotlin 配置。

Android Studio Profiler 中的配置追蹤記錄控制項
Android Studio Profiler 中的配置追蹤記錄控制項。

根據預設,Android Studio 會擷取記憶體中的所有物件分配。如果應用程式會配置大量物件,在分析作業期間可能會發生效能明顯遲緩的情形。如要提升分析作業期間的效能,請前往「Allocation Tracking」下拉式選單,然後選取「Sampled」而非「Full」。取樣時,分析器會定期收集記憶體中的物件配置。

如要在錄製期間強制執行垃圾收集事件,請按一下垃圾桶圖示 。

Java/Kotlin 配置總覽

停止錄製後,您會看到以下內容:

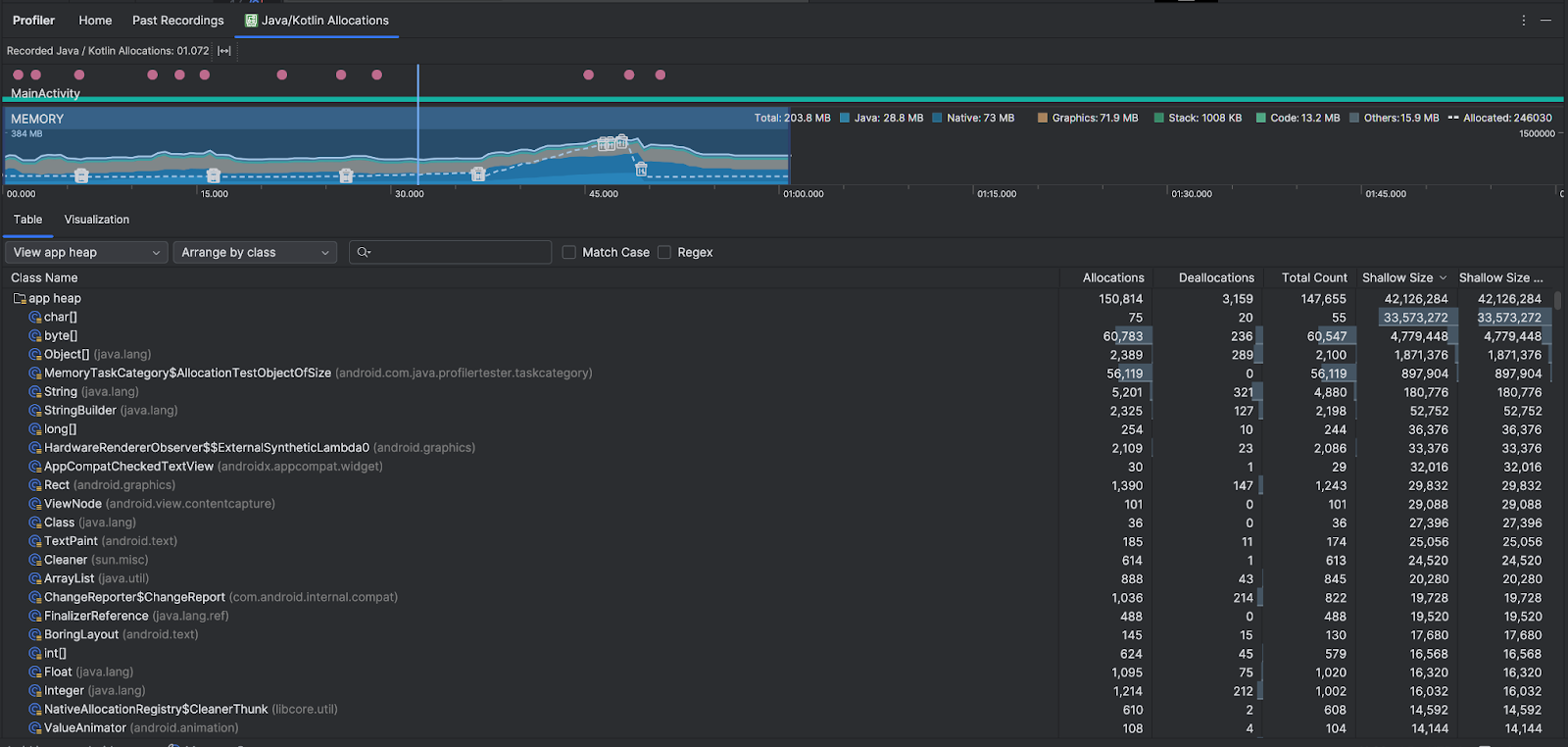

剖析 Java 和 Kotlin 配置記錄總覽
剖析 Java 和 Kotlin 配置記錄總覽。
  • 事件時間軸會顯示活動狀態、使用者輸入事件和螢幕旋轉事件。
  • 記憶體用量時間軸會顯示下列資訊。選取時間軸的一部分,即可篩選特定日期範圍。
    • 堆疊長條圖,顯示每個記憶體類別目前的記憶體用量,以左側 y 軸和頂端的色彩索引鍵表示。
    • 虛線,顯示已配置的物件數量,以右側 y 軸表示。
    • 代表每個垃圾收集事件的圖示。
  • 「Table」(表格) 分頁會顯示類別清單。「Total Count」是所選日期範圍結束時的分配數量 (「Allocations」減去「Deallocations」),因此建議您先對「Total Count」值最高的類別進行偵錯。如果想根據所選日期範圍內的分配量高峰,對類別進行疑難排解,請優先依「Allocations」(分配量) 排序。同樣地,「Remaining Size」是「Allocations Size」減去「Deallocations Size」所得的值 (以位元組為單位)。
  • 按一下「Table」清單中的類別時,「Instance」窗格會隨即開啟,並顯示相關聯物件的清單,包括物件的分配時間、取消分配時間和淺層大小。
  • 「Visualization」(視覺化) 分頁會匯總顯示所選日期範圍內,呼叫堆疊中的所有物件。基本上,這會顯示呼叫堆疊與顯示的執行個體所占用的總記憶體量。第一列會顯示執行緒名稱。根據預設,物件會依分配大小由左至右堆疊;您可以使用下拉式選單變更排序。

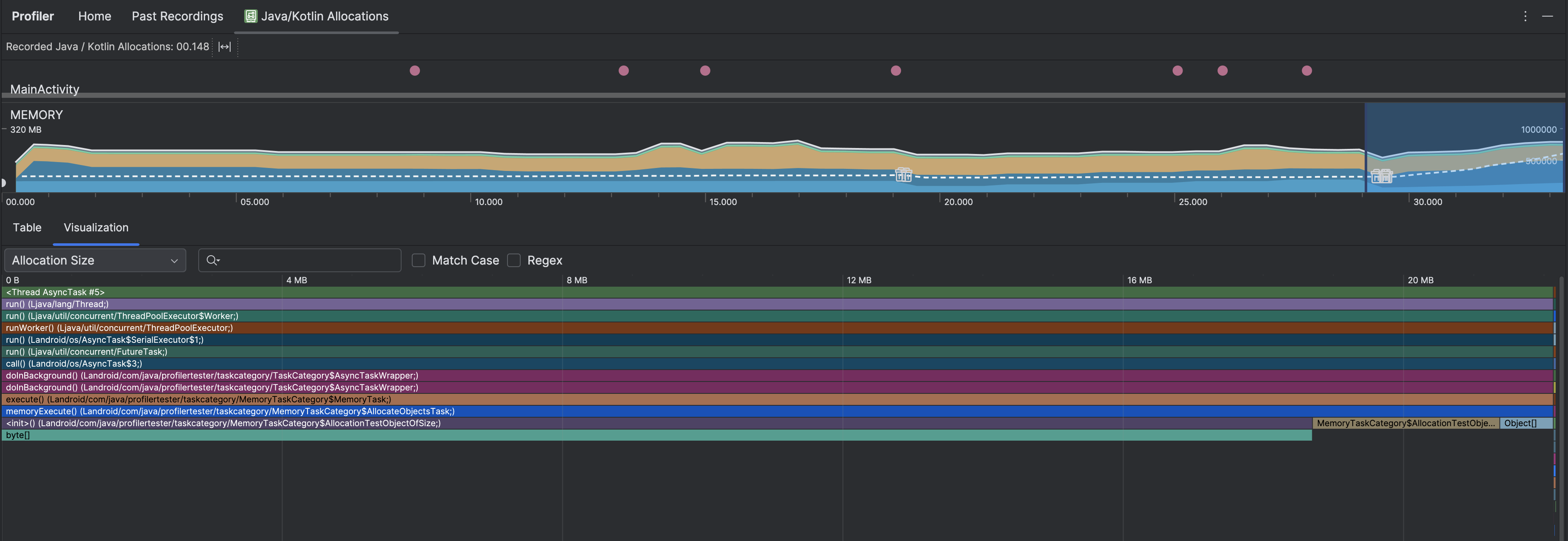

    「圖表」分頁顯示匯總的分配呼叫堆疊

  • 使用堆積下拉式選單,篩選出特定堆積。除了擷取記憶體快照資料時可用的篩選器外,您還可以篩選 JNI 堆積中的類別,該堆積會顯示 Java Native Interface (JNI) 參照的配置和釋放位置。

  • 使用「排列」下拉式選單,選擇配置的排列方式。除了擷取記憶體快照資料時可用的排列方式,您也可以依呼叫堆疊來編排。

記憶體的計算方式

頂端顯示的數字是根據 Android 系統中應用程式提交的所有專用記憶體頁面。這個總數不包含與系統或其他應用程式共用的頁面。記憶體總數可分為以下類別:

記憶體配置類別的顏色圖例
記憶體配置類別的顏色圖例。
  • Java:這類記憶體來自透過 Java 或 Kotlin 程式碼配置的物件。
  • Native:這類記憶體來自透過 C 或 C++ 程式碼配置的物件。

    即使您不是使用 C++ 來編寫應用程式,這裡仍可能會顯示一些原生記憶體,這是因為 Android 架構會使用原生記憶體代您處理各項工作,例如處理圖片素材資源和其他圖像 (即使您使用 Java 或 Kotlin 編寫程式碼)。

  • Graphics:讓圖像緩衝區佇列在螢幕上顯示像素 (包括 GL 表面、GL 材質等) 時所用的記憶體 請注意,這類記憶體會與 CPU 共用,並不是專屬 GPU 記憶體。

  • Stack:應用程式中由原生堆疊和 Java 堆疊使用的記憶體。這通常與應用程式執行的執行緒數量有關。

  • Code:應用程式用來處理程式碼和資源 (例如 DEX 位元碼、經過最佳化或編譯過的 DEX 程式碼、so 程式庫和字型。

  • Others:由應用程式使用但系統不確定如何分類的記憶體。

  • Allocated:由應用程式配置的 Java/Kotlin 物件數量。這不會計入 C 或 C++ 中配置的物件。

檢查分配記錄

如要檢查配置記錄,請按照下列步驟操作:

  1. 瀏覽「Table」分頁中的類別清單,找出「Allocations」或「Total Count」值異常龐大 (取決於您要最佳化的項目),且可能流失的物件。
  2. 在「Instance View」窗格中,點選某個執行個體。視該執行個體適用的內容而定,系統會開啟「Fields」或「Allocation 呼叫堆疊」分頁。使用「Fields」或「Allocation Call Stack」分頁中的資訊,判斷執行個體是否確實必要,或是不必要的重複項目。
執行個體詳細資料窗格,顯示「Fields」和「Allocation 呼叫堆疊」分頁
執行個體詳細資料窗格,顯示「Fields」和「Allocation Call Stack」分頁。

在任何清單項目上按一下滑鼠右鍵,即可跳轉到相關原始碼。

查看全域 JNI 參照

Java Native Interface (JNI) 是一種架構,可讓 Java 程式碼和原生程式碼互相呼叫。JNI 參照是透過原生程式碼手動管理,因此可能會發生下列問題:

  • 原生程式碼使用的 Java 物件保留時間過長。
  • 如果未先明確刪除就捨棄 JNI 參照,Java 堆積上的部分物件可能會無法存取。
  • 全域 JNI 參照數量已達上限。

如要疑難排解這類問題,請在分析器中選取「View JNI heap」,瀏覽所有全域 JNI 參照,並依 Java 類型和原生呼叫堆疊篩選。在「Fields」分頁中的例項欄位上按一下滑鼠右鍵,然後選取「Go to instance」,即可查看相關的分配呼叫堆疊。

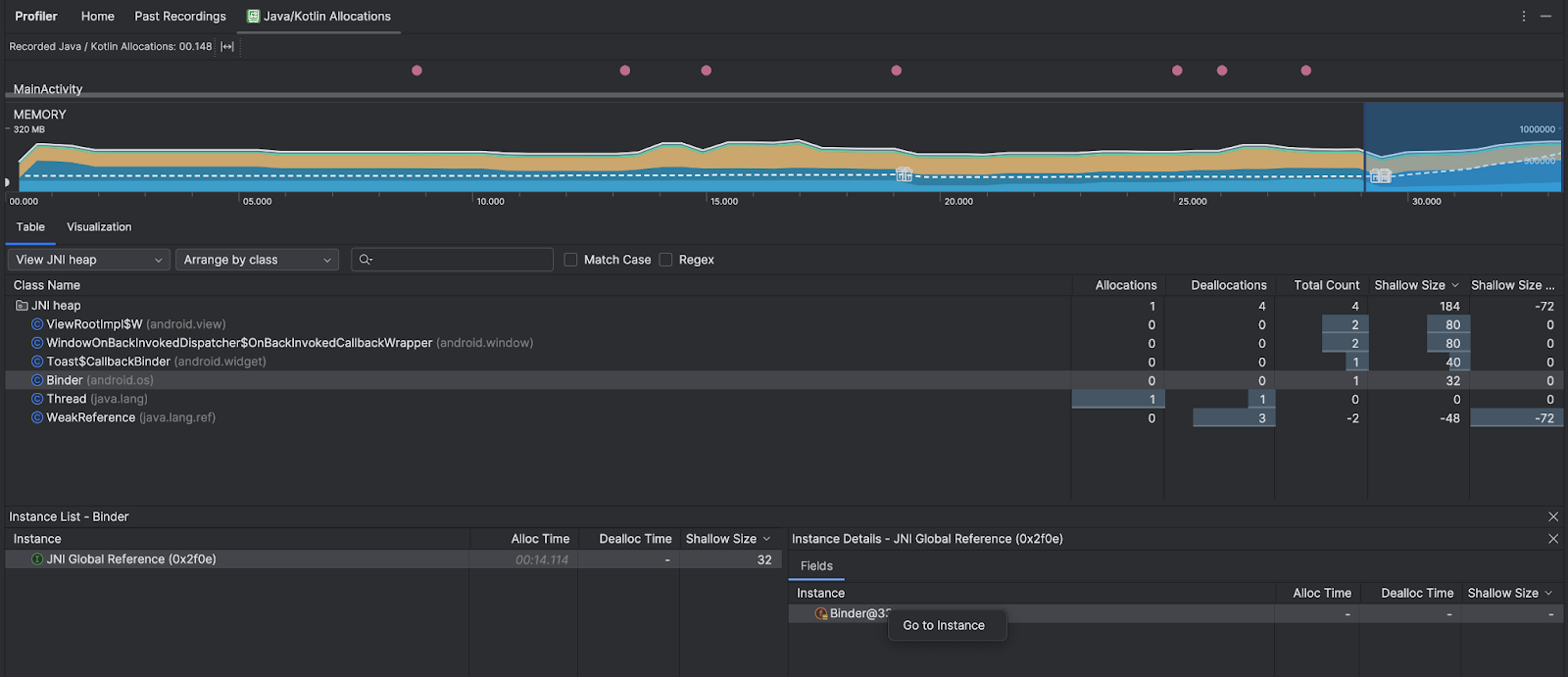

JNI 堆積檢視畫面,顯示全域 JNI 參照
顯示全域 JNI 參照的 JNI 堆積檢視畫面。

「Allocation Call Stack」分頁會顯示 JNI 參照在程式碼中的配置和發布位置。

「Allocation Call Stack」分頁,顯示 JNI 參照的配置和釋出位置
「Allocation Call Stack」分頁,顯示 JNI 參照的配置和發布位置。

如要進一步瞭解 JNI,請參閱「JNI 提示」。
