Compose 中的共用元素轉換

共用元素轉場效果可讓您在內容一致的可組合函式之間順暢轉換。通常用於導覽，讓您在使用者瀏覽不同畫面時，以視覺化方式連結這些畫面。

舉例來說，在下方影片中，你可以看到零食的圖片和名稱從產品資訊頁面分享到詳細資料頁面。

圖 1. Jetsnack 共用元素範例。

在 Compose 中，有幾個高階 API 可協助您建立共用元素：

  • SharedTransitionLayout：實作共用元素轉場效果時，最外層的版面配置。並提供 SharedTransitionScope。可組合項必須位於 SharedTransitionScope 中，才能使用共用元素修飾符。
  • Modifier.sharedElement()：這個修飾符會向 SharedTransitionScope 標記應與其他可組合函式相符的可組合函式。
  • Modifier.sharedBounds()：這個修飾符會向 SharedTransitionScope 標記，指出這個可組合函式的界線應做為轉換發生的容器界線。與 sharedElement() 不同，sharedBounds() 適用於視覺上不同的內容。

在 Compose 中建立共用元素時，請務必瞭解這些元素如何與疊加層和裁剪功能搭配運作。如要進一步瞭解這個重要主題，請參閱剪裁和疊加層一節。

基本用法

本節將建構下列轉場效果，從較小的「清單」項目轉場至較大的詳細項目：

圖 2. 兩個可組合函式之間共用元素轉換的基本範例。

搭配 AnimatedContent、AnimatedVisibility 或 NavHost 使用 Modifier.sharedElement() 是最佳做法，因為這會自動管理可組合函式之間的轉場效果。

起點是現有的基本 AnimatedContent，其中包含 MainContent 和 DetailsContent 可組合函式，然後再加入共用元素：

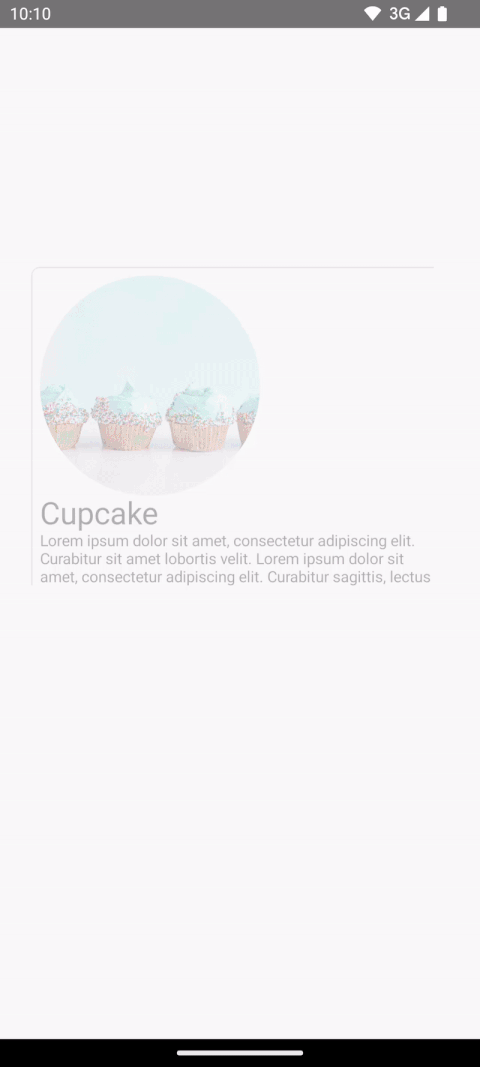

圖 3. 開始 AnimatedContent，不使用任何共用元素轉場效果。

  1. 如要讓共用元素在兩個版面配置之間產生動畫效果，請使用 SharedTransitionLayout 包圍 AnimatedContent 可組合函式。SharedTransitionLayout 和 AnimatedContent 的範圍會傳遞至 MainContent 和 DetailsContent：

    var showDetails by remember {
    mutableStateOf(false)
}
SharedTransitionLayout {
    AnimatedContent(
        showDetails,
        label = "basic_transition"
    ) { targetState ->
        if (!targetState) {
            MainContent(
                onShowDetails = {
                    showDetails = true
                },
                animatedVisibilityScope = this@AnimatedContent,
                sharedTransitionScope = this@SharedTransitionLayout
            )
        } else {
            DetailsContent(
                onBack = {
                    showDetails = false
                },
                animatedVisibilityScope = this@AnimatedContent,
                sharedTransitionScope = this@SharedTransitionLayout
            )
        }
    }
}
    BasicSharedElementSnippets.kt

  2. 在相符的兩個可組合函式中，將 Modifier.sharedElement() 新增至可組合函式修飾符鏈。建立 SharedContentState 物件，並使用 rememberSharedContentState() 記住該物件。SharedContentState 物件會儲存專屬鍵，決定要共用的元素。提供專屬鍵來識別內容，並使用 rememberSharedContentState() 記住項目。AnimatedContentScope 會傳遞至輔助鍵，用於協調動畫。

    @Composable
private fun MainContent(
    onShowDetails: () -> Unit,
    modifier: Modifier = Modifier,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    Row(
        // ...
    ) {
        with(sharedTransitionScope) {
            Image(
                painter = painterResource(id = R.drawable.cupcake),
                contentDescription = "Cupcake",
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(key = "image"),
                        animatedVisibilityScope = animatedVisibilityScope
                    )
                    .size(100.dp)
                    .clip(CircleShape),
                contentScale = ContentScale.Crop
            )
            // ...
        }
    }
}

@Composable
private fun DetailsContent(
    modifier: Modifier = Modifier,
    onBack: () -> Unit,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    Column(
        // ...
    ) {
        with(sharedTransitionScope) {
            Image(
                painter = painterResource(id = R.drawable.cupcake),
                contentDescription = "Cupcake",
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(key = "image"),
                        animatedVisibilityScope = animatedVisibilityScope
                    )
                    .size(200.dp)
                    .clip(CircleShape),
                contentScale = ContentScale.Crop
            )
            // ...
        }
    }
}
    BasicSharedElementSnippets.kt

如要取得共用元素相符的相關資訊，請將 rememberSharedContentState() 擷取至變數，然後查詢 isMatchFound。

這會產生下列自動動畫：

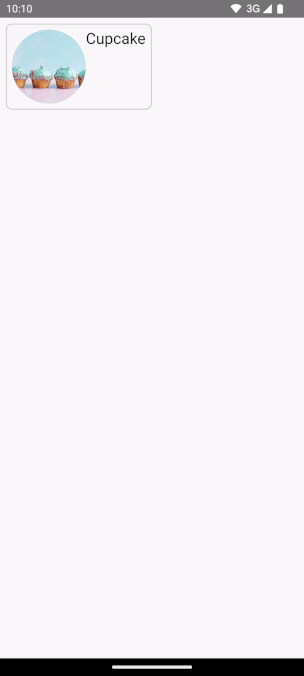

圖 4. 兩個可組合函式之間共用元素轉換的基本範例。

您可能會發現整個容器的背景顏色和大小仍使用預設的 AnimatedContent 設定。

共用邊界與共用元素

Modifier.sharedBounds() 與 Modifier.sharedElement() 類似。 不過，修飾符有以下差異：

  • sharedBounds() 適用於視覺上不同的內容，但應在狀態之間共用相同區域，而 sharedElement() 則預期內容相同。
  • 使用 sharedBounds() 時，進入和離開畫面的內容在兩種狀態之間的轉場期間會顯示，而使用 sharedElement() 時，只有目標內容會顯示在轉換的界線中。Modifier.sharedBounds() 具有 enter 和 exit 參數，可指定內容的轉場效果，與 AnimatedContent 的運作方式類似。
  • sharedBounds() 最常見的用途是容器轉換模式，而 sharedElement() 的用途範例則是英雄轉場效果。
  • 使用 Text 可組合函式時，建議使用 sharedBounds() 支援字型變化，例如在斜體和粗體之間轉換，或變更顏色。

在先前的範例中，將 Modifier.sharedBounds() 新增至兩種不同情境中的 Row 和 Column，即可共用兩者的界線並執行轉場動畫，讓兩者之間可以互相成長：

@Composable
private fun MainContent(
    onShowDetails: () -> Unit,
    modifier: Modifier = Modifier,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    with(sharedTransitionScope) {
        Row(
            modifier = Modifier
                .padding(8.dp)
                .sharedBounds(
                    rememberSharedContentState(key = "bounds"),
                    animatedVisibilityScope = animatedVisibilityScope,
                    enter = fadeIn(),
                    exit = fadeOut(),
                    resizeMode = SharedTransitionScope.ResizeMode.ScaleToBounds()
                )
                // ...
        ) {
            // ...
        }
    }
}

@Composable
private fun DetailsContent(
    modifier: Modifier = Modifier,
    onBack: () -> Unit,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    with(sharedTransitionScope) {
        Column(
            modifier = Modifier
                .padding(top = 200.dp, start = 16.dp, end = 16.dp)
                .sharedBounds(
                    rememberSharedContentState(key = "bounds"),
                    animatedVisibilityScope = animatedVisibilityScope,
                    enter = fadeIn(),
                    exit = fadeOut(),
                    resizeMode = SharedTransitionScope.ResizeMode.ScaleToBounds()
                )
                // ...

        ) {
            // ...
        }
    }
}
SharedBoundsSnippets.kt

圖 5. 兩個可組合函式之間的共用界線。

瞭解範圍

如要使用 Modifier.sharedElement()，可組合函式必須位於 SharedTransitionScope 中。SharedTransitionLayout 可組合函式會提供 SharedTransitionScope。請務必將其放置在 UI 階層中，與要共用元素的頂層點相同。

一般來說，可組合項也應放在 AnimatedVisibilityScope 內。除非您手動管理顯示狀態，否則通常會使用 AnimatedContent 在可組合項之間切換，或直接使用 AnimatedVisibility，或使用 NavHost 可組合函式來提供這項資訊。如要使用多個範圍，請將所需範圍儲存在 CompositionLocal 中、在 Kotlin 中使用內容接收器，或將範圍做為參數傳遞至函式。

如果您要追蹤多個範圍，或是階層結構非常深層，請使用 CompositionLocals。CompositionLocal 可讓你選擇要儲存及使用的確切範圍。另一方面，使用內容接收器時，階層中的其他版面配置可能會意外覆寫提供的範圍。舉例來說，如果您有多個巢狀 AnimatedContent，範圍可能會遭到覆寫。

val LocalNavAnimatedVisibilityScope = compositionLocalOf<AnimatedVisibilityScope?> { null }
val LocalSharedTransitionScope = compositionLocalOf<SharedTransitionScope?> { null }

@Composable
private fun SharedElementScope_CompositionLocal() {
    // An example of how to use composition locals to pass around the shared transition scope, far down your UI tree.
    // ...
    SharedTransitionLayout {
        CompositionLocalProvider(
            LocalSharedTransitionScope provides this
        ) {
            // This could also be your top-level NavHost as this provides an AnimatedContentScope
            AnimatedContent(state, label = "Top level AnimatedContent") { targetState ->
                CompositionLocalProvider(LocalNavAnimatedVisibilityScope provides this) {
                    // Now we can access the scopes in any nested composables as follows:
                    val sharedTransitionScope = LocalSharedTransitionScope.current
                        ?: throw IllegalStateException("No SharedElementScope found")
                    val animatedVisibilityScope = LocalNavAnimatedVisibilityScope.current
                        ?: throw IllegalStateException("No AnimatedVisibility found")
                }
                // ...
            }
        }
    }
}
BasicSharedElementSnippets.kt

或者，如果階層結構並未深度巢狀化，您可以將範圍做為參數傳遞：

@Composable
fun MainContent(
    animatedVisibilityScope: AnimatedVisibilityScope,
    sharedTransitionScope: SharedTransitionScope
) {
}

@Composable
fun Details(
    animatedVisibilityScope: AnimatedVisibilityScope,
    sharedTransitionScope: SharedTransitionScope
) {
}
BasicSharedElementSnippets.kt

與「AnimatedVisibility」共用的元素

先前的範例說明如何搭配 AnimatedContent 使用共用元素，但共用元素也適用於 AnimatedVisibility。

舉例來說，在這個延遲格線範例中，每個元素都會包裝在 AnimatedVisibility 中。點選項目時，內容會產生視覺效果，彷彿從 UI 中拉出，進入類似對話方塊的元件。

var selectedSnack by remember { mutableStateOf<Snack?>(null) }

SharedTransitionLayout(modifier = Modifier.fillMaxSize()) {
    LazyColumn(
        // ...
    ) {
        items(listSnacks) { snack ->
            AnimatedVisibility(
                visible = snack != selectedSnack,
                enter = fadeIn() + scaleIn(),
                exit = fadeOut() + scaleOut(),
                modifier = Modifier.animateItem()
            ) {
                Box(
                    modifier = Modifier
                        .sharedBounds(
                            sharedContentState = rememberSharedContentState(key = "${snack.name}-bounds"),
                            // Using the scope provided by AnimatedVisibility
                            animatedVisibilityScope = this,
                            clipInOverlayDuringTransition = OverlayClip(shapeForSharedElement)
                        )
                        .background(Color.White, shapeForSharedElement)
                        .clip(shapeForSharedElement)
                ) {
                    SnackContents(
                        snack = snack,
                        modifier = Modifier.sharedElement(
                            sharedContentState = rememberSharedContentState(key = snack.name),
                            animatedVisibilityScope = this@AnimatedVisibility
                        ),
                        onClick = {
                            selectedSnack = snack
                        }
                    )
                }
            }
        }
    }
    // Contains matching AnimatedContent with sharedBounds modifiers.
    SnackEditDetails(
        snack = selectedSnack,
        onConfirmClick = {
            selectedSnack = null
        }
    )
}
AnimatedVisibilitySharedElementSnippets.kt

圖 6. 與「AnimatedVisibility」共用的元素。

修飾符排序

使用 Modifier.sharedElement() 和 Modifier.sharedBounds() 時，修飾符鏈的順序很重要，這點與其餘 Compose 相同。如果影響大小的修飾符位置不正確，共用元素比對時可能會發生非預期的視覺跳動。

舉例來說，如果您在兩個共用元素的不同位置放置邊框間距修飾符，動畫就會出現視覺差異。

var selectFirst by remember { mutableStateOf(true) }
val key = remember { Any() }
SharedTransitionLayout(
    Modifier
        .fillMaxSize()
        .padding(10.dp)
        .clickable {
            selectFirst = !selectFirst
        }
) {
    AnimatedContent(targetState = selectFirst, label = "AnimatedContent") { targetState ->
        if (targetState) {
            Box(
                Modifier
                    .padding(12.dp)
                    .sharedBounds(
                        rememberSharedContentState(key = key),
                        animatedVisibilityScope = this@AnimatedContent
                    )
                    .border(2.dp, Color.Red)
            ) {
                Text(
                    "Hello",
                    fontSize = 20.sp
                )
            }
        } else {
            Box(
                Modifier
                    .offset(180.dp, 180.dp)
                    .sharedBounds(
                        rememberSharedContentState(
                            key = key,
                        ),
                        animatedVisibilityScope = this@AnimatedContent
                    )
                    .border(2.dp, Color.Red)
                    // This padding is placed after sharedBounds, but it doesn't match the
                    // other shared elements modifier order, resulting in visual jumps
                    .padding(12.dp)

            ) {
                Text(
                    "Hello",
                    fontSize = 36.sp
                )
            }
        }
    }
}
BasicSharedElementSnippets.kt

相符的界線

不相符的邊界：請注意，共用元素動畫會稍微偏離，因為需要調整大小才能符合不正確的邊界

共用元素修飾符之前使用的修飾符會為共用元素修飾符提供限制，這些限制隨後會用於衍生初始和目標界線，以及後續的界線動畫。

在共用元素修飾符之後使用的修飾符，會使用先前的限制條件來測量及計算子項的目標大小。共用元素修飾符會建立一系列動畫限制，逐步將子項從初始大小轉換為目標大小。

但如果您在動畫中使用 resizeMode = ScaleToBounds()，或在可組合函式中使用 Modifier.skipToLookaheadSize()，則不在此限。在本例中，Compose 會使用目標限制條件配置子項，並使用縮放比例執行動畫，而非變更版面配置大小本身。

專屬鍵

處理複雜的共用元素時，建議建立非字串的鍵，因為字串容易比對錯誤。各個鍵值不得重複，否則系統無法比對。舉例來說，在 Jetsnack 中，我們有下列共用元素：

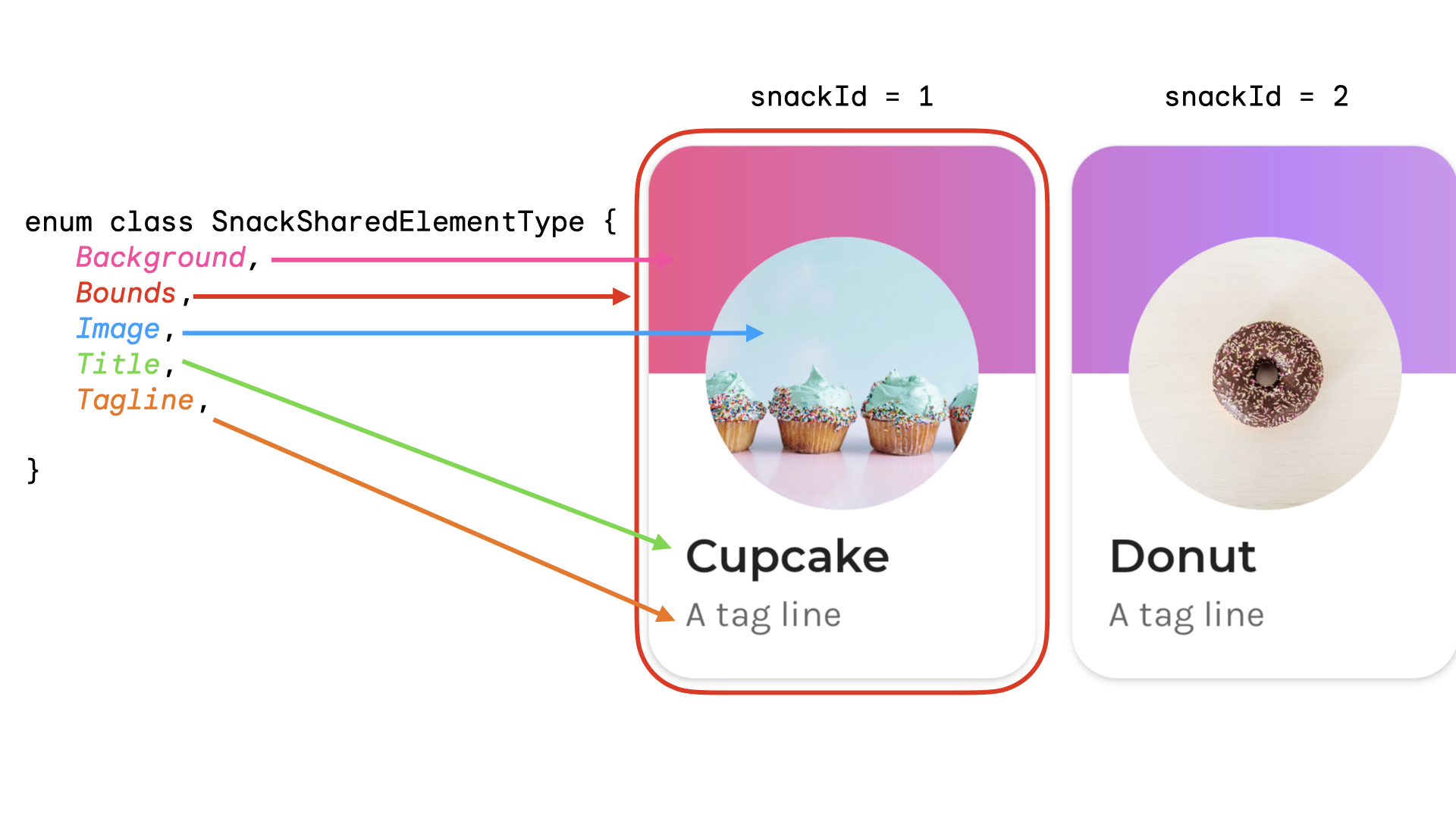

圖 7. 圖片：顯示 Jetsnack，並標註每個 UI 部分。

您可以建立列舉，代表共用元素類型。在這個範例中，零食資訊卡也可能出現在主畫面上的多個不同位置，例如「熱門」和「推薦」部分。您可以建立具有 snackId、origin (「熱門」/「建議」) 和要共用元素 type 的鍵：

data class SnackSharedElementKey(
    val snackId: Long,
    val origin: String,
    val type: SnackSharedElementType
)

enum class SnackSharedElementType {
    Bounds,
    Image,
    Title,
    Tagline,
    Background
}

@Composable
fun SharedElementUniqueKey() {
    // ...
            Box(
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(
                            key = SnackSharedElementKey(
                                snackId = 1,
                                origin = "latest",
                                type = SnackSharedElementType.Image
                            )
                        ),
                        animatedVisibilityScope = this@AnimatedVisibility
                    )
            )
            // ...
}
BasicSharedElementSnippets.kt

建議使用資料類別做為鍵，因為這類別會實作 hashCode() 和 isEquals()。

手動管理共用元素的顯示狀態

如果未使用 AnimatedVisibility 或 AnimatedContent，可以自行管理共用元素的顯示設定。使用 Modifier.sharedElementWithCallerManagedVisibility() 並提供您自己的條件，決定項目是否應顯示：

var selectFirst by remember { mutableStateOf(true) }
val key = remember { Any() }
SharedTransitionLayout(
    Modifier
        .fillMaxSize()
        .padding(10.dp)
        .clickable {
            selectFirst = !selectFirst
        }
) {
    Box(
        Modifier
            .sharedElementWithCallerManagedVisibility(
                rememberSharedContentState(key = key),
                !selectFirst
            )
            .background(Color.Red)
            .size(100.dp)
    ) {
        Text(if (!selectFirst) "false" else "true", color = Color.White)
    }
    Box(
        Modifier
            .offset(180.dp, 180.dp)
            .sharedElementWithCallerManagedVisibility(
                rememberSharedContentState(
                    key = key,
                ),
                selectFirst
            )
            .alpha(0.5f)
            .background(Color.Blue)
            .size(180.dp)
    ) {
        Text(if (selectFirst) "false" else "true", color = Color.White)
    }
}
BasicSharedElementSnippets.kt

目前限制

這些 API 有一些限制。最值得注意的是：

  • 系統不支援 Views 和 Compose 之間的互通性。包括任何包裝 AndroidView 的可組合項，例如 Dialog 或 ModalBottomSheet。
  • 系統不會自動為下列項目套用動畫：
    • Shared Image 可組合函式：
      • ContentScale 預設不會顯示動畫。並自動對齊設定的結尾時間 ContentScale。
    • 形狀剪裁 - 系統不支援在形狀之間自動產生動畫，例如在項目轉換時，從正方形動畫轉換為圓形。
    • 如為不支援的情況，請使用 Modifier.sharedBounds()，而非 sharedElement()，並在項目上新增 Modifier.animateEnterExit()。
