使用 Resource Manager 管理应用的界面资源

Resource Manager 是一个工具窗口，用于在应用中导入、创建、管理和使用资源。若要打开该工具窗口，您可以从菜单中依次选择 View > Tool Windows > Resource Manager，也可以在左侧栏中选择 Resource Manager。

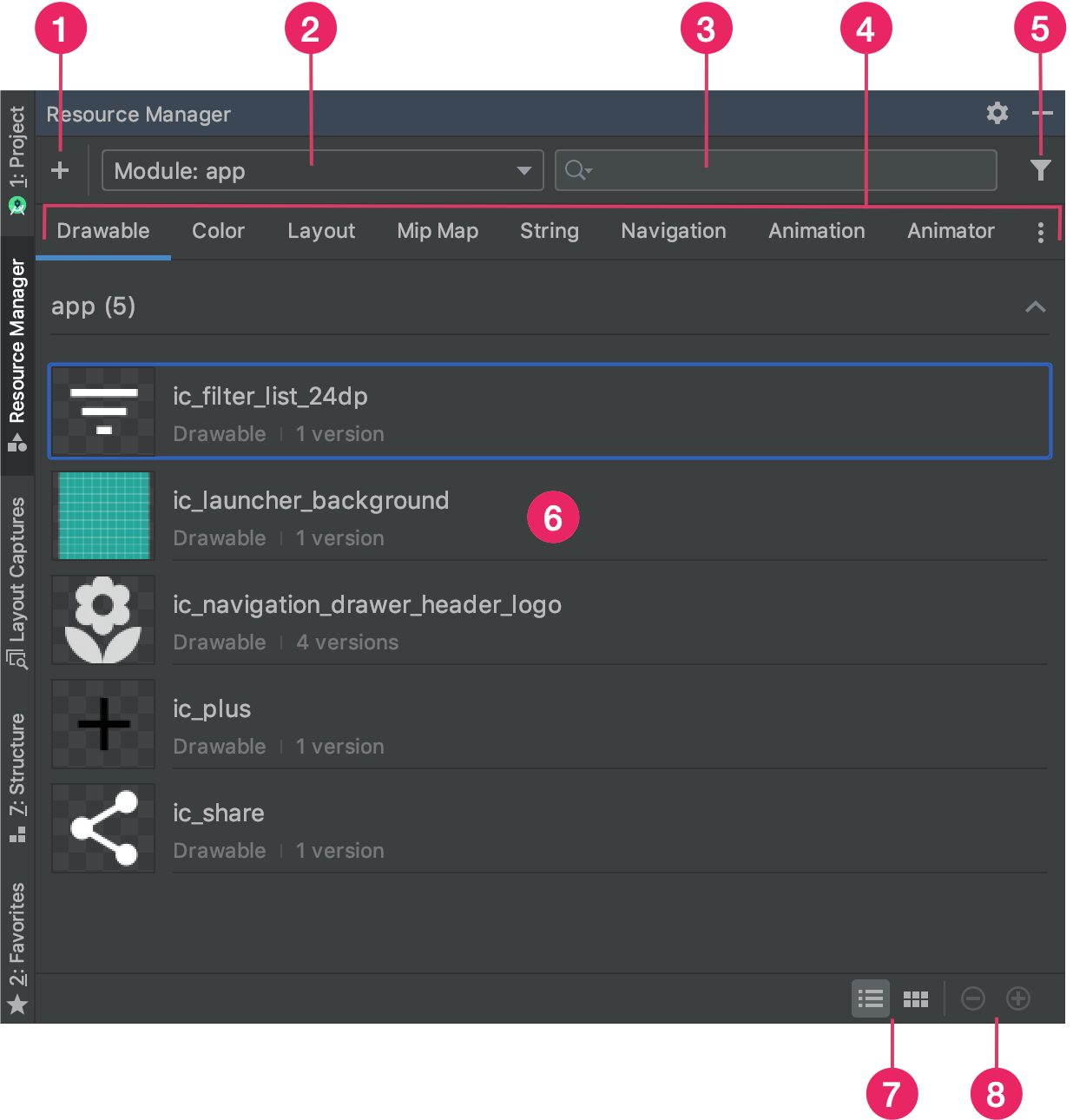

图 1：Resource Manager 工具窗口。

1. 点击 Add 图标 可向项目添加新的资源。您可以添加图片资源、矢量资源、字体或资源文件和值，也可以将可绘制对象导入到项目中。
2. 选择一个模块可查看该模块专属的资源。
3. 使用搜索栏在项目的所有模块中搜索资源。
4. 按照 Resource Manager 中的类型显示资源。 使用这些标签页可在各种资源类型之间切换。点击溢出图标 可显示其他资源类型。
5. 借助过滤器按钮，过滤本地相关模块、外部库和 Android 框架中显示的资源。您还可以使用该过滤器来显示主题背景属性。
6. 在主要内容区域中预览您的资源。右键点击某项资源可打开上下文菜单，您可以通过该菜单重命名资源、在应用中搜索使用了该资源的位置。
7. 点击这些按钮能够以图块或列表形式列出资源。
8. 点击这些按钮可更改资源的预览大小。

除了上述功能之外，Resource Manager 还提供了一种将可绘制对象批量导入项目中的方法。若要批量导入，您可以采用以下任一方法：

• 将图片文件（包括 SVG 文件）直接拖动到 Resource Manager 中。
• 使用 Import Drawables 向导。

如需了解详情，请参阅将可绘制对象导入项目中部分。

如需查看更多详细信息，请在 Resource Manager 中双击相应的资源。如果某项资源有多个版本，此详细视图将显示每个版本以及所有关联的限定符，如图 2 所示。您可以在此视图中双击特定版本以在编辑器窗口中打开它。

图 2：显示适用于不同屏幕密度的图片资源版本的 Resource Manager。

将可绘制对象导入项目中

您可以使用 Resource Manager 将图片资源导入项目中。如需查看受支持的图片类型列表，请参阅图片支持。

若要将图片资源导入项目中，请执行以下操作：

1. 将图片直接拖动到 Android Studio 的 Resource Manager 窗口中。

   • 除此以外，您还可以：
     1. 点击加号图标 (+).
     2. 选择 Import Drawables，如图 3 所示。
     3. 选择要导入的文件和文件夹。

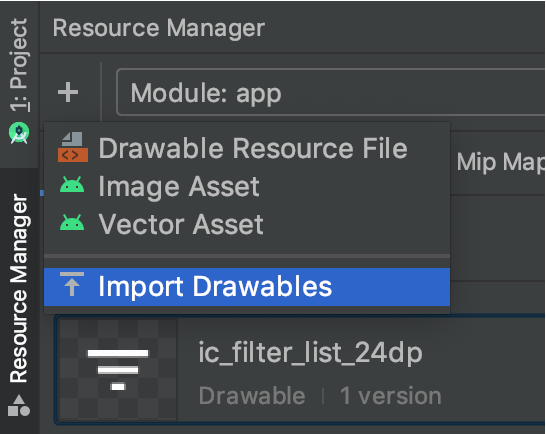

   图 3：从菜单中选择 Import Drawables。

2. 此时将显示 Import drawables 对话框，如图 4 所示。此对话框会显示您要导入的资源的列表。您可以通过点击资源预览上方的文本框来重命名资源。

   如果您要提供同一资源的多个版本，请添加设备配置限定符（如以下部分中所述），以描述资源支持的特定配置。

   例如，如果您要为同一资源提供适用于不同屏幕密度的多个版本，则可以为每个版本添加一个 Density 限定符。请注意，如果两项或多项资源具有相同的名称和限定符，则仅导入一个版本。

   如需详细了解资源限定符，请参阅提供备用资源。



   图 4：Import drawables 对话框。

   为资源命名并添加任何所需的限定符后，点击 Next。

3. 下一个屏幕会显示要导入的资源的摘要。准备好导入后，点击 Import。

在 Resource Manager 窗口中，您的资源现在已可供您在项目中使用了，如图 5 所示。

图 5：Resource Manager 现在显示您导入的图片。

自动解析可绘制对象的密度

当您导入文件或文件夹时，如果其路径包含密度限定符，Resource Manager 会自动在导入过程中应用密度限定符。Resource Manager 可以解析 Android 的密度限定符和 iOS 的缩放比例。

下表列出了受支持的不同密度在 Android 和 iOS 系统中的表示方法：

密度	Android 密度限定符	iOS 缩放比例
低密度（约 120dpi）	ldpi	不支持
中密度（约 160dpi）	mdpi	原始缩放
高密度（约 240dpi）	hdpi	不支持
超高密度（约 320dpi）	xhdpi	@2x
超超高密度（约 480dpi）	xxhdpi	@3x
超超超高密度（约 640dpi）	xxxhdpi	@4x

以下示例说明了导入后输入路径如何转换为资源路径：

Android 密度限定符：hdpi

输入路径：/UserFolder/icon1/hdpi/icon.png
资源路径：<projectFolder>/<moduleFolder>/src/main/res/drawable-hdpi/icon.png

Android 密度限定符：xxhdpi

输入路径：/UserFolder/icon1/abc-xxhdpi/icon.png
资源路径：<projectFolder>/<moduleFolder>/src/main/res/drawable-xxhdpi/icon.png

iOS 缩放比例：@2x

输入路径：/UserFolder/icon1/[e-mail]
资源路径：<projectFolder>/<moduleFolder>/src/main/res/drawable-xhdpi/icon.png

iOS 缩放比例：@2x

输入路径：/UserFolder/icon1/icon@2x_alternate.png
资源路径：<projectFolder>/<moduleFolder>/src/main/res/drawable-xhdpi/icon_alternate.png

如需详细了解如何支持不同的设备像素密度，请参阅支持不同的像素密度。

将可绘制对象拖动到布局中

您可以将可绘制对象从 Resource Manager 直接拖动到布局中。将资源拖动到布局上时，Resource Manager 会为该可绘制对象创建相应的 ImageView，如动画 1 所示：

动画 1：将可绘制对象拖动到 Design 视图中的布局上。

您也可以直接拖动到布局的 XML 上，如动画 2 所示：

动画 2：将可绘制对象拖动到 Text 视图中的布局上。

将可绘制对象拖动到 Text 标签页中的布局上时，根据可绘制对象在布局中所放的位置，生成的代码会有所不同：

• 如果将可绘制对象拖动到空白区域，Resource Manager 会生成相应的 ImageView。
• 如果您将可绘制对象拖动到布局 XML 中的任何属性上，Resource Manager 会将该属性值替换为对该可绘制对象的引用。您还可以将任何其他资源类型拖动到 XML 属性上以替换属性值。
• 如果将可绘制对象拖动到现有的 ImageView 元素上，Resource Manager 会替换相应的源代码属性。
