Графика в Compose

Многим приложениям необходимо иметь возможность точно контролировать то, что отображается на экране. Это может быть что-то незначительное, например, размещение прямоугольника или круга на экране в нужном месте, или это может быть сложная компоновка графических элементов во многих разных стилях.

Базовый рисунок с модификаторами и DrawScope

Основной способ нарисовать что-то пользовательское в Compose — использовать модификаторы, такие как Modifier.drawWithContent , Modifier.drawBehind и Modifier.drawWithCache .

Например, чтобы нарисовать что-то позади вашего объекта, вы можете использовать модификатор drawBehind , чтобы начать выполнять команды рисования:

Spacer(
    modifier = Modifier
        .fillMaxSize()
        .drawBehind {
            // this = DrawScope
        }
)
CanvasSnippets.kt

Если вам нужен только компонуемый элемент, который рисует, вы можете использовать компонуемый элемент Canvas . Компонуемый элемент Canvas — это удобная оболочка вокруг Modifier.drawBehind . Вы размещаете Canvas в своем макете так же, как и любой другой элемент Compose UI. В Canvas вы можете рисовать элементы с точным контролем над их стилем и расположением.

Примечание: Под капотом Compose полагается на Canvas пользовательского интерфейса на основе представления и другие связанные объекты . Однако Compose упрощает многие из наиболее запутанных аспектов Canvas . Например, большинство графических элементов на основе представления полагаются на вспомогательный объект Paint . Вам нужно знать, какие параметры конфигурации вы устанавливаете в Paint , а какие — в вызове метода. Вам также нужно быть осторожным, чтобы создавать объекты Paint таким образом, чтобы это не навредило производительности. Compose позаботится об этих деталях за вас.

Все модификаторы рисования предоставляют DrawScope , ограниченную среду рисования, которая поддерживает свое собственное состояние. Это позволяет вам устанавливать параметры для группы графических элементов. DrawScope предоставляет несколько полезных полей, таких как size , объект Size , определяющий текущие размеры DrawScope .

Чтобы нарисовать что-то, вы можете использовать одну из многочисленных функций рисования на DrawScope . Например, следующий код рисует прямоугольник в верхнем левом углу экрана:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    drawRect(
        color = Color.Magenta,
        size = canvasQuadrantSize
    )
}
CanvasSnippets.kt

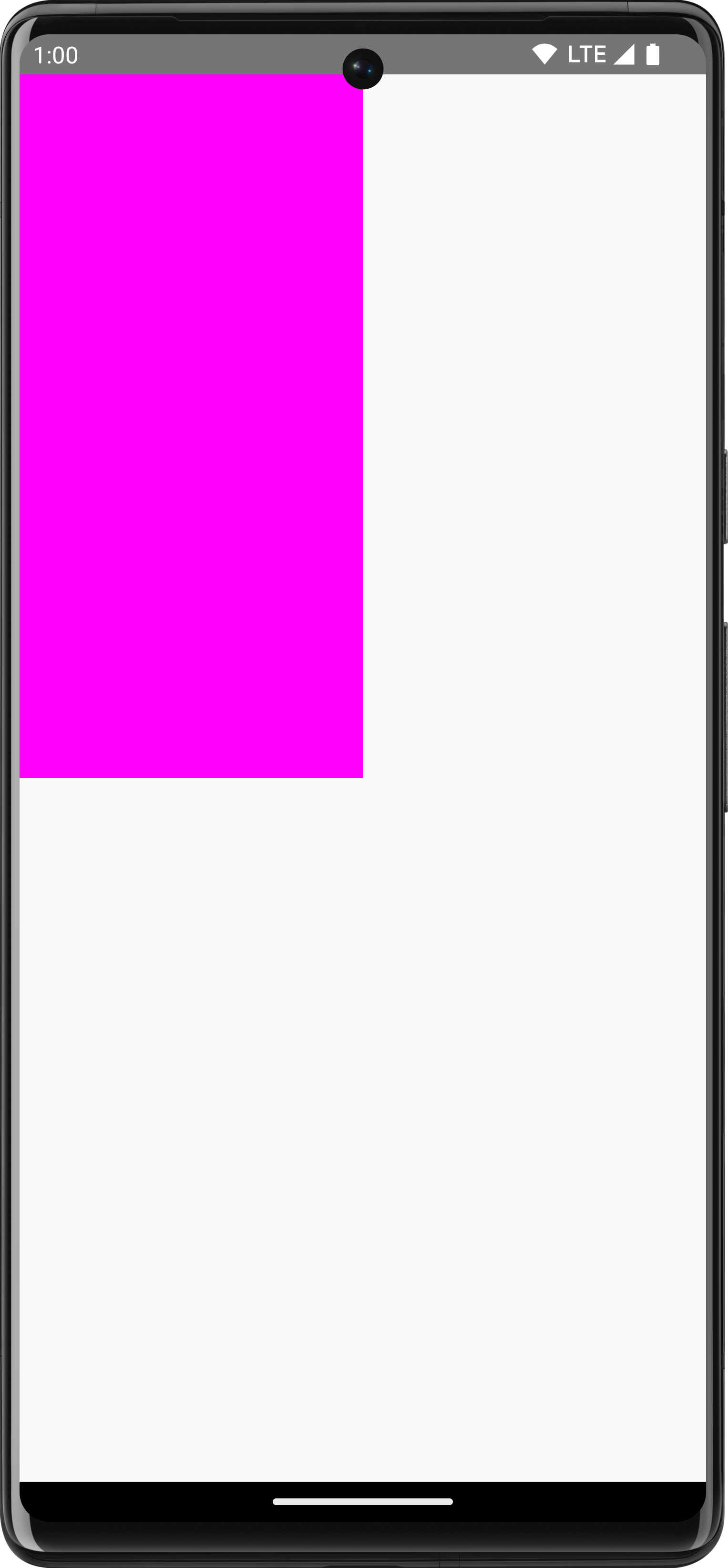

Рисунок 1. Прямоугольник, нарисованный с помощью Canvas в Compose.

Дополнительную информацию о различных модификаторах рисования см. в документации по модификаторам графики .

Система координат

Чтобы нарисовать что-то на экране, вам нужно знать смещение ( x и y ) и размер вашего элемента. Во многих методах рисования в DrawScope положение и размер предоставляются значениями параметров по умолчанию . Параметры по умолчанию обычно размещают элемент в точке [0, 0] на холсте и предоставляют size по умолчанию, который заполняет всю область рисования, как в примере выше — вы можете видеть, что прямоугольник расположен вверху слева. Чтобы настроить размер и положение вашего элемента, вам нужно понимать систему координат в Compose.

Начало системы координат ( [0,0] ) находится в верхнем левом пикселе области рисования. x увеличивается при перемещении вправо, а y увеличивается при перемещении вниз.

Примечание: Все операции рисования выполняются с использованием пиксельного размера. Чтобы обеспечить единообразный размер элементов на разных плотностях устройств и размерах экрана, обязательно преобразуйте из dp с помощью .toPx() или работайте с долями размера.

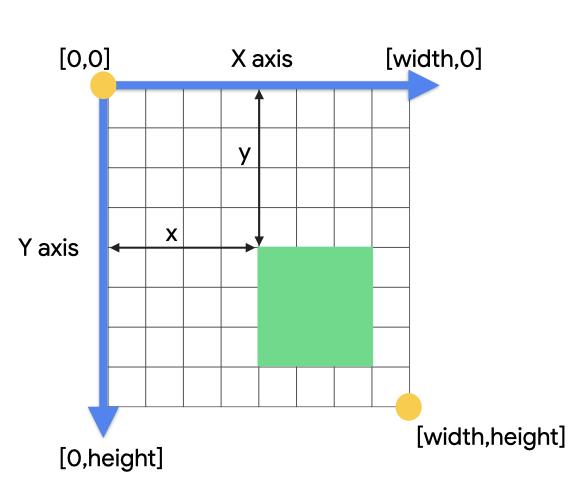

Рисунок 2. Система координат чертежа/сетка чертежа.

Например, если вы хотите нарисовать диагональную линию из правого верхнего угла области холста в левый нижний угол, вы можете использовать функцию DrawScope.drawLine() и указать начальное и конечное смещение с соответствующими координатами x и y:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasWidth = size.width
    val canvasHeight = size.height
    drawLine(
        start = Offset(x = canvasWidth, y = 0f),
        end = Offset(x = 0f, y = canvasHeight),
        color = Color.Blue
    )
}
CanvasSnippets.kt

Базовые преобразования

DrawScope предлагает преобразования, позволяющие изменить место и способ выполнения команд рисования.

Примечание: Эти преобразования применяются только на этапе рисования жизненного цикла Composable — любые изменения размера или положения не изменят размер и положение макета. Элементы могут рисовать поверх других элементов, если они выведены за пределы размера и положения макета.

Шкала

Используйте DrawScope.scale() , чтобы увеличить размер операций рисования в несколько раз. Операции типа scale() применяются ко всем операциям рисования в пределах соответствующей лямбды. Например, следующий код увеличивает scaleX в 10 раз и scaleY в 15 раз:

Canvas(modifier = Modifier.fillMaxSize()) {
    scale(scaleX = 10f, scaleY = 15f) {
        drawCircle(Color.Blue, radius = 20.dp.toPx())
    }
}
CanvasSnippets.kt

Рисунок 3. Применение операции масштабирования к кругу на холсте.

Переводить

Используйте DrawScope.translate() для перемещения операций рисования вверх, вниз, влево или вправо. Например, следующий код перемещает рисунок на 100 пикселей вправо и на 300 пикселей вверх:

Canvas(modifier = Modifier.fillMaxSize()) {
    translate(left = 100f, top = -300f) {
        drawCircle(Color.Blue, radius = 200.dp.toPx())
    }
}
CanvasSnippets.kt

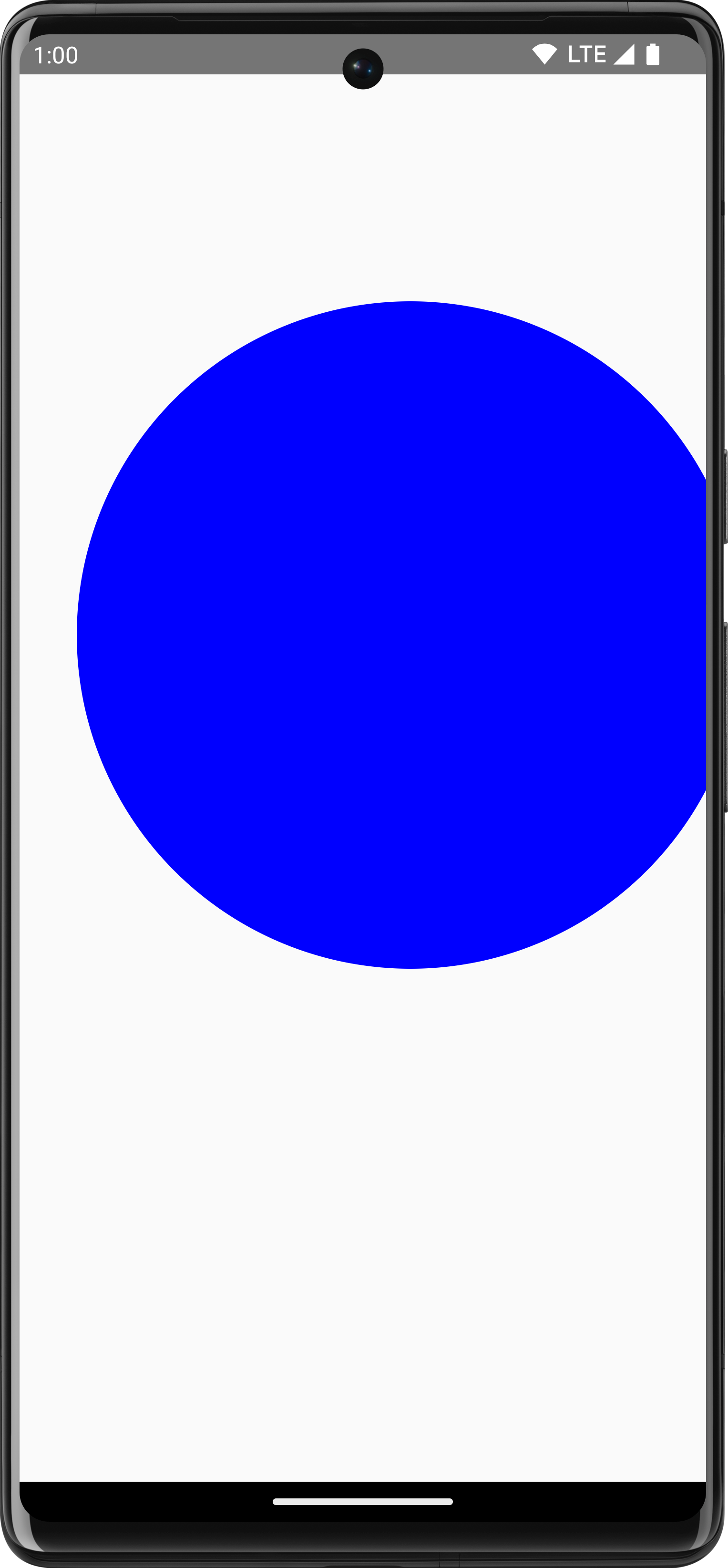

Рисунок 4. Применение операции перемещения к кругу на холсте.

Повернуть

Используйте DrawScope.rotate() для вращения операций рисования вокруг опорной точки. Например, следующий код поворачивает прямоугольник на 45 градусов:

Canvas(modifier = Modifier.fillMaxSize()) {
    rotate(degrees = 45F) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

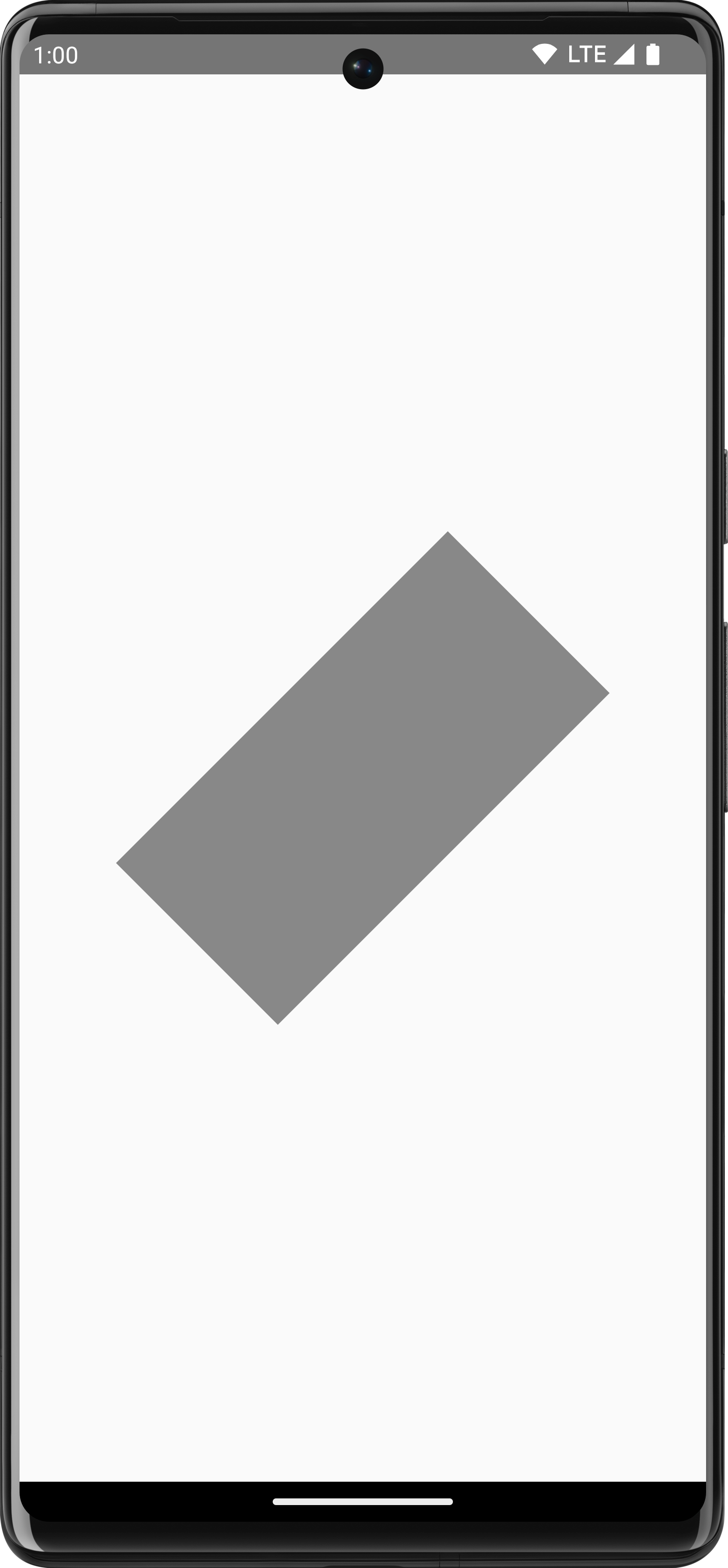

Рисунок 5. Мы используем rotate() , чтобы применить поворот к текущей области рисования, который поворачивает прямоугольник на 45 градусов.

Вставка

Используйте DrawScope.inset() для настройки параметров по умолчанию текущего DrawScope , изменяя границы чертежа и преобразуя чертежи соответствующим образом:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    inset(horizontal = 50f, vertical = 30f) {
        drawRect(color = Color.Green, size = canvasQuadrantSize)
    }
}
CanvasSnippets.kt

Этот код фактически добавляет отступы к командам рисования:

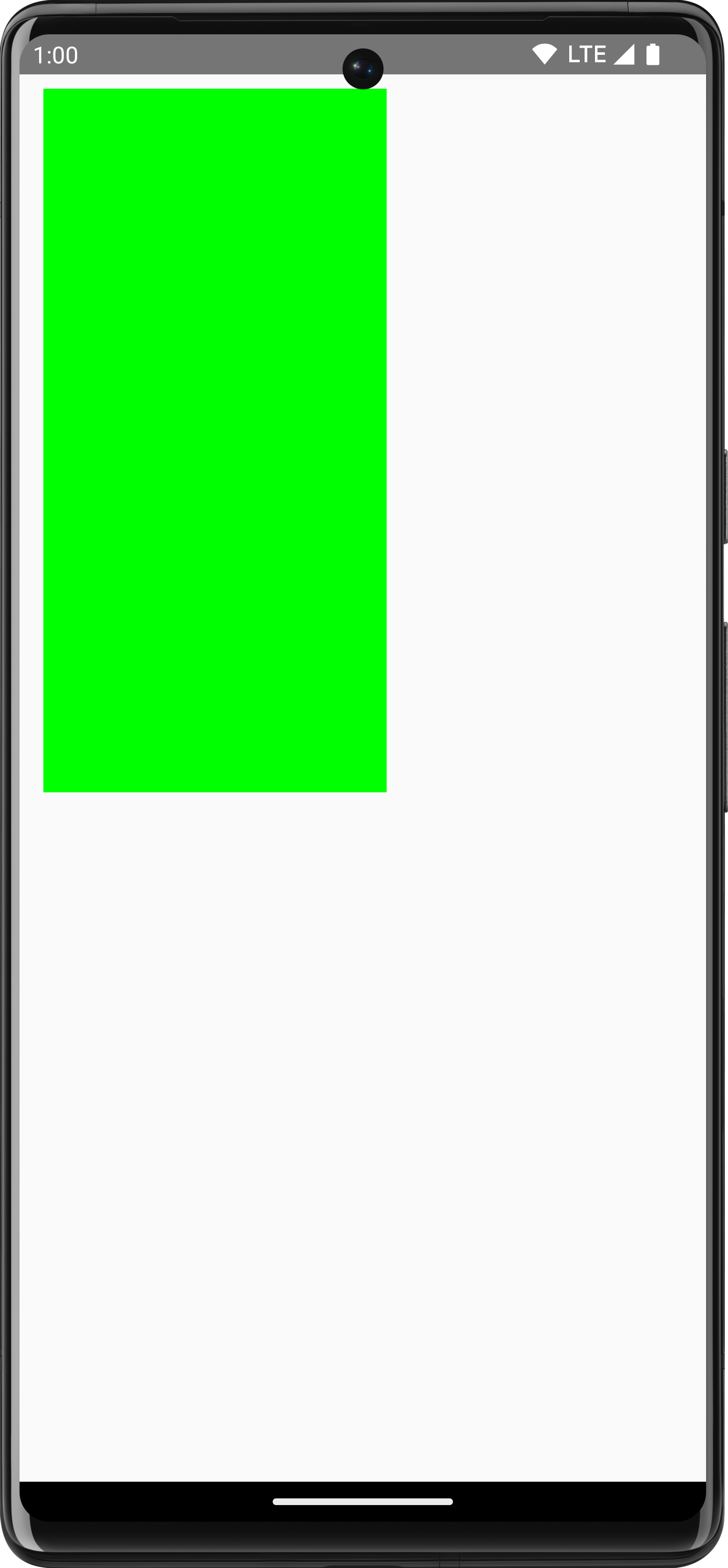

Рисунок 6. Применение вставки к командам рисования.

Множественные преобразования

Чтобы применить несколько преобразований к вашим рисункам, используйте функцию DrawScope.withTransform() , которая создает и применяет одно преобразование, объединяющее все желаемые вами изменения. Использование withTransform() более эффективно, чем вложенные вызовы отдельных преобразований, поскольку все преобразования выполняются вместе в одной операции, вместо Compose, которому нужно вычислять и сохранять каждое из вложенных преобразований.

Например, следующий код применяет к прямоугольнику как перемещение, так и поворот:

Canvas(modifier = Modifier.fillMaxSize()) {
    withTransform({
        translate(left = size.width / 5F)
        rotate(degrees = 45F)
    }) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

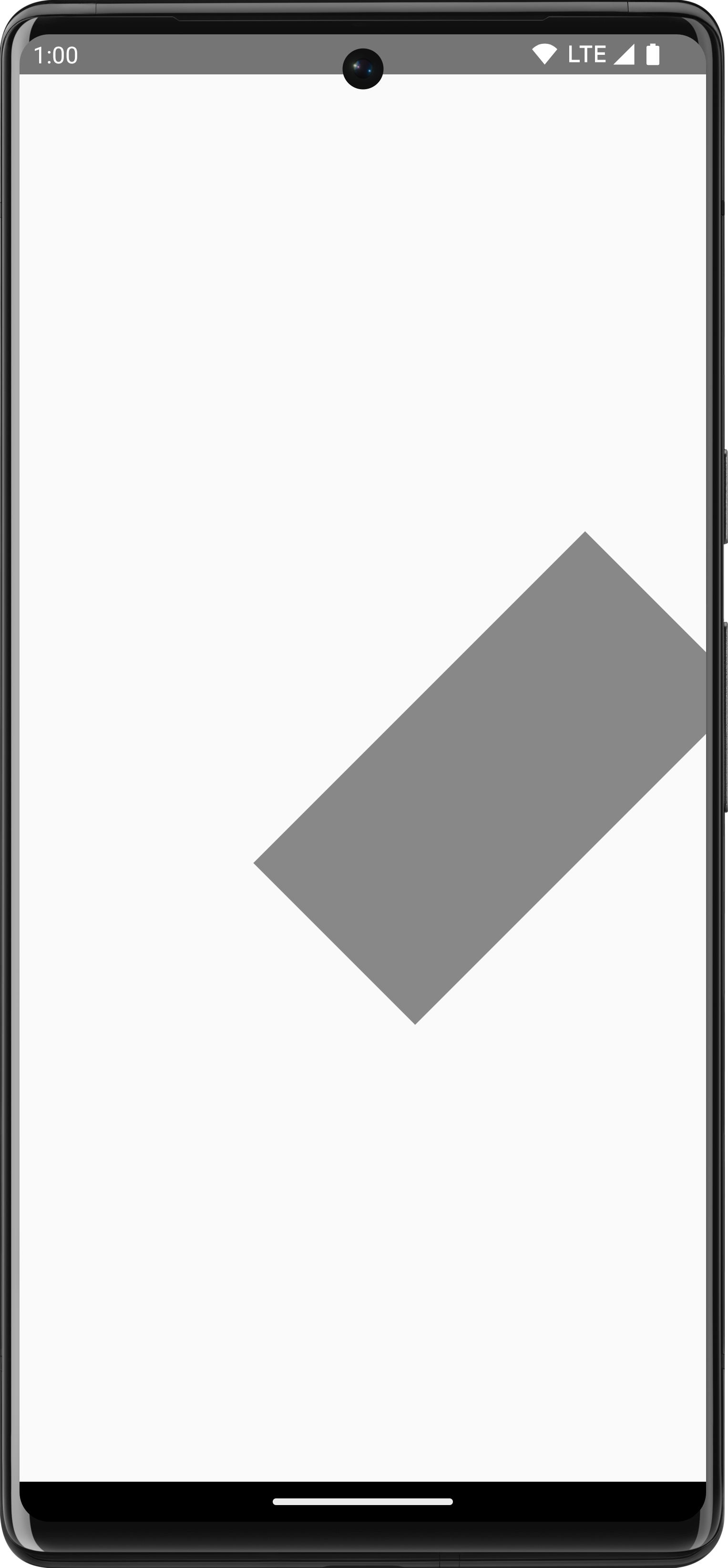

Рисунок 7. Используйте withTransform , чтобы применить как поворот, так и перемещение, вращая прямоугольник и сдвигая его влево.

Обычные операции рисования

Нарисовать текст

Для рисования текста в Compose обычно можно использовать Text composable. Однако, если вы находитесь в DrawScope или хотите нарисовать текст вручную с настройкой, можно использовать метод DrawScope.drawText() .

Чтобы нарисовать текст, создайте TextMeasurer с помощью rememberTextMeasurer и вызовите drawText с измерителем:

val textMeasurer = rememberTextMeasurer()

Canvas(modifier = Modifier.fillMaxSize()) {
    drawText(textMeasurer, "Hello")
}
CanvasSnippets.kt

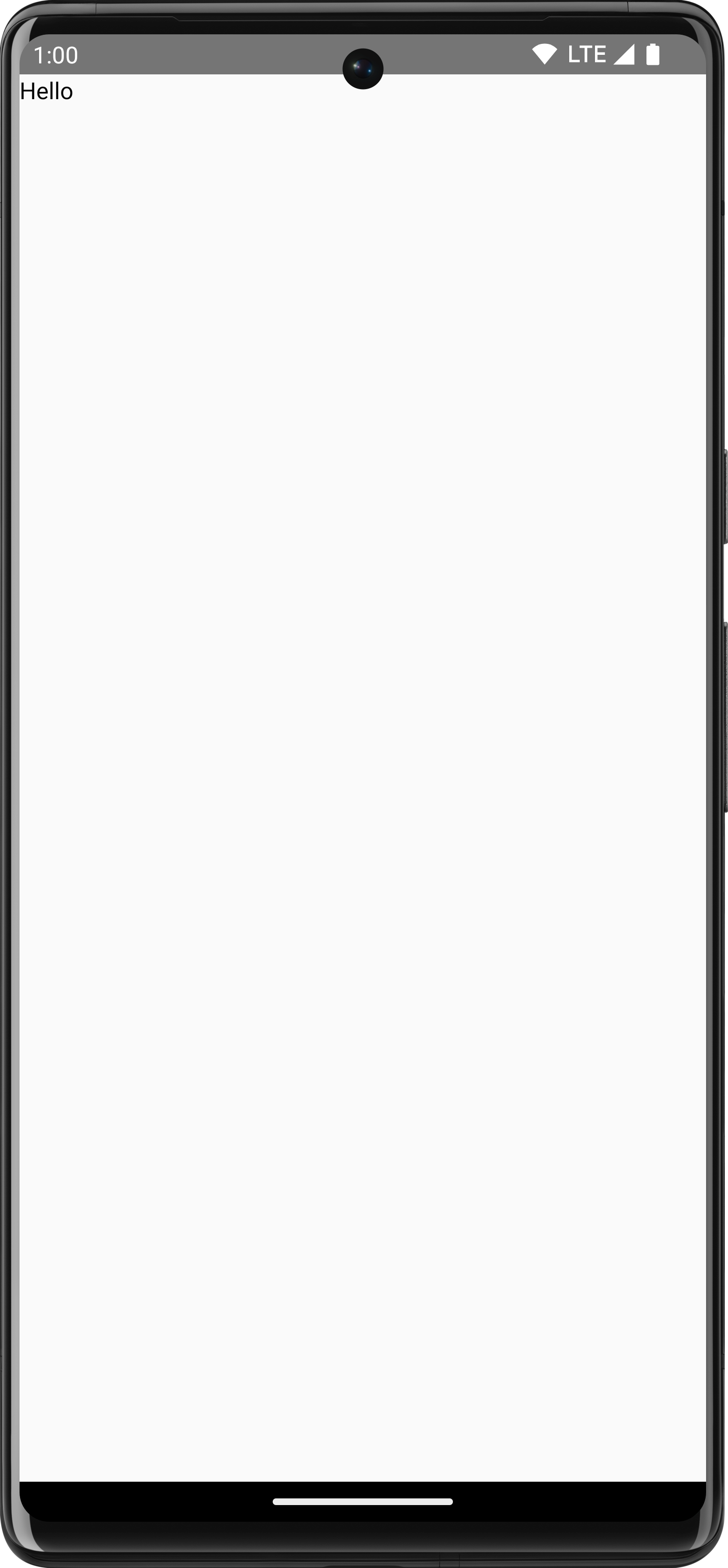

Рисунок 8. Рисование текста на холсте.

Измерение текста

Рисование текста работает немного иначе, чем другие команды рисования. Обычно вы указываете команде рисования размер (ширину и высоту), чтобы нарисовать форму/изображение. В случае с текстом есть несколько параметров, которые управляют размером отображаемого текста, например, размер шрифта, шрифт, лигатуры и интервал между буквами.

С Compose вы можете использовать TextMeasurer для получения доступа к измеренному размеру текста в зависимости от вышеуказанных факторов. Если вы хотите нарисовать фон позади текста, вы можете использовать измеренную информацию для получения размера области, которую занимает текст:

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()),
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Примечание: В приведенном выше примере используется Modifier.drawWithCache , поскольку рисование текста — затратная операция. Использование drawWithCache помогает кэшировать созданные объекты до тех пор, пока не изменится размер области рисования. Для получения дополнительной информации см. документацию Modifier.drawWithCache .

Этот фрагмент кода создает розовый фон для текста:

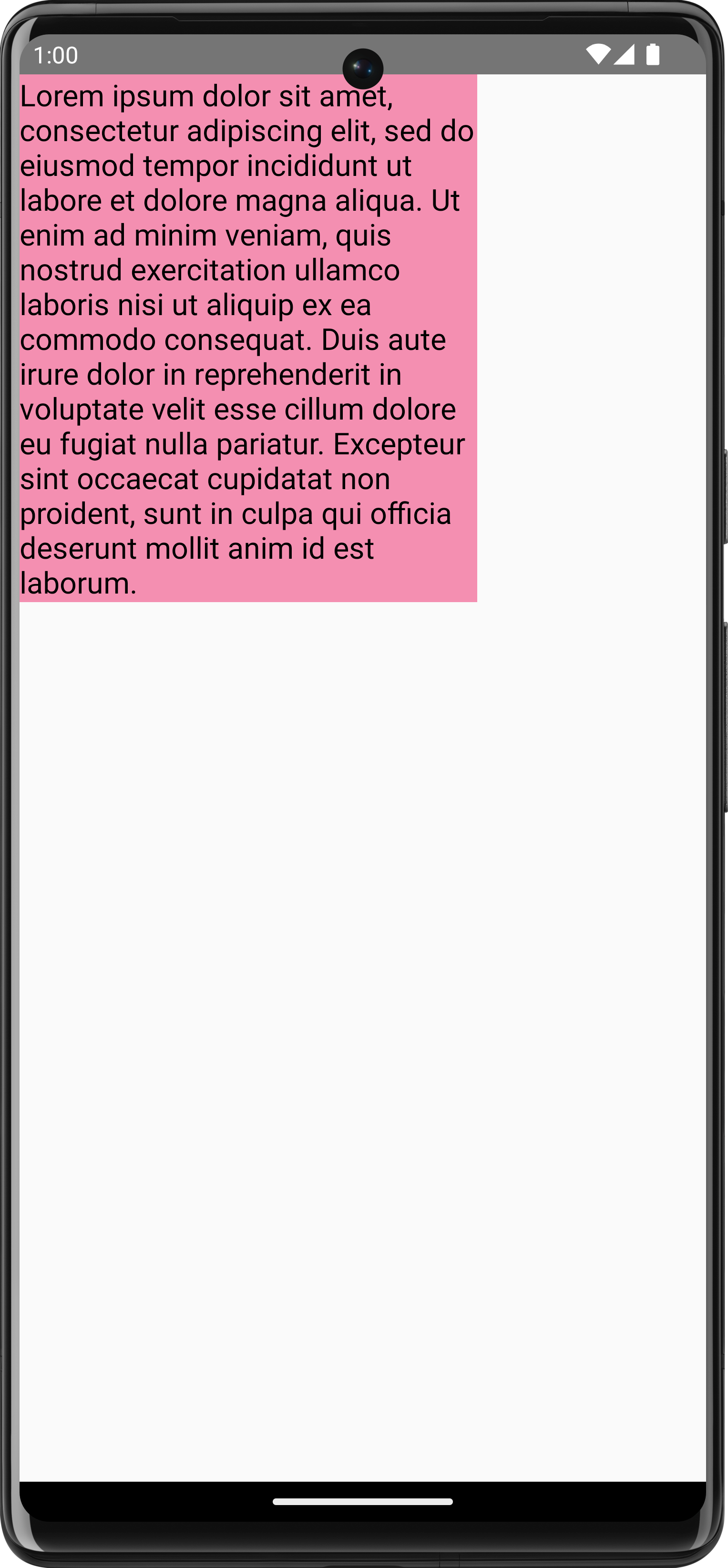

Рисунок 9. Многострочный текст, занимающий ⅔ всей площади, с фоновым прямоугольником.

Настройка ограничений, размера шрифта или любого свойства, которое влияет на измеренный размер, приводит к новому сообщенному размеру. Вы можете установить фиксированный размер как для width , так и height , и текст затем будет следовать установленному TextOverflow . Например, следующий код отображает текст в ⅓ высоты и ⅓ ширины компонуемой области и устанавливает TextOverflow в TextOverflow.Ellipsis :

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixed(
                        width = (size.width / 3f).toInt(),
                        height = (size.height / 3f).toInt()
                    ),
                    overflow = TextOverflow.Ellipsis,
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Текст теперь отображается в ограничениях с многоточием в конце:

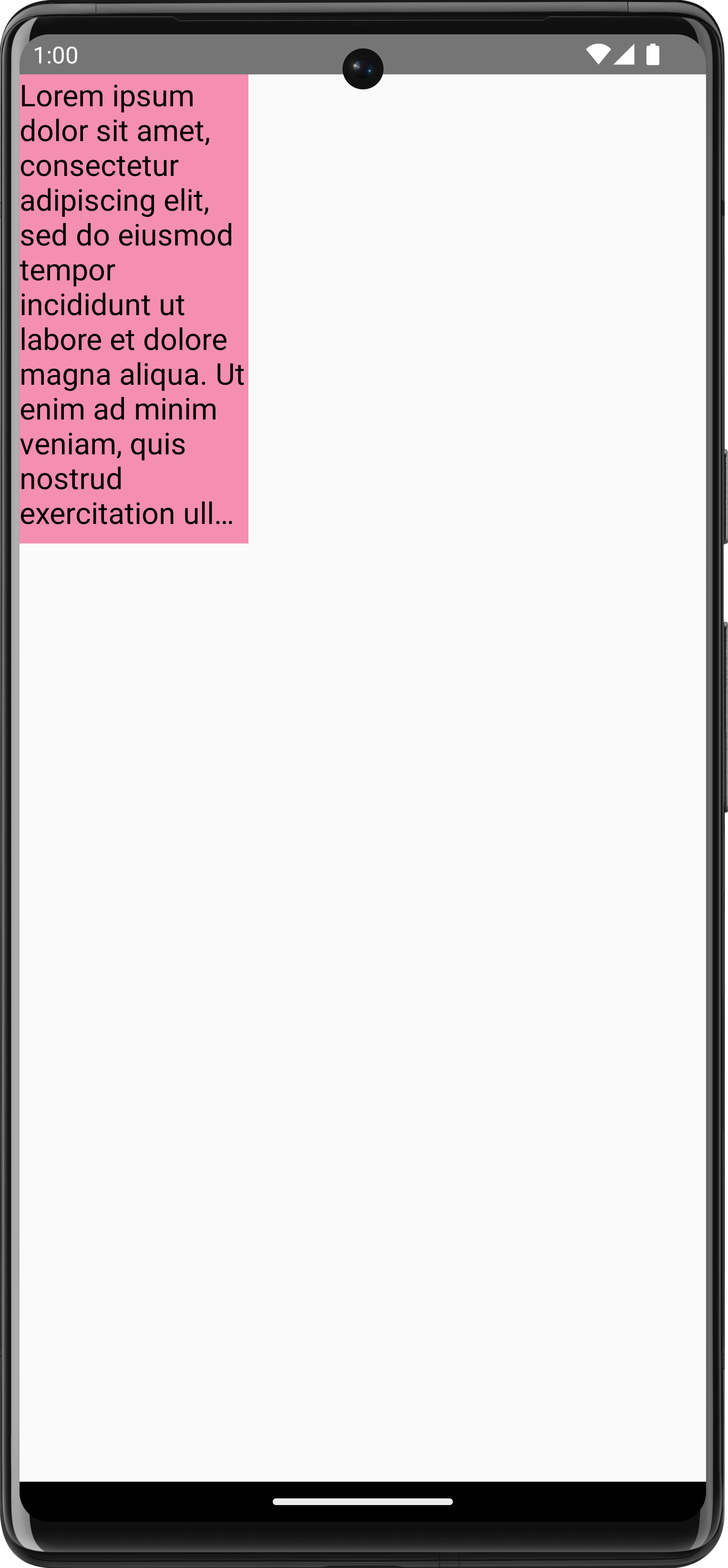

Рисунок 10. TextOverflow.Ellipsis с фиксированными ограничениями на измерение текста.

Примечание: Более подробную информацию о тексте см. в документации по тексту .

Нарисовать изображение

Чтобы нарисовать ImageBitmap с помощью DrawScope , загрузите изображение с помощью ImageBitmap.imageResource() , а затем вызовите drawImage :

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog)

Canvas(modifier = Modifier.fillMaxSize(), onDraw = {
    drawImage(dogImage)
})
CanvasSnippets.kt

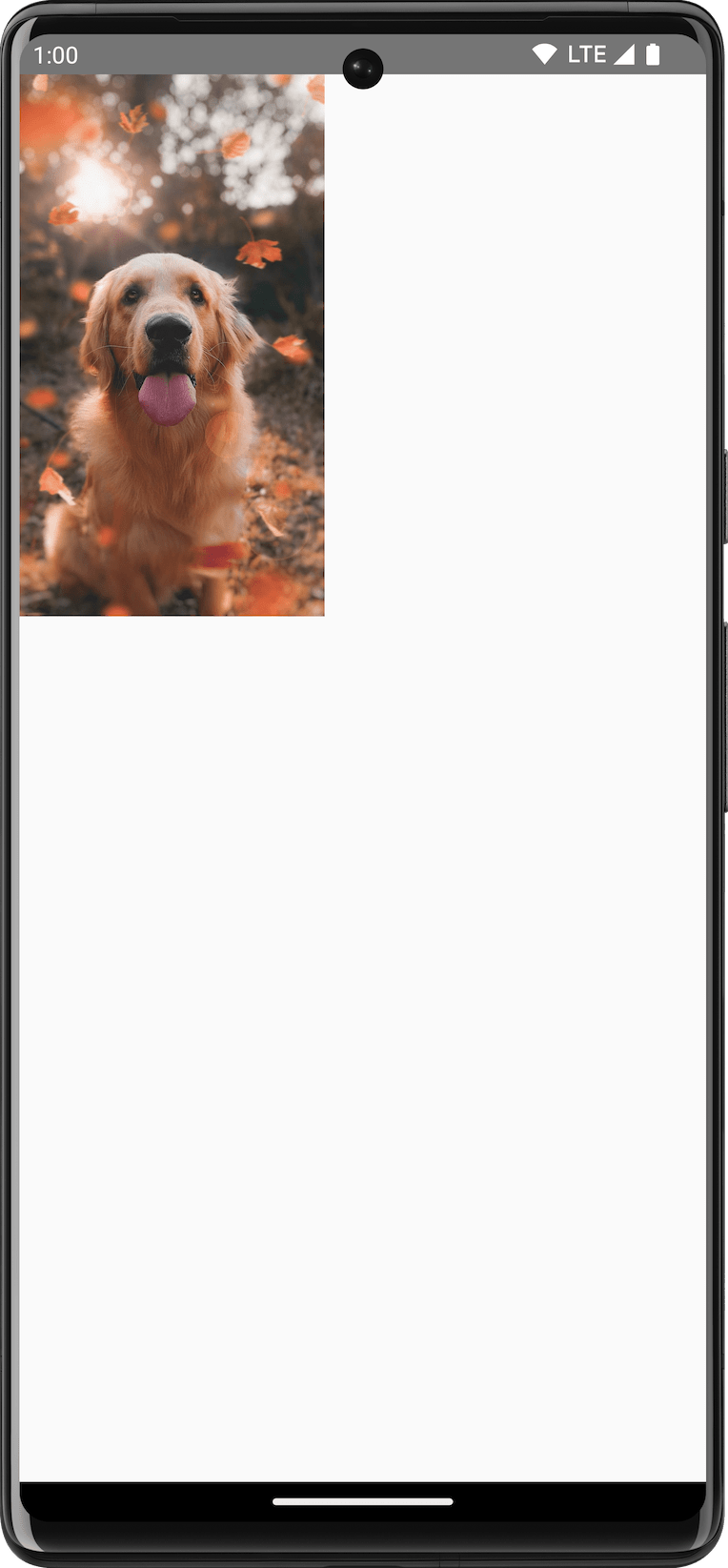

Рисунок 11. Рисование ImageBitmap на холсте.

Примечание: Дополнительную информацию о применении фильтров к изображениям см. в документации по настройке изображений .

Нарисуйте основные фигуры

На DrawScope есть много функций рисования фигур. Чтобы нарисовать фигуру, используйте одну из предопределенных функций рисования, например drawCircle :

val purpleColor = Color(0xFFBA68C8)
Canvas(
    modifier = Modifier
        .fillMaxSize()
        .padding(16.dp),
    onDraw = {
        drawCircle(purpleColor)
    }
)
CanvasSnippets.kt

API	Выход

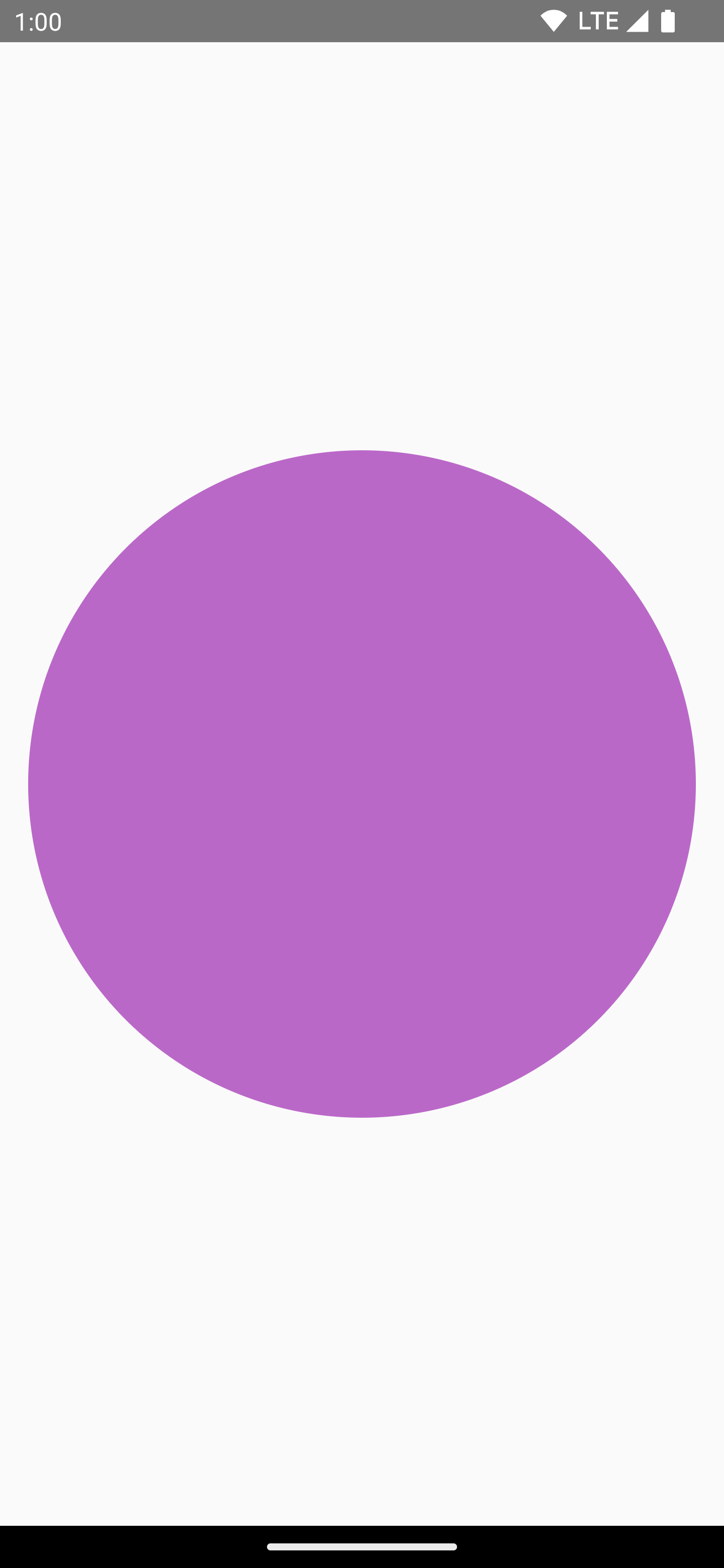

drawCircle()
drawRect()

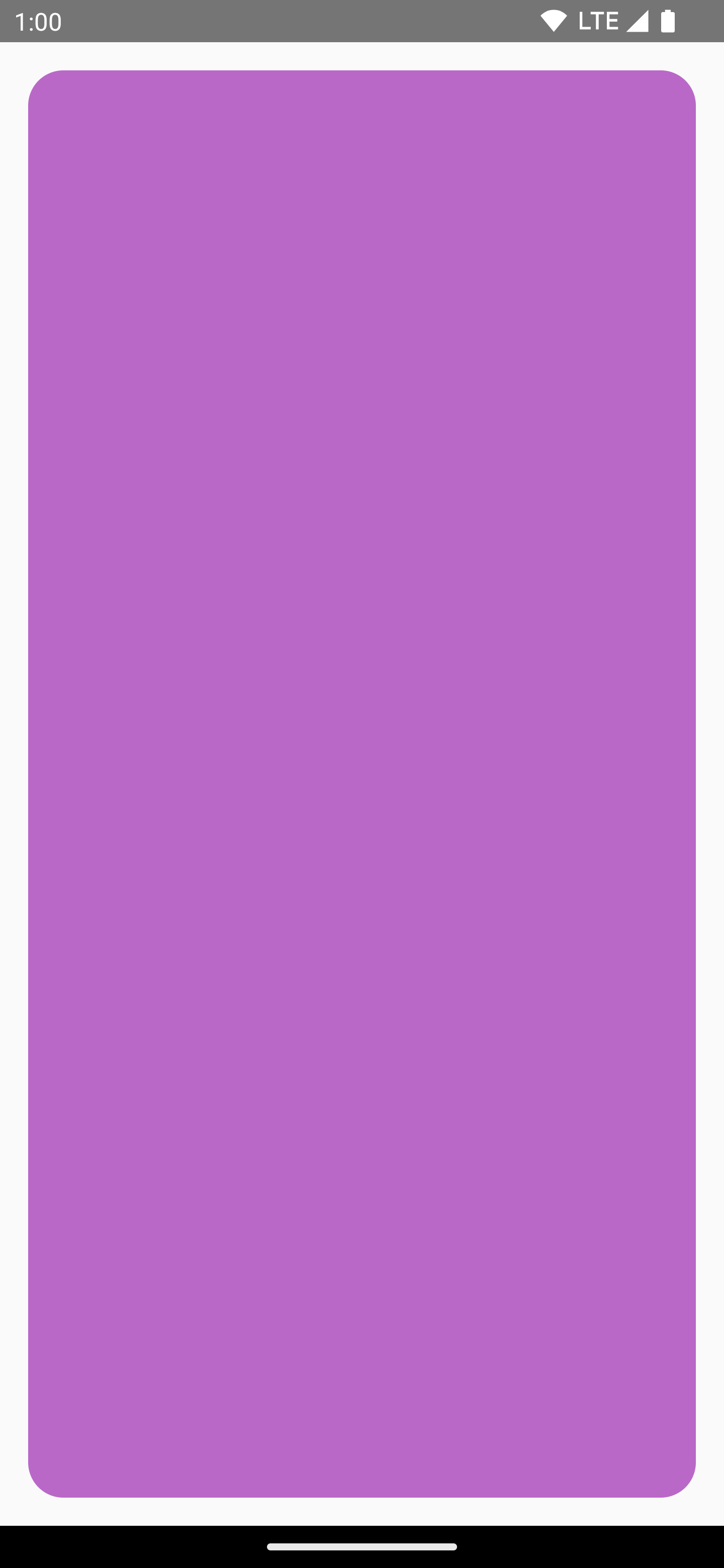

drawRoundedRect()

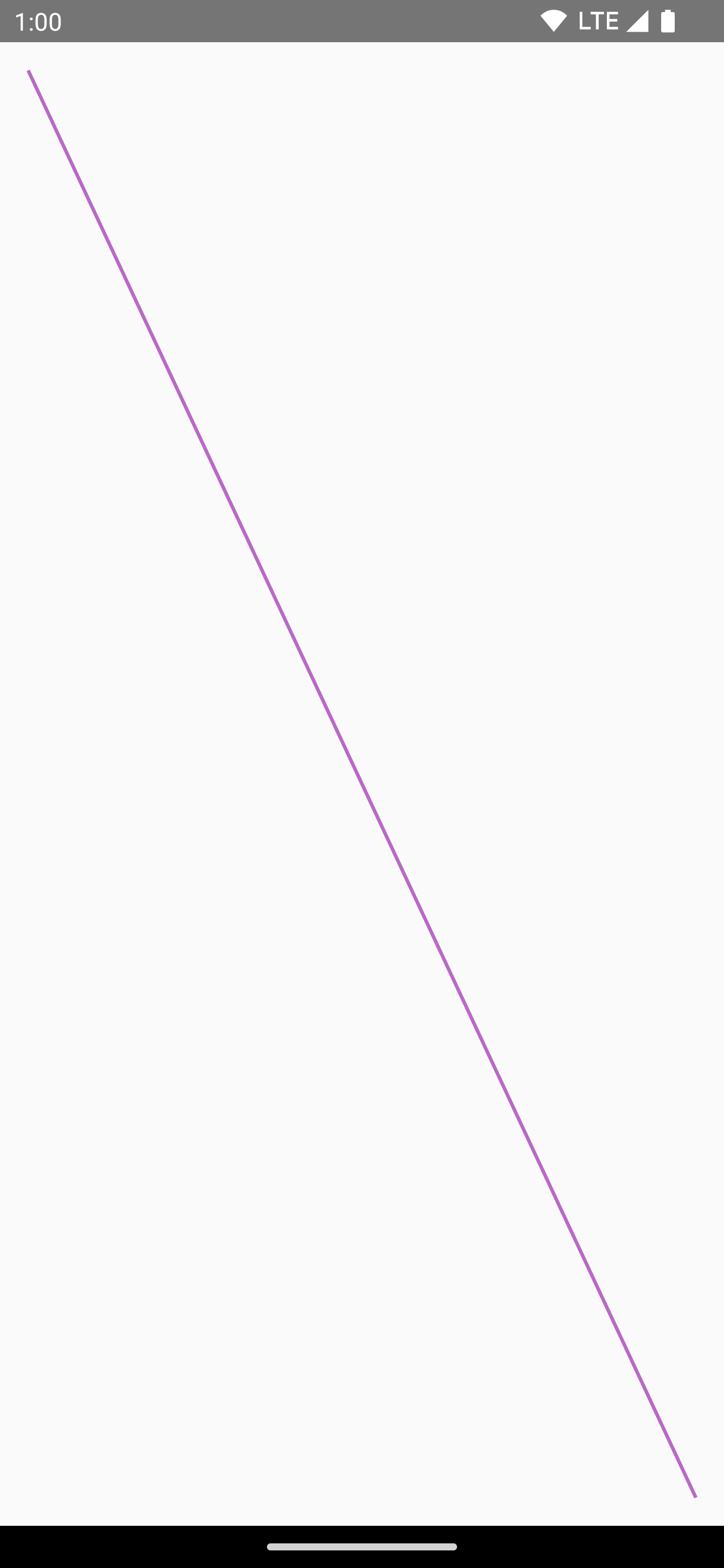

drawLine()

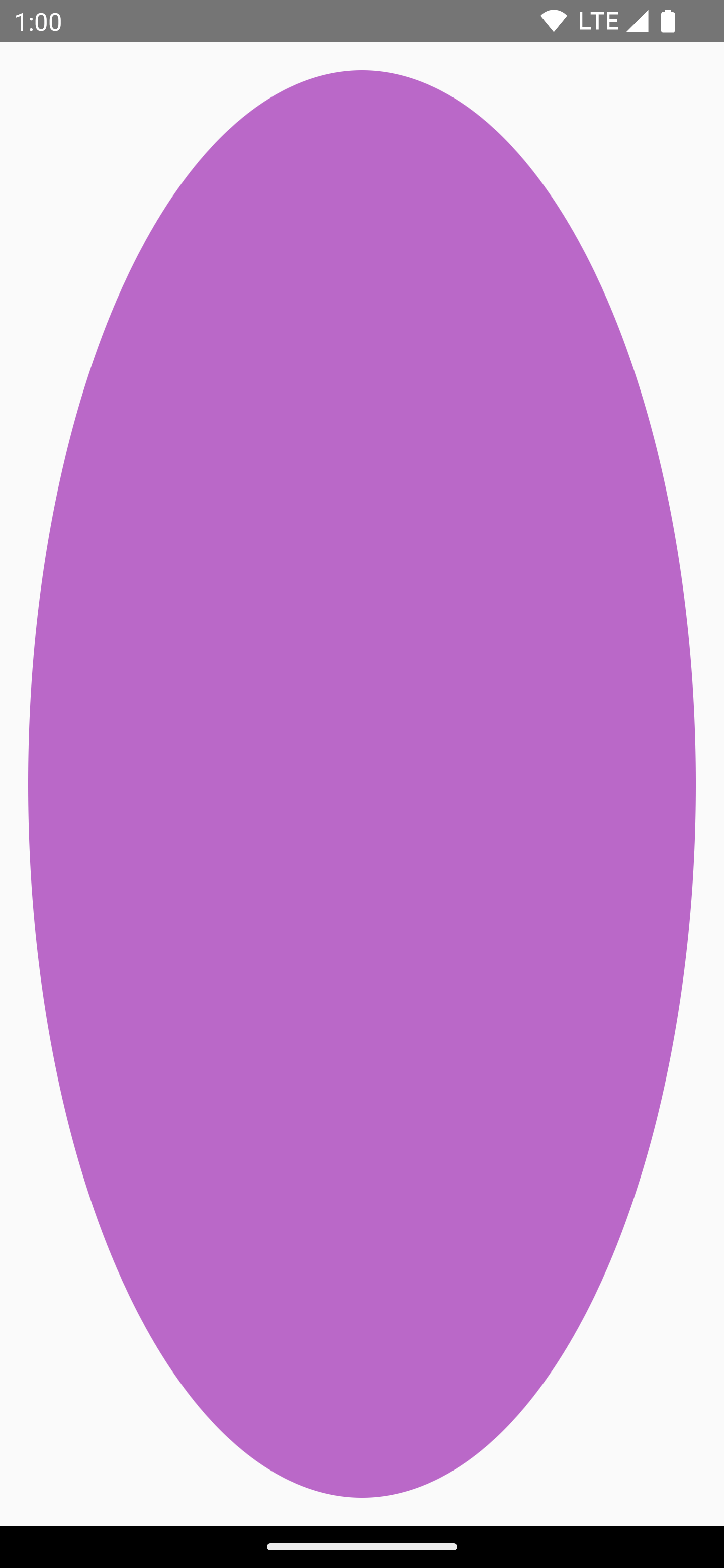

drawOval()
drawArc()

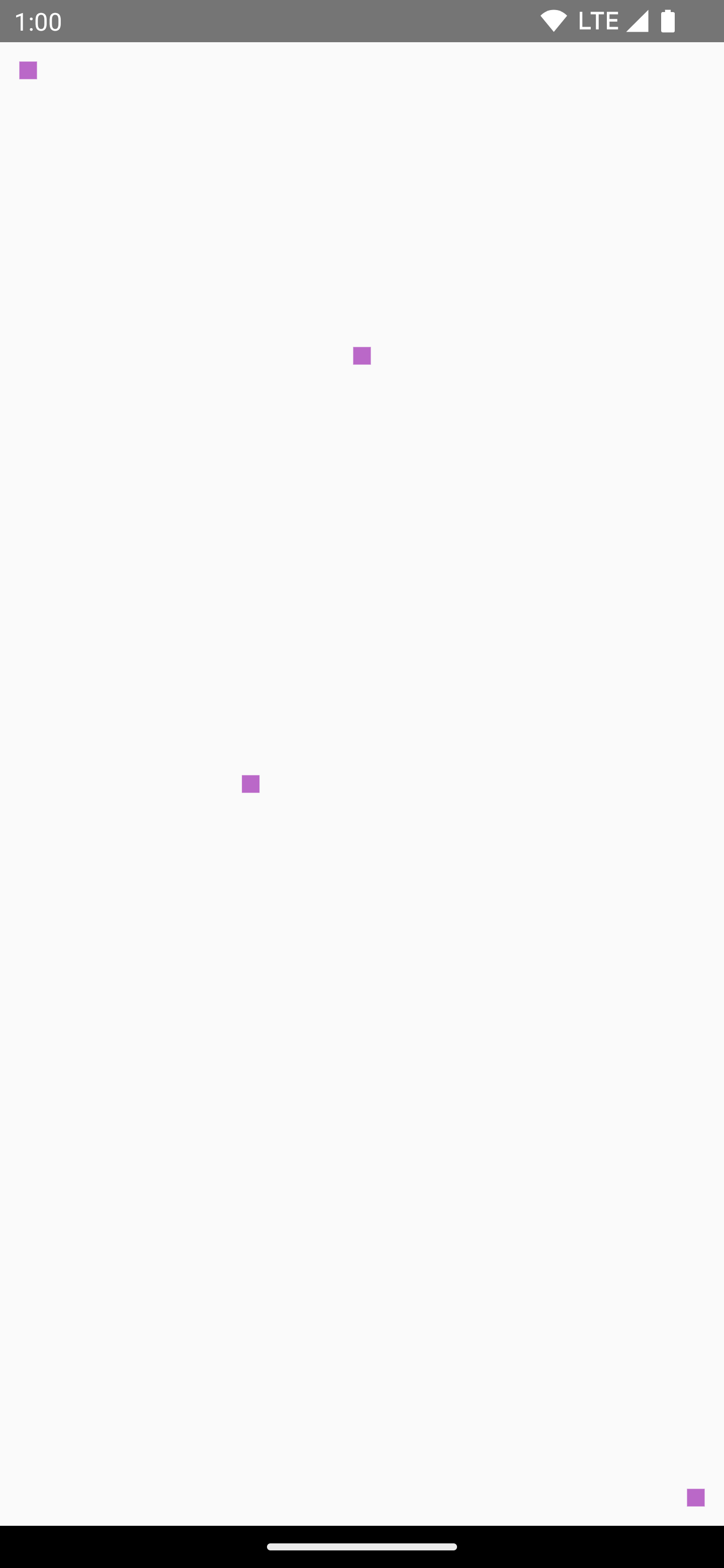

drawPoints()

Нарисовать путь

Путь — это ряд математических инструкций, которые после выполнения приводят к рисованию. DrawScope может рисовать путь с помощью метода DrawScope.drawPath() .

Например, скажем, вы хотите нарисовать треугольник. Вы можете сгенерировать путь с помощью таких функций, как lineTo() и moveTo() используя размер области рисования. Затем вызовите drawPath() с этим вновь созданным путем, чтобы получить треугольник.

Spacer(
    modifier = Modifier
        .drawWithCache {
            val path = Path()
            path.moveTo(0f, 0f)
            path.lineTo(size.width / 2f, size.height / 2f)
            path.lineTo(size.width, 0f)
            path.close()
            onDrawBehind {
                drawPath(path, Color.Magenta, style = Stroke(width = 10f))
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Рисунок 12. Создание и рисование Path в Compose.

Доступ к объекту Canvas

С DrawScope у вас нет прямого доступа к объекту Canvas . Вы можете использовать DrawScope.drawIntoCanvas() чтобы получить доступ к самому объекту Canvas , для которого вы можете вызывать функции.

Например, если у вас есть пользовательский Drawable , который вы хотите нарисовать на холсте, вы можете получить доступ к холсту и вызвать Drawable#draw() , передав объект Canvas :

val drawable = ShapeDrawable(OvalShape())
Spacer(
    modifier = Modifier
        .drawWithContent {
            drawIntoCanvas { canvas ->
                drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt())
                drawable.draw(canvas.nativeCanvas)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Рисунок 13. Доступ к холсту для рисования Drawable .

Узнать больше

Для получения дополнительной информации о рисовании в Compose ознакомьтесь со следующими ресурсами:

• Графические модификаторы — узнайте о различных типах модификаторов рисования.
• Кисть — узнайте, как персонализировать прорисовку вашего контента.
• Пользовательские макеты и графика в Compose — Android Dev Summit 2022 — Узнайте, как создать собственный пользовательский интерфейс в Compose с помощью макетов и графики.
• Пример JetLagged — пример создания, показывающий, как нарисовать пользовательский график.
