高级触控笔功能

Android 和 ChromeOS 提供了多种 API，可帮助您构建 为用户提供卓越的触控笔体验。通过 MotionEvent 类公开了 有关触控笔与屏幕交互的信息，包括触控笔压力 屏幕方向、倾斜度、悬停和手掌检测功能。低延迟图形和动态效果 预测库增强触控笔在屏幕上的渲染效果， 体验自然的纸笔画风

MotionEvent

MotionEvent 类表示用户输入互动，例如位置 以及触摸指针在屏幕上的移动对于触控笔输入，MotionEvent 还会显示压力、方向、倾斜度和悬停数据。

事件数据

如需访问 MotionEvent 数据，请为组件添加 pointerInput 修饰符：

@Composable
fun Greeting() {
    Text(
        text = "Hello, Android!", textAlign = TextAlign.Center, style = TextStyle(fontSize = 5.em),
        modifier = Modifier
            .pointerInput(Unit) {
                awaitEachGesture {
                    while (true) {
                        val event = awaitPointerEvent()
                        event.changes.forEach { println(it) }
                    }
                }
            },
    )
}

注意： 每次触控笔移动时，系统都会分派 MotionEvent 对象 屏幕。请尽可能优化应用的动作事件处理代码。对于 您可以避免创建新对象或 使用 lambda。

MotionEvent 对象提供与界面以下几方面相关的数据 事件：

• 操作：与设备进行物理互动——轻触屏幕、 将指针移到屏幕表面上，将指针悬停在屏幕上 表面
• 指针：与屏幕互动的对象的标识符，例如手指、 触控笔, 鼠标
• 轴：数据类型 - x 和 y 坐标、压力、倾斜度、方向 和悬停（距离）

操作

如需实现触控笔支持，您需要了解用户正在执行的操作 效果

MotionEvent 提供了多种用于定义运动的 ACTION 常量 事件。触控笔最重要的操作如下：

操作	说明
ACTION_DOWN ACTION_POINTER_DOWN	指针已与屏幕接触。
ACTION_MOVE	指针正在屏幕上移动。
ACTION_UP ACTION_POINTER_UP	指针与屏幕断开接触
ACTION_CANCEL	此时应取消之前或当前的动作集。

当 ACTION_DOWN 时，应用可以执行新的笔画等任务 会发生，使用 ACTION_MOVE, 绘制笔触，并在 触发了 ACTION_UP。

对于给定的给定事件，从 ACTION_DOWN 到 ACTION_UP 的一组 MotionEvent 操作 称为动作集

指针

大多数屏幕都是多点触控的：系统会为每根手指分配一个指针， 触控笔、鼠标或其他与屏幕互动的指向对象。指针 索引可让您获取特定指针的轴信息，例如 第一根手指或第二根手指接触屏幕的位置。

指针索引的范围是从零到 MotionEvent#pointerCount() 减 1。

您可以使用 getAxisValue(axis, pointerIndex) 方法访问指针的轴值。 如果省略了触控点索引，系统会返回第一个 指针，指针零 (0)。

MotionEvent 对象包含所用指针类型的相关信息。您 可以通过迭代触控点索引并调用 该 getToolType(pointerIndex) 方法。

注意 ：指针是一种与屏幕互动的方式，包括手指、触控笔、 电容式触控笔、鼠标。由于大部分屏幕都支持多点触控，因此 MotionEvent 对象可以包含多个指针（每个指针对应于 接触屏幕）。

如需详细了解指针，请参阅处理多点触控 手势。

触控笔输入

您可以使用 TOOL_TYPE_STYLUS:

val isStylus = TOOL_TYPE_STYLUS == event.getToolType(pointerIndex)

触控笔还可以表明它被用作橡皮擦 TOOL_TYPE_ERASER:

val isEraser = TOOL_TYPE_ERASER == event.getToolType(pointerIndex)

触控笔轴数据

ACTION_DOWN 和 ACTION_MOVE 提供触控笔的轴数据，即 x 和 y 坐标、压力、方向、倾斜度和悬停距离。

为了使您能够访问这些数据，MotionEvent API 提供了 getAxisValue(int), 其中，参数是以下任意轴标识符：

轴	getAxisValue() 的返回值
AXIS_X	动作事件的 X 坐标。
AXIS_Y	动作事件的 Y 坐标。
AXIS_PRESSURE	对于触摸屏或触控板，值为手指、触控笔或其他指针施加的压力。对于鼠标或轨迹球，如果按下主按钮，则值为 1，否则为 0。
AXIS_ORIENTATION	对于触摸屏或触控板，值为手指、触控笔或其他指针相对于设备垂直面的方向。
AXIS_TILT	触控笔的倾斜度（以弧度为单位）。
AXIS_DISTANCE	触控笔与屏幕之间的距离。

例如，MotionEvent.getAxisValue(AXIS_X) 会返回 第一个指针

注意 ：在使用多点触控的情况下，每个与屏幕互动的对象都有各自的 自定义的轴数据。

另请参阅处理多点触控 手势。

位置

您可以调用以下方法来检索指针的 x 坐标和 y 坐标：

• MotionEvent#getAxisValue(AXIS_X) 或 MotionEvent#getX()
• MotionEvent#getAxisValue(AXIS_Y) 或 MotionEvent#getY()

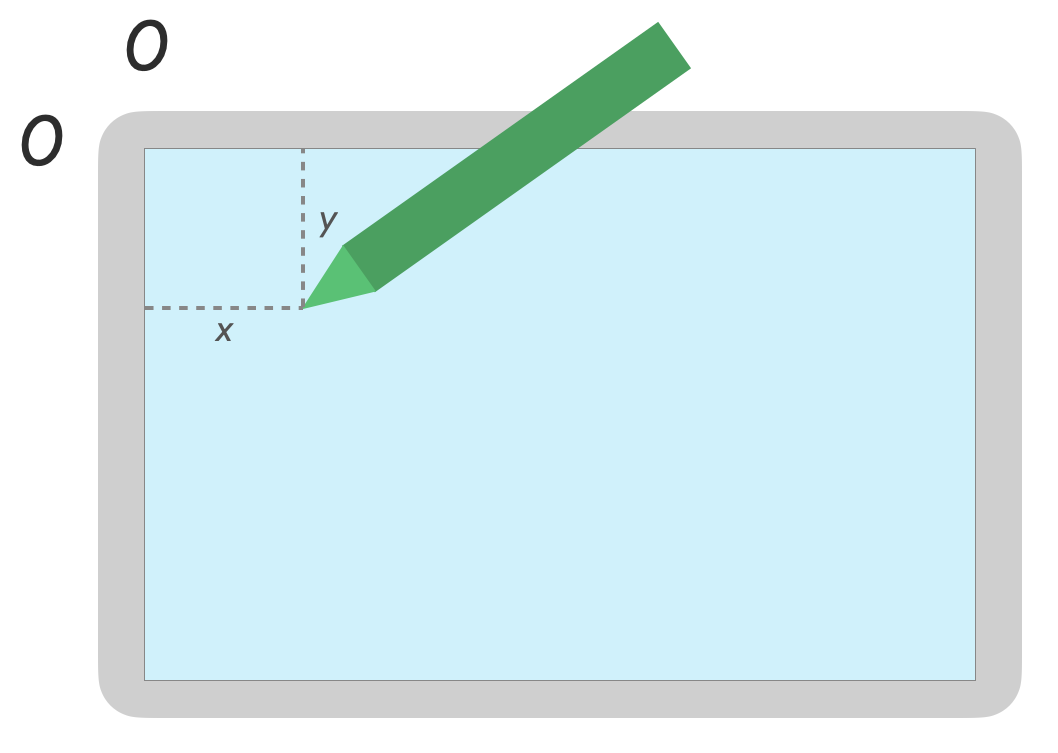

图 1. 触控笔指针的 x 和 y 屏幕坐标。

压力

您可以使用 MotionEvent#getAxisValue(AXIS_PRESSURE)；或者，对于第一个指针， MotionEvent#getPressure()。

触摸屏或触控板的压力值介于 0（即 压力）和 1，但可以根据屏幕返回更大的值 校准。

图 2. 压力表示 — 左侧为低压，右侧为高压。

。

注意： 请务必验证该值是否介于 0 和 1 之间，并将值归一化 如果大于 1。

方向

方向表示触控笔所指方向。

您可以使用 getAxisValue(AXIS_ORIENTATION) 或 getOrientation() （针对第一个指针）。

对于触控笔，返回方向为介于 0 到 pi (π) 之间的弧度值 或逆时针方向设为 0 到 -pi。

有了方向，您可以实现逼真的画笔体验。例如，如果 表示扁平画笔，扁平画笔的宽度取决于 触控笔方向。

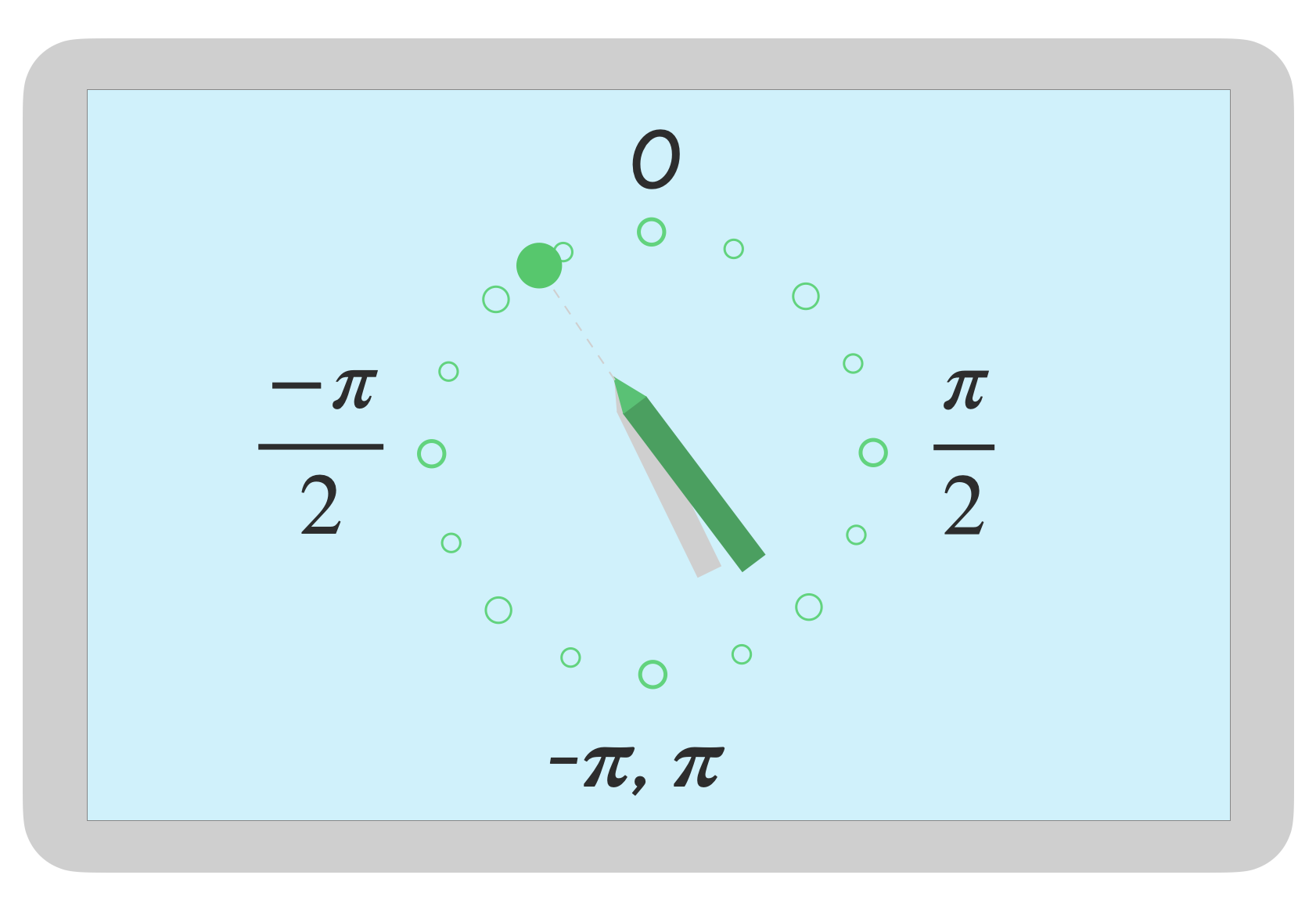

图 3. 触控笔指向左边约负 0.57 弧度。

倾斜度

倾斜度是指触控笔相对于屏幕的倾斜度。

倾斜度会返回触控笔的正角度（以弧度表示），其中 0 为 与屏幕垂直，且 π/2 与屏幕平行。

可以使用 getAxisValue(AXIS_TILT) 检索倾斜角度（ 第一个指针）。

倾斜度可用于重现尽可能贴近现实生活的工具， 并用倾斜的铅笔模仿阴影。

图 4. 触控笔倾斜了约 0.785 弧度，或与垂直方向倾斜了 45 度。

。

注意： 由于触控笔的物理限制，几乎不可能 以获得 π/2（平）值。

悬停

触控笔与屏幕之间的距离可通过 getAxisValue(AXIS_DISTANCE)。该方法会返回 0.0 中的值（ 屏幕）调大的值。悬停 屏幕和触控笔头（点）之间的距离取决于 屏幕和触控笔的制造商。因为实施 动态变化，不要依赖于应用关键型功能的精确值。

触控笔悬停可用于预览画笔的大小，或指示 按钮将被选中

图 5. 触控笔悬停在屏幕上方。即使触控笔没有轻触到屏幕表面，应用也会做出反应。

注意：Compose 提供的修饰符会影响界面元素的交互状态：

• hoverable：将组件配置为可通过指针进入和退出事件悬停。
• indication：在发生互动时为此组件绘制视觉效果。

防手掌误触、导航和不必要的输入

有时，多点触控屏幕会注册不必要的轻触，例如，当 在手写时，为了支撑身体，用户会自然地将手放在屏幕上。 防手掌误触是一种检测此行为的机制，它会通知您 最后一组 MotionEvent 设置应取消。

因此，您必须保留用户输入的历史记录，避免不必要的轻触 可从屏幕中移除，而合法的用户输入 重新渲染。

ACTION_CANCEL 和 FLAG_CANCELED

ACTION_CANCEL和 FLAG_CANCELED是 两者都旨在通知您，之前的 MotionEvent 集应该 例如，您可以撤消上一条ACTION_DOWN取消的上一条 绘制应用程序的笔触。

ACTION_CANCEL

在 Android 1.0（API 级别 1）中添加

ACTION_CANCEL 表示应取消上一组动作事件。

当系统检测到以下任一情况时，就会触发 ACTION_CANCEL：

• 导航手势
• 防止手掌误触

触发 ACTION_CANCEL 后，您应使用 getPointerId(getActionIndex())。然后，从输入历史记录中移除使用该指针创建的笔触，并重新渲染场景。

FLAG_CANCELED

在 Android 13（API 级别 33）中添加

FLAG_CANCELED 表示指针上移是因用户无意间轻触所致。标记为 通常在用户不小心轻触屏幕时进行设置，例如抓握 或将手掌放在屏幕上。

您可以按如下方式访问标志值：

val cancel = (event.flags and FLAG_CANCELED) == FLAG_CANCELED

如果已设置此标志，则需要从上次的 MotionEvent 集 ACTION_DOWN。

与 ACTION_CANCEL 一样，可以通过 getPointerId(actionIndex) 找到指针。

图 6. 触控笔触和手掌轻触时创建的 MotionEvent 集。取消手掌轻触操作，并重新渲染展示效果。

全屏、无边框和导航手势

如果应用处于全屏状态，并且在屏幕边缘附近有可操作的元素（例如 只需从屏幕底部滑动 显示导航或将应用移至后台可能会导致 画布上会产生不必要的轻触

图 7. 滑动手势即可将应用移至后台。

为了防止手势在应用中触发不必要的轻触，您可以执行以下操作： 使用边衬区和 ACTION_CANCEL。

另请参阅防手掌误触、导航和不必要的输入 部分。

使用 setSystemBarsBehavior() 方法和 BEHAVIOR_SHOW_TRANSIENT_BARS_BY_SWIPE / WindowInsetsController 以防止导航手势导致不必要的触摸事件：

// Configure the behavior of the hidden system bars.
windowInsetsController.systemBarsBehavior =
    WindowInsetsControllerCompat.BEHAVIOR_SHOW_TRANSIENT_BARS_BY_SWIPE

如需详细了解边衬区和手势管理，请参阅：

• 在沉浸模式下隐藏系统栏
• 确保与手势导航兼容
• 在应用中全屏显示内容

低延迟时间

延迟时间是指硬件、系统和应用进行处理所需的时间 并呈现用户输入

延迟时间 = 硬件和操作系统输入处理 + 应用处理 + 系统合成

• 硬件渲染

。 <ph type="x-smartling-placeholder">

</ph>

图 8.延迟会导致所渲染笔触滞后于触控笔位置。

延迟来源

• 在触摸屏（硬件）上注册触控笔：初始无线连接 当触控笔和操作系统通信以注册和同步时。
• 触摸采样率（硬件）：每台触摸屏每秒测量的次数 检查指针是否轻触了表面，范围从 60 Hz 到 1000 Hz。
• 输入处理（应用）：应用颜色、图形效果和转换 。
• 图形渲染（操作系统 + 硬件）：缓冲区交换、硬件处理。

低延迟图形

Jetpack 低延迟图形库 缩短了从用户输入到屏幕呈现之间的处理时间。

该库可避免多缓冲区渲染和 它利用前端缓冲区渲染技术，即直接将数据写入 屏幕上。

注意 ：开发者可使用多缓冲区和前端缓冲区渲染 使用 OpenGL。

前端缓冲区渲染

前端缓冲区是用于屏幕渲染的内存区。它是距离 应用可以直接在屏幕上绘图低延迟库支持 应用来直接渲染到前端缓冲区。这提升了性能 阻止缓冲区交换，常规多缓冲区渲染可能会发生这种情况 或双缓冲区渲染（最常见的情况）。

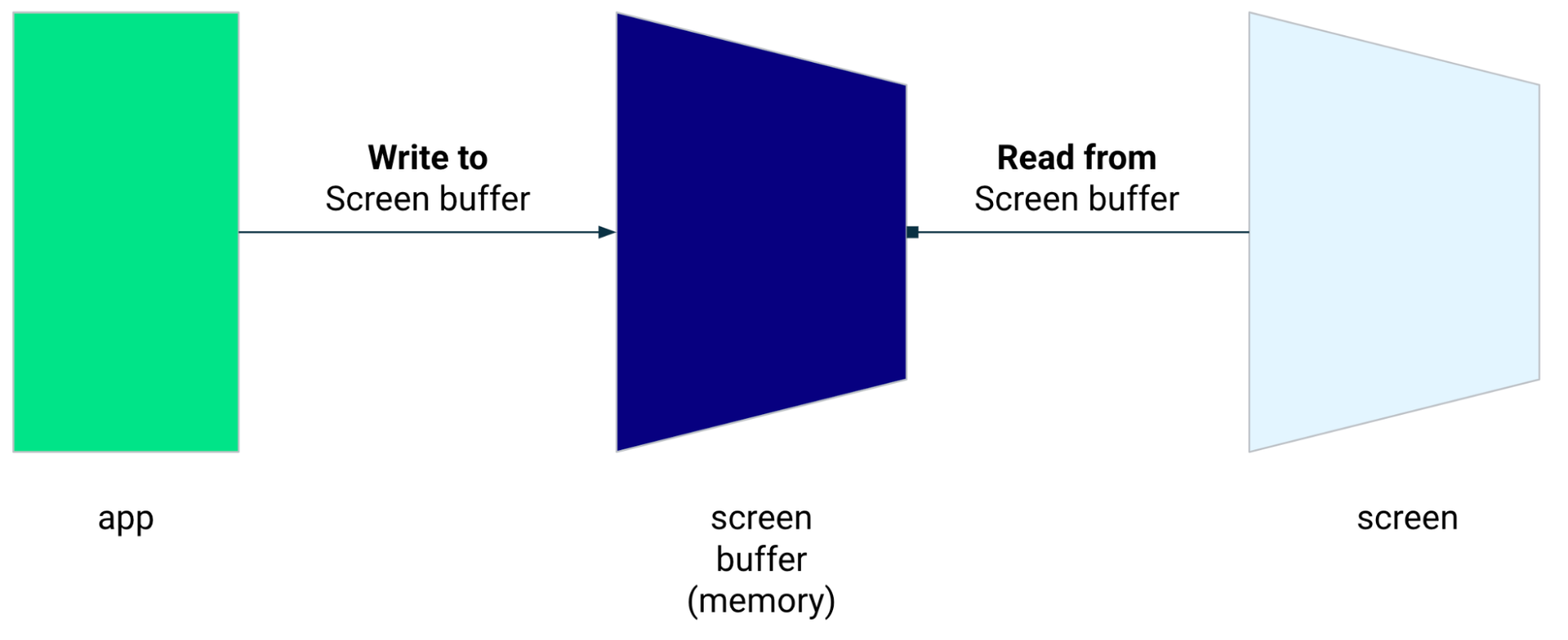

图 9. 前端缓冲区渲染。

图 10. 多缓冲区渲染。

虽然前端缓冲区渲染是在渲染小块区域 而不是用于刷新整个屏幕。包含 前端缓冲区渲染，应用会将内容渲染到一个缓冲区， 显示屏正在读取内容因此，就有可能呈现 出现工件或撕裂 的情况（请参阅下文）。

Android 10（API 级别 29）及更高版本提供低延迟库 以及搭载 Android 10（API 级别 29）及更高版本的 ChromeOS 设备。

依赖项

低延迟库提供了用于前端缓冲区渲染的组件 实施。将该库作为依赖项添加到应用的模块中 build.gradle 文件：

dependencies {
    implementation "androidx.graphics:graphics-core:1.0.0-alpha03"
}

GLFrontBufferRenderer 回调

低延迟库包含 GLFrontBufferRenderer.Callback 接口，该接口定义了以下方法：

• onDrawFrontBufferedLayer()
  • onDrawDoubleBufferedLayer()

低延迟库并不偏向于您用于连接的数据的类型， GLFrontBufferRenderer。

不过，该库会将数据作为包含数百个数据点的流进行处理； 因此，请设计数据来优化内存使用和分配。

回调

如需启用渲染回调，请实现 GLFrontBufferedRenderer.Callback 并 替换 onDrawFrontBufferedLayer() 和 onDrawDoubleBufferedLayer()。 GLFrontBufferedRenderer 最常使用回调来渲染您的数据 优化方式

val callback = object: GLFrontBufferedRenderer.Callback<DATA_TYPE> {
   override fun onDrawFrontBufferedLayer(
       eglManager: EGLManager,
       bufferInfo: BufferInfo,
       transform: FloatArray,
       param: DATA_TYPE
   ) {
       // OpenGL for front buffer, short, affecting small area of the screen.
   }
   override fun onDrawMultiDoubleBufferedLayer(
       eglManager: EGLManager,
       bufferInfo: BufferInfo,
       transform: FloatArray,
       params: Collection<DATA_TYPE>
   ) {
       // OpenGL full scene rendering.
   }
}

声明一个 GLFrontBufferedRenderer 实例

通过提供 SurfaceView 和GLFrontBufferedRenderer 回调。GLFrontBufferedRenderer 会优化呈现 发送到前端缓冲区和双缓冲区：

var glFrontBufferRenderer = GLFrontBufferedRenderer<DATA_TYPE>(surfaceView, callbacks)

渲染

当您调用 renderFrontBufferedLayer() 方法，该方法会触发 onDrawFrontBufferedLayer() 回调。

当您调用 commit() 函数，该函数会触发 onDrawMultiDoubleBufferedLayer() 回调。

在以下示例中，进程渲染到前端缓冲区（快速 当用户开始在屏幕上绘图 (ACTION_DOWN) 并将屏幕移动到其他位置时 指针 (ACTION_MOVE)。该进程会渲染到双缓冲区 当指针离开屏幕表面 (ACTION_UP) 时触发。

您可以使用 requestUnbufferedDispatch() 要求输入系统不批量处理动作事件，而是传递 您可以：

when (motionEvent.action) {
   MotionEvent.ACTION_DOWN -> {
       // Deliver input events as soon as they arrive.
       view.requestUnbufferedDispatch(motionEvent)
       // Pointer is in contact with the screen.
       glFrontBufferRenderer.renderFrontBufferedLayer(DATA_TYPE)
   }
   MotionEvent.ACTION_MOVE -> {
       // Pointer is moving.
       glFrontBufferRenderer.renderFrontBufferedLayer(DATA_TYPE)
   }
   MotionEvent.ACTION_UP -> {
       // Pointer is not in contact in the screen.
       glFrontBufferRenderer.commit()
   }
   MotionEvent.CANCEL -> {
       // Cancel front buffer; remove last motion set from the screen.
       glFrontBufferRenderer.cancel()
   }
}

渲染注意事项

✓ 正确做法

在屏幕的一小块区域内进行手写、绘图和素描。

✗ 错误做法

全屏更新、平移、缩放。可能会导致画面撕裂。

画面撕裂

屏幕刷新并同时缓冲屏幕缓冲区时，会发生画面撕裂 所有项目屏幕的一部分显示新数据，而另一部分 显示的是旧数据。

图 11. 屏幕从上往下刷新时，会发生画面撕裂。

动作预测

Jetpack 动作预测 库 通过估计用户的笔触路径并提供临时的 指向渲染程序的人为。

动作预测库以 MotionEvent 对象的形式获取真实的用户输入。 这些对象包含有关 x 和 y 坐标、压力和时间的信息， 动作预测器利用这些特征来预测未来的MotionEvent 对象的操作。

预测的 MotionEvent 对象只是估算值。预测事件可以 已感知延迟时间，但预测数据必须替换为实际MotionEvent 数据。

动作预测库从 Android 4.4（API 级别 19）开始提供， 及搭载 Android 9（API 级别 28）及更高版本的 ChromeOS 设备。

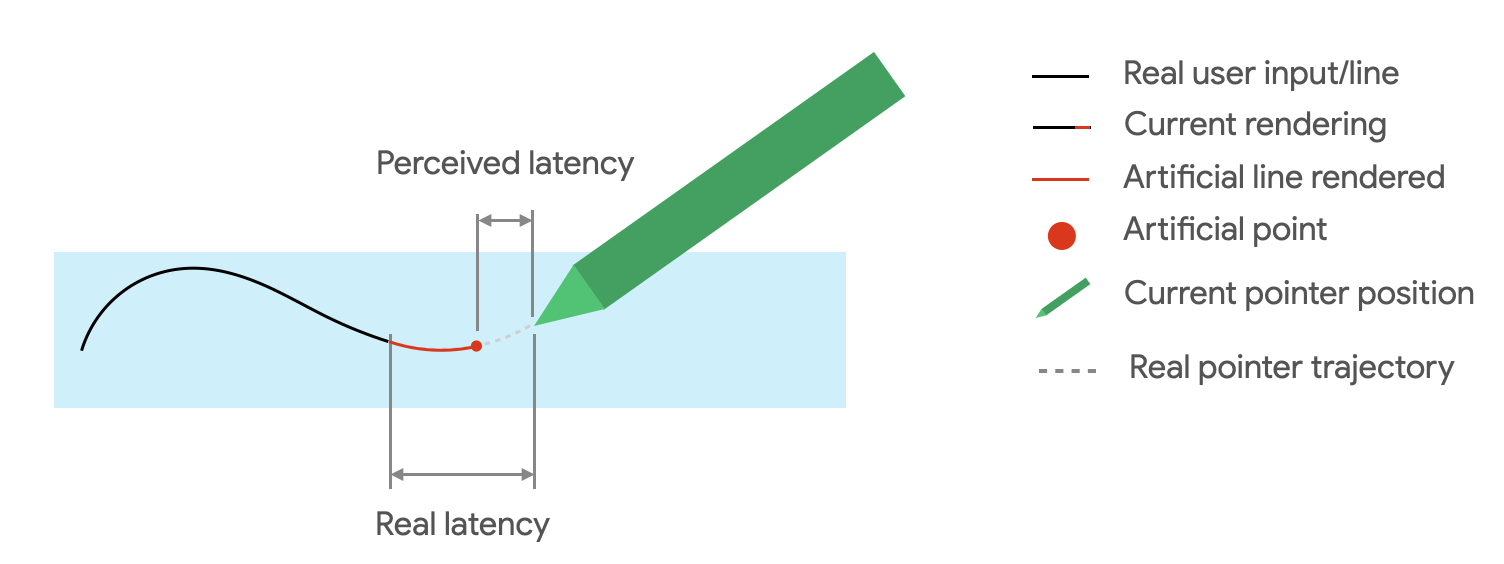

图 12. 可以通过动作预测缩短延迟时间。

依赖项

运动预测库提供了预测实现。通过 库将作为依赖项添加到应用的模块 build.gradle 文件中：

dependencies {
    implementation "androidx.input:input-motionprediction:1.0.0-beta01"
}

实现

动作预测库包含 MotionEventPredictor 接口，该接口定义了以下方法：

• record(): 将 MotionEvent 对象存储为用户操作记录
• predict(): 返回预测的 MotionEvent

声明一个 MotionEventPredictor 实例

var motionEventPredictor = MotionEventPredictor.newInstance(view)

向预测程序提供数据

motionEventPredictor.record(motionEvent)

预测

when (motionEvent.action) {
   MotionEvent.ACTION_MOVE -> {
       val predictedMotionEvent = motionEventPredictor?.predict()
       if(predictedMotionEvent != null) {
            // use predicted MotionEvent to inject a new artificial point
       }
   }
}

注意： predict() 方法返回的 MotionEvent 对象包含 数据，包括 x 和 y 坐标、压力、方向和倾斜度。

动作预测的注意事项

✓ 正确做法

添加新的预测点后移除旧预测点。

✗ 错误做法

请勿将预测点用于最终渲染。

记事应用

借助 ChromeOS，可以声明应用具有一些记事操作功能。

如需在 ChromeOS 上将应用注册为记事应用，请参阅输入 兼容性。

如需在 Android 上将应用注册为记事应用，请参阅创建记事 app。

Android 14（API 级别 34）引入了 ACTION_CREATE_NOTE intent，使您的应用能够在锁具上启动记事 activity 屏幕。

利用机器学习套件进行数字手写识别

使用机器学习套件数字手写功能 识别， 您的应用可以识别数字表面上数百种 语言。您还可以对素描进行分类。

机器学习套件提供 Ink.Stroke.Builder 类来创建可由机器学习模型处理的 Ink 对象 将手写内容转换为文字。

除了手写识别之外，该模型还能够识别 手势、 例如删除和圈子

请参阅数字手写 识别 了解详情。

其他资源

开发者指南

• 创建记事应用

• 在 Android 应用中利用机器学习套件识别数字手写内容

Codelab

• 增强 Android 应用中的触控笔性能支持
