เริ่มต้นใช้งาน WebGPU

หากต้องการใช้ Jetpack WebGPU โปรเจ็กต์ของคุณต้องมีคุณสมบัติตรงตามข้อกำหนดขั้นต่ำต่อไปนี้

ระดับ API ขั้นต่ำ: ต้องใช้ Android API 24 (Nougat) ขึ้นไป
ฮาร์ดแวร์: เราขอแนะนำให้ใช้แบ็กเอนด์เป็นอุปกรณ์ที่รองรับ Vulkan 1.1 ขึ้นไป
โหมดความเข้ากันได้และการรองรับ OpenGL ES: คุณใช้ WebGPU กับโหมดความเข้ากันได้ได้โดยตั้งค่าตัวเลือก featureLevel ที่ได้มาตรฐานเป็น compatibility ขณะขอ GPUAdapter

// Example of requesting an adapter with "compatibility" mode enabled:
val adapter = instance.requestAdapter(
  GPURequestAdapterOptions(featureLevel = FeatureLevel.Compatibility))

การติดตั้งและการตั้งค่า

สิ่งที่ต้องมีก่อน

Android Studio: ดาวน์โหลด Android Studio เวอร์ชันล่าสุดจากเว็บไซต์อย่างเป็นทางการ แล้วทำตามวิธีการที่ระบุไว้ในคู่มือการติดตั้ง Android Studio

สร้างโปรเจ็กต์ใหม่

เมื่อติดตั้ง Android Studio แล้ว ให้ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่าโปรเจ็กต์ WebGPU

เริ่มโปรเจ็กต์ใหม่: เปิด Android Studio แล้วคลิกโปรเจ็กต์ใหม่
เลือกเทมเพลต: เลือกเทมเพลต Empty Activity ใน Android Studio แล้วคลิกถัดไป

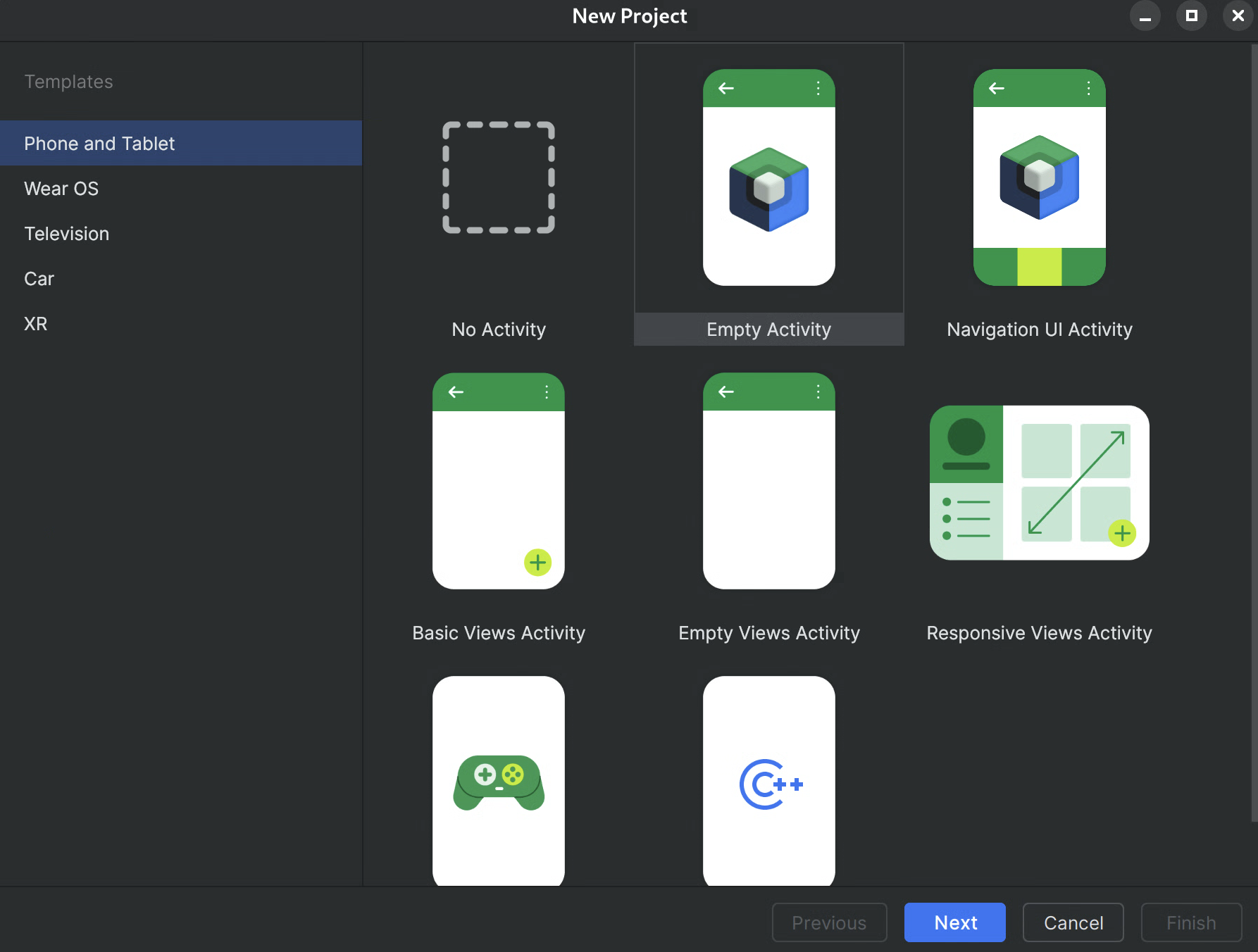

รูปที่ 1 การสร้างโปรเจ็กต์ใหม่ใน Android Studio
กำหนดค่าโปรเจ็กต์
- ชื่อ: ตั้งชื่อโปรเจ็กต์ (เช่น "JetpackWebGPUSample")
- ชื่อแพ็กเกจ: ตรวจสอบว่าชื่อแพ็กเกจตรงกับเนมสเปซที่คุณเลือก (เช่น com.example.webgpuapp)
- ภาษา: เลือก Kotlin
- SDK ขั้นต่ำ: เลือก API 24: Android 7.0 (Nougat) ขึ้นไปตามที่แนะนำสำหรับไลบรารีนี้
- ภาษาการกำหนดค่าบิลด์: ขอแนะนำให้ใช้ Kotlin DSL (build.gradle.kts) สำหรับการจัดการ Dependency ที่ทันสมัย

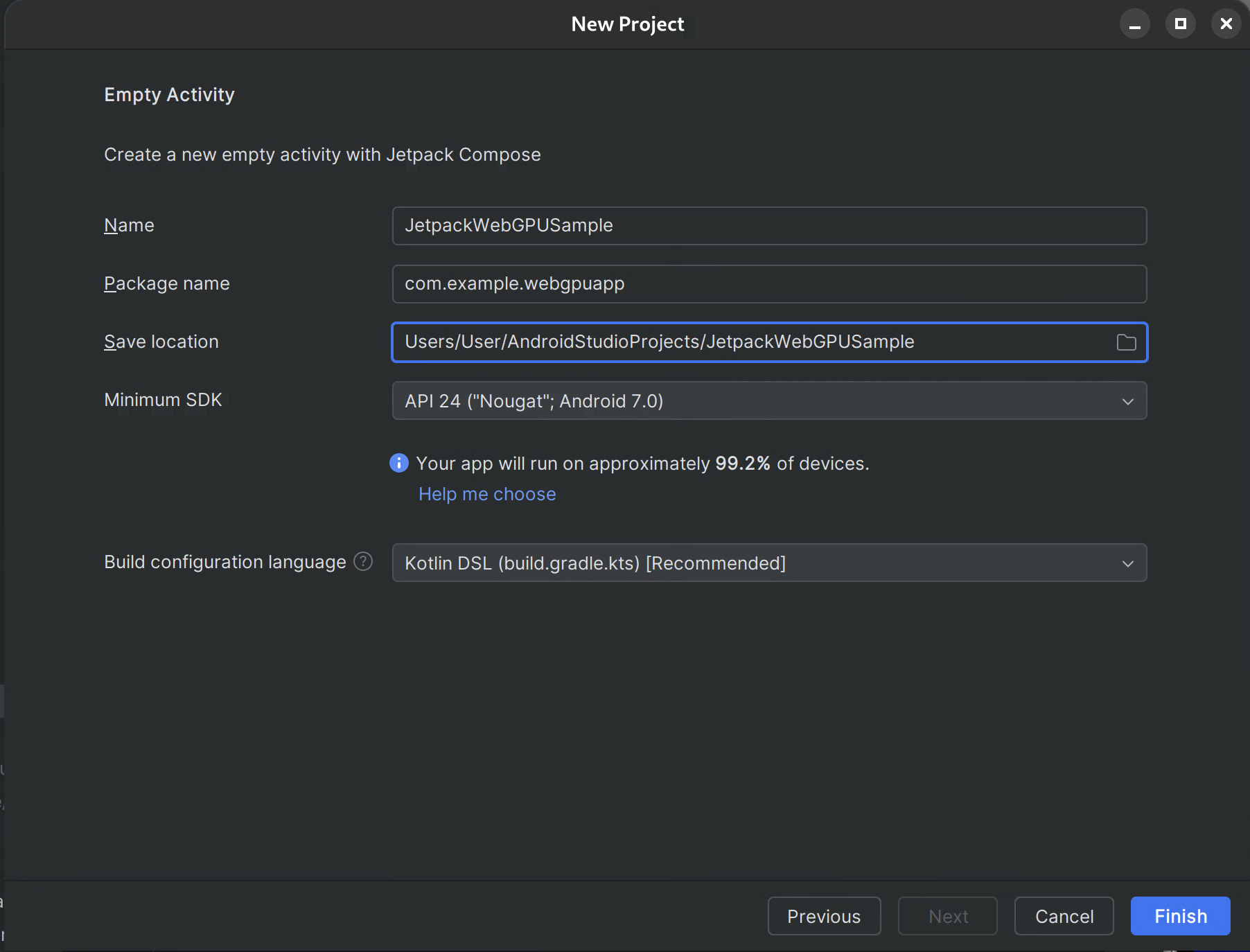

รูปที่ 2เริ่มต้นด้วยกิจกรรมที่ว่างเปล่า
เสร็จสิ้น: คลิกเสร็จสิ้น แล้วรอให้ Android Studio ซิงค์ไฟล์โปรเจ็กต์

เพิ่มไลบรารี WebGPU Jetpack

เพิ่มที่เก็บ google ลงใน settings.gradle ตามที่อธิบายไว้ใน ใช้ไลบรารี Jetpack ในแอป
เพิ่มทรัพยากร Dependency สำหรับอาร์ติแฟกต์ที่ต้องการในไฟล์ build.gradle ของแอปหรือโมดูล
- หมายเหตุ: ตรวจสอบเวอร์ชันไลบรารีล่าสุดได้ที่ webgpu | Jetpack | Android Developers

ไลบรารี androidx.webgpu มีไฟล์ไลบรารี .so ของ NDK ของ WebGPU รวมถึงอินเทอร์เฟซของโค้ดที่มีการจัดการ

คุณอัปเดตเวอร์ชันของไลบรารีได้โดยการอัปเดต build.gradle และ ซิงค์โปรเจ็กต์กับไฟล์ Gradle โดยใช้ปุ่ม "ซิงค์โปรเจ็กต์" ใน Android Studio

สถาปัตยกรรมระดับสูง

การแสดงผล WebGPU ภายในแอปพลิเคชัน Android จะทำงานบนเธรดการแสดงผลเฉพาะเพื่อรักษาการตอบสนองของ UI

เลเยอร์ UI: สร้าง UI ด้วย Jetpack Compose ผสานรวมพื้นผิวการวาดภาพ WebGPU เข้ากับลำดับชั้น Compose โดยใช้ AndroidExternalSurface
ตรรกะการแสดงผล: คลาสเฉพาะ (เช่น WebGpuRenderer) มีหน้าที่รับผิดชอบในการจัดการออบเจ็กต์ WebGPU ทั้งหมดและประสานงานลูปการแสดงผล
เลเยอร์ Shader: โค้ด Shader ของ WGSL ที่จัดเก็บไว้ในค่าคงที่ res หรือสตริง

แผนภาพสถาปัตยกรรมระดับสูงที่แสดงการโต้ตอบระหว่าง
UI Thread, Rendering Thread เฉพาะ และฮาร์ดแวร์ GPU ในแอปพลิเคชัน WebGPU
Android — **รูปที่ 3**สถาปัตยกรรมระดับสูงของ WebGPU ใน Android

ทีละขั้นตอน: แอปตัวอย่าง

ส่วนนี้จะอธิบายขั้นตอนที่จำเป็นในการแสดงผลสามเหลี่ยมสีบนหน้าจอ ซึ่งแสดงให้เห็นเวิร์กโฟลว์หลักของ WebGPU

กิจกรรมหลัก

class MainActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContent {
            WebGpuSurface()
        }
    }
}

พื้นผิวภายนอกที่ประกอบได้

สร้างไฟล์ใหม่ชื่อ WebgpuSurface.kt Composable นี้จะห่อหุ้ม AndroidExternalSurface เพื่อเชื่อมต่อระหว่าง Compose กับตัวแสดงผล

@Composable
fun WebGpuSurface(modifier: Modifier = Modifier) {
    // Create and remember a WebGpuRenderer instance.
    val renderer = remember { WebGpuRenderer() }
    AndroidExternalSurface(
        modifier = modifier.fillMaxSize(),
    ) {
        // This block is called when the surface is created or resized.
        onSurface { surface, width, height ->
            // Run the rendering logic on a background thread.
            withContext(Dispatchers.Default) {
                try {
                    // Initialize the renderer with the surface
                    renderer.init(surface, width, height)
                    // Render a frame.
                    renderer.render()
                } finally {
                    // Clean up resources when the surface is destroyed.
                    renderer.cleanup()
                }
            }
        }
    }
}

ตั้งค่าโปรแกรมแสดงผล

สร้างWebGpuRendererชั้นเรียนใน WebGpuRenderer.kt คลาสนี้จะจัดการ การสื่อสารกับ GPU

ก่อนอื่น ให้กำหนดโครงสร้างคลาสและตัวแปร

class WebGpuRenderer() {
    private lateinit var webGpu: WebGpu
    private lateinit var renderPipeline: GPURenderPipeline
}

การเริ่มต้น: จากนั้น ให้ใช้ฟังก์ชัน init เพื่อสร้างอินสแตนซ์ WebGPU และกำหนดค่าพื้นผิว ฟังก์ชันนี้เรียกใช้โดยAndroidExternalSurfaceขอบเขตภายในคอมโพสภายนอกที่เราสร้างขึ้น ก่อนหน้านี้

หมายเหตุ: ฟังก์ชัน init ใช้ createWebGpu เมธอดตัวช่วย (ส่วนหนึ่งของ androidx.webgpu.helper) เพื่อเพิ่มประสิทธิภาพการตั้งค่า ยูทิลิตีนี้จะสร้างอินสแตนซ์ WebGPU เลือกอแดปเตอร์ และขออุปกรณ์

// Inside WebGpuRenderer class
suspend fun init(surface: Surface, width: Int, height: Int) {
    // 1. Create Instance & Device
    webGpu = createWebGpu(surface)
    val device = webGpu.device

    // 2. Setup Pipeline (compile shaders)
    initPipeline(device)

    // 3. Configure the Surface
    webGpu.webgpuSurface.configure(
      GPUSurfaceConfiguration(
        device,
        width,
        height,
        TextureFormat.RGBA8Unorm,
      )
    )
  }

androidx.webgpu ไลบรารีมีไฟล์ JNI และ .so ซึ่งระบบบิลด์จะลิงก์และจัดการโดยอัตโนมัติ เมธอด Helper createWebGpu จะจัดการการโหลด libwebgpu_c_bundled.so ที่รวมไว้

การตั้งค่าไปป์ไลน์

ตอนนี้เรามีอุปกรณ์แล้ว เราต้องบอก GPU วิธีวาดสามเหลี่ยม เราทำเช่นนี้โดยการสร้าง "ไปป์ไลน์" ที่มีโค้ด Shader (เขียนใน WGSL)

เพิ่มฟังก์ชันตัวช่วยส่วนตัวนี้ลงในคลาส WebGpuRenderer เพื่อคอมไพล์เชเดอร์และสร้างไปป์ไลน์การแสดงผล

// Inside WebGpuRenderer class
private fun initPipeline(device: GPUDevice) {
    val shaderCode = """
        @vertex fn vs_main(@builtin(vertex_index) vertexIndex : u32) ->
        @builtin(position) vec4f {
            const pos = array(vec2f(0.0, 0.5), vec2f(-0.5, -0.5), vec2f(0.5, -0.5));
            return vec4f(pos[vertexIndex], 0, 1);
        }
        @fragment fn fs_main() -> @location(0) vec4f {
            return vec4f(1, 0, 0, 1);
        }
    """

    // Create Shader Module
    val shaderModule = device.createShaderModule(
      GPUShaderModuleDescriptor(shaderSourceWGSL = GPUShaderSourceWGSL(shaderCode))
    )

    // Create Render Pipeline
    renderPipeline = device.createRenderPipeline(
      GPURenderPipelineDescriptor(
        vertex = GPUVertexState(
          shaderModule,
        ), fragment = GPUFragmentState(
          shaderModule, targets = arrayOf(GPUColorTargetState(TextureFormat.RGBA8Unorm))
        ), primitive = GPUPrimitiveState(PrimitiveTopology.TriangleList)
      )
    )
  }

วาดกรอบ

เมื่อไปป์ไลน์พร้อมแล้ว ตอนนี้เราก็สามารถใช้ฟังก์ชันการแสดงผลได้ ฟังก์ชันนี้ จะรับเท็กซ์เจอร์ถัดไปที่พร้อมใช้งานจากหน้าจอ บันทึกคำสั่งการวาด และส่งไปยัง GPU

เพิ่มวิธีการนี้ลงในชั้นเรียน WebGpuRenderer

// Inside WebGpuRenderer class
fun render() {
    if (!::webGpu.isInitialized) {
      return
    }

    val gpu = webGpu

    // 1. Get the next available texture from the screen
    val surfaceTexture = gpu.webgpuSurface.getCurrentTexture()

    // 2. Create a command encoder
    val commandEncoder = gpu.device.createCommandEncoder()

    // 3. Begin a render pass (clearing the screen to blue)
    val renderPass = commandEncoder.beginRenderPass(
      GPURenderPassDescriptor(
        colorAttachments = arrayOf(
          GPURenderPassColorAttachment(
            GPUColor(0.0, 0.0, 0.5, 1.0),
            surfaceTexture.texture.createView(),
            loadOp = LoadOp.Clear,
            storeOp = StoreOp.Store,
          )
        )
      )
    )

    // 4. Draw
    renderPass.setPipeline(renderPipeline)
    renderPass.draw(3) // Draw 3 vertices
    renderPass.end()

    // 5. Submit and Present
    gpu.device.queue.submit(arrayOf(commandEncoder.finish()))
    gpu.webgpuSurface.present()
  }

การล้างข้อมูลทรัพยากร

ใช้ฟังก์ชันล้างข้อมูลซึ่งเรียกใช้โดย WebGpuSurface เมื่อระบบทำลายพื้นผิว

// Inside WebGpuRenderer class
fun cleanup() {
    if (::webGpu.isInitialized) {
      webGpu.close()
    }
  }

เอาต์พุตที่แสดงผล

ภาพหน้าจอของโทรศัพท์ Android ที่แสดงเอาต์พุตของแอปพลิเคชัน WebGPU ซึ่งเป็นสามเหลี่ยมสีแดงทึบที่อยู่ตรงกลางบนพื้นหลังสีน้ำเงินเข้ม — **รูปที่ 4** เอาต์พุตที่แสดงผลของแอปพลิเคชัน WebGPU ตัวอย่าง ซึ่งแสดงรูปสามเหลี่ยมสีแดง

โครงสร้างแอปตัวอย่าง

แนวทางปฏิบัติที่ดีคือการแยกการติดตั้งใช้งานการแสดงผลออกจากตรรกะ UI ดังเช่นโครงสร้างที่ใช้ในแอปตัวอย่าง

app/src/main/
├── java/com/example/app/
│   ├── MainActivity.kt       // Entry point
│   ├── WebGpuSurface.kt      // Composable Surface
│   └── WebGpuRenderer.kt     // Pure WebGPU logic

MainActivity.kt: จุดแรกเข้าของแอปพลิเคชัน โดยจะตั้งค่าเนื้อหาเป็น WebGpuSurface Composable
WebGpuSurface.kt: กำหนดคอมโพเนนต์ UI โดยใช้ [AndroidExternalSurface](/reference/kotlin/androidx/compose/foundation/package-summary#AndroidExternalSurface(androidx.compose.ui.Modifier,kotlin.Boolean,androidx.compose.ui.unit.IntSize,androidx.compose.foundation.AndroidExternalSurfaceZOrder,kotlin.Boolean,kotlin.Function1)) โดยจะจัดการSurfaceขอบเขตวงจรของ SurfaceView, เริ่มต้นโปรแกรมแสดงผลเมื่อ Surface พร้อม และล้างข้อมูลเมื่อ Surface ถูกทำลาย
WebGpuRenderer.kt: ห่อหุ้มตรรกะทั้งหมดที่เฉพาะเจาะจง WebGPU (การสร้างอุปกรณ์ การตั้งค่าไปป์ไลน์) โดยจะแยกออกจาก UI และรับเฉพาะ[Surface](/reference/android/view/Surface.html) และมิติข้อมูลที่จำเป็นต่อการวาด

การจัดการวงจรและทรัพยากร

การจัดการวงจรของกิจกรรมจะได้รับการจัดการโดยขอบเขตของ Kotlin Coroutine ที่ [AndroidExternalSurface](/reference/kotlin/androidx/compose/foundation/package-summary#AndroidExternalSurface(androidx.compose.ui.Modifier,kotlin.Boolean,androidx.compose.ui.unit.IntSize,androidx.compose.foundation.AndroidExternalSurfaceZOrder,kotlin.Boolean,kotlin.Function1)) จัดให้ภายใน Jetpack Compose

การสร้างพื้นผิว: เริ่มต้นการกำหนดค่า Device และ Surface ที่จุดเริ่มต้นของบล็อก Lambda onSurface โค้ดนี้จะทำงานทันทีเมื่อ Surface พร้อมใช้งาน
การทำลายพื้นผิว: เมื่อผู้ใช้นำทางออกไปหรือระบบทำลาย Surface บล็อก Lambda จะถูกยกเลิก ระบบจะfinallyบล็อก และเรียกใช้ renderer.cleanup() เพื่อป้องกันหน่วยความจำรั่ว
การปรับขนาด: หากขนาดของพื้นผิวเปลี่ยนแปลง AndroidExternalSurface อาจ รีสตาร์ทบล็อกหรือจัดการการอัปเดตโดยตรง ทั้งนี้ขึ้นอยู่กับการกำหนดค่า เพื่อให้ โปรแกรมแสดงผลเขียนไปยังบัฟเฟอร์ที่ถูกต้องเสมอ

การแก้ไขข้อบกพร่องและการตรวจสอบ

WebGPU มีกลไกที่ออกแบบมาเพื่อตรวจสอบโครงสร้างอินพุตและบันทึกข้อผิดพลาดขณะรันไทม์

Logcat: ข้อผิดพลาดในการตรวจสอบจะพิมพ์ไปยัง Android Logcat
ขอบเขตข้อผิดพลาด: คุณสามารถบันทึกข้อผิดพลาดที่เฉพาะเจาะจงได้โดยการห่อหุ้มคำสั่ง GPU ภายในบล็อก [device.pushErrorScope()](/reference/kotlin/androidx/webgpu/GPUDevice#pushErrorScope(kotlin.Int)) และ `device.popErrorScope()

device.pushErrorScope(ErrorFilter.Validation)
// ... potentially incorrect code ...
device.popErrorScope { status, type, message ->
    if (status == PopErrorScopeStatus.Success && type != ErrorType.NoError) {
        Log.e("WebGPU", "Validation Error: $message")
    }
}

เคล็ดลับด้านประสิทธิภาพ

เมื่อเขียนโปรแกรมใน WebGPU ให้พิจารณาสิ่งต่อไปนี้เพื่อหลีกเลี่ยงคอขวดด้านประสิทธิภาพ

หลีกเลี่ยงการสร้างออบเจ็กต์ต่อเฟรม: สร้างอินสแตนซ์ไปป์ไลน์ (GPURenderPipeline) เลย์เอาต์กลุ่มการเชื่อมโยง และโมดูล Shader เพียงครั้งเดียวในระหว่างการตั้งค่าแอปพลิเคชันเพื่อเพิ่มการนำกลับมาใช้ใหม่ให้ได้มากที่สุด
เพิ่มประสิทธิภาพการใช้บัฟเฟอร์: อัปเดตเนื้อหาของ GPUBuffers ที่มีอยู่ผ่าน GPUQueue.writeBuffer แทนที่จะสร้างบัฟเฟอร์ใหม่ในแต่ละเฟรม
ลดการเปลี่ยนแปลงสถานะ: จัดกลุ่มการเรียกใช้การวาดที่ใช้ไปป์ไลน์เดียวกันและเชื่อมโยงกลุ่มเพื่อลดค่าใช้จ่ายของไดรเวอร์และปรับปรุงประสิทธิภาพการแสดงผล
