Tính năng nhúng hoạt động tối ưu hoá các ứng dụng trên thiết bị có màn hình lớn bằng cách chia đôi cửa sổ tác vụ của ứng dụng để hiển thị 2 hoạt động hoặc 2 thực thể của cùng một hoạt động.
Nếu ứng dụng bao gồm nhiều hoạt động, tính năng nhúng hoạt động cho phép bạn mang đến trải nghiệm nâng cao cho người dùng trên máy tính bảng, thiết bị có thể gập lại và thiết bị ChromeOS.
Tính năng nhúng hoạt động không cần tái cấu trúc mã. Bạn quyết định cách ứng dụng của mình hiển thị các hoạt động (cạnh nhau hoặc xếp chồng) bằng cách tạo tệp XML hoặc bằng cách thực hiện lệnh gọi API Jetpack WindowManager.
Hoạt động hỗ trợ màn hình nhỏ được duy trì tự động. Khi ứng dụng đang chạy trên thiết bị có màn hình nhỏ, các hoạt động được xếp chồng lên nhau. Trên màn hình lớn, hoạt động được hiển thị cạnh nhau. Hệ thống sẽ xác định cách hiển thị dựa trên cấu hình bạn đã tạo mà không yêu cầu logic phân nhánh.
Tính năng nhúng hoạt động phù hợp với các thay đổi về hướng thiết bị và hoạt động liền mạch trên thiết bị có thể gập lại, các hoạt động xếp chồng và huỷ xếp chồng khi thiết bị gập lại và mở ra.
Tính năng nhúng hoạt động được hỗ trợ trên hầu hết các thiết bị có màn hình lớn chạy Android 12L (API cấp 32) trở lên.
Chia cửa sổ tác vụ
Tính năng nhúng hoạt động chia cửa sổ tác vụ của ứng dụng thành hai vùng chứa: chính và phụ. Các vùng chứa giữ hoạt động được khởi chạy từ hoạt động chính hoặc từ các hoạt động đã ở sẵn trong vùng chứa.
Các hoạt động được xếp chồng trong vùng chứa phụ khi chúng khởi chạy và vùng chứa phụ được xếp chồng lên trên vùng chứa chính trên các màn hình nhỏ vì vậy, việc xếp chồng hoạt động và điều hướng quay lại nhất quán với thứ tự của hoạt động đã được tích hợp vào ứng dụng của bạn.
Tính năng nhúng hoạt động giúp hiển thị hoạt động theo nhiều cách khác nhau. Thông tin ứng dụng có thể chia cửa sổ tác vụ bằng cách khởi chạy hai hoạt động song song đồng thời:
Hoặc, một hoạt động chiếm toàn bộ cửa sổ tác vụ có thể tạo thao tác tách bằng cách khởi chạy một hoạt động mới song song:
Các hoạt động đã được chia nhỏ và dùng chung cửa sổ tác vụ có thể chạy các hoạt động khác theo cách sau:
Ở vùng bên cạnh và chồng lên một hoạt động khác:
Hình 4. Hoạt động A khởi chạy hoạt động C ở vùng bên cạnh và chồng lên hoạt động B. Ở vùng bên cạnh và đưa hoạt động đã tách sang một bên, che đi hoạt động chính trước đó:
Hình 5. Hoạt động B khởi chạy hoạt động C bên cạnh và chuyển tách sang một bên. Khởi chạy một hoạt động và xếp hoạt động đó lên trên cùng ngăn xếp hoạt động:
Hình 6. Hoạt động B khởi chạy hoạt động C mà không thêm bất kỳ cờ ý định nào. Khởi chạy hoạt động trong chế độ cửa sổ toàn màn hình trong cùng một tác vụ:
Hình 7. Hoạt động A hoặc hoạt động B khởi chạy hoạt động C và lấp đầy cửa sổ tác vụ.
Tính năng điều hướng quay lại

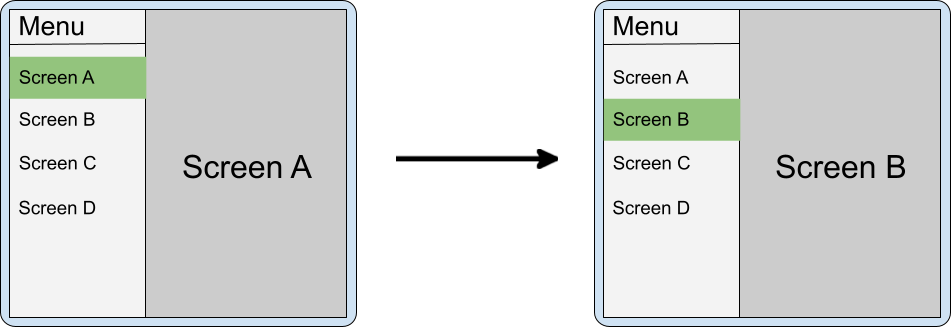

Các loại ứng dụng khác nhau có thể có quy tắc điều hướng lui khác nhau trong trạng thái cửa sổ tác vụ phân tách, tuỳ thuộc vào sự phụ thuộc giữa các hoạt động hoặc cách người dùng kích hoạt sự kiện quay lại, ví dụ:
- Liên quan đến nhau: Nếu các hoạt động có liên quan với nhau và một hoạt động sẽ không xuất hiện nếu không có hoạt động kia, bạn có thể điều chỉnh để tính năng điều hướng quay lại kết thúc cả hai.
- Riêng lẻ: Nếu các hoạt động hoàn toàn độc lập, việc điều hướng quay lại một hoạt động sẽ không ảnh hưởng đến trạng thái của hoạt động khác trong cửa sổ tác vụ.
Nếu sử dụng nút điều hướng, sự kiện quay lại sẽ được gửi tới hoạt động được làm tâm điểm gần đây nhất.
Đối với thao tác điều hướng dựa trên cử chỉ:
Android 14 (API cấp 34) trở xuống – Sự kiện quay lại được gửi đến hoạt động diễn ra cử chỉ. Khi người dùng vuốt từ bên trái màn hình, sự kiện quay lại sẽ được gửi đến hoạt động trong ngăn bên trái của cửa sổ phân tách. Khi người dùng vuốt từ bên phải màn hình, sự kiện quay lại sẽ được gửi đến hoạt động trong ngăn bên phải.
Android 15 (API cấp 35) trở lên
Khi xử lý nhiều hoạt động từ cùng một ứng dụng, cử chỉ sẽ hoàn tất hoạt động trên cùng bất kể hướng vuốt, mang lại trải nghiệm hợp nhất hơn.
Trong các tình huống liên quan đến hai hoạt động từ các ứng dụng khác nhau (lớp phủ), sự kiện quay lại được chuyển hướng đến hoạt động cuối cùng được xem, phù hợp với hành vi điều hướng bằng nút.
Bố cục nhiều ngăn
Jetpack WindowManager cho phép bạn tạo nhiều ngăn nhúng hoạt động
bố cục trên các thiết bị có màn hình lớn chạy Android 12L (API cấp 32) trở lên và bật
một số thiết bị sử dụng các phiên bản nền tảng cũ hơn. Ứng dụng hiện có dựa trên
nhiều hoạt động thay vì các mảnh hoặc bố cục dựa trên khung hiển thị, chẳng hạn như
SlidingPaneLayout có thể cải thiện trải nghiệm người dùng trên màn hình lớn
mà không cần tái cấu trúc mã nguồn.
Một ví dụ thường gặp là phân chia danh sách-chi tiết. Để đảm bảo việc trình bày giao diện chất lượng cao, hệ thống sẽ khởi chạy hoạt động danh sách, sau đó ứng dụng ngay lập tức khởi chạy hoạt động chi tiết. Hệ thống chuyển đổi sẽ chờ đến khi cả hai hoạt động được vẽ xong rồi hiển thị các hoạt động đó cùng lúc. Đối với người dùng, hai hoạt động sẽ khởi chạy như một.
Thuộc tính phần chia tách

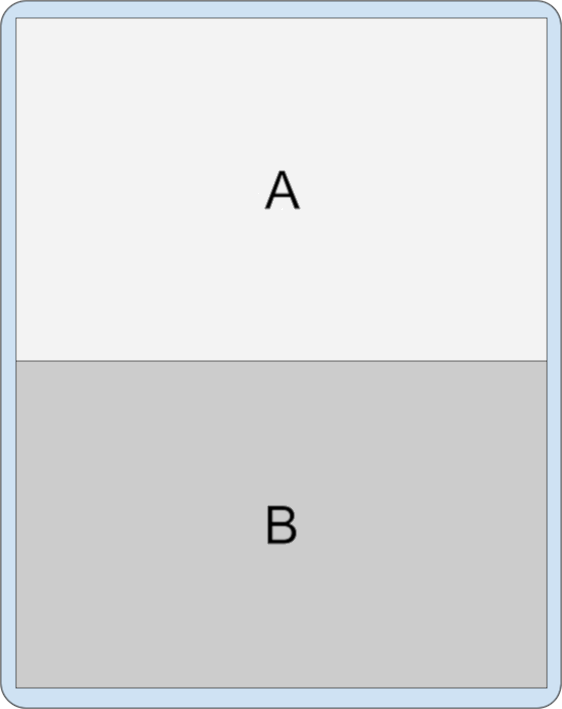

Bạn có thể chỉ định tỷ lệ của cửa sổ tác vụ giữa các vùng chứa phần được chia tách và cách bố trí các vùng chứa cùng nhau.
Đối với quy tắc được xác định trong tệp cấu hình XML, hãy thiết lập các thuộc tính sau:
splitRatio: Thiết lập tỷ lệ vùng chứa. Giá trị này là một dấu phẩy động số trong khoảng mở (0,0, 1,0).splitLayoutDirection: Chỉ định cách bố trí các vùng chứa phần phân tách với nhau. Sau đây là một số giá trị:ltr: Trái sang phảirtl: Phải sang tráilocale:ltrhoặcrtl, giá trị được xác định trong chế độ cài đặt nội bộ
Xem phần cấu hình XML để biết ví dụ.
Đối với các quy tắc được tạo bằng API WindowManager, hãy tạo đối tượng SplitAttributes bằng SplitAttributes.Builder và gọi các phương thức trình tạo sau:
setSplitType(): Thiết lập tỷ lệ vùng chứa phần phân tách. Hãy xemSplitAttributes.SplitTypeđể biết các đối số hợp lệ, bao gồm cả phương thứcSplitAttributes.SplitType.ratio().setLayoutDirection(): Thiết lập bố cục của các vùng chứa. Hãy xemSplitAttributes.LayoutDirectionđể tìm hiểu các giá trị có thể có.
Xem phần API WindowManager để biết thêm ví dụ.
Phần giữ chỗ
Hoạt động giữ chỗ là các hoạt động phụ trống chiếm một phần phân tách hoạt động. Một lúc nào đó, chúng sẽ được thay thế bằng một hoạt động khác có chứa nội dung. Ví dụ: một hoạt động giữ chỗ có thể chiếm bên phụ của phần phân tách hoạt động theo bố cục danh sách-chi tiết cho đến khi một mục từ danh sách được chọn, tại thời điểm đó một hoạt động chứa chi tiết của mục danh sách được chọn sẽ thay thế phần giữ chỗ.
Theo mặc định, hệ thống chỉ hiển thị phần giữ chỗ khi có đủ chỗ cho hoạt động phân chia. Phần giữ chỗ sẽ tự động kết thúc khi chiều rộng hoặc chiều cao của khu vực hiển thị trở nên quá nhỏ để hiển thị phần phân tách. Khi đủ chỗ, hệ thống sẽ khởi chạy lại phần giữ chỗ với trạng thái khởi tạo lại.
Tuy nhiên, thuộc tính stickyPlaceholder của SplitPlaceholderRule hoặc
Phương thức setSticky() của SplitPlaceholder.Builder có thể ghi đè phương thức
chế độ mặc định. Khi thuộc tính hoặc phương thức chỉ định một giá trị của true,
hệ thống sẽ hiển thị hoạt động giữ chỗ dưới dạng hoạt động trên cùng trong cửa sổ tác vụ khi
màn hình được đổi kích thước từ màn hình hai ngăn xuống thành màn hình một ngăn
(xem phần Cấu hình phân tách để biết ví dụ).
Thay đổi kích thước cửa sổ
Khi cấu hình thiết bị thay đổi, làm giảm chiều rộng cửa sổ tác vụ để cửa sổ không đủ lớn cho bố cục nhiều ngăn (ví dụ: khi thiết bị có thể gập lại màn hình lớn gập từ kích thước máy tính bảng xuống kích thước điện thoại hoặc cửa sổ ứng dụng được đổi kích thước ở chế độ nhiều cửa sổ), các hoạt động không phải phần giữ chỗ trong ngăn phụ của cửa sổ tác vụ sẽ được xếp chồng lên các hoạt động trong ngăn chính.
Hoạt động giữ chỗ chỉ hiển thị khi có đủ chiều rộng cho một phần phân chia. Trên màn hình nhỏ hơn, trình giữ chỗ sẽ tự động bị loại bỏ. Khi diện tích hiển thị lại đủ lớn, trình giữ chỗ sẽ được tạo lại. (Xem phần Phần giữ chỗ.)
Bạn có thể xếp chồng hoạt động vì WindowManager sắp xếp các hoạt động trong ngăn phụ ở phía trên các hoạt động trong ngăn chính.

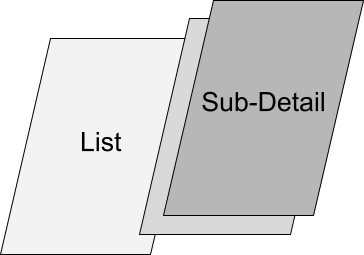

Nhiều hoạt động trong ngăn phụ
Hoạt động B khởi động hoạt động C tại vị trí không có cờ hiệu ý định:
dẫn đến thứ tự z của các hoạt động sau đây ở trong cùng một nhiệm vụ:
Vì vậy, trong cửa sổ tác vụ nhỏ hơn, ứng dụng sẽ thu gọn thành một hoạt động bằng C ở đầu ngăn xếp:
Thao tác quay lại trong cửa sổ nhỏ hơn sẽ di chuyển qua các hoạt động xếp chồng lên nhau.
Nếu cấu hình cửa sổ tác vụ được khôi phục về kích thước lớn hơn có thể chứa nhiều ngăn, các hoạt động sẽ hiển thị cạnh nhau.
Chia ngăn xếp
Hoạt động B khởi động hoạt động C bên cạnh và di chuyển phần phân chia sang bên:
Kết quả là các hoạt động sẽ tuân theo thứ tự z trong cùng một tác vụ:
Trong cửa sổ tác vụ nhỏ hơn, ứng dụng sẽ thu gọn thành một hoạt động duy nhất khi C bật đầu trang:
Hướng dọc cố định
Chế độ cài đặt tệp kê khai android:screenOrientation cho phép các ứng dụng ràng buộc theo hướng dọc hoặc ngang. Để cải thiện trải nghiệm người dùng trên các thiết bị có màn hình lớn như máy tính bảng và thiết bị có thể gập lại, nhà sản xuất thiết bị (OEM) có thể bỏ qua các yêu cầu về hướng màn hình và tạo khung viền hòm thư cho ứng dụng theo hướng dọc trên màn hình ngang hoặc hướng ngang trên màn hình dọc.
Tương tự, khi tính năng nhúng hoạt động được bật, OEM có thể tuỳ chỉnh thiết bị để hòm thư cho các hoạt động dọc cố định theo hướng ngang trên màn hình lớn (chiều rộng ≥ 600dp). Khi một hoạt động dọc cố định khởi chạy hoạt động thứ hai, thiết bị có thể hiển thị 2 hoạt động cạnh nhau trên một màn hình 2 ngăn.
Luôn thêm thuộc tính android.window.PROPERTY_ACTIVITY_EMBEDDING_SPLITS_ENABLED vào tệp kê khai ứng dụng để cho các thiết bị biết rằng ứng dụng của bạn hỗ trợ tính năng nhúng hoạt động (xem phần Cấu hình phân tách). Sau đó, thiết bị được OEM tuỳ chỉnh có thể xác định xem có tạo khung viền hòm thư hay không
các hoạt động dọc cố định.
Cấu hình phân tách
Quy tắc phân tách định cấu hình quá trình phân tách hoạt động. Bạn xác định các quy tắc phân tách trong tệp XML hoặc bằng cách tạo API WindowManager trong Jetpack cuộc gọi.
Trong cả hai trường hợp, ứng dụng của bạn phải truy cập vào thư viện WindowManager và phải thông báo hệ thống mà ứng dụng đã triển khai tính năng nhúng hoạt động.
Hãy thực hiện như sau:
Thêm phần phụ thuộc thư viện WindowManager mới nhất vào tệp
build.gradlecấp mô-đun của ứng dụng, ví dụ:implementation 'androidx.window:window:1.1.0-beta02'Thư viện WindowManager cung cấp tất cả thành phần cần thiết cho hoạt động nhúng.
Thông báo cho hệ thống rằng ứng dụng của bạn đã triển khai tính năng nhúng hoạt động.
Thêm thuộc tính
android.window.PROPERTY_ACTIVITY_EMBEDDING_SPLITS_ENABLEDvào phần tử <application> của tệp kê khai ứng dụng và đặt giá trị thành đúng, ví dụ như sau:<manifest xmlns:android="http://schemas.android.com/apk/res/android"> <application> <property android:name="android.window.PROPERTY_ACTIVITY_EMBEDDING_SPLITS_ENABLED" android:value="true" /> </application> </manifest>Trên bản phát hành WindowManager 1.1.0-alpha06 trở lên, các phần phân tách của tính năng nhúng hoạt động bị tắt trừ phi thuộc tính được thêm vào tệp kê khai và đặt thành true.
Ngoài ra, nhà sản xuất thiết bị sử dụng chế độ cài đặt này để bật các tính năng tuỳ chỉnh cho các ứng dụng hỗ trợ nhúng hoạt động. Ví dụ: các thiết bị có thể tạo khung viền hòm thư cho một hoạt động chỉ ở chế độ dọc trên màn hình ngang để định hướng cho hoạt động nhằm chuyển đổi sang bố cục 2 ngăn khi hoạt động thứ hai bắt đầu (xem phần Hướng dọc cố định).
Cấu hình XML
Để tạo quy trình triển khai dựa trên XML cho tính năng nhúng hoạt động, hãy hoàn tất các bước sau:
Tạo tệp tài nguyên XML thực hiện những việc sau:
- Xác định các hoạt động có chung phần phân tách
- Định cấu hình các tuỳ chọn phân tách
- Tạo phần giữ chỗ cho vùng chứa phụ của phần phân tách khi không có nội dung
- Chỉ định các hoạt động tuyệt đối không thuộc phần phân tách
Ví dụ:
<!-- main_split_config.xml --> <resources xmlns:window="http://schemas.android.com/apk/res-auto"> <!-- Define a split for the named activities. --> <SplitPairRule window:splitRatio="0.33" window:splitLayoutDirection="locale" window:splitMinWidthDp="840" window:splitMaxAspectRatioInPortrait="alwaysAllow" window:finishPrimaryWithSecondary="never" window:finishSecondaryWithPrimary="always" window:clearTop="false"> <SplitPairFilter window:primaryActivityName=".ListActivity" window:secondaryActivityName=".DetailActivity"/> </SplitPairRule> <!-- Specify a placeholder for the secondary container when content is not available. --> <SplitPlaceholderRule window:placeholderActivityName=".PlaceholderActivity" window:splitRatio="0.33" window:splitLayoutDirection="locale" window:splitMinWidthDp="840" window:splitMaxAspectRatioInPortrait="alwaysAllow" window:stickyPlaceholder="false"> <ActivityFilter window:activityName=".ListActivity"/> </SplitPlaceholderRule> <!-- Define activities that should never be part of a split. Note: Takes precedence over other split rules for the activity named in the rule. --> <ActivityRule window:alwaysExpand="true"> <ActivityFilter window:activityName=".ExpandedActivity"/> </ActivityRule> </resources>Tạo trình khởi tạo.
Thành phần WindowManager
RuleControllersẽ phân tích cú pháp XML tệp cấu hình và cung cấp các quy tắc cho hệ thống. Thư viện Khởi động JetpackInitializersẽ cung cấp tệp XML choRuleControllerkhi khởi động ứng dụng để có thể áp dụng các quy tắc này khi hoạt động bắt đầu.Để tạo trình khởi tạo, hãy làm như sau:
Thêm phần phụ thuộc mới nhất của thư viện Startup Jetpack vào cấp mô-đun của bạn
build.gradle, ví dụ:implementation 'androidx.startup:startup-runtime:1.1.1'Tạo một lớp giúp triển khai giao diện
Initializer.Trình khởi tạo cung cấp các quy tắc phân tách cho
RuleControllerbằng cách truyền mã nhận dạng của tệp cấu hình XML (main_split_config.xml) cho phương thứcRuleController.parseRules().Kotlin
class SplitInitializer : Initializer<RuleController> { override fun create(context: Context): RuleController { return RuleController.getInstance(context).apply { setRules(RuleController.parseRules(context, R.xml.main_split_config)) } } override fun dependencies(): List<Class<out Initializer<*>>> { return emptyList() } }
Java
public class SplitInitializer implements Initializer<RuleController> { @NonNull @Override public RuleController create(@NonNull Context context) { RuleController ruleController = RuleController.getInstance(context); ruleController.setRules( RuleController.parseRules(context, R.xml.main_split_config) ); return ruleController; } @NonNull @Override public List<Class<? extends Initializer<?>>> dependencies() { return Collections.emptyList(); } }
Tạo trình cung cấp nội dung cho định nghĩa quy tắc.
Thêm
androidx.startup.InitializationProvidervào tệp kê khai ứng dụng dưới dạng<provider>. Thêm thông tin tham chiếu vào cách triển khai trình khởi tạoRuleController,SplitInitializer:<!-- AndroidManifest.xml --> <provider android:name="androidx.startup.InitializationProvider" android:authorities="${applicationId}.androidx-startup" android:exported="false" tools:node="merge"> <!-- Make SplitInitializer discoverable by InitializationProvider. --> <meta-data android:name="${applicationId}.SplitInitializer" android:value="androidx.startup" /> </provider>InitializationProviderphát hiện và khởi chạySplitInitializertrước khi phương thứconCreate()của ứng dụng được gọi. Do đó, các quy tắc phân chia nằm trong khi hoạt động chính của ứng dụng bắt đầu.
WindowManager API
Bạn có thể triển khai tính năng nhúng hoạt động theo cách lập trình bằng một số lệnh gọi API. Thực hiện lệnh gọi trong phương thức onCreate() của một lớp con của
Application để đảm bảo các quy tắc có hiệu lực trước mọi hoạt động
ra mắt.
Để tạo hoạt động phân tách bằng cách lập trình, hãy làm như sau:
Tạo một quy tắc phân tách:
Tạo
SplitPairFiltergiúp xác định hoạt động có chung phần phân tách:Kotlin
val splitPairFilter = SplitPairFilter( ComponentName(this, ListActivity::class.java), ComponentName(this, DetailActivity::class.java), null )
Java
SplitPairFilter splitPairFilter = new SplitPairFilter( new ComponentName(this, ListActivity.class), new ComponentName(this, DetailActivity.class), null );
Thêm bộ lọc vào một nhóm bộ lọc:
Kotlin
val filterSet = setOf(splitPairFilter)
Java
Set<SplitPairFilter> filterSet = new HashSet<>(); filterSet.add(splitPairFilter);
Tạo thuộc tính bố cục cho phần phân chia:
Kotlin
val splitAttributes: SplitAttributes = SplitAttributes.Builder() .setSplitType(SplitAttributes.SplitType.ratio(0.33f)) .setLayoutDirection(SplitAttributes.LayoutDirection.LEFT_TO_RIGHT) .build()
Java
final SplitAttributes splitAttributes = new SplitAttributes.Builder() .setSplitType(SplitAttributes.SplitType.ratio(0.33f)) .setLayoutDirection(SplitAttributes.LayoutDirection.LEFT_TO_RIGHT) .build();
SplitAttributes.Buildersẽ tạo một đối tượng chứa các thuộc tính bố cục:setSplitType(): Xác định cách phân bổ khu vực màn hình có sẵn cho từng vùng chứa hoạt động. Kiểu tỷ lệ phân tách chỉ định tỷ lệ diện tích màn hình có sẵn được phân bổ cho vùng chứa chính; vùng chứa phụ chiếm phần còn lại của khu vực hiển thị có sẵn.setLayoutDirection(): Chỉ định cách các vùng chứa hoạt động được bố trí tương ứng với nhau, vùng chứa chính được ưu tiên.
Tạo
SplitPairRule:Kotlin
val splitPairRule = SplitPairRule.Builder(filterSet) .setDefaultSplitAttributes(splitAttributes) .setMinWidthDp(840) .setMinSmallestWidthDp(600) .setMaxAspectRatioInPortrait(EmbeddingAspectRatio.ratio(1.5f)) .setFinishPrimaryWithSecondary(SplitRule.FinishBehavior.NEVER) .setFinishSecondaryWithPrimary(SplitRule.FinishBehavior.ALWAYS) .setClearTop(false) .build()
Java
SplitPairRule splitPairRule = new SplitPairRule.Builder(filterSet) .setDefaultSplitAttributes(splitAttributes) .setMinWidthDp(840) .setMinSmallestWidthDp(600) .setMaxAspectRatioInPortrait(EmbeddingAspectRatio.ratio(1.5f)) .setFinishPrimaryWithSecondary(SplitRule.FinishBehavior.NEVER) .setFinishSecondaryWithPrimary(SplitRule.FinishBehavior.ALWAYS) .setClearTop(false) .build();
SplitPairRule.Buildertạo và định cấu hình cho quy tắc:filterSet: Chứa các bộ lọc cặp phân chia xác định thời điểm áp dụng quy tắc bằng cách xác định các hoạt động có cùng phần phân chia.setDefaultSplitAttributes(): Áp dụng các thuộc tính bố cục cho quy tắc.setMinWidthDp(): Thiết lập chiều rộng màn hình tối thiểu (tính bằng pixel không phụ thuộc vào mật độ, dp) cho phép phân chia.setMinSmallestWidthDp(): Thiết lập giá trị tối thiểu (tính bằng dp) mà giá trị nhỏ hơn trong hai kích thước màn hình phải có để cho phép phân tách, bất kể hướng của thiết bị.setMaxAspectRatioInPortrait(): Thiết lập tỷ lệ khung hình hiển thị tối đa (chiều cao:chiều rộng) theo hướng dọc cho các phần phân tách của hoạt động được hiển thị. Nếu tỷ lệ khung hình của màn hình dọc vượt quá tỷ lệ khung hình tối đa, các phần phân tách sẽ bị tắt bất kể chiều rộng của màn hình. Lưu ý: Giá trị mặc định là 1,4, vì vậy, các hoạt động sẽ chiếm toàn bộ cửa sổ tác vụ theo hướng dọc trên hầu hết máy tính bảng. Xem thêmSPLIT_MAX_ASPECT_RATIO_PORTRAIT_DEFAULTvàsetMaxAspectRatioInLandscape(). Giá trị mặc định cho chiều ngang làALWAYS_ALLOW.setFinishPrimaryWithSecondary(): Thiết lập cách hoàn tất tất cả hoạt động trong vùng chứa phụ ảnh hưởng đến các hoạt động trong vùng chứa chính.NEVERcho biết hệ thống không nên kết thúc các hoạt động chính khi tất cả các hoạt động trong vùng chứa phụ kết thúc (xem phần Kết thúc hoạt động).setFinishSecondaryWithPrimary(): Thiết lập cách hoàn tất tất cả hoạt động trong vùng chứa chính ảnh hưởng đến các hoạt động trong vùng chứa phụ.ALWAYScho biết hệ thống phải luôn luôn kết thúc các hoạt động trong vùng chứa phụ khi tất cả hoạt động trong lớp hoàn thiện vùng chứa chính (xem Kết thúc hoạt động).setClearTop(): Chỉ định xem tất cả các hoạt động trong vùng chứa phụ hoàn tất khi một hoạt động mới được khởi chạy trong vùng chứa. Giá trịfalsechỉ định rằng các hoạt động mới được xếp chồng lên trên các hoạt động đã có trong vùng chứa phụ.
Lấy thực thể singleton
RuleControllercủa WindowManager, và thêm quy tắc:Kotlin
val ruleController = RuleController.getInstance(this) ruleController.addRule(splitPairRule)
Java
RuleController ruleController = RuleController.getInstance(this); ruleController.addRule(splitPairRule);
Tạo một phần giữ chỗ cho vùng chứa phụ khi không có nội dung:
Tạo một
ActivityFiltergiúp xác định hoạt động mà phần giữ chỗ sẽ dùng chung phần phân tách cửa sổ tác vụ:Kotlin
val placeholderActivityFilter = ActivityFilter( ComponentName(this, ListActivity::class.java), null )
Java
ActivityFilter placeholderActivityFilter = new ActivityFilter( new ComponentName(this, ListActivity.class), null );
Thêm bộ lọc vào một nhóm bộ lọc:
Kotlin
val placeholderActivityFilterSet = setOf(placeholderActivityFilter)
Java
Set<ActivityFilter> placeholderActivityFilterSet = new HashSet<>(); placeholderActivityFilterSet.add(placeholderActivityFilter);
Tạo
SplitPlaceholderRule:Kotlin
val splitPlaceholderRule = SplitPlaceholderRule.Builder( placeholderActivityFilterSet, Intent(context, PlaceholderActivity::class.java) ).setDefaultSplitAttributes(splitAttributes) .setMinWidthDp(840) .setMinSmallestWidthDp(600) .setMaxAspectRatioInPortrait(EmbeddingAspectRatio.ratio(1.5f)) .setFinishPrimaryWithPlaceholder(SplitRule.FinishBehavior.ALWAYS) .setSticky(false) .build()
Java
SplitPlaceholderRule splitPlaceholderRule = new SplitPlaceholderRule.Builder( placeholderActivityFilterSet, new Intent(context, PlaceholderActivity.class) ).setDefaultSplitAttributes(splitAttributes) .setMinWidthDp(840) .setMinSmallestWidthDp(600) .setMaxAspectRatioInPortrait(EmbeddingAspectRatio.ratio(1.5f)) .setFinishPrimaryWithPlaceholder(SplitRule.FinishBehavior.ALWAYS) .setSticky(false) .build();
SplitPlaceholderRule.Buildertạo và định cấu hình cho quy tắc:placeholderActivityFilterSet: Chứa các bộ lọc hoạt động xác định thời điểm áp dụng quy tắc bằng cách xác định các hoạt động với mà hoạt động giữ chỗ được liên kết.Intent: Chỉ định việc khởi chạy hoạt động giữ chỗ.setDefaultSplitAttributes(): Áp dụng các thuộc tính bố cục cho quy tắc.setMinWidthDp(): Đặt chiều rộng hiển thị tối thiểu (tính bằng pixel không phụ thuộc vào mật độ, dp) cho phép phân chia.setMinSmallestWidthDp(): Thiết lập giá trị tối thiểu (tính bằng dp) mà giá trị nhỏ hơn trong hai kích thước màn hình phải cho phép phân chia, bất kể hướng của thiết bị.setMaxAspectRatioInPortrait(): Đặt tỷ lệ khung hình hiển thị tối đa (height:width) theo chiều dọc hướng hiển thị phần phân tách hoạt động. Lưu ý: Phần giá trị mặc định là 1,4, điều này dẫn đến các hoạt động thực hiện tác vụ cửa sổ theo hướng dọc trên hầu hết máy tính bảng. Xem thêmSPLIT_MAX_ASPECT_RATIO_PORTRAIT_DEFAULTvàsetMaxAspectRatioInLandscape(). Giá trị mặc định cho hướng ngang làALWAYS_ALLOW.setFinishPrimaryWithPlaceholder(): Thiết lập mức độ ảnh hưởng của việc hoàn tất hoạt động giữ chỗ đến các hoạt động trong vùng chứa chính. LUÔN cho biết rằng hệ thống phải luôn hoàn tất các hoạt động trong vùng chứa chính khi hoạt động giữ chỗ kết thúc (xem Kết thúc hoạt động).setSticky(): Xác định xem hoạt động giữ chỗ có đúng hay không xuất hiện ở đầu ngăn xếp hoạt động trên các màn hình nhỏ sau khi phần giữ chỗ đã xuất hiện lần đầu trong phần phân tách với đủ số lượng tối thiểu chiều rộng.
Thêm quy tắc vào
RuleControllercủa WindowManager:Kotlin
ruleController.addRule(splitPlaceholderRule)
Java
ruleController.addRule(splitPlaceholderRule);
Chỉ định các hoạt động tuyệt đối không thuộc phần phân chia:
Tạo một
ActivityFiltergiúp xác định một hoạt động phải luôn chiếm toàn bộ vùng hiển thị tác vụ:Kotlin
val expandedActivityFilter = ActivityFilter( ComponentName(this, ExpandedActivity::class.java), null )
Java
ActivityFilter expandedActivityFilter = new ActivityFilter( new ComponentName(this, ExpandedActivity.class), null );
Thêm bộ lọc vào một nhóm bộ lọc:
Kotlin
val expandedActivityFilterSet = setOf(expandedActivityFilter)
Java
Set<ActivityFilter> expandedActivityFilterSet = new HashSet<>(); expandedActivityFilterSet.add(expandedActivityFilter);
Tạo một
ActivityRule:Kotlin
val activityRule = ActivityRule.Builder(expandedActivityFilterSet) .setAlwaysExpand(true) .build()
Java
ActivityRule activityRule = new ActivityRule.Builder( expandedActivityFilterSet ).setAlwaysExpand(true) .build();
ActivityRule.Buildertạo và định cấu hình cho quy tắc:expandedActivityFilterSet: Chứa các bộ lọc hoạt động xác định thời điểm áp dụng quy tắc bằng cách xác định các hoạt động mà bạn muốn loại trừ khỏi phần phân tách.setAlwaysExpand(): Chỉ định xem liệu hoạt động có lấp đầy hay không toàn bộ cửa sổ tác vụ.
Thêm quy tắc vào
RuleControllercủa WindowManager:Kotlin
ruleController.addRule(activityRule)
Java
ruleController.addRule(activityRule);
Nhúng trên nhiều ứng dụng
Trên Android 13 (API cấp 33) trở lên, ứng dụng có thể nhúng hoạt động từ các ứng dụng khác. Nhúng hoạt động trên nhiều ứng dụng hoặc trên nhiều UID cho phép tích hợp trực quan các hoạt động từ nhiều ứng dụng Android. Hệ thống hiển thị một hoạt động của ứng dụng lưu trữ và một hoạt động được nhúng từ một ứng dụng khác trên các màn hình cạnh nhau hoặc trên cùng và dưới cùng giống như khi nhúng một ứng dụng.
Ví dụ: ứng dụng Cài đặt có thể nhúng hoạt động của bộ chọn hình nền từ ứng dụng WallpaperPicker:
Mô hình tin cậy
Những quy trình lưu trữ nhúng hoạt động từ các ứng dụng khác có thể xác định lại cách trình bày các hoạt động được nhúng, bao gồm kích thước, vị trí, thao tác cắt và độ trong suốt. Các máy chủ lưu trữ độc hại có thể lợi dụng khả năng này để đánh lừa người dùng và tạo hành vi clickjacking hoặc các cuộc tấn công khác liên quan đến sửa đổi giao diện người dùng.
Để ngăn chặn việc sử dụng sai tính năng nhúng hoạt động trên nhiều ứng dụng, Android yêu cầu các ứng dụng chọn để cho phép nhúng hoạt động của họ. Các ứng dụng có thể chỉ định máy chủ là đáng tin cậy hoặc không đáng tin cậy.
Máy chủ đáng tin cậy
Để cho phép các ứng dụng khác nhúng và kiểm soát hoàn toàn cách trình bày các hoạt động từ ứng dụng của bạn, hãy chỉ định chứng chỉ SHA-256 của ứng dụng lưu trữ trong thuộc tính android:knownActivityEmbeddingCerts của phần tử <activity> hoặc <application> trong tệp kê khai của ứng dụng.
Đặt giá trị của android:knownActivityEmbeddingCerts ở dạng chuỗi:
<activity
android:name=".MyEmbeddableActivity"
android:knownActivityEmbeddingCerts="@string/known_host_certificate_digest"
... />
hoặc để chỉ định nhiều chứng chỉ, một mảng chuỗi:
<activity
android:name=".MyEmbeddableActivity"
android:knownActivityEmbeddingCerts="@array/known_host_certificate_digests"
... />
tham chiếu đến một tài nguyên như sau:
<resources>
<string-array name="known_host_certificate_digests">
<item>cert1</item>
<item>cert2</item>
...
</string-array>
</resources>
Chủ sở hữu ứng dụng có thể chạy Gradle để nhận thông báo chứng chỉ SHA bằng cách chạy Gradle
signingReport nhiệm vụ. Thông báo chứng chỉ là dấu vân tay SHA-256 mà không có
dấu hai chấm phân tách. Để biết thêm thông tin, hãy xem bài viết Chạy báo cáo ký và Xác thực ứng dụng của bạn.
Máy chủ không đáng tin cậy
Cách cho phép ứng dụng nhúng hoạt động của ứng dụng và kiểm soát cách trình bày các hoạt động đó:
chỉ định thuộc tính android:allowUntrustedActivityEmbedding trong
Các phần tử <activity> hoặc <application> trong tệp kê khai ứng dụng, ví dụ:
<activity
android:name=".MyEmbeddableActivity"
android:allowUntrustedActivityEmbedding="true"
... />
Giá trị mặc định của thuộc tính là false, để ngăn chặn hoạt động trên nhiều ứng dụng nhúng.
Xác thực tuỳ chỉnh
Để giảm thiểu rủi ro khi nhúng hoạt động không đáng tin cậy, hãy tạo một
cơ chế xác thực xác minh danh tính máy chủ. Nếu bạn biết máy chủ lưu trữ
chứng chỉ, hãy sử dụng thư viện androidx.security.app.authenticator để
xác thực. Nếu máy chủ xác thực sau khi nhúng hoạt động, thì bạn có thể hiển thị nội dung thực tế. Nếu không, bạn có thể thông báo cho người dùng rằng họ đã thực hiện hành động đó
không được phép và chặn nội dung.
Sử dụng phương thức ActivityEmbeddingController#isActivityEmbedded() từ thư viện Jetpack WindowManager để kiểm tra xem một máy chủ có đang nhúng hoạt động của bạn hay không, ví dụ:
Kotlin
fun isActivityEmbedded(activity: Activity): Boolean { return ActivityEmbeddingController.getInstance(this).isActivityEmbedded(activity) }
Java
boolean isActivityEmbedded(Activity activity) { return ActivityEmbeddingController.getInstance(this).isActivityEmbedded(activity); }
Giới hạn kích thước tối thiểu
Hệ thống Android áp dụng chiều cao và chiều rộng tối thiểu được chỉ định trong ứng dụng
phần tử tệp kê khai <layout> vào các hoạt động được nhúng. Nếu ứng dụng không chỉ định chiều cao và chiều rộng tối thiểu, thì giá trị mặc định của hệ thống sẽ được áp dụng (sw220dp).
Nếu máy chủ lưu trữ cố gắng đổi kích thước vùng chứa đã nhúng thành kích thước nhỏ hơn tối thiểu, vùng chứa đã nhúng sẽ mở rộng để chiếm toàn bộ giới hạn của tác vụ.
<activity-alias>
Để tính năng nhúng hoạt động đáng tin cậy hoặc không đáng tin cậy hoạt động với phần tử <activity-alias>, bạn phải áp dụng android:knownActivityEmbeddingCerts hoặc android:allowUntrustedActivityEmbedding cho hoạt động mục tiêu thay vì bí danh. Chính sách xác minh tính bảo mật trên máy chủ hệ thống
dựa trên các cờ được đặt trên mục tiêu chứ không phải bí danh.
Ứng dụng lưu trữ
Các ứng dụng lưu trữ triển khai tính năng nhúng hoạt động trên nhiều ứng dụng giống như cách
triển khai nhúng hoạt động đơn ứng dụng. Các đối tượng SplitPairRule và SplitPairFilter hoặc ActivityRule và ActivityFilter chỉ định các hoạt động được nhúng và phần phân tách cửa sổ tác vụ. Các quy tắc phân tách được xác định tĩnh trong XML hoặc trong thời gian chạy bằng cách sử dụng lệnh gọi API Jetpack WindowManager.
Nếu một ứng dụng lưu trữ cố gắng nhúng hoạt động mà không chọn nhúng trên nhiều ứng dụng, thì hoạt động đó sẽ chiếm toàn bộ giới hạn của tác vụ. Do đó, ứng dụng lưu trữ cần biết liệu hoạt động mục tiêu có cho phép nhúng trên nhiều ứng dụng hay không.
Nếu một hoạt động được nhúng bắt đầu một hoạt động mới trong cùng một tác vụ và hoạt động chưa chọn nhúng trên nhiều ứng dụng, thì hoạt động đó sẽ chiếm toàn bộ giới hạn tác vụ thay vì phủ hoạt động trong vùng chứa được nhúng.
Ứng dụng lưu trữ có thể nhúng các hoạt động của chính mình mà không bị hạn chế, miễn là các hoạt động khởi chạy trong cùng một tác vụ.
Ví dụ về cách tách
Tách khỏi toàn bộ cửa sổ
Không cần tái cấu trúc. Bạn có thể xác định cấu hình cho chế độ phân tách tĩnh hoặc trong thời gian chạy, sau đó gọi Context#startActivity() mà không cần thêm tham số nào.
<SplitPairRule>
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Tách theo mặc định
Khi trang đích của ứng dụng được thiết kế để chia thành hai vùng chứa trên màn hình lớn, trải nghiệm người dùng được cho là tối ưu nhất khi cả hai hoạt động được tạo và trình bày đồng thời. Tuy nhiên, nội dung có thể không có sẵn cho vùng chứa phụ của phần đã tách ra cho đến khi người dùng tương tác với hoạt động trong vùng chứa chính (ví dụ: người dùng chọn một mục từ trình đơn điều hướng). Hoạt động của phần giữ chỗ có thể lấp đầy khoảng trống cho đến nội dung có thể được hiển thị trong vùng chứa phụ của phần phân tách (xem Phần giữ chỗ).
Để dùng phần giữ chỗ làm phần phân chia, hãy tạo phần giữ chỗ rồi liên kết phần giữ chỗ đó với hoạt động chính:
<SplitPlaceholderRule
window:placeholderActivityName=".PlaceholderActivity">
<ActivityFilter
window:activityName=".MainActivity"/>
</SplitPlaceholderRule>
Tách liên kết sâu
Khi một ứng dụng nhận được ý định, hoạt động mục tiêu có thể được hiển thị dưới dạng phần phụ của hoạt động phân chia. Ví dụ: yêu cầu hiển thị một màn hình chi tiết có thông tin về một mục trong danh sách. Trên màn hình nhỏ, thông tin chi tiết sẽ hiển thị trong cửa sổ tác vụ tràn màn hình; trên các thiết bị lớn hơn và bên cạnh danh sách.
Bạn phải chuyển yêu cầu hiển thị đến hoạt động chính và đưa hoạt động chi tiết mục tiêu vào hoạt động phân tách. Hệ thống sẽ tự động chọn bản trình bày chính xác—được xếp chồng hoặc xếp cạnh nhau—dựa vào các bản trình bày có sẵn chiều rộng hiển thị.
Kotlin
override fun onCreate(savedInstanceState Bundle?) { . . . RuleController.getInstance(this) .addRule(SplitPairRule.Builder(filterSet).build()) startActivity(Intent(this, DetailActivity::class.java)) }
Java
@Override protected void onCreate(@Nullable Bundle savedInstanceState) { . . . RuleController.getInstance(this) .addRule(new SplitPairRule.Builder(filterSet).build()); startActivity(new Intent(this, DetailActivity.class)); }
Đích liên kết sâu có thể là hoạt động duy nhất có thể truy cập người dùng trong ngăn xếp điều hướng lui và bạn có thể muốn tránh việc bỏ qua hoạt động chi tiết và chỉ để lại hoạt động chính:
Thay vào đó, bạn có thể hoàn tất cả hai hoạt động cùng một lúc bằng thuộc tính finishPrimaryWithSecondary:
<SplitPairRule
window:finishPrimaryWithSecondary="always">
<SplitPairFilter
window:primaryActivityName=".ListActivity"
window:secondaryActivityName=".DetailActivity"/>
</SplitPairRule>
Xem phần Thuộc tính cấu hình.
Nhiều hoạt động trong vùng chứa tách
Việc xếp chồng nhiều hoạt động trong một vùng chứa phân tách cho phép người dùng truy cập vào nội dung chuyên sâu. Ví dụ: với cách phân chia danh sách-chi tiết, người dùng có thể chuyển đến phần chi tiết phụ nhưng vẫn giữ nguyên hoạt động chính:
Kotlin
class DetailActivity { . . . fun onOpenSubDetail() { startActivity(Intent(this, SubDetailActivity::class.java)) } }
Java
public class DetailActivity { . . . void onOpenSubDetail() { startActivity(new Intent(this, SubDetailActivity.class)); } }
Hoạt động chi tiết phụ được đặt ở đầu hoạt động chi tiết, che đi hoạt động đó:
Sau đó, người dùng có thể quay lại cấp chi tiết trước đó thông qua ngăn xếp:
Việc xếp chồng các hoạt động lên nhau là hành vi mặc định khi các hoạt động khởi chạy từ một hoạt động trong cùng một vùng chứa phụ. Các hoạt động khởi chạy từ vùng chứa chính trong hoạt động phân chia cũng sẽ kết thúc trong vùng chứa phụ ở đầu ngăn xếp hoạt động.
Hoạt động trong một nhiệm vụ mới
Khi các hoạt động trong cửa sổ tác vụ chia tách khởi động các hoạt động trong một tác vụ mới, tác vụ mới đó sẽ tách biệt khỏi tác vụ chứa phần chia tách và được hiển thị trong cửa sổ tràn màn hình. Màn hình Gần đây cho thấy 2 nhiệm vụ: nhiệm vụ dạng phân tách và nhiệm vụ mới.
Thay thế hoạt động
Bạn có thể thay thế hoạt động trong ngăn xếp vùng chứa phụ; ví dụ: khi hoạt động chính được dùng cho thanh điều hướng cấp cao nhất và hoạt động phụ là điểm đến được chọn. Mỗi lựa chọn từ thanh điều hướng cấp cao nhất sẽ bắt đầu một hoạt động mới trong vùng chứa phụ và xoá hoạt động hoặc hoạt động đã có trước đó.
Nếu ứng dụng không hoàn tất hoạt động trong vùng chứa phụ khi các thay đổi về lựa chọn điều hướng, thao tác điều hướng quay lại có thể khó hiểu khi phân tách được thu gọn (khi thiết bị được gập lại). Ví dụ: nếu bạn có một thực đơn trong ngăn chính cùng các màn hình A và B được xếp chồng trong ngăn phụ, khi người dùng gập điện thoại, B nằm phía trên A, và A ở phía trên trình đơn. Khi người dùng quay lại từ B, thì A sẽ xuất hiện thay vì trình đơn.
Màn hình A cần được xoá khỏi ngăn xếp lui trong những trường hợp như vậy.
Hành vi mặc định khi khởi chạy sang một bên trong vùng chứa mới trên phần phân chia hiện có là đặt các vùng chứa phụ mới lên trên và giữ lại các vùng chứa cũ trong ngăn xếp lui. Bạn có thể định cấu hình các phần phân tách để xoá vùng chứa phụ trước đó bằng clearTop và khởi chạy các hoạt động mới như bình thường.
<SplitPairRule
window:clearTop="true">
<SplitPairFilter
window:primaryActivityName=".Menu"
window:secondaryActivityName=".ScreenA"/>
<SplitPairFilter
window:primaryActivityName=".Menu"
window:secondaryActivityName=".ScreenB"/>
</SplitPairRule>
Kotlin
class MenuActivity { . . . fun onMenuItemSelected(selectedMenuItem: Int) { startActivity(Intent(this, classForItem(selectedMenuItem))) } }
Java
public class MenuActivity { . . . void onMenuItemSelected(int selectedMenuItem) { startActivity(new Intent(this, classForItem(selectedMenuItem))); } }
Ngoài ra, hãy sử dụng cùng một hoạt động phụ và từ hoạt động chính (trình đơn) gửi các ý định mới giải quyết cho cùng một thực thể nhưng kích hoạt cập nhật trạng thái hoặc giao diện người dùng trong vùng chứa phụ.
Nhiều phần tách
Các ứng dụng có thể cung cấp điều hướng sâu nhiều cấp độ bằng cách khởi chạy các hoạt động bổ sung sang một bên.
Khi một hoạt động trong vùng chứa phụ kích hoạt một hoạt động mới bên cạnh, phần phân tách mới sẽ được tạo ra phía trên phần phân tách hiện có.
Ngăn xếp lui chứa mọi hoạt động đã mở trước đó, vì vậy người dùng có thể chuyển đến phần phân chia A/B sau khi hoàn tất C.
Để tạo phần phân chia mới, hãy chạy hoạt động mới bên cạnh vùng chứa phụ hiện có. Khai báo cấu hình cho cả phần phân chia A/B và B/C và khởi chạy hoạt động C một cách bình thường từ B:
<SplitPairRule>
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
<SplitPairFilter
window:primaryActivityName=".B"
window:secondaryActivityName=".C"/>
</SplitPairRule>
Kotlin
class B { . . . fun onOpenC() { startActivity(Intent(this, C::class.java)) } }
Java
public class B { . . . void onOpenC() { startActivity(new Intent(this, C.class)); } }
Phản hồi để tách các thay đổi ở trạng thái
Nhiều hoạt động trong một ứng dụng có thể có thành phần trên giao diện người dùng thực hiện cùng một chức năng; ví dụ: một chế độ kiểm soát mở ra một cửa sổ chứa chế độ cài đặt tài khoản.
Nếu 2 hoạt động bị chia tách và có chung một thành phần trên giao diện người dùng, thì việc hiển thị thành phần này trong cả 2 hoạt động sẽ không cần thiết và có thể gây nhầm lẫn.
Để biết khi nào các hoạt động được chia tách, hãy kiểm tra
SplitController.splitInfoList flow hoặc đăng ký một trình nghe bằng
SplitControllerCallbackAdapter để thấy những thay đổi ở trạng thái phân tách. Sau đó, điều chỉnh giao diện người dùng cho phù hợp:
Kotlin
val layout = layoutInflater.inflate(R.layout.activity_main, null) val view = layout.findViewById<View>(R.id.infoButton) lifecycleScope.launch { lifecycle.repeatOnLifecycle(Lifecycle.State.STARTED) { splitController.splitInfoList(this@SplitDeviceActivity) // The activity instance. .collect { list -> view.visibility = if (list.isEmpty()) View.VISIBLE else View.GONE } } }
Java
@Override protected void onCreate(@Nullable Bundle savedInstanceState) { . . . new SplitControllerCallbackAdapter(SplitController.getInstance(this)) .addSplitListener( this, Runnable::run, splitInfoList -> { View layout = getLayoutInflater().inflate(R.layout.activity_main, null); layout.findViewById(R.id.infoButton).setVisibility( splitInfoList.isEmpty() ? View.VISIBLE : View.GONE); }); }
Coroutine có thể được khởi chạy ở bất kỳ trạng thái vòng đời nào, nhưng thường được khởi chạy trong
trạng thái STARTED để bảo toàn tài nguyên (xem Sử dụng coroutine Kotlin với
thành phần nhận biết vòng đời để biết thêm thông tin).
Bạn có thể thực hiện các lệnh gọi lại ở bất kỳ trạng thái nào trong vòng đời hoạt động, kể cả khi một hoạt động ngừng diễn ra. Bạn thường phải đăng ký trình nghe này trong onStart() và huỷ đăng ký
trong onStop().
Chế độ cửa sổ toàn màn hình
Một số hoạt động chặn người dùng tương tác với ứng dụng cho đến khi thực hiện hành động được chỉ định; ví dụ: hoạt động trên màn hình đăng nhập, màn hình xác nhận chính sách hoặc thông báo lỗi. Cần chặn các hoạt động mô-đun xuất hiện trong phần phân tách.
Một hoạt động có thể buộc phải luôn lấp đầy cửa sổ tác vụ bằng cách sử dụng cấu hình mở rộng:
<ActivityRule
window:alwaysExpand="true">
<ActivityFilter
window:activityName=".FullWidthActivity"/>
</ActivityRule>
Hoàn tất hoạt động
Người dùng có thể hoàn tất các hoạt động ở một trong hai cạnh của phần phân tách bằng cách vuốt từ cạnh của màn hình:
Nếu thiết bị được thiết lập để sử dụng nút quay lại thay vì thao tác bằng cử chỉ, phương thức nhập sẽ được gửi đến hoạt động tập trung (hoạt động được nhấn hoặc chạy lần cuối).
Việc kết thúc tất cả hoạt động trong vùng chứa sẽ ảnh hưởng đến vùng chứa đối diện phụ thuộc vào cấu hình phần phân chia.
Thuộc tính cấu hình
Bạn có thể chỉ định các thuộc tính quy tắc ghép nối phân tách để định cấu hình cách hoàn tất tất cả các hoạt động ở một bên của phần phân tách sẽ ảnh hưởng đến các hoạt động ở bên còn lại của tách ra. Các thuộc tính đó bao gồm:
window:finishPrimaryWithSecondary— Cách hoàn tất tất cả hoạt động trong vùng chứa phụ ảnh hưởng đến các hoạt động trong vùng chứa chínhwindow:finishSecondaryWithPrimary— Cách hoàn tất tất cả hoạt động trong vùng chứa chính ảnh hưởng đến các hoạt động trong vùng chứa phụ
Các thuộc tính có thể có các giá trị sau đây:
always— Luôn hoàn tất các hoạt động trong vùng chứa liên kếtnever— Không bao giờ hoàn tất các hoạt động trong vùng chứa liên kếtadjacent– Hoàn tất các hoạt động trong vùng chứa liên kết khi hai vùng chứa hiển thị cạnh nhau, nhưng không hoàn tất khi hai vùng chứa này được xếp chồng
Ví dụ:
<SplitPairRule
<!-- Do not finish primary container activities when all secondary container activities finish. -->
window:finishPrimaryWithSecondary="never"
<!-- Finish secondary container activities when all primary container activities finish. -->
window:finishSecondaryWithPrimary="always">
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Cấu hình mặc định
Khi tất cả hoạt động trong một vùng chứa của phần phân chia đã kết thúc, vùng chứa còn lại sẽ chiếm toàn bộ cửa sổ:
<SplitPairRule>
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Cùng hoàn tất hoạt động
Tự động kết thúc các hoạt động trong vùng chứa chính khi tất cả hoạt động trong vùng chứa phụ kết thúc:
<SplitPairRule
window:finishPrimaryWithSecondary="always">
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Tự động kết thúc các hoạt động trong vùng chứa phụ khi tất cả hoạt động trong vùng chứa chính kết thúc:
<SplitPairRule
window:finishSecondaryWithPrimary="always">
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Kết thúc các hoạt động cùng nhau khi tất cả hoạt động trong vùng chứa chính hoặc phụ kết thúc:
<SplitPairRule
window:finishPrimaryWithSecondary="always"
window:finishSecondaryWithPrimary="always">
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Hoàn tất nhiều hoạt động trong vùng chứa
Nếu nhiều hoạt động được xếp chồng trong một vùng chứa phân tách, việc hoàn tất một hoạt động ở cuối ngăn xếp không tự động hoàn thành các hoạt động ở trên cùng.
Ví dụ: nếu hai hoạt động nằm trong vùng chứa phụ, C nằm phía trên B:
và cấu hình phần phân chia được xác định bằng cấu hình của các hoạt động A và B:
<SplitPairRule>
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>

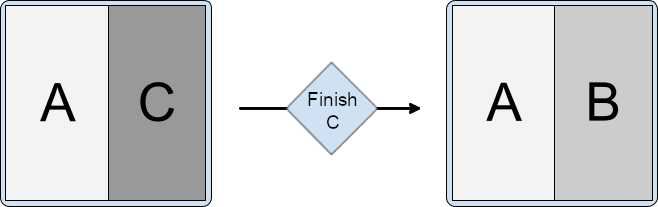

khi kết thúc hoạt động trên cùng, ứng dụng sẽ tách ra.

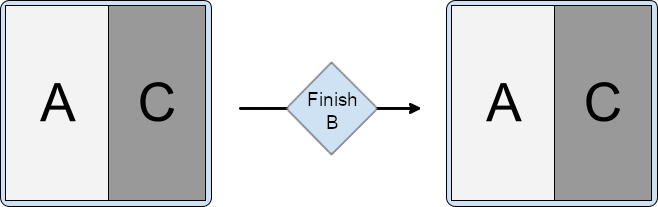

Việc kết thúc hoạt động ở dưới cùng (gốc) của vùng chứa phụ sẽ không xoá các hoạt động ở trên đó; nên ứng dụng vẫn giữ nguyên phần phân tách.
Bất kỳ quy tắc bổ sung nào để cùng hoàn tất các hoạt động, chẳng hạn như hoàn tất hoạt động phụ với hoạt động chính cũng được thực thi:
<SplitPairRule
window:finishSecondaryWithPrimary="always">
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Và khi cách phân chia này được định cấu hình để cùng hoàn tất mục chính và phụ:
<SplitPairRule
window:finishPrimaryWithSecondary="always"
window:finishSecondaryWithPrimary="always">
<SplitPairFilter
window:primaryActivityName=".A"
window:secondaryActivityName=".B"/>
</SplitPairRule>
Thay đổi thuộc tính tách trong thời gian chạy
Bạn không thể thay đổi thuộc tính của phần phân tách đang hoạt động và hiển thị. Thay đổi quy tắc phân tách ảnh hưởng đến các hoạt động khởi chạy bổ sung và vùng chứa mới, nhưng không chế độ phân tách hiện tại và đang hoạt động.
Để thay đổi thuộc tính của phần phân tách đang hoạt động, hãy hoàn tất hoạt động hoặc các hoạt động bên trong phần phân tách đồng thời khởi chạy lại sang bên cạnh bằng cấu hình mới.
Thuộc tính phần phân tách động
Android 15 (API cấp 35) trở lên được hỗ trợ bởi Jetpack WindowManager 1.4 trở lên cung cấp các tính năng động cho phép định cấu hình các phần phân tách nhúng hoạt động, bao gồm:
- Mở rộng ngăn: Một đường phân chia có thể tương tác và kéo cho phép người dùng thay đổi kích thước các ngăn trong một bản trình bày phân tách.
- Ghim hoạt động: Người dùng có thể ghim nội dung trong một vùng chứa và tách biệt hoạt động điều hướng trong vùng chứa đó với hoạt động điều hướng trong vùng chứa khác.
- Làm mờ hộp thoại toàn màn hình: Khi hiển thị hộp thoại, ứng dụng có thể chỉ định việc làm mờ toàn bộ cửa sổ tác vụ hay chỉ vùng chứa đã mở hộp thoại.
Mở rộng ngăn
Tính năng mở rộng ngăn cho phép người dùng điều chỉnh lượng không gian màn hình được phân bổ hai hoạt động trong bố cục hai ngăn.
Để tuỳ chỉnh giao diện của bộ chia cửa sổ và cài đặt bộ chia dải ô có thể kéo, hãy làm như sau:
Tạo một thực thể của
DividerAttributesTuỳ chỉnh các thuộc tính của đường phân chia:
color: Màu của dấu phân cách của ngăn kéo được.widthDp: Chiều rộng của dòng phân cách ngăn kéo được. Đặt thànhWIDTH_SYSTEM_DEFAULTđể cho phép hệ thống xác định dải phân cách chiều rộng.Phạm vi kéo: Tỷ lệ phần trăm tối thiểu của màn hình mà mỗi ngăn có thể chiếm. Có thể dao động từ 0,33 đến 0,66. Đặt thành
DRAG_RANGE_SYSTEM_DEFAULTđể cho phép hệ thống xác định lực kéo dải ô.
Kotlin
val splitAttributesBuilder: SplitAttributes.Builder = SplitAttributes.Builder() .setSplitType(SplitAttributes.SplitType.ratio(0.33f)) .setLayoutDirection(SplitAttributes.LayoutDirection.LEFT_TO_RIGHT) if (WindowSdkExtensions.getInstance().extensionVersion >= 6) { splitAttributesBuilder.setDividerAttributes( DividerAttributes.DraggableDividerAttributes.Builder() .setColor(getColor(context, R.color.divider_color)) .setWidthDp(4) .setDragRange(DividerAttributes.DragRange.DRAG_RANGE_SYSTEM_DEFAULT) .build() ) } val splitAttributes: SplitAttributes = splitAttributesBuilder.build()
Java
SplitAttributes.Builder splitAttributesBuilder = new SplitAttributes.Builder() .setSplitType(SplitAttributes.SplitType.ratio(0.33f)) .setLayoutDirection(SplitAttributes.LayoutDirection.LEFT_TO_RIGHT); if (WindowSdkExtensions.getInstance().getExtensionVersion() >= 6) { splitAttributesBuilder.setDividerAttributes( new DividerAttributes.DraggableDividerAttributes.Builder() .setColor(ContextCompat.getColor(context, R.color.divider_color)) .setWidthDp(4) .setDragRange(DividerAttributes.DragRange.DRAG_RANGE_SYSTEM_DEFAULT) .build() ); } SplitAttributes splitAttributes = splitAttributesBuilder.build();
Ghim hoạt động
Tính năng ghim hoạt động cho phép người dùng ghim một trong các cửa sổ đã chia tách để hoạt động vẫn giữ nguyên trong khi người dùng di chuyển trong cửa sổ khác. Hoạt động tính năng ghim mang lại trải nghiệm đa nhiệm nâng cao.
Để bật tính năng ghim hoạt động trong ứng dụng, hãy làm như sau:
Thêm một nút vào tệp bố cục của hoạt động mà bạn muốn ghim, ví dụ: hoạt động chi tiết của bố cục danh sách-chi tiết:
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:id="@+id/detailActivity" android:layout_width="match_parent" android:layout_height="match_parent" android:background="@color/white" tools:context=".DetailActivity"> <TextView android:id="@+id/textViewItemDetail" android:layout_width="wrap_content" android:layout_height="wrap_content" android:textSize="36sp" android:textColor="@color/obsidian" app:layout_constraintBottom_toTopOf="@id/pinButton" app:layout_constraintEnd_toEndOf="parent" app:layout_constraintStart_toStartOf="parent" app:layout_constraintTop_toTopOf="parent" /> <androidx.appcompat.widget.AppCompatButton android:id="@+id/pinButton" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/pin_this_activity" app:layout_constraintBottom_toBottomOf="parent" app:layout_constraintEnd_toEndOf="parent" app:layout_constraintStart_toStartOf="parent" app:layout_constraintTop_toBottomOf="@id/textViewItemDetail"/> </androidx.constraintlayout.widget.ConstraintLayout>Trong phương thức
onCreate()của hoạt động, hãy đặt trình nghe onclick trên nút:Kotlin
pinButton = findViewById(R.id.pinButton) pinButton.setOnClickListener { val splitAttributes: SplitAttributes = SplitAttributes.Builder() .setSplitType(SplitAttributes.SplitType.ratio(0.66f)) .setLayoutDirection(SplitAttributes.LayoutDirection.LEFT_TO_RIGHT) .build() val pinSplitRule = SplitPinRule.Builder() .setSticky(true) .setDefaultSplitAttributes(splitAttributes) .build() SplitController.getInstance(applicationContext).pinTopActivityStack(taskId, pinSplitRule) }
Java
Button pinButton = findViewById(R.id.pinButton); pinButton.setOnClickListener( (view) => { SplitAttributes splitAttributes = new SplitAttributes.Builder() .setSplitType(SplitAttributes.SplitType.ratio(0.66f)) .setLayoutDirection(SplitAttributes.LayoutDirection.LEFT_TO_RIGHT) .build(); SplitPinRule pinSplitRule = new SplitPinRule.Builder() .setSticky(true) .setDefaultSplitAttributes(splitAttributes) .build(); SplitController.getInstance(getApplicationContext()).pinTopActivityStack(getTaskId(), pinSplitRule); });
Giảm độ sáng toàn màn hình
Các hoạt động thường giảm độ sáng màn hình để thu hút sự chú ý vào hộp thoại. Trong tính năng nhúng hoạt động, cả hai ngăn của màn hình hai ngăn phải mờ đi, chứ không chỉ ngăn chứa hoạt động đã mở hộp thoại, để mang lại trải nghiệm giao diện người dùng hợp nhất.
Với WindowManager 1.4 trở lên, toàn bộ cửa sổ ứng dụng sẽ mờ theo mặc định khi hộp thoại mở ra (xem EmbeddingConfiguration.DimAreaBehavior.ON_TASK).
Để chỉ làm mờ vùng chứa của hoạt động đã mở hộp thoại, hãy sử dụng
EmbeddingConfiguration.DimAreaBehavior.ON_ACTIVITY_STACK.
Trích xuất hoạt động từ chế độ tách thành toàn bộ cửa sổ
Tạo một cấu hình mới sẽ hiển thị hoạt động bên cạnh trên cửa sổ toàn màn hình, sau đó khởi chạy lại hoạt động với ý định giải quyết cùng một đối tượng.
Kiểm tra chế độ hỗ trợ tách trong thời gian chạy
Tính năng nhúng hoạt động được hỗ trợ trên Android 12L (API cấp 32) trở lên, nhưng cũng có trên một số thiết bị sử dụng các phiên bản nền tảng cũ. Để kiểm tra xem tính năng có được cung cấp trong thời gian chạy hay không, hãy sử dụng thuộc tính SplitController.splitSupportStatus hoặc phương thức SplitController.getSplitSupportStatus():
Kotlin
if (SplitController.getInstance(this).splitSupportStatus == SplitController.SplitSupportStatus.SPLIT_AVAILABLE) { // Device supports split activity features. }
Java
if (SplitController.getInstance(this).getSplitSupportStatus() == SplitController.SplitSupportStatus.SPLIT_AVAILABLE) { // Device supports split activity features. }
Nếu phần phân chia không được hỗ trợ, các hoạt động sẽ được khởi chạy trên ngăn xếp hoạt động (theo mô hình nhúng phi hoạt động).
Không cho ghi đè hệ thống
Các nhà sản xuất thiết bị Android (nhà sản xuất thiết bị gốc hay OEM) có thể triển khai việc nhúng hoạt động dưới dạng một chức năng hệ thống của thiết bị. Hệ thống sẽ chỉ định quy tắc phân tách cho các ứng dụng nhiều hoạt động, ghi đè hành vi kết xuất cửa sổ của các ứng dụng. Cơ chế ghi đè hệ thống buộc các ứng dụng nhiều hoạt động chuyển sang chế độ nhúng hoạt động do hệ thống xác định.
Tính năng nhúng hoạt động hệ thống có thể cải thiện bản trình bày ứng dụng thông qua các bố cục nhiều ngăn, chẳng hạn như list-detail mà không cần thay đổi ứng dụng. Tuy nhiên, hoạt động nhúng của hệ thống cũng có thể gây ra sự cố bố cục ứng dụng không chính xác, lỗi hoặc xung đột với tính năng nhúng hoạt động do ứng dụng triển khai.
Ứng dụng của bạn có thể ngăn chặn hoặc cho phép nhúng hoạt động hệ thống bằng cách thiết lập thuộc tính trong tệp kê khai ứng dụng, ví dụ:
<manifest xmlns:android="http://schemas.android.com/apk/res/android">
<application>
<property
android:name="android.window.PROPERTY_ACTIVITY_EMBEDDING_ALLOW_SYSTEM_OVERRIDE"
android:value="true|false" />
</application>
</manifest>
Tên thuộc tính được xác định trong WindowProperties Jetpack WindowManager
. Thiết lập giá trị thành false nếu ứng dụng của bạn triển khai tính năng nhúng hoạt động hoặc nếu bạn muốn ngăn hệ thống áp dụng các quy tắc nhúng hoạt động cho ứng dụng. Thiết lập giá trị thành true để cho phép hệ thống áp dụng hoạt động nhúng do hệ thống xác định cho ứng dụng của bạn.
Giới hạn, hạn chế và cảnh báo
- Chỉ có ứng dụng máy chủ lưu trữ của tác vụ được xác định là chủ sở hữu của hoạt động gốc trong tác vụ, có thể sắp xếp và nhúng các hoạt động khác trong nhiệm vụ. Nếu các hoạt động hỗ trợ tính năng nhúng và phân tách chạy trong một thao tác thuộc về ứng dụng khác, thì việc nhúng và phân tách sẽ không hiệu quả đối với các hoạt động đó.
- Các hoạt động chỉ có thể được tổ chức trong một nhiệm vụ duy nhất. Khi chạy hoạt động trong một tác vụ mới, hoạt động đó sẽ luôn được mở trong cửa sổ mở rộng mới bên ngoài mọi hoạt động phân tách hiện có.
- Bạn chỉ có thể sắp xếp và tách riêng các hoạt động trong cùng một quy trình. Lệnh gọi lại
SplitInfochỉ báo cáo các hoạt động thuộc cùng một quy trình vì không có cách nào nhận biết các hoạt động ở các quy trình khác nhau. - Mỗi cặp hoặc quy tắc hoạt động đơn lẻ chỉ áp dụng cho các lần khởi chạy hoạt động xảy ra sau khi quy tắc được đăng ký. Hiện chưa có cách cập nhật phần phân chia hiện có hoặc thuộc tính trực quan của các phần phân chia đó.
- Cấu hình bộ lọc cặp phân tách phải khớp với ý định dùng khi khởi chạy các hoạt động hoàn toàn. Việc so khớp xảy ra tại thời điểm một hoạt động mới bắt đầu từ quá trình ứng dụng. Vì vậy, tính năng này có thể không nhận biết tên các thành phần sẽ được phân giải sau này trong quá trình hệ thống sử dụng các ý định ngầm ẩn. Nếu tên thành phần không được xác định tại thời điểm khởi chạy, Bạn có thể dùng ký tự đại diện ("*/*") và có thể lọc dựa trên đối với thao tác theo ý định.
- Hiện tại, không có cách nào để di chuyển hoạt động giữa các vùng chứa hoặc trong và ngoài các phần phân chia sau khi đã tạo. Tính năng phân tách chỉ do thư viện WindowManager tạo ra khi các hoạt động mới có quy tắc so khớp được khởi chạy và các phần phân tách bị huỷ khi hoạt động gần đây nhất trong vùng chứa phân tách đã hoàn tất.
- Các hoạt động có thể được chạy lại khi cấu hình thay đổi, vì vậy, khi phân tách được tạo hoặc loại bỏ và giới hạn hoạt động thay đổi, hoạt động có thể huỷ bỏ hoàn toàn đối tượng trước đó và tạo một đối tượng mới. Do đó, các nhà phát triển ứng dụng nên thận trọng với những việc như khởi chạy hoạt động mới từ các lệnh gọi lại trong vòng đời.
- Các thiết bị phải có giao diện tiện ích cửa sổ để hỗ trợ hoạt động nhúng. Gần như mọi thiết bị có màn hình lớn chạy Android 12L (API cấp 32) trở lên đều có giao diện này. Tuy nhiên, một số thiết bị có màn hình lớn không thể chạy nhiều hoạt động. Đừng bao gồm cửa sổ giao diện tiện ích mở rộng. Nếu thiết bị có màn hình lớn không hỗ trợ chế độ nhiều cửa sổ thì chế độ cài đặt này có thể không hỗ trợ tính năng nhúng hoạt động.
Tài nguyên khác
- Lớp học lập trình:
- Lộ trình học tập – Nhúng hoạt động
- Ứng dụng mẫu — nhúng hoạt động
