開始使用 WebGPU

如要使用 Jetpack WebGPU，專案必須符合下列最低需求：

• 最低 API 級別：必須為 Android API 24 (Nougat) 以上版本。
• 硬體：後端最好使用支援 Vulkan 1.1 以上版本的裝置。
• 相容性模式和 OpenGL ES 支援：如要使用 WebGPU 搭配相容性模式，請在要求 GPUAdapter 時，將標準化 featureLevel 選項設為 compatibility。

// Example of requesting an adapter with "compatibility" mode enabled:
val adapter = instance.requestAdapter(
  GPURequestAdapterOptions(featureLevel = FeatureLevel.Compatibility))

安裝與設定

需求條件：

Android Studio：從官方網站下載最新版 Android Studio，然後按照 Android Studio 安裝指南中的說明操作。

建立新專案

安裝 Android Studio 後，請按照下列步驟設定 WebGPU 專案：

1. 建立新專案：開啟 Android Studio，然後點選「New Project」。

2. 選取範本：在 Android Studio 中選擇「Empty Activity」範本，然後按一下「Next」。



   圖 1.在 Android Studio 中建立新專案

3. 設定專案：

   • 名稱：為專案命名 (例如 「JetpackWebGPUSample」)。
   • 套件名稱：確認套件名稱與您選擇的命名空間相符 (例如 com.example.webgpuapp)。
   • 「Language」(程式語言)：選取「Kotlin」。
   • 「Minimum SDK」：選取「API 24: Android 7.0 (Nougat)」以上版本，這是建議用於這個程式庫的版本。
   • 建構設定語言：建議使用 Kotlin DSL (build.gradle.kts) 管理新式依附元件。



   圖 2.從空白活動開始

4. 完成：按一下「Finish」，然後等待 Android Studio 同步處理專案檔案。

新增 WebGPU Jetpack 程式庫

• 按照「在應用程式中使用 Jetpack 程式庫」一文的說明，將 google 存放區新增至 settings.gradle。
• 在應用程式或模組的 build.gradle 檔案中，新增您需要的構件依附元件：
  • 注意：請參閱 webgpu | Jetpack | Android 開發人員，瞭解最新程式庫版本

androidx.webgpu 程式庫包含 WebGPU NDK .so 程式庫檔案，以及受管理程式碼介面。

如要更新程式庫版本，請更新 build.gradle，然後在 Android Studio 中使用「Sync Project」按鈕，將專案與 Gradle 檔案同步。

高階架構

Android 應用程式中的 WebGPU 算繪作業會在專屬的算繪執行緒上執行，以維持 UI 的回應性。

• 使用者介面層：使用 Jetpack Compose 建構使用者介面。WebGPU 繪圖介面會使用 AndroidExternalSurface 整合至 Compose 階層。
• 算繪邏輯：專門類別 (例如 WebGpuRenderer) 負責管理所有 WebGPU 物件，並協調算繪迴圈。
• 著色器層：儲存在 res 或字串常數中的 WGSL 著色器程式碼。

圖 3. Android 上的 WebGPU 高階架構

---

逐步操作說明：範例應用程式

本節將逐步說明在畫面上算繪彩色三角形的必要步驟，示範 WebGPU 的核心工作流程。

主要活動

class MainActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContent {
            WebGpuSurface()
        }
    }
}

外部介面可組合項

建立名為 WebgpuSurface.kt 的新檔案。這個 Composable 會包裝 AndroidExternalSurface，在 Compose 和算繪器之間提供橋接功能。

@Composable
fun WebGpuSurface(modifier: Modifier = Modifier) {
    // Create and remember a WebGpuRenderer instance.
    val renderer = remember { WebGpuRenderer() }
    AndroidExternalSurface(
        modifier = modifier.fillMaxSize(),
    ) {
        // This block is called when the surface is created or resized.
        onSurface { surface, width, height ->
            // Run the rendering logic on a background thread.
            withContext(Dispatchers.Default) {
                try {
                    // Initialize the renderer with the surface
                    renderer.init(surface, width, height)
                    // Render a frame.
                    renderer.render()
                } finally {
                    // Clean up resources when the surface is destroyed.
                    renderer.cleanup()
                }
            }
        }
    }
}

設定 Renderer

在 WebGpuRenderer.kt 中建立 WebGpuRenderer 類別。這個類別會處理與 GPU 通訊的繁重工作。

首先，定義類別結構和變數：

class WebGpuRenderer() {
    private lateinit var webGpu: WebGpu
    private lateinit var renderPipeline: GPURenderPipeline
}

初始化：接著，實作 init 函式，建立 WebGPU 執行個體並設定介面。這個函式是由我們稍早建立的外部介面可組合函式內的 AndroidExternalSurface 範圍呼叫。

注意：init 函式會使用 createWebGpu，這是輔助方法 (androidx.webgpu.helper 的一部分)，可簡化設定程序。這個公用程式會建立 WebGPU 執行個體、選取介面卡，並要求裝置。

// Inside WebGpuRenderer class
suspend fun init(surface: Surface, width: Int, height: Int) {
    // 1. Create Instance & Device
    webGpu = createWebGpu(surface)
    val device = webGpu.device

    // 2. Setup Pipeline (compile shaders)
    initPipeline(device)

    // 3. Configure the Surface
    webGpu.webgpuSurface.configure(
      GPUSurfaceConfiguration(
        device,
        width,
        height,
        TextureFormat.RGBA8Unorm,
      )
    )
  }

androidx.webgpu 程式庫包含 JNI 和 .so 檔案，這些檔案會由建構系統自動連結及管理。輔助方法 createWebGpu 負責載入已組合的 libwebgpu_c_bundled.so。

管道設定

現在我們有了裝置，需要告訴 GPU 如何繪製三角形。 我們建立的「管道」包含著色器程式碼 (以 WGSL 編寫)，即可達成這個目標。

將這個私有輔助函式新增至 WebGpuRenderer 類別，編譯著色器並建立算繪管道。

// Inside WebGpuRenderer class
private fun initPipeline(device: GPUDevice) {
    val shaderCode = """
        @vertex fn vs_main(@builtin(vertex_index) vertexIndex : u32) ->
        @builtin(position) vec4f {
            const pos = array(vec2f(0.0, 0.5), vec2f(-0.5, -0.5), vec2f(0.5, -0.5));
            return vec4f(pos[vertexIndex], 0, 1);
        }
        @fragment fn fs_main() -> @location(0) vec4f {
            return vec4f(1, 0, 0, 1);
        }
    """

    // Create Shader Module
    val shaderModule = device.createShaderModule(
      GPUShaderModuleDescriptor(shaderSourceWGSL = GPUShaderSourceWGSL(shaderCode))
    )

    // Create Render Pipeline
    renderPipeline = device.createRenderPipeline(
      GPURenderPipelineDescriptor(
        vertex = GPUVertexState(
          shaderModule,
        ), fragment = GPUFragmentState(
          shaderModule, targets = arrayOf(GPUColorTargetState(TextureFormat.RGBA8Unorm))
        ), primitive = GPUPrimitiveState(PrimitiveTopology.TriangleList)
      )
    )
  }

繪製影格

管道準備就緒後，我們現在可以實作算繪函式。這個函式會從畫面取得下一個可用紋理、記錄繪圖指令，並將這些指令提交至 GPU。

將這個方法新增至 WebGpuRenderer 類別：

// Inside WebGpuRenderer class
fun render() {
    if (!::webGpu.isInitialized) {
      return
    }

    val gpu = webGpu

    // 1. Get the next available texture from the screen
    val surfaceTexture = gpu.webgpuSurface.getCurrentTexture()

    // 2. Create a command encoder
    val commandEncoder = gpu.device.createCommandEncoder()

    // 3. Begin a render pass (clearing the screen to blue)
    val renderPass = commandEncoder.beginRenderPass(
      GPURenderPassDescriptor(
        colorAttachments = arrayOf(
          GPURenderPassColorAttachment(
            GPUColor(0.0, 0.0, 0.5, 1.0),
            surfaceTexture.texture.createView(),
            loadOp = LoadOp.Clear,
            storeOp = StoreOp.Store,
          )
        )
      )
    )

    // 4. Draw
    renderPass.setPipeline(renderPipeline)
    renderPass.draw(3) // Draw 3 vertices
    renderPass.end()

    // 5. Submit and Present
    gpu.device.queue.submit(arrayOf(commandEncoder.finish()))
    gpu.webgpuSurface.present()
  }

清除資源

實作清除函式，當表面遭到刪除時，WebGpuSurface 會呼叫該函式。

// Inside WebGpuRenderer class
fun cleanup() {
    if (::webGpu.isInitialized) {
      webGpu.close()
    }
  }

注意： 程式碼必須在此處釋出使用的所有內部資源。

顯示的輸出內容

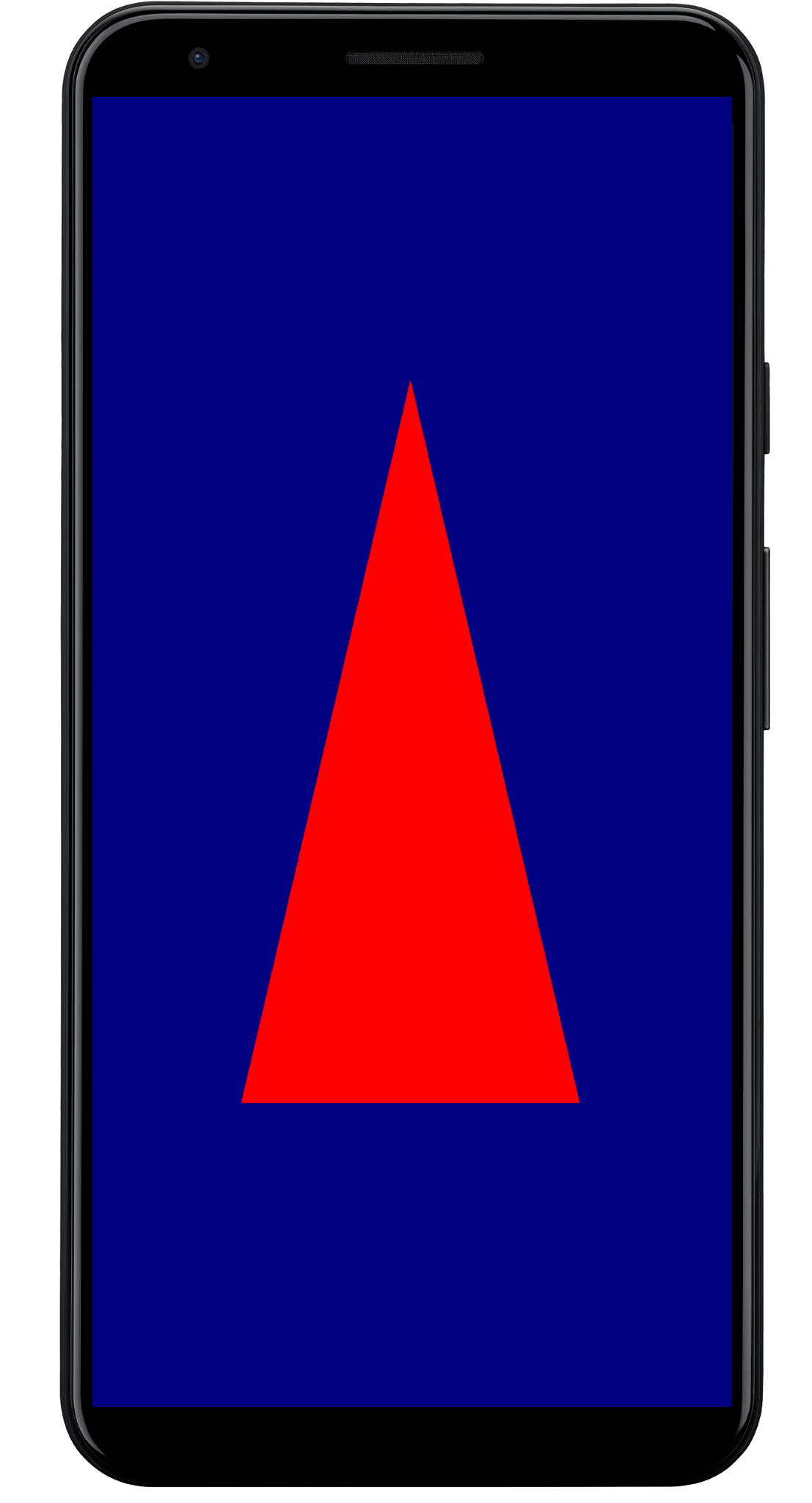

圖 4：範例 WebGPU 應用程式的算繪輸出內容，顯示紅色三角形

---

範例應用程式結構

建議您將算繪實作項目與 UI 邏輯分離，如範例應用程式所用的結構：

app/src/main/
├── java/com/example/app/
│   ├── MainActivity.kt       // Entry point
│   ├── WebGpuSurface.kt      // Composable Surface
│   └── WebGpuRenderer.kt     // Pure WebGPU logic

• MainActivity.kt：應用程式進入點。這會將內容設為 WebGpuSurface 可組合項。
• WebGpuSurface.kt：使用 [AndroidExternalSurface](/reference/kotlin/androidx/compose/foundation/package-summary#AndroidExternalSurface(androidx.compose.ui.Modifier,kotlin.Boolean,androidx.compose.ui.unit.IntSize,androidx.compose.foundation.AndroidExternalSurfaceZOrder,kotlin.Boolean,kotlin.Function1)) 定義 UI 元件。這個類別會管理 Surface 生命週期範圍，在表面準備就緒時初始化算繪器，並在表面遭到刪除時進行清理。
• WebGpuRenderer.kt：封裝所有 WebGPU 專屬邏輯 (裝置建立、管道設定)。與 UI 解耦，只接收繪製所需的 [Surface](/reference/android/view/Surface.html) 和尺寸。

---

生命週期與資源管理

生命週期管理作業是由 Jetpack Compose 內 [AndroidExternalSurface](/reference/kotlin/androidx/compose/foundation/package-summary#AndroidExternalSurface(androidx.compose.ui.Modifier,kotlin.Boolean,androidx.compose.ui.unit.IntSize,androidx.compose.foundation.AndroidExternalSurfaceZOrder,kotlin.Boolean,kotlin.Function1)) 提供的 Kotlin 協同程式範圍處理。

• 介面建立：在 onSurface lambda 區塊的開頭初始化 Device 和 Surface 設定。Surface 可用時，這段程式碼會立即執行。
• 介面終止：使用者離開或系統終止 Surface 時，系統會取消 lambda 區塊。系統會執行 finally 區塊，呼叫 renderer.cleanup() 以防止記憶體流失。
• 調整大小：如果表面尺寸變更，AndroidExternalSurface 可能會重新啟動區塊或直接處理更新 (視設定而定)，因此算繪器一律會寫入有效的緩衝區。

---

偵錯與驗證

WebGPU 具有驗證輸入結構和擷取執行階段錯誤的機制。

• Logcat：驗證錯誤會列印到 Android Logcat。
• 錯誤範圍：您可以將 GPU 指令封裝在 [device.pushErrorScope()](/reference/kotlin/androidx/webgpu/GPUDevice#pushErrorScope(kotlin.Int)) 和 `device.popErrorScope() 區塊中，擷取特定錯誤。

device.pushErrorScope(ErrorFilter.Validation)
// ... potentially incorrect code ...
device.popErrorScope { status, type, message ->
    if (status == PopErrorScopeStatus.Success && type != ErrorType.NoError) {
        Log.e("WebGPU", "Validation Error: $message")
    }
}

注意： 建議為所有資源指派 .label = "Descriptive Name"；這個標籤會整合到錯誤訊息中，簡化偵錯程序。

---

效能提升秘訣

使用 WebGPU 程式設計時，請注意下列事項，避免效能瓶頸：

• 避免在每個影格建立物件：在應用程式設定期間，將管道 (GPURenderPipeline)、繫結群組版面配置和著色器模組執行個體化一次，盡量重複使用。
• 最佳化緩衝區用量：透過 GPUQueue.writeBuffer 更新現有 GPUBuffers 的內容，而非在每個影格建立新的緩衝區。
• 減少狀態變化：將共用相同管道的繪圖呼叫分組，並繫結群組，以盡量減少驅動程式的負擔，並提升算繪效率。
