กราฟิกในการเขียน

แอปจำนวนมากจำเป็นต้องควบคุมสิ่งที่วาดบนหน้าจอได้อย่างแม่นยำ ซึ่งอาจเป็นการวางกรอบหรือวงกลมบนหน้าจอในตำแหน่งที่เหมาะสม หรืออาจเป็นการจัดเรียงองค์ประกอบกราฟิกอย่างละเอียดในหลายสไตล์

การวาดภาพพื้นฐานด้วยตัวแก้ไขและ DrawScope

วิธีหลักในการวาดอะไรบางอย่างที่กำหนดเองใน Compose คือการใช้ตัวแก้ไข เช่น Modifier.drawWithContent Modifier.drawBehind และ Modifier.drawWithCache

เช่น หากต้องการวาดอะไรบางอย่างไว้ด้านหลัง Composable คุณสามารถใช้ตัวแก้ไข drawBehind เพื่อเริ่มเรียกใช้คำสั่งการวาดได้

Spacer(
    modifier = Modifier
        .fillMaxSize()
        .drawBehind {
            // this = DrawScope
        }
)
CanvasSnippets.kt

หากต้องการเพียงแค่ Composable ที่วาด คุณสามารถใช้ Composable Canvas ได้ องค์ประกอบ Canvas เป็น Wrapper ที่สะดวกสำหรับ Modifier.drawBehind คุณวาง Canvas ในเลย์เอาต์ได้เช่นเดียวกับที่คุณทำกับองค์ประกอบ UI อื่นๆ ของ Compose ภายใน Canvas คุณสามารถวาดองค์ประกอบพร้อมควบคุมสไตล์และ ตำแหน่งได้อย่างแม่นยำ

หมายเหตุ: Compose ใช้ Canvas และออบเจ็กต์อื่นๆ ที่เกี่ยวข้อง ของ UI ที่อิงตาม View อย่างไรก็ตาม ฟีเจอร์เขียนช่วยจะช่วยให้Canvasหลายๆ ด้านที่สร้างความสับสนนั้นง่ายขึ้น ตัวอย่างเช่น องค์ประกอบกราฟิกส่วนใหญ่ที่อิงตามมุมมองจะขึ้นอยู่กับPaintออบเจ็กต์ตัวช่วย คุณต้องทราบว่าตัวเลือกการกำหนดค่าใดที่คุณตั้งค่า ใน Paint และตัวเลือกใดที่คุณตั้งค่าในการเรียกเมธอด นอกจากนี้ คุณยังต้อง ระมัดระวังในการสร้างออบเจ็กต์ Paint ในลักษณะที่จะไม่ส่งผลเสียต่อประสิทธิภาพ Compose จะจัดการรายละเอียดเหล่านั้นให้คุณ

ตัวแก้ไขการวาดทั้งหมดจะแสดง DrawScope ซึ่งเป็นสภาพแวดล้อมการวาดที่กำหนดขอบเขต ซึ่งรักษาสถานะของตัวเอง ซึ่งช่วยให้คุณตั้งค่าพารามิเตอร์สำหรับกลุ่ม องค์ประกอบกราฟิกได้ DrawScope มีฟิลด์ที่มีประโยชน์หลายอย่าง เช่น size ออบเจ็กต์ Size ที่ระบุขนาดปัจจุบันของ DrawScope

หากต้องการวาดอะไรบางอย่าง คุณสามารถใช้ฟังก์ชันการวาดมากมายบน DrawScope ตัวอย่างเช่น โค้ดต่อไปนี้จะวาดสี่เหลี่ยมผืนผ้าที่มุมซ้ายบนของหน้าจอ

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    drawRect(
        color = Color.Magenta,
        size = canvasQuadrantSize
    )
}
CanvasSnippets.kt

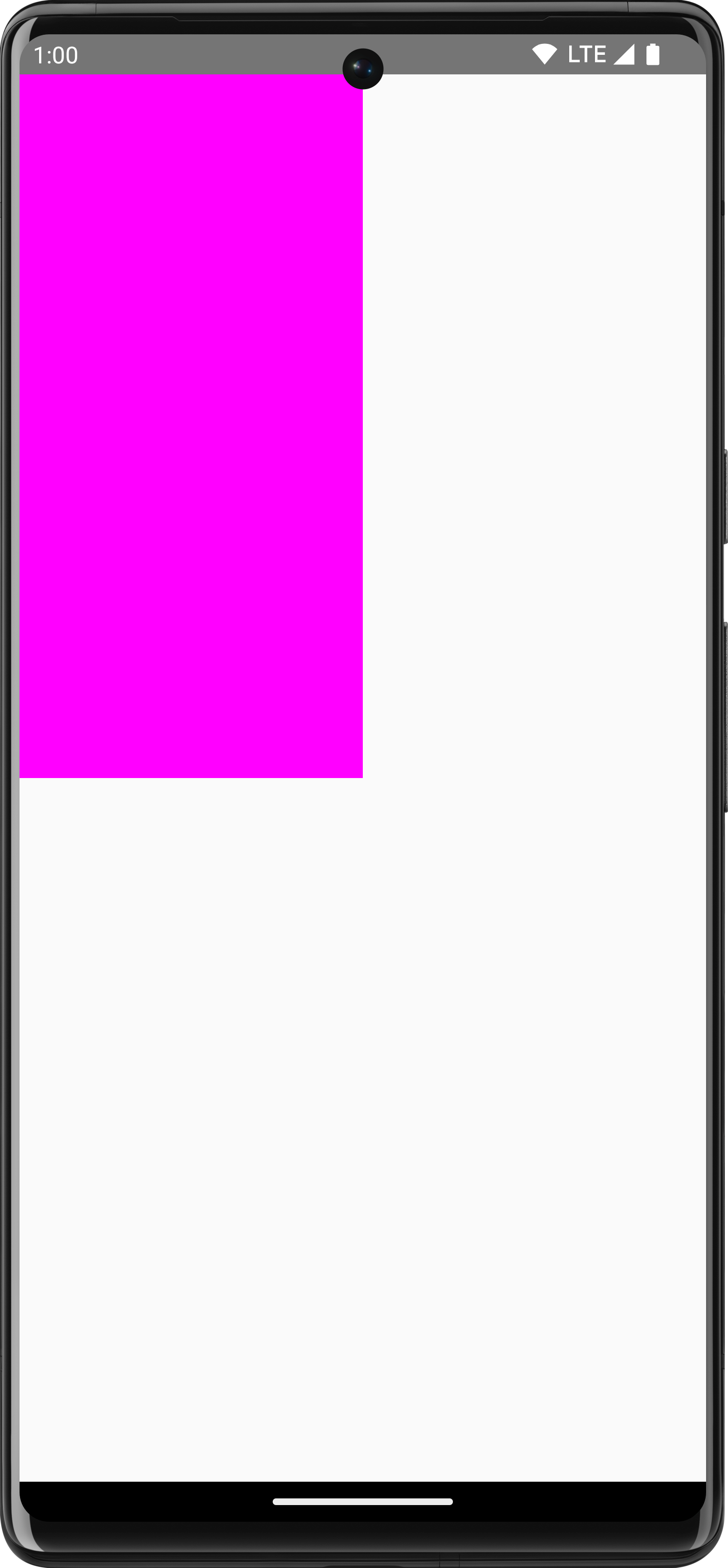

รูปที่ 1 สี่เหลี่ยมผืนผ้าที่วาดโดยใช้ Canvas ใน Compose

ดูข้อมูลเพิ่มเติมเกี่ยวกับตัวแก้ไขการวาดภาพต่างๆ ได้ในเอกสารประกอบตัวแก้ไขกราฟิก

ระบบพิกัด

หากต้องการวาดสิ่งใดสิ่งหนึ่งบนหน้าจอ คุณต้องทราบออฟเซ็ต (x และ y) รวมถึงขนาดของ รายการ เมื่อใช้เมธอดการวาดหลายๆ เมธอดใน DrawScope ระบบจะระบุตําแหน่งและขนาด โดยใช้ค่าพารามิเตอร์เริ่มต้น โดยทั่วไป พารามิเตอร์เริ่มต้นจะ วางตำแหน่งรายการที่จุด [0, 0] บน Canvas และระบุค่าเริ่มต้น size ที่เติมพื้นที่วาดภาพทั้งหมด ดังตัวอย่างด้านบน คุณจะเห็นว่า สี่เหลี่ยมผืนผ้าจะวางอยู่ที่ด้านซ้ายบน หากต้องการปรับขนาดและตำแหน่งของ ไอเทม คุณต้องทำความเข้าใจระบบพิกัดใน Compose

จุดเริ่มต้นของระบบพิกัด ([0,0]) อยู่ที่พิกเซลซ้ายสุดบนสุดใน พื้นที่วาด x จะเพิ่มขึ้นเมื่อเลื่อนไปทางขวา และ y จะเพิ่มขึ้นเมื่อเลื่อนลง

หมายเหตุ: การดำเนินการวาดทั้งหมดจะดำเนินการโดยใช้การกำหนดขนาดพิกเซล หากต้องการให้ขนาดของรายการสอดคล้องกันในความหนาแน่นของอุปกรณ์และขนาดหน้าจอต่างๆ ให้แปลงจาก dp โดยใช้ .toPx() หรือใช้เศษส่วนของขนาด

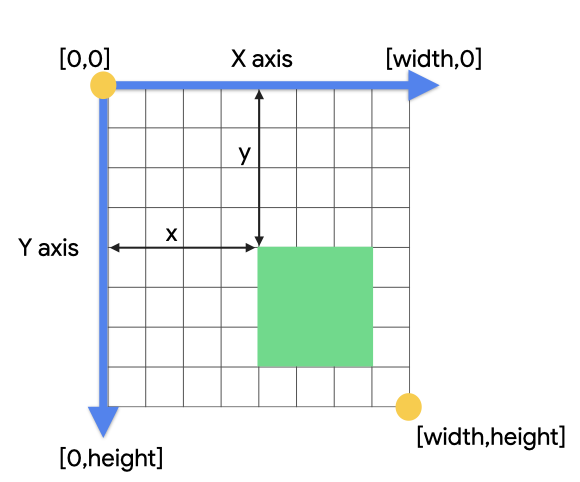

รูปที่ 2 ระบบพิกัดการวาด / กริดการวาด

เช่น หากต้องการวาดเส้นทแยงมุมจากมุมขวาบนของ พื้นที่ Canvas ไปยังมุมซ้ายล่าง คุณสามารถใช้ฟังก์ชัน DrawScope.drawLine() และระบุออฟเซ็ตเริ่มต้นและสิ้นสุดด้วย ตำแหน่ง x และ y ที่สอดคล้องกันได้ดังนี้

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasWidth = size.width
    val canvasHeight = size.height
    drawLine(
        start = Offset(x = canvasWidth, y = 0f),
        end = Offset(x = 0f, y = canvasHeight),
        color = Color.Blue
    )
}
CanvasSnippets.kt

การเปลี่ยนรูปแบบพื้นฐาน

DrawScope มีการแปลงเพื่อเปลี่ยนตำแหน่งหรือวิธีเรียกใช้คำสั่งวาด

หมายเหตุ: การเปลี่ยนรูปแบบเหล่านี้จะมีผลในระยะการวาดของวงจร Composable เท่านั้น การเปลี่ยนแปลงขนาดหรือตำแหน่งจะไม่มีผลต่อขนาดและตำแหน่งเลย์เอาต์ องค์ประกอบอาจวาดทับองค์ประกอบอื่นๆ หากมีการย้ายออกจากขนาดและตำแหน่งเลย์เอาต์

สเกล

ใช้ DrawScope.scale() เพื่อเพิ่มขนาดของการดำเนินการวาดภาพตามปัจจัย การดำเนินการ เช่น scale() มีผลกับการดำเนินการวาดทั้งหมดภายใน Lambda ที่เกี่ยวข้อง ตัวอย่างเช่น โค้ดต่อไปนี้จะเพิ่ม scaleX 10 เท่าและ scaleY 15 เท่า

Canvas(modifier = Modifier.fillMaxSize()) {
    scale(scaleX = 10f, scaleY = 15f) {
        drawCircle(Color.Blue, radius = 20.dp.toPx())
    }
}
CanvasSnippets.kt

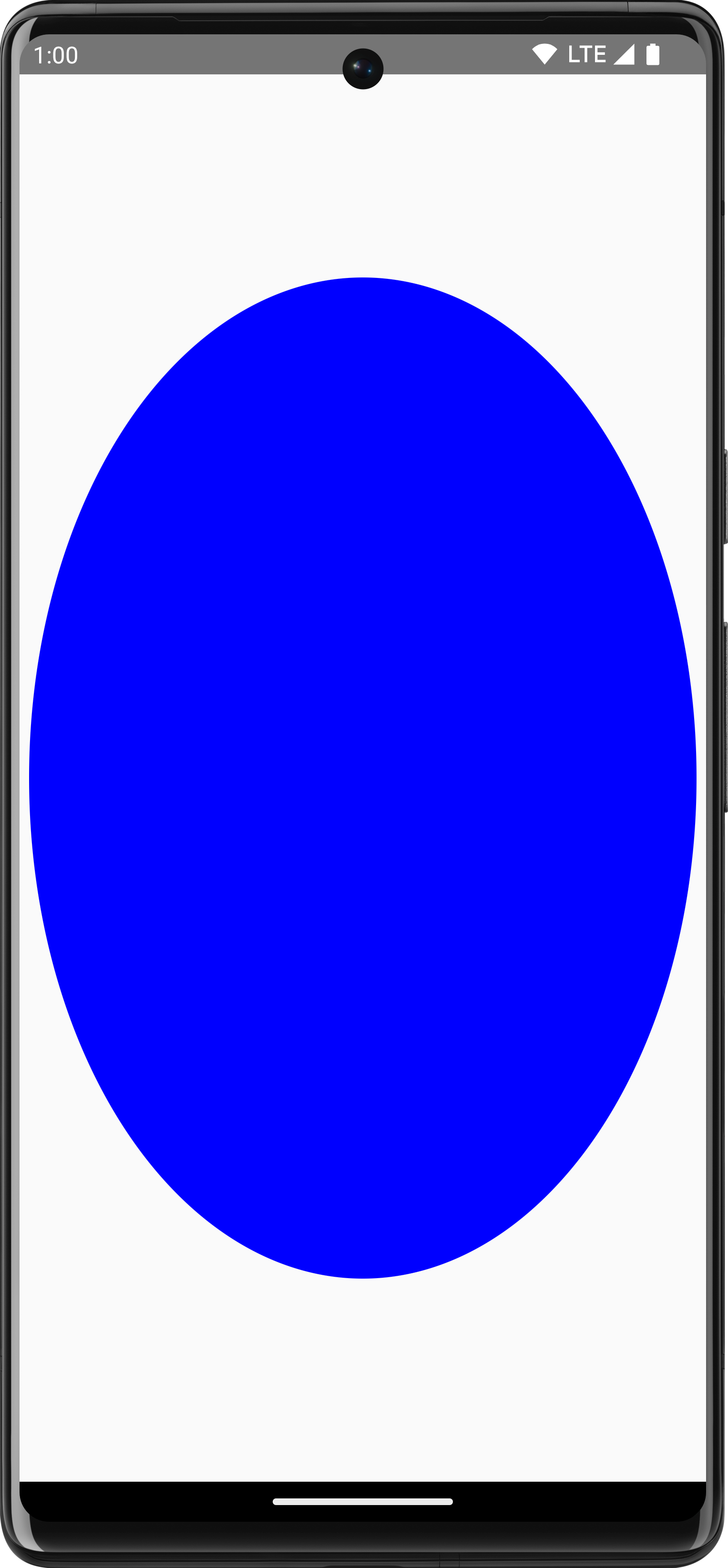

รูปที่ 3 การใช้การดำเนินการปรับขนาดกับวงกลมใน Canvas

แปลภาษา

ใช้ DrawScope.translate() เพื่อย้ายการวาดขึ้น ลง ซ้าย หรือขวา ตัวอย่างเช่น โค้ดต่อไปนี้จะเลื่อนภาพวาดไปทางขวา 100 พิกเซลและขึ้นไป 300 พิกเซล

Canvas(modifier = Modifier.fillMaxSize()) {
    translate(left = 100f, top = -300f) {
        drawCircle(Color.Blue, radius = 200.dp.toPx())
    }
}
CanvasSnippets.kt

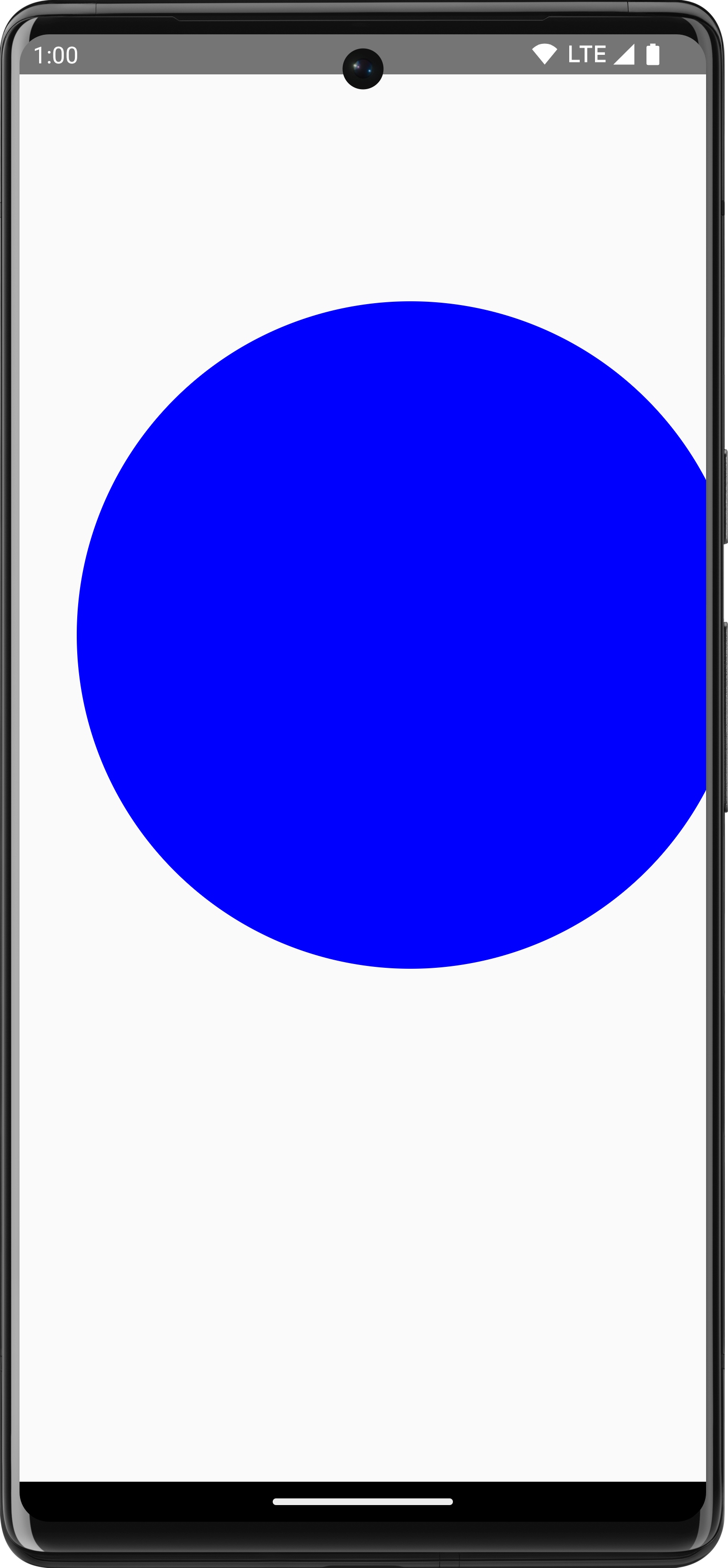

รูปที่ 4 การใช้การดำเนินการแปลกับวงกลมบน Canvas

หมุน

ใช้ DrawScope.rotate() เพื่อหมุนการวาดรอบจุดหมุน ตัวอย่างเช่น โค้ดต่อไปนี้จะหมุนสี่เหลี่ยมผืนผ้า 45 องศา

Canvas(modifier = Modifier.fillMaxSize()) {
    rotate(degrees = 45F) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

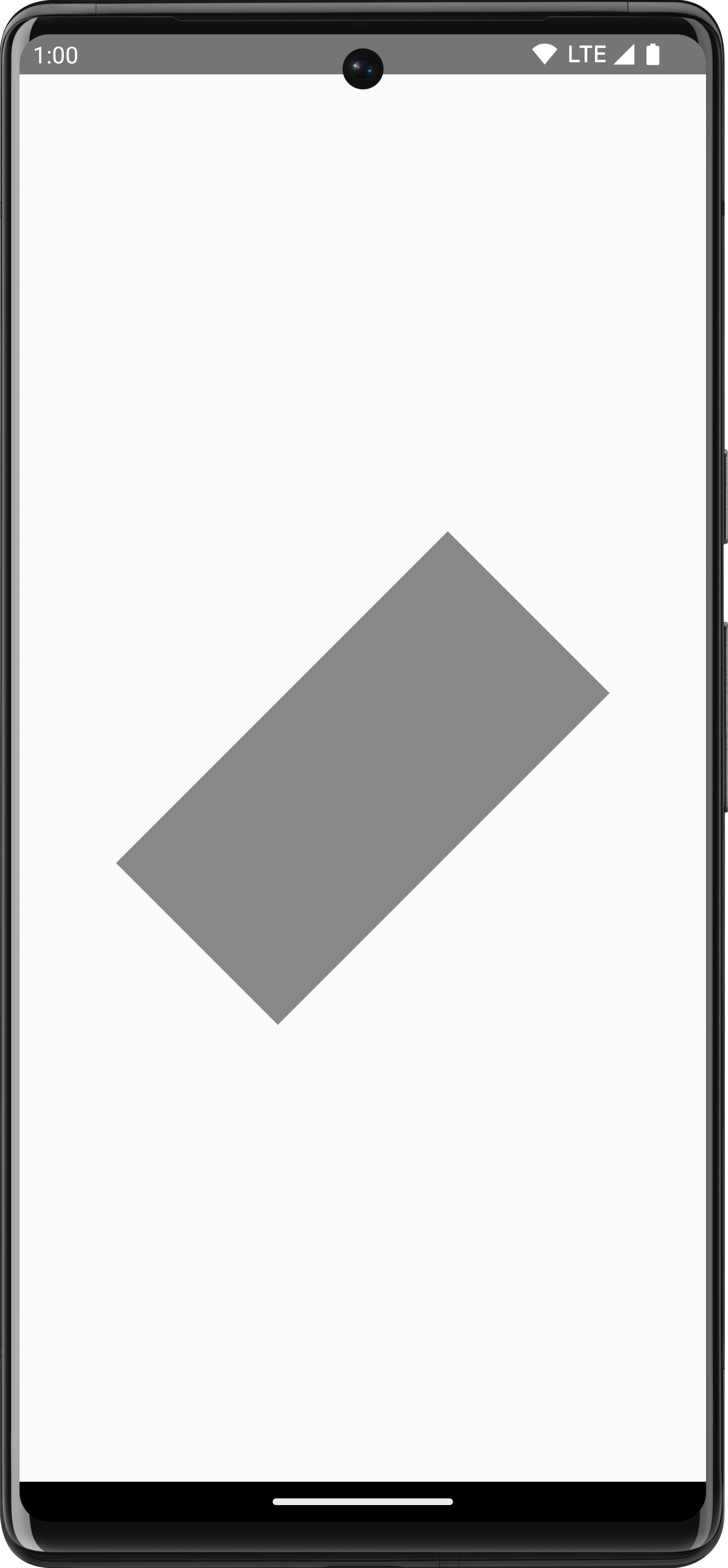

รูปที่ 5 เราใช้ rotate() เพื่อใช้การหมุนกับขอบเขตการวาดปัจจุบัน ซึ่งจะหมุนสี่เหลี่ยมผืนผ้า 45 องศา

ส่วนที่เว้นไว้

ใช้ DrawScope.inset() เพื่อปรับพารามิเตอร์เริ่มต้นของDrawScopeปัจจุบัน โดยเปลี่ยนขอบเขตการวาดและแปลภาพวาดตามนั้น

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    inset(horizontal = 50f, vertical = 30f) {
        drawRect(color = Color.Green, size = canvasQuadrantSize)
    }
}
CanvasSnippets.kt

โค้ดนี้จะเพิ่มระยะขอบให้กับคำสั่งการวาดได้อย่างมีประสิทธิภาพ

รูปที่ 6 ใช้ส่วนที่เว้นไว้กับคำสั่งวาด

การเปลี่ยนรูปแบบหลายรายการ

หากต้องการใช้การเปลี่ยนรูปแบบหลายรายการกับภาพวาด ให้ใช้ฟังก์ชัน DrawScope.withTransform() ซึ่งจะสร้างและ ใช้การเปลี่ยนรูปแบบเดียวที่รวมการเปลี่ยนแปลงที่ต้องการทั้งหมด การใช้ withTransform() มีประสิทธิภาพมากกว่าการเรียกการแปลงที่ซ้อนกันแต่ละรายการ เนื่องจากระบบจะทำการแปลงทั้งหมดพร้อมกันใน การดำเนินการเดียว แทนที่ Compose จะต้องคำนวณและบันทึกการแปลงที่ซ้อนกันแต่ละรายการ

ตัวอย่างเช่น โค้ดต่อไปนี้จะใช้ทั้งการแปลและการหมุนกับสี่เหลี่ยมผืนผ้า

Canvas(modifier = Modifier.fillMaxSize()) {
    withTransform({
        translate(left = size.width / 5F)
        rotate(degrees = 45F)
    }) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

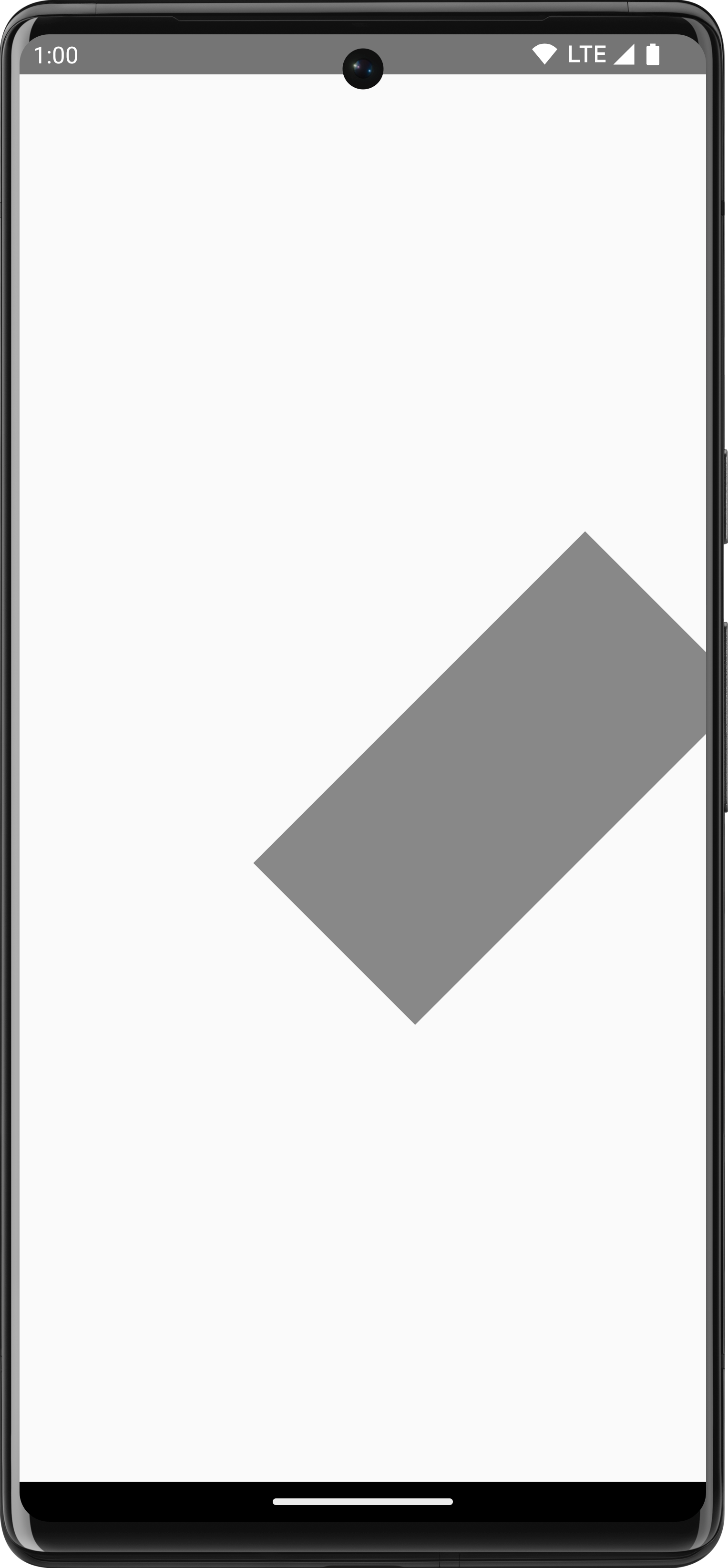

รูปที่ 7 ใช้ withTransform เพื่อใช้ทั้งการหมุนและการเลื่อน โดยหมุนสี่เหลี่ยมผืนผ้าและเลื่อนไปทางซ้าย

การดำเนินการวาดภาพทั่วไป

วาดข้อความ

โดยปกติแล้ว หากต้องการวาดข้อความใน Compose คุณจะใช้ Composable Text ได้ อย่างไรก็ตาม หากคุณอยู่ในDrawScopeหรือต้องการวาดข้อความด้วยตนเองพร้อมการปรับแต่ง คุณสามารถใช้วิธีDrawScope.drawText() ได้

หากต้องการวาดข้อความ ให้สร้าง TextMeasurer โดยใช้ rememberTextMeasurer และเรียกใช้ drawText ด้วยเครื่องมือวัด

val textMeasurer = rememberTextMeasurer()

Canvas(modifier = Modifier.fillMaxSize()) {
    drawText(textMeasurer, "Hello")
}
CanvasSnippets.kt

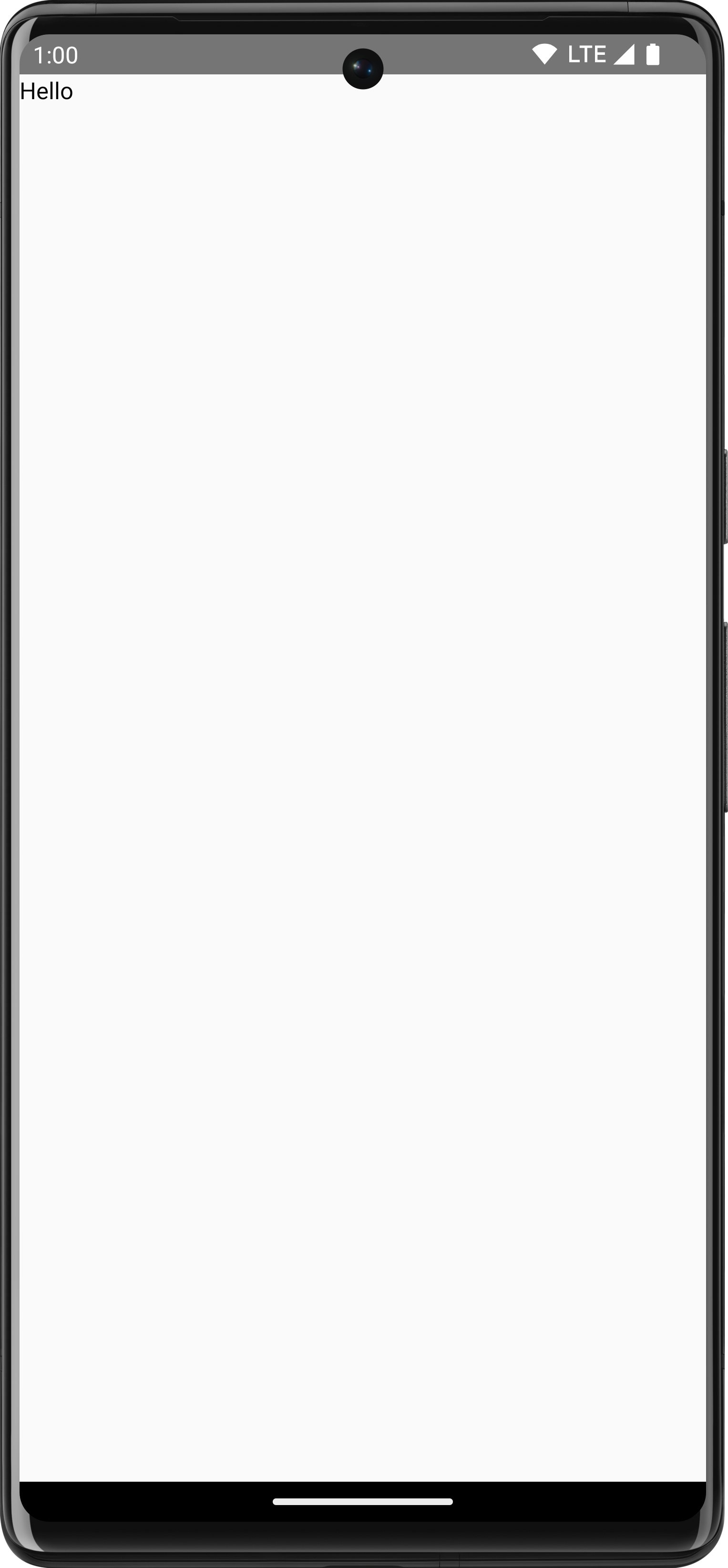

รูปที่ 8 การวาดข้อความบน Canvas

วัดข้อความ

การวาดข้อความจะทำงานแตกต่างจากคำสั่งวาดอื่นๆ เล็กน้อย โดยปกติแล้ว คุณ จะให้คำสั่งวาดภาพพร้อมขนาด (ความกว้างและความสูง) เพื่อวาดรูปร่าง/รูปภาพ สำหรับข้อความ มีพารามิเตอร์บางอย่างที่ควบคุมขนาดของข้อความที่แสดงผล เช่น ขนาดแบบอักษร แบบอักษร อักษรควบ และระยะห่างระหว่างตัวอักษร

Compose ช่วยให้คุณใช้ TextMeasurer เพื่อเข้าถึงขนาดข้อความที่วัดได้โดยขึ้นอยู่กับปัจจัยข้างต้น หากต้องการวาดพื้นหลัง ด้านหลังข้อความ คุณสามารถใช้ข้อมูลที่วัดได้เพื่อดูขนาดของ พื้นที่ที่ข้อความใช้

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()),
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

หมายเหตุ: ตัวอย่างข้างต้นใช้ Modifier.drawWithCache เนื่องจากข้อความการวาดเป็น การดำเนินการที่มีค่าใช้จ่ายสูง การใช้ drawWithCache จะช่วยแคชออบเจ็กต์ที่สร้างขึ้นจนกว่า ขนาดของพื้นที่วาดจะเปลี่ยนแปลง ดูข้อมูลเพิ่มเติมได้ในModifier.drawWithCacheเอกสารประกอบ

ข้อมูลโค้ดนี้จะสร้างพื้นหลังสีชมพูในข้อความ

รูปที่ 9 ข้อความหลายบรรทัดซึ่งมีขนาด ⅔ ของพื้นที่ทั้งหมด โดยมีสี่เหลี่ยมผืนผ้าเป็นพื้นหลัง

การปรับข้อจำกัด ขนาดแบบอักษร หรือพร็อพเพอร์ตี้ใดๆ ที่ส่งผลต่อขนาดที่วัดได้ จะทำให้มีการรายงานขนาดใหม่ คุณตั้งค่าขนาดคงที่สำหรับทั้ง width และ height ได้ จากนั้นข้อความจะใช้TextOverflow ที่ตั้งค่าไว้ ตัวอย่างเช่น โค้ดต่อไปนี้จะแสดงข้อความใน ⅓ ของความสูงและ ⅓ ของความกว้าง ของพื้นที่ที่ประกอบได้ และตั้งค่า TextOverflow เป็น TextOverflow.Ellipsis

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixed(
                        width = (size.width / 3f).toInt(),
                        height = (size.height / 3f).toInt()
                    ),
                    overflow = TextOverflow.Ellipsis,
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

ตอนนี้ข้อความจะแสดงในข้อจำกัดโดยมีจุดไข่ปลาที่ท้ายข้อความ

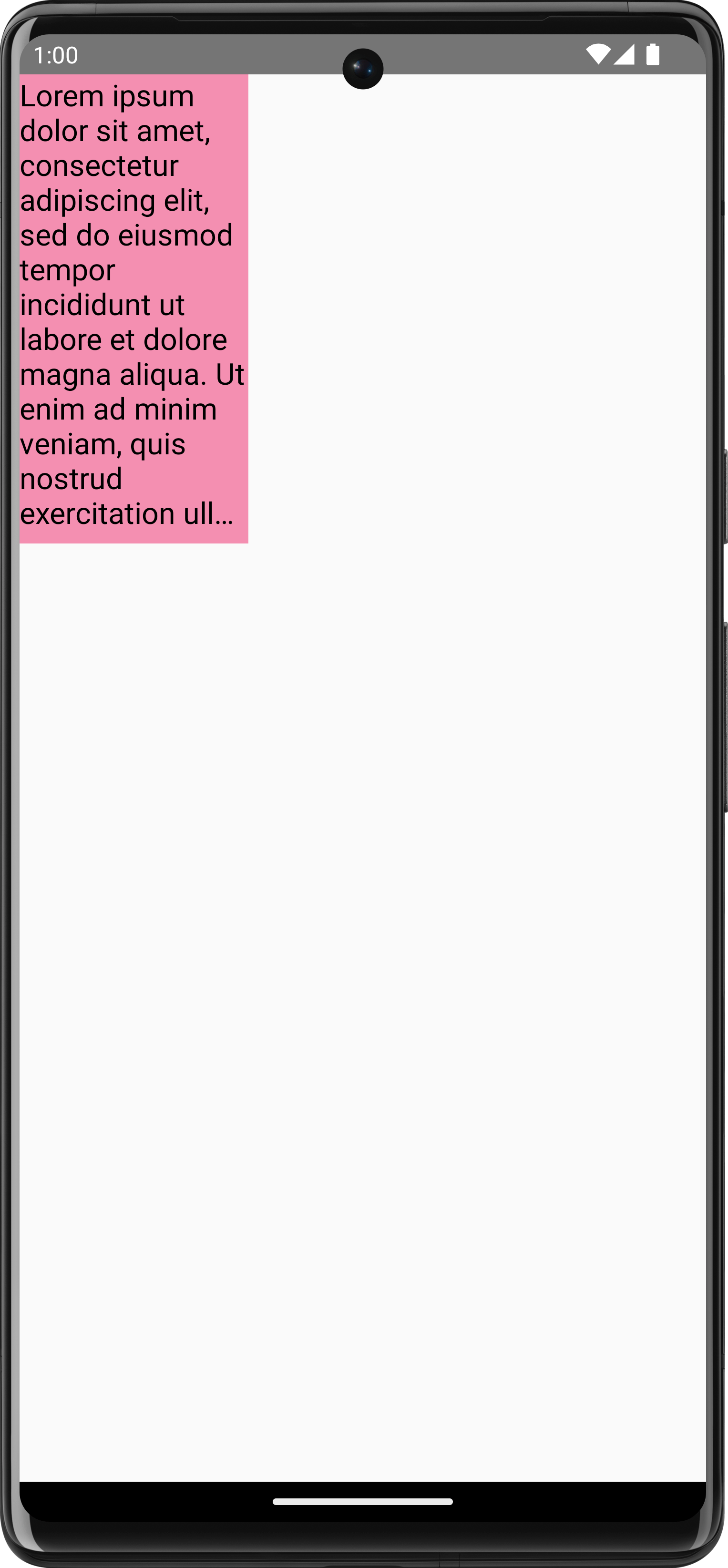

รูปที่ 10 TextOverflow.Ellipsis โดยมีข้อจำกัดคงที่ในการวัดข้อความ

หมายเหตุ: ดูข้อมูลเพิ่มเติมเกี่ยวกับข้อความได้ในเอกสารประกอบข้อความ

วาดรูปภาพ

หากต้องการวาด ImageBitmap ด้วย DrawScope ให้โหลดรูปภาพโดยใช้ ImageBitmap.imageResource() แล้วเรียกใช้ drawImage ดังนี้

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog)

Canvas(modifier = Modifier.fillMaxSize(), onDraw = {
    drawImage(dogImage)
})
CanvasSnippets.kt

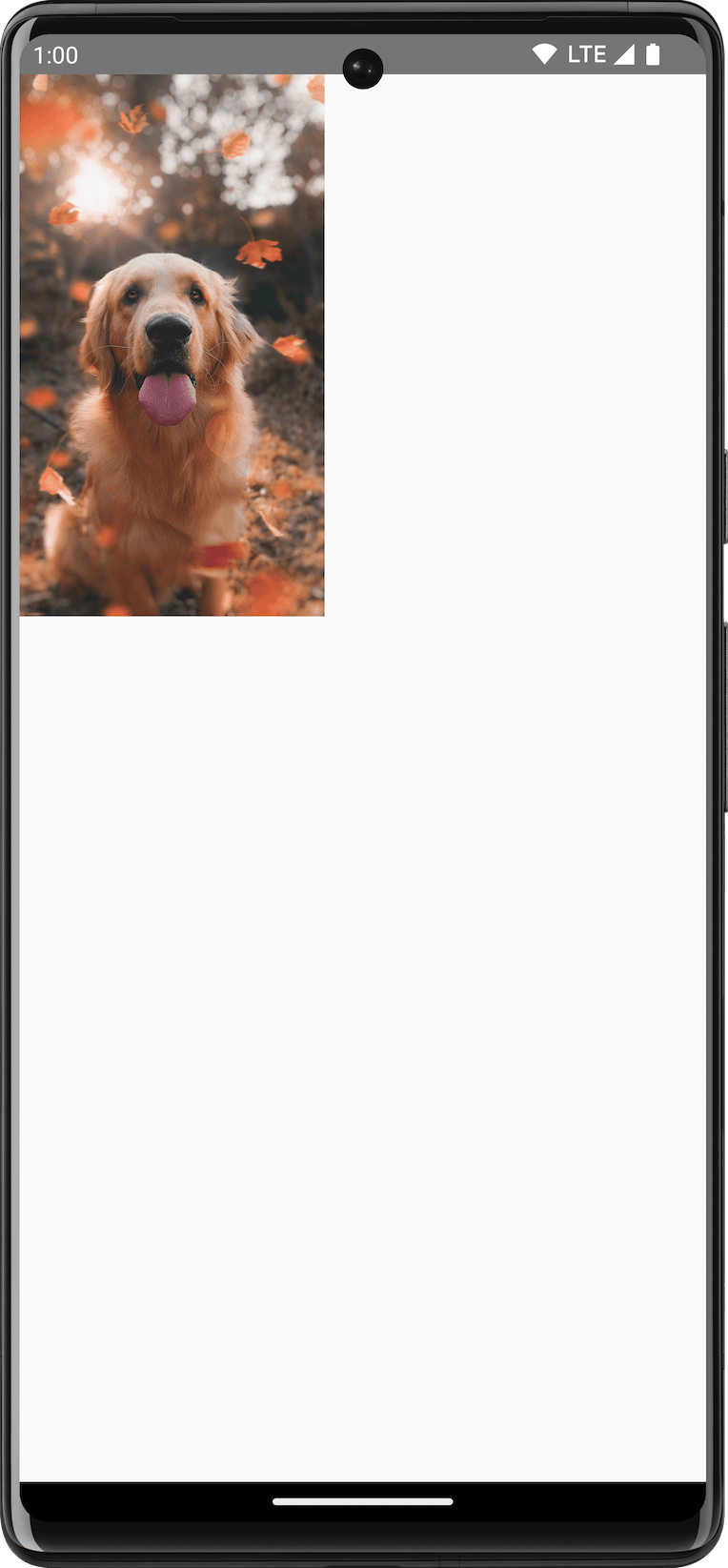

รูปที่ 11 วาดImageBitmapใน Canvas

หมายเหตุ: ดูข้อมูลเพิ่มเติมเกี่ยวกับวิธี ใช้ฟิลเตอร์กับรูปภาพได้ที่เอกสารประกอบเกี่ยวกับการปรับแต่งรูปภาพ

วาดรูปร่างพื้นฐาน

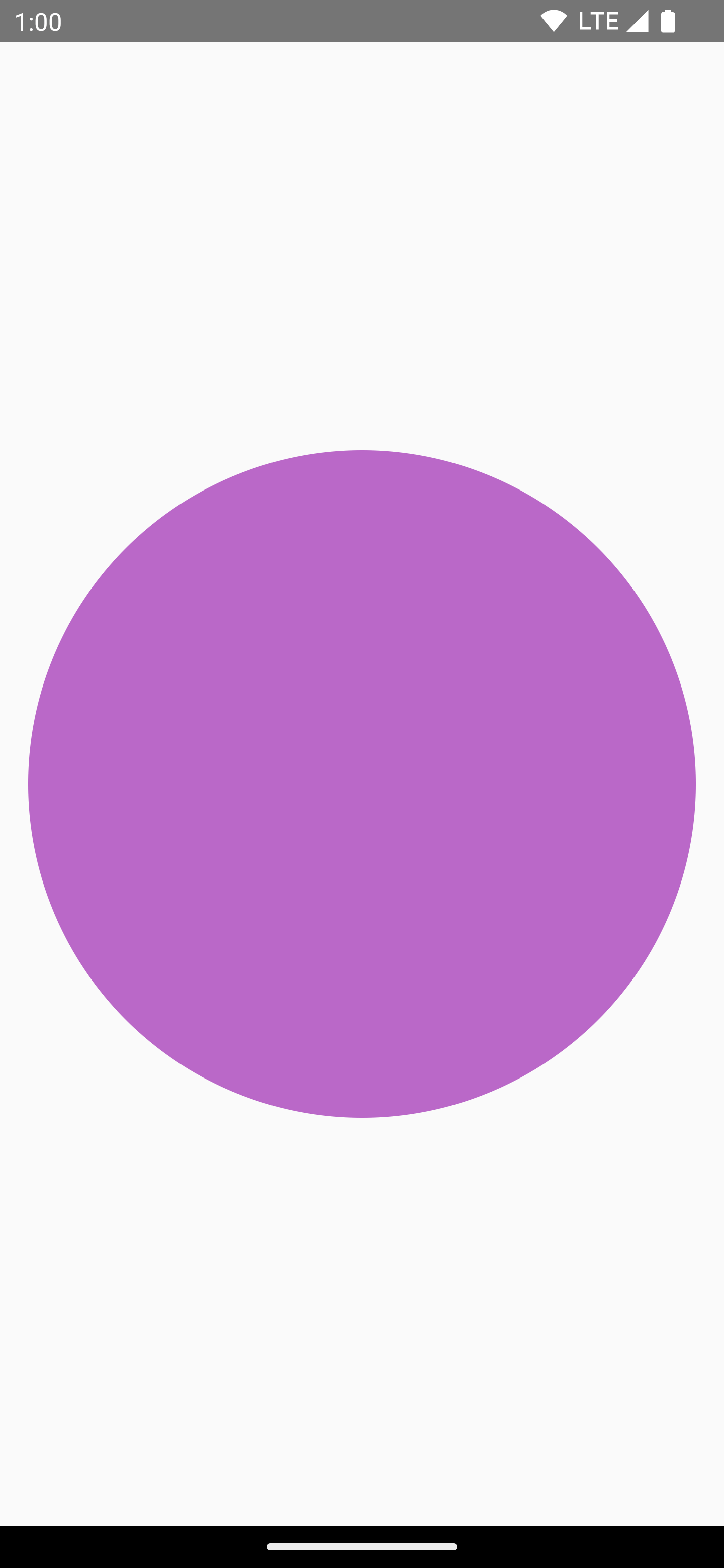

DrawScope มีฟังก์ชันวาดรูปร่างมากมาย หากต้องการวาดรูปร่าง ให้ใช้ฟังก์ชันวาดที่กำหนดไว้ล่วงหน้า เช่น drawCircle

val purpleColor = Color(0xFFBA68C8)
Canvas(
    modifier = Modifier
        .fillMaxSize()
        .padding(16.dp),
    onDraw = {
        drawCircle(purpleColor)
    }
)
CanvasSnippets.kt

API	เอาต์พุต
drawCircle()
drawRect()

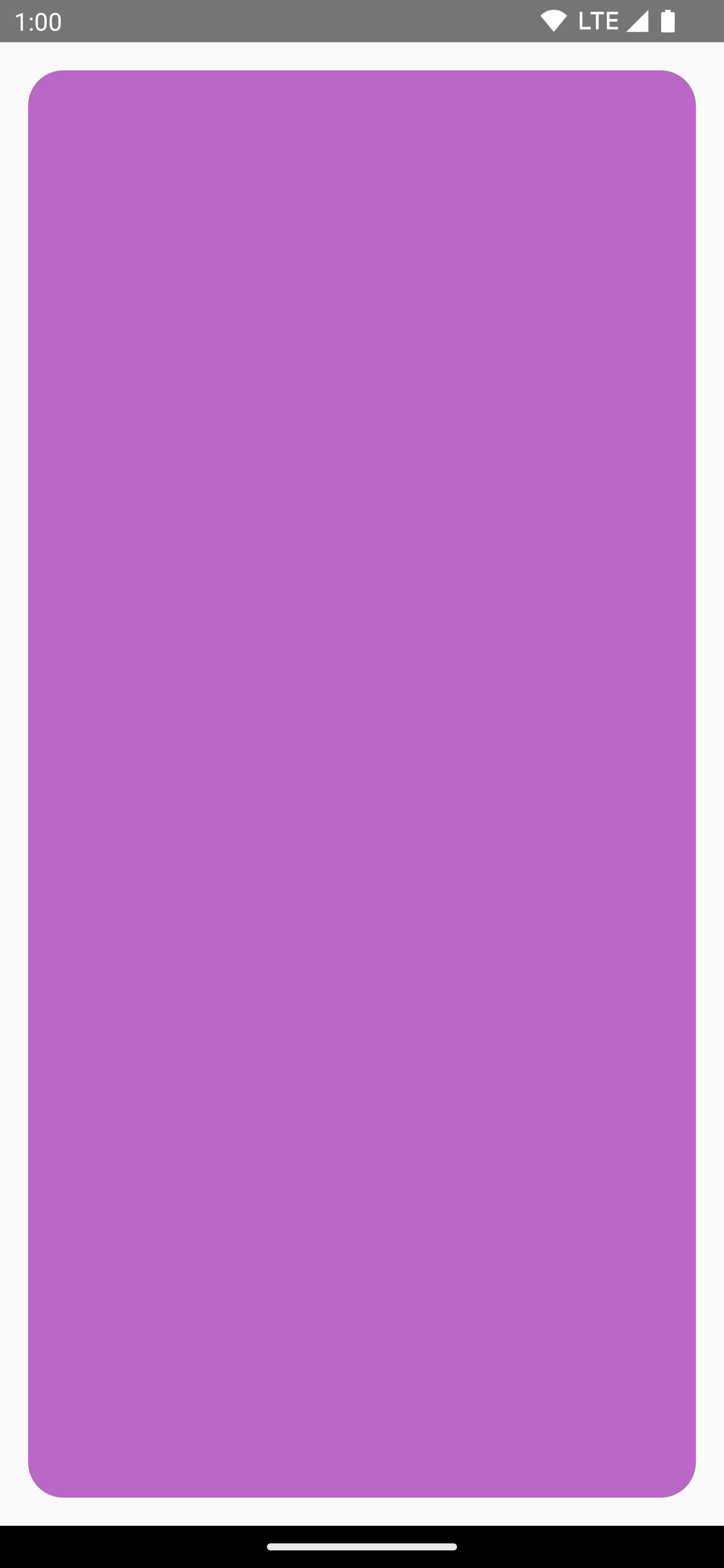

drawRoundedRect()

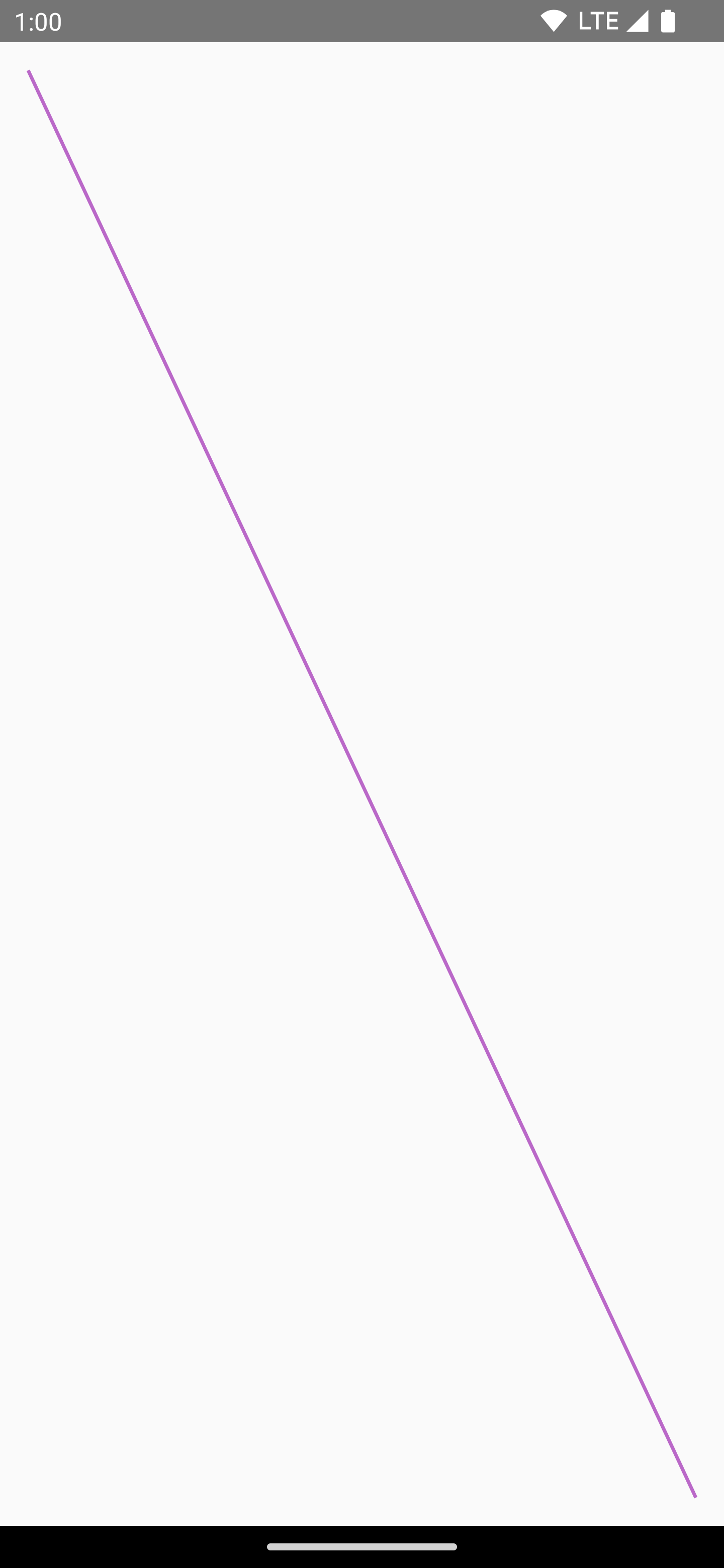

drawLine()

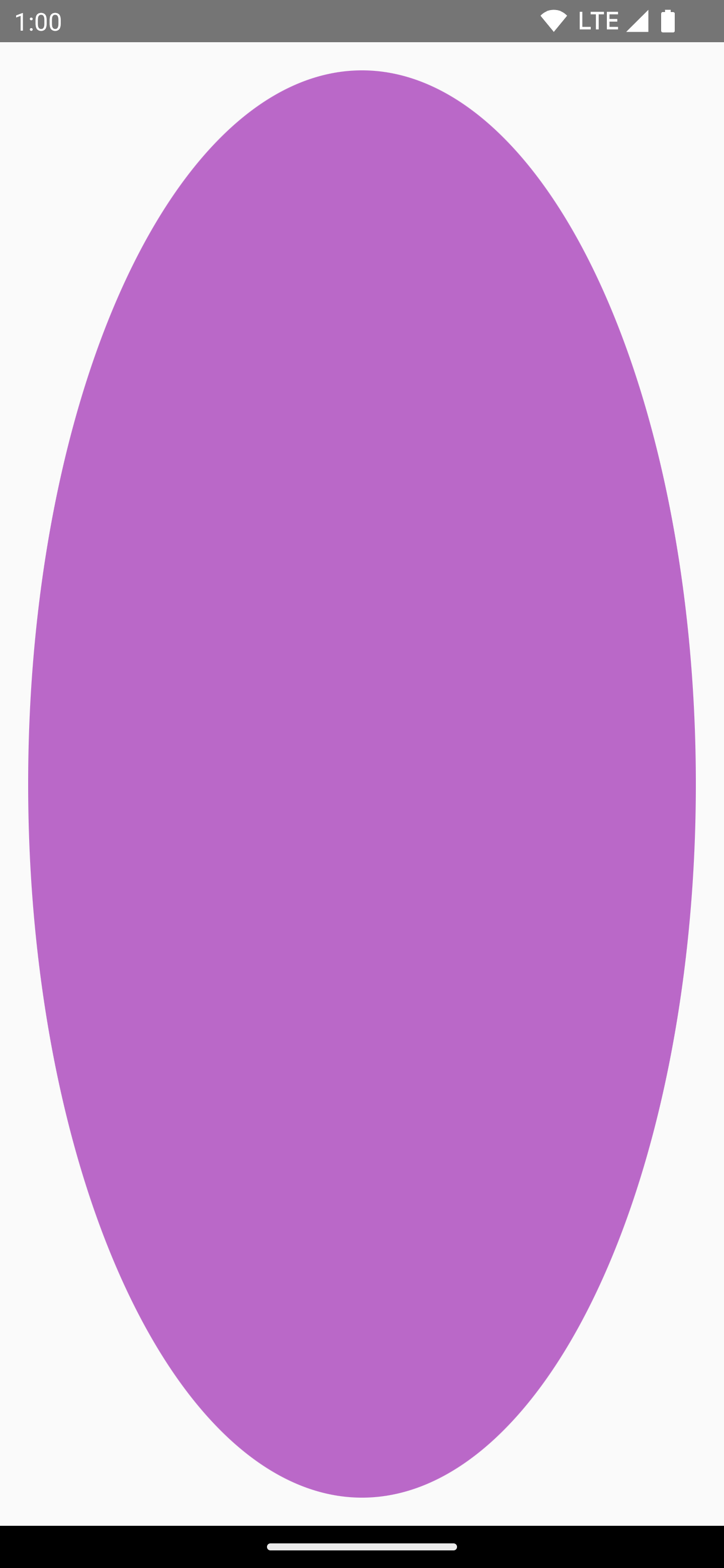

drawOval()

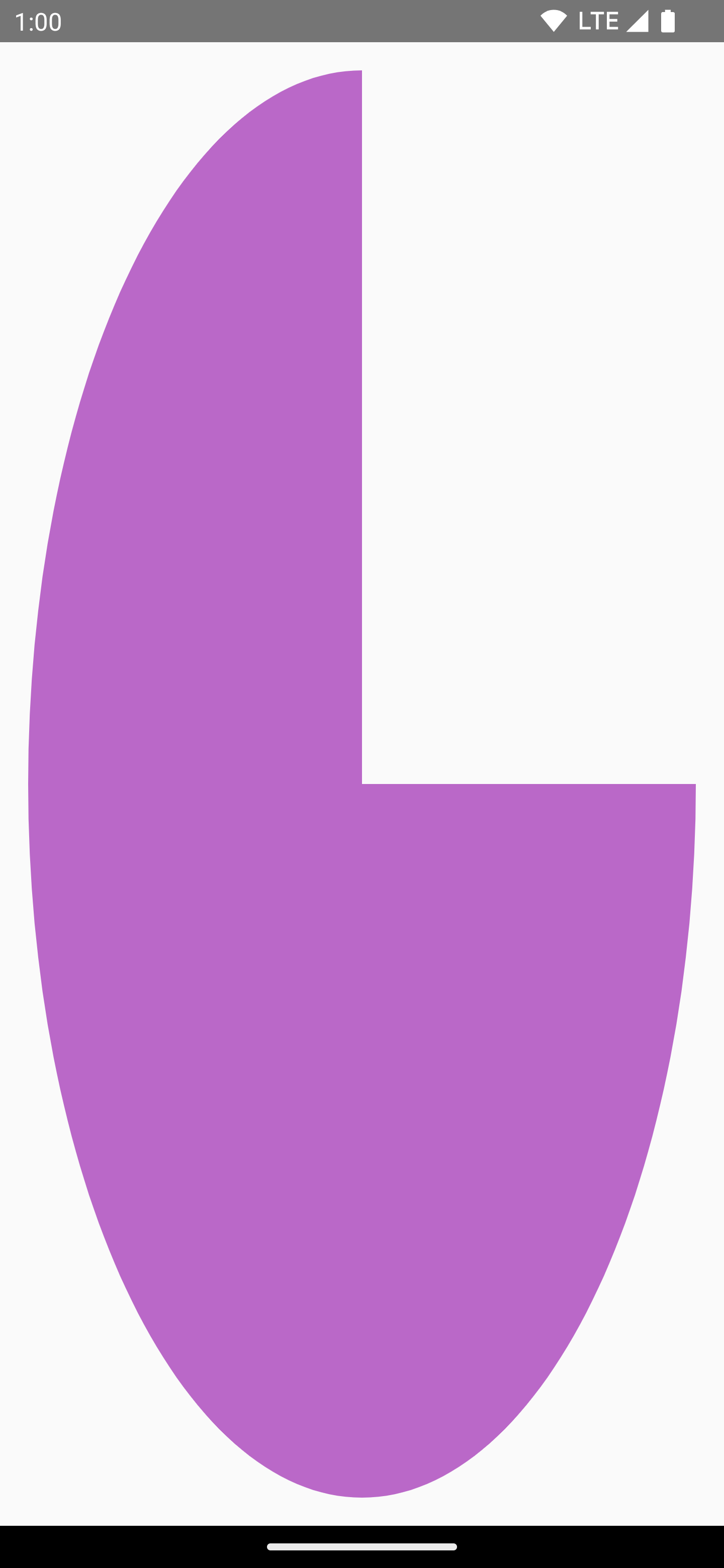

drawArc()

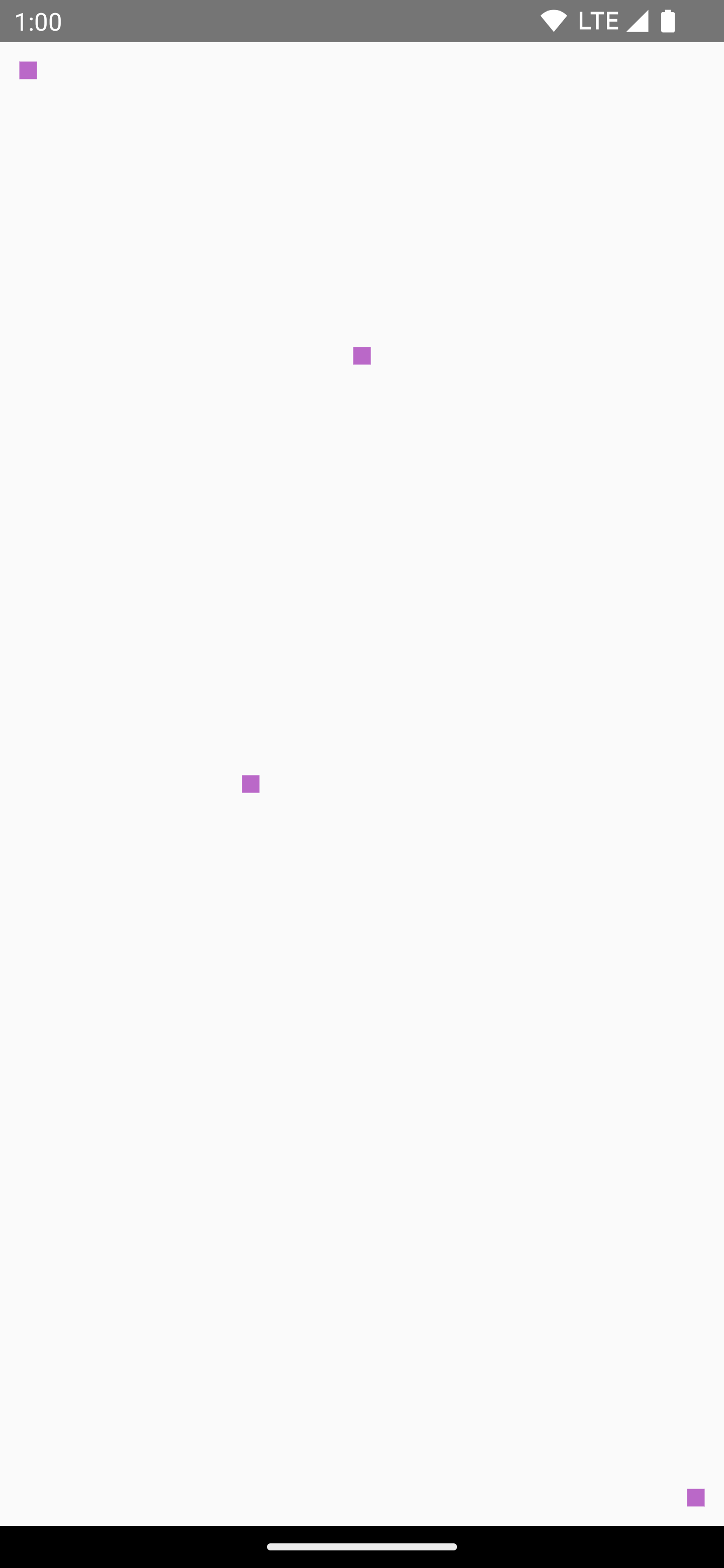

drawPoints()

วาดเส้นทาง

เส้นทางคือชุดคำสั่งทางคณิตศาสตร์ที่ทำให้เกิดภาพวาดเมื่อ ดำเนินการ DrawScope สามารถวาดเส้นทางโดยใช้วิธี DrawScope.drawPath()

เช่น สมมติว่าคุณต้องการวาดสามเหลี่ยม คุณสร้างเส้นทางด้วยฟังก์ชันต่างๆ เช่น lineTo() และ moveTo() โดยใช้ขนาดของพื้นที่วาดได้ จากนั้นเรียกใช้ drawPath() ด้วยเส้นทางที่สร้างขึ้นใหม่นี้เพื่อรับสามเหลี่ยม

Spacer(
    modifier = Modifier
        .drawWithCache {
            val path = Path()
            path.moveTo(0f, 0f)
            path.lineTo(size.width / 2f, size.height / 2f)
            path.lineTo(size.width, 0f)
            path.close()
            onDrawBehind {
                drawPath(path, Color.Magenta, style = Stroke(width = 10f))
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

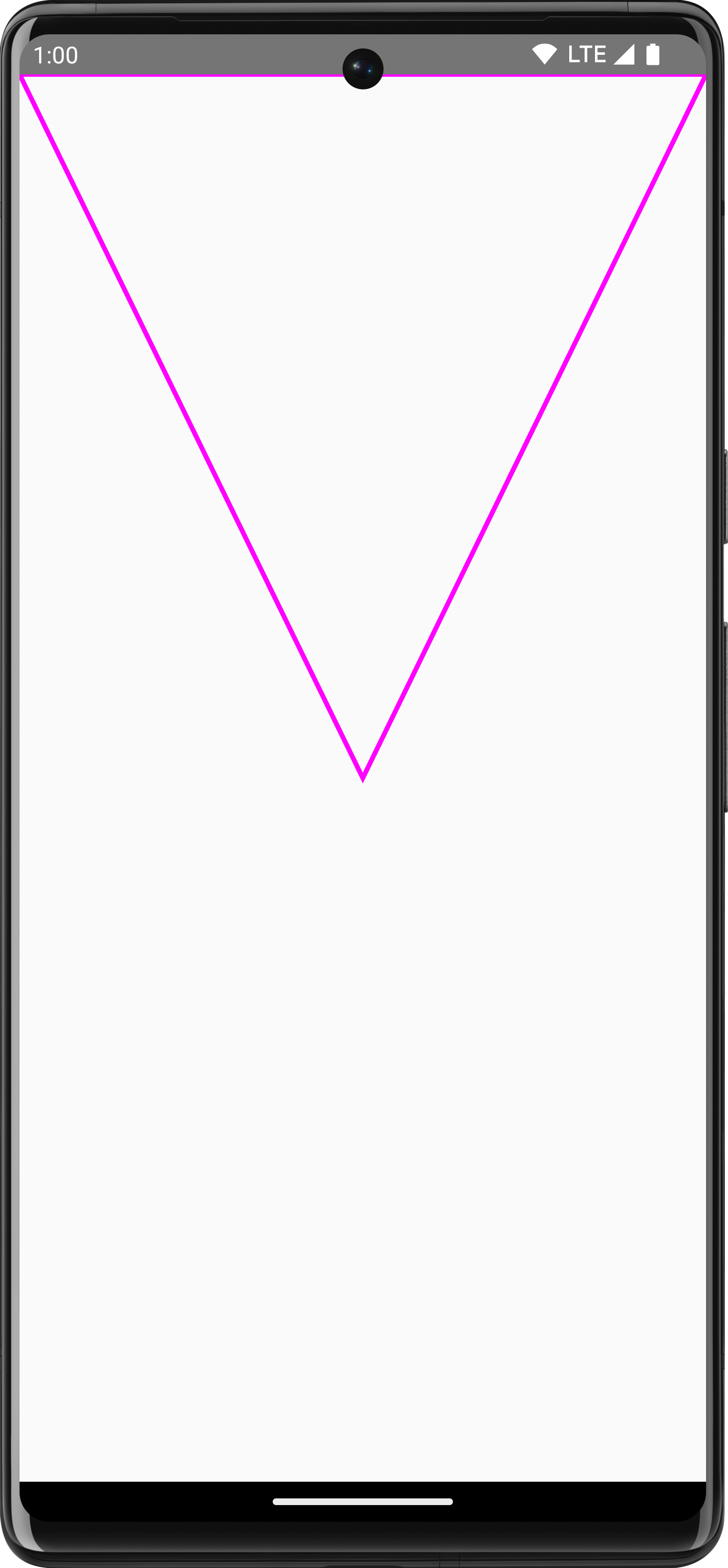

รูปที่ 12 การสร้างและวาดPathใน Compose

การเข้าถึงออบเจ็กต์ Canvas

DrawScope จะทำให้คุณไม่มีสิทธิ์เข้าถึงออบเจ็กต์ Canvas โดยตรง คุณสามารถใช้ DrawScope.drawIntoCanvas() เพื่อรับ สิทธิ์เข้าถึงออบเจ็กต์ Canvas เองซึ่งคุณสามารถเรียกใช้ฟังก์ชันได้

เช่น หากคุณมี Drawable ที่กำหนดเองซึ่งต้องการวาดลงใน Canvas คุณสามารถเข้าถึง Canvas และเรียกใช้ Drawable#draw() โดยส่งออบเจ็กต์ Canvas ดังนี้

val drawable = ShapeDrawable(OvalShape())
Spacer(
    modifier = Modifier
        .drawWithContent {
            drawIntoCanvas { canvas ->
                drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt())
                drawable.draw(canvas.nativeCanvas)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

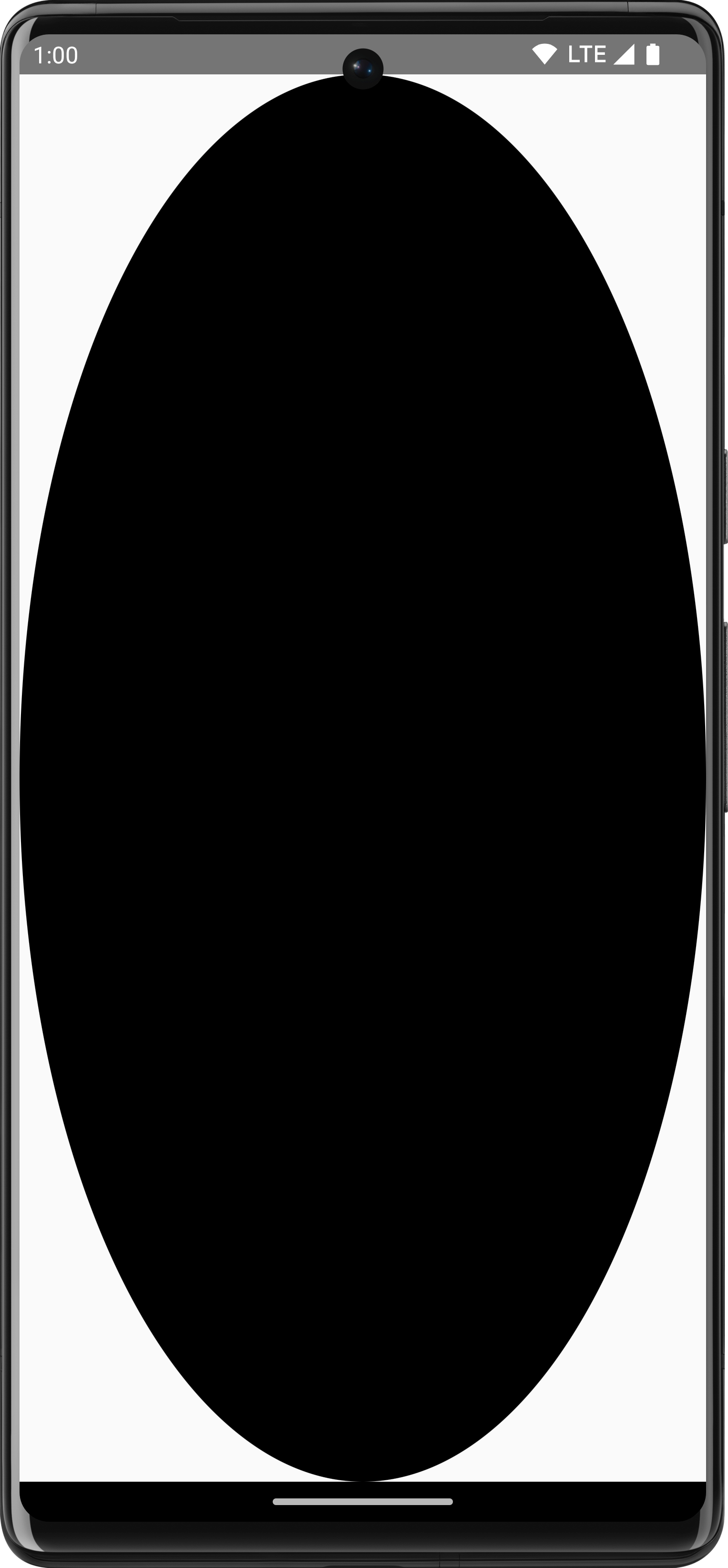

รูปที่ 13 การเข้าถึง Canvas เพื่อวาด Drawable

ดูข้อมูลเพิ่มเติม

ดูข้อมูลเพิ่มเติมเกี่ยวกับการวาดใน Compose ได้ที่แหล่งข้อมูลต่อไปนี้

• ตัวแก้ไขกราฟิก - ดูข้อมูลเกี่ยวกับตัวแก้ไขการวาดภาพประเภทต่างๆ
• แปรง - ดูวิธีปรับแต่งการวาดเนื้อหา
• เลย์เอาต์และกราฟิกที่กำหนดเองใน Compose - Android Dev Summit 2022 - ดูวิธีสร้าง UI ที่กำหนดเองใน Compose ด้วยเลย์เอาต์ และกราฟิก
• JetLagged Sample - Compose Sample ที่แสดงวิธีวาดกราฟที่กำหนดเอง
