اصلاح‌کننده‌های گرافیک

علاوه‌بر ترکیب‌پذیر Canvas،‏ Compose چندین گرافیک مفید دارد Modifiers که به ترسیم محتوای سفارشی کمک می‌کند. این اصلاح‌کننده‌ها مفید هستند زیرا می‌توانند روی هر عنصر ترکیبی اعمال شوند.

اصلاح‌کننده‌های طراحی

همه فرمان‌های طراحی با اصلاح‌کننده طراحی در «نوشتن» انجام می‌شود. سه اصلاح‌کننده اصلی طراحی در Compose وجود دارد:

• drawWithContent
• drawBehind
• drawWithCache

اصلاح‌گر پایه برای طراحی drawWithContent است، که در آن می‌توانید ترتیب طراحی «ترکیبی» خود و دستورات طراحی صادرشده در داخل اصلاح‌گر را تعیین کنید. ‫drawBehind یک پوشاننده مناسب برای drawWithContent است که ترتیب ترسیم آن در پشت محتوای composable تنظیم شده است. drawWithCacheیا onDrawBehind یا onDrawWithContent را در داخل خود فرا می‌خواند - و سازوکاری برای ذخیره کردن اشیای ایجادشده در آن‌ها ارائه می‌دهد.

‫Modifier.drawWithContent: انتخاب ترتیب قرعه‌کشی

Modifier.drawWithContent به شما امکان می‌دهد عملیات DrawScope را قبل یا بعداز محتوای ترکیبی اجرا کنید. حتماً drawContent را فراخوانی کنید تا محتوای واقعی ترکیبی را ارائه کند. با این اصلاح‌گر، می‌توانید ترتیب عملیات را تعیین کنید، اینکه می‌خواهید محتوایتان قبل‌از عملیات رسم سفارشی‌تان رسم شود یا بعداز آن.

برای مثال، اگر می‌خواستید یک گرادیان شعاعی را روی محتوای خود رندر کنید تا یک جلوه سوراخ کلید چراغ قوه در رابط کاربری ایجاد کنید، می‌توانید کارهای زیر را انجام دهید:

var pointerOffset by remember {
    mutableStateOf(Offset(0f, 0f))
}
Column(
    modifier = Modifier
        .fillMaxSize()
        .pointerInput("dragging") {
            detectDragGestures { change, dragAmount ->
                pointerOffset += dragAmount
            }
        }
        .onSizeChanged {
            pointerOffset = Offset(it.width / 2f, it.height / 2f)
        }
        .drawWithContent {
            drawContent()
            // draws a fully black area with a small keyhole at pointerOffset that’ll show part of the UI.
            drawRect(
                Brush.radialGradient(
                    listOf(Color.Transparent, Color.Black),
                    center = pointerOffset,
                    radius = 100.dp.toPx(),
                )
            )
        }
) {
    // Your composables here
}
GraphicsModifiersSnippets.kt

شکل ۱: از «اصلاح‌گر.کشیدن با محتوا» در بالای «ترکیب‌شدنی» برای ایجاد تجربه کاربری نوع چراغ‌قوه استفاده شده است.

‫Modifier.drawBehind: Drawing behind a composable

Modifier.drawBehind به شما امکان می‌دهد عملیات DrawScope را در پشت محتوای قابل‌ترکیب که روی صفحه کشیده شده است انجام دهید. اگر به پیاده‌سازی Canvas نگاهی بیندازید، ممکن است متوجه شوید که این فقط یک پوشاننده مناسب برای Modifier.drawBehind است.

برای کشیدن مستطیل گردشده در پشت Text:

Text(
    "Hello Compose!",
    modifier = Modifier
        .drawBehind {
            drawRoundRect(
                Color(0xFFBBAAEE),
                cornerRadius = CornerRadius(10.dp.toPx())
            )
        }
        .padding(4.dp)
)
GraphicsModifiersSnippets.kt

که نتیجه زیر را تولید می‌کند:

شکل ۲: نوشتار و پس‌زمینه‌ای که بااستفاده از Modifier.drawBehind کشیده شده است

‫Modifier.drawWithCache: رسم و ذخیره کردن اشیای رسم

Modifier.drawWithCache اشیایی را که در آن ایجاد شده‌اند در حافظه نهان نگه می‌دارد. تا زمانی که اندازه ناحیه طراحی یکسان باشد یا هر شیء وضعیتی که خوانده می‌شود تغییر نکرده باشد، اشیاء در حافظه نهان ذخیره می‌شوند. این اصلاح‌گر برای بهبود عملکرد فراخوانی‌های طراحی مفید است زیرا از نیاز به تخصیص مجدد اشیایی (مثل: Brush, Shader, Path و غیره) که در طراحی ایجاد می‌شوند جلوگیری می‌کند.

یا اینکه می‌توانید اشیاء را بااستفاده از remember، خارج از اصلاح‌کننده، ذخیره موقت کنید. بااین‌حال، این کار همیشه امکان‌پذیر نیست زیرا همیشه به ترکیب‌بندی دسترسی ندارید. اگر از اشیا فقط برای رسم کردن استفاده می‌شود، استفاده از drawWithCache می‌تواند عملکرد بهتری داشته باشد.

توجه: فقط زمانی از Modifier.drawWithCache استفاده کنید که درحال ایجاد کردن اشیایی هستید که باید در حافظه نهان ذخیره شوند. استفاده از این اصلاح‌گر بدون نیاز به ذخیره کردن اشیاء در حافظه نهان می‌تواند منجر به تخصیص‌های غیرضروری لامبدا شود.

برای مثال، اگر Brush را برای رسم گرادیان در پشت Text ایجاد کنید، بااستفاده از drawWithCache، هدف Brush را تا زمانی‌که اندازه ناحیه رسم تغییر کند ذخیره می‌کند:

Text(
    "Hello Compose!",
    modifier = Modifier
        .drawWithCache {
            val brush = Brush.linearGradient(
                listOf(
                    Color(0xFF9E82F0),
                    Color(0xFF42A5F5)
                )
            )
            onDrawBehind {
                drawRoundRect(
                    brush,
                    cornerRadius = CornerRadius(10.dp.toPx())
                )
            }
        }
)
GraphicsModifiersSnippets.kt

شکل ۳: ذخیره کردن شیء Brush در حافظه نهان با drawWithCache

اصلاح‌کننده‌های گرافیکی

‫Modifier.graphicsLayer: اعمال تبدیل‌ها روی عناصر ترکیبی

Modifier.graphicsLayer اصلاح‌کننده‌ای است که باعث می‌شود محتوای composable در لایه ترسیم کشیده شود. لایه چند عملکرد مختلف ارائه می‌دهد، ازجمله:

• جداسازی دستورالعمل‌های طراحی آن (مشابه RenderNode). دستورالعمل‌های طراحی که به‌عنوان بخشی از لایه ضبط شده‌اند می‌توانند به‌طور کارآمد توسط خط لوله رندرینگ بدون اجرای مجدد کد برنامه مجدداً صادر شوند.
• تبدیل‌هایی که برای همه دستورالعمل‌های طراحی موجود در یک لایه اعمال می‌شود.
• شطرنجی‌سازی برای قابلیت‌های ترکیب‌بندی. وقتی لایه‌ای شطرنجی می‌شود، دستورالعمل‌های ترسیم آن اجرا می‌شود و خروجی در میان‌گیر خارج از صفحه ضبط می‌شود. ترکیب کردن چنین میان‌گیری برای فریم‌های بعدی سریع‌تر از اجرای دستورالعمل‌های تکی است، اما وقتی تبدیل‌هایی مثل مقیاس‌بندی یا چرخش اعمال می‌شود، به‌عنوان نقشه بیتی عمل خواهد کرد.

تبدیل‌ها

Modifier.graphicsLayer برای دستورالعمل‌های ترسیم خود جداسازی ارائه می‌دهد؛ برای مثال، بااستفاده از Modifier.graphicsLayer می‌توان تبدیل‌های مختلفی را اعمال کرد. این‌ها را می‌توان بدون نیاز به اجرای مجدد لامبدای طراحی، پویانمایی یا اصلاح کرد.

Modifier.graphicsLayer اندازه یا جای اندازه‌گیری‌شده ترکیب‌پذیر را تغییر نمی‌دهد، زیرا فقط بر فاز ترسیم تأثیر می‌گذارد. این یعنی اگر composable شما درنهایت خارج از مرزهای چیدمانش ترسیم شود، ممکن است با composableهای دیگر هم‌پوشانی داشته باشد.

توجه: هنگام انجام پویانمایی‌ها یا استفاده از شیء State برای به‌روزرسانی دارایی graphicsLayer، باید نسخه لامبدای این اصلاح‌گر را ترجیح دهید.

تبدیل‌های زیر را می‌توان با این اصلاح‌کننده اعمال کرد:

مقیاس - افزایش اندازه

scaleX و scaleY محتوا را به‌ترتیب در جهت افقی یا عمودی بزرگ یا کوچک می‌کند. مقدار 1.0f نشان‌دهنده عدم تغییر در مقیاس است، مقدار 0.5f یعنی نصف اندازه.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.scaleX = 1.2f
            this.scaleY = 0.8f
        }
)
GraphicsModifiersSnippets.kt

شکل ۴: scaleX و scaleY اعمال‌شده روی عنصر ترکیبی «تصویر»

ترجمه

translationX و translationY را می‌توان با graphicsLayer تغییر داد، translationX composable را به چپ یا راست حرکت می‌دهد. translationY ترکیب‌پذیر را به بالا یا پایین منتقل می‌کند.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.translationX = 100.dp.toPx()
            this.translationY = 10.dp.toPx()
        }
)
GraphicsModifiersSnippets.kt

شکل ۵: translationX و translationY اعمال‌شده روی Image با Modifier.graphicsLayer

چرخش

rotationX را برای چرخش افقی، rotationY را برای چرخش عمودی، و rotationZ را برای چرخش در محور Z (چرخش استاندارد) تنظیم کنید. این مقدار برحسب درجه (۰-۳۶۰) مشخص می‌شود.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.rotationX = 90f
            this.rotationY = 275f
            this.rotationZ = 180f
        }
)
GraphicsModifiersSnippets.kt

شکل ۶: rotationX،‏ rotationY، و rotationZ تنظیم‌شده روی Image توسط Modifier.graphicsLayer

مبدأ

‫transformOrigin را می‌توان مشخص کرد. سپس از آن به‌عنوان نقطه‌ای که تبدیل‌ها از آنجا انجام می‌شود استفاده می‌شود. همه مثال‌ها تاکنون از TransformOrigin.Center استفاده کرده‌اند که در (0.5f, 0.5f) است. اگر مبدأ را در (0f, 0f) مشخص کنید، تبدیل‌ها از گوشه بالا سمت راست عنصر ترکیب‌پذیر شروع می‌شود.

اگر مبدأ را با تبدیل rotationZ تغییر دهید، می‌توانید ببینید که عنصر حول گوشه بالا سمت چپ عنصر ترکیب‌شدنی می‌چرخد:

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.transformOrigin = TransformOrigin(0f, 0f)
            this.rotationX = 90f
            this.rotationY = 275f
            this.rotationZ = 180f
        }
)
GraphicsModifiersSnippets.kt

شکل ۷: چرخش اعمال‌شده با TransformOrigin تنظیم‌شده روی 0f, 0f

کلیپ و شکل

شکل مشخص می‌کند که محتوا هنگام clip = true به کدام خطوط کلی چسبانده شود. در این مثال، دو چارگوش را تنظیم می‌کنیم تا دو کلیپ متفاوت داشته باشند - یکی بااستفاده از متغیر کلیپ graphicsLayer و دیگری بااستفاده از بسته‌بندی مناسب Modifier.clip.

Column(modifier = Modifier.padding(16.dp)) {
    Box(
        modifier = Modifier
            .size(200.dp)
            .graphicsLayer {
                clip = true
                shape = CircleShape
            }
            .background(Color(0xFFF06292))
    ) {
        Text(
            "Hello Compose",
            style = TextStyle(color = Color.Black, fontSize = 46.sp),
            modifier = Modifier.align(Alignment.Center)
        )
    }
    Box(
        modifier = Modifier
            .size(200.dp)
            .clip(CircleShape)
            .background(Color(0xFF4DB6AC))
    )
}
GraphicsModifiersSnippets.kt

محتویات کادر اول (نوشتاری که می‌گوید «سلام Compose») به شکل دایره برش داده می‌شود:

شکل ۸: کلیپ اعمال‌شده روی عنصر ترکیبی «جعبه»

اگر سپس translationY را به دایره صورتی بالا اعمال کنید، می‌بینید که مرزهای «ترکیب‌پذیر» همچنان یکسان است، اما دایره زیر دایره پایینی (و خارج از مرزهای آن) ترسیم می‌شود.

شکل ۹: کلیپ اعمال‌شده با ترجمه Y، و حاشیه قرمز برای طرح کلی

برای برش دادن ترکیب‌پذیر به منطقه‌ای که در آن ترسیم شده است، می‌توانید Modifier.clip(RectangleShape) دیگری را به ابتدای زنجیره اصلاح‌کننده اضافه کنید. محتوا سپس در محدوده اصلی باقی می‌ماند.

Column(modifier = Modifier.padding(16.dp)) {
    Box(
        modifier = Modifier
            .clip(RectangleShape)
            .size(200.dp)
            .border(2.dp, Color.Black)
            .graphicsLayer {
                clip = true
                shape = CircleShape
                translationY = 50.dp.toPx()
            }
            .background(Color(0xFFF06292))
    ) {
        Text(
            "Hello Compose",
            style = TextStyle(color = Color.Black, fontSize = 46.sp),
            modifier = Modifier.align(Alignment.Center)
        )
    }

    Box(
        modifier = Modifier
            .size(200.dp)
            .clip(RoundedCornerShape(500.dp))
            .background(Color(0xFF4DB6AC))
    )
}
GraphicsModifiersSnippets.kt

شکل ۱۰: برش اعمال‌شده روی تبدیل graphicsLayer

آلفا

از Modifier.graphicsLayer می‌توان برای تنظیم alpha (کدری) برای کل لایه استفاده کرد. ‫1.0f کاملاً مات است و 0.0f نامرئی است.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "clock",
    modifier = Modifier
        .graphicsLayer {
            this.alpha = 0.5f
        }
)
GraphicsModifiersSnippets.kt

شکل ۱۱: تصویر با آلفا اعمال‌شده

توجه: وقتی آلفا روی مقداری کمتر از 1.0f تنظیم می‌شود، کل محتوای لایه در بافر خارج از صفحه رسم می‌شود (اگر CompositingStrategy روی ModulateAlpha تنظیم نشده باشد). برای اطلاعات بیشتر، بخش CompositingStrategy را ببینید.

راهبرد ترکیب‌بندی

کار با آلفا و شفافیت همیشه به سادگی تغییر یک مقدار آلفا نیست. علاوه‌بر تغییر آلفا، گزینه‌ای برای تنظیم CompositingStrategy در graphicsLayer نیز وجود دارد. CompositingStrategy تعیین می‌کند که محتوای ترکیب‌شدنی چگونه با محتوای دیگری که قبلاً روی صفحه کشیده شده است ترکیب (کنار هم قرار داده) شود.

توجه: CompositingStrategy در Compose 1.4.0-alpha02 معرفی شد.

استراتژی‌های مختلف عبارتند از:

خودکار (پیش‌فرض)

استراتژی ترکیب‌بندی توسط بقیه پارامترهای graphicsLayer تعیین می‌شود. اگر آلفا کمتر از ‫1.0f باشد یا RenderEffect تنظیم شده باشد، لایه را در میان‌گیری خارج از صفحه پرداز می‌کند. هرگاه آلفا کمتر از 1f باشد، یک لایه ترکیب‌بندی به‌طور خودکار ایجاد می‌شود تا محتوا را رندر کند و سپس این میان‌گیر خارج از صفحه را با آلفای مربوطه به مقصد بکشد. تنظیم RenderEffect یا پیمایش اضافی همیشه محتوا را در بافری خارج از صفحه صرف‌نظر از CompositingStrategy تنظیم‌شده پرداز می‌کند.

خارج از صفحه

محتوای composable همیشه قبل‌از رندر شدن در مقصد، به بافت یا نقشه بیتی خارج‌از صفحه شطرنجی می‌شود. این ویژگی برای اعمال عملیات BlendMode روی محتوای پوششی و برای عملکرد هنگام پرداز کردن مجموعه‌های پیچیده دستورالعمل‌های طراحی مفید است.

نمونه‌ای از استفاده از CompositingStrategy.Offscreen با BlendModes است. در مثال زیر، فرض کنید می‌خواهید بخش‌هایی از یک Image ترکیب‌شدنی را با صدور فرمان ترسیم که از BlendMode.Clear استفاده می‌کند بردارید. اگر compositingStrategy را روی CompositingStrategy.Offscreen تنظیم نکنید، BlendMode با همه محتوای پس‌زمینه تعامل برقرار می‌کند.

Image(
    painter = painterResource(id = R.drawable.dog),
    contentDescription = "Dog",
    contentScale = ContentScale.Crop,
    modifier = Modifier
        .size(120.dp)
        .aspectRatio(1f)
        .background(
            Brush.linearGradient(
                listOf(
                    Color(0xFFC5E1A5),
                    Color(0xFF80DEEA)
                )
            )
        )
        .padding(8.dp)
        .graphicsLayer {
            compositingStrategy = CompositingStrategy.Offscreen
        }
        .drawWithCache {
            val path = Path()
            path.addOval(
                Rect(
                    topLeft = Offset.Zero,
                    bottomRight = Offset(size.width, size.height)
                )
            )
            onDrawWithContent {
                clipPath(path) {
                    // this draws the actual image - if you don't call drawContent, it wont
                    // render anything
                    [e-mail]()
                }
                val dotSize = size.width / 8f
                // Clip a white border for the content
                drawCircle(
                    Color.Black,
                    radius = dotSize,
                    center = Offset(
                        x = size.width - dotSize,
                        y = size.height - dotSize
                    ),
                    blendMode = BlendMode.Clear
                )
                // draw the red circle indication
                drawCircle(
                    Color(0xFFEF5350), radius = dotSize * 0.8f,
                    center = Offset(
                        x = size.width - dotSize,
                        y = size.height - dotSize
                    )
                )
            }
        }
)
GraphicsModifiersSnippets.kt

با تنظیم CompositingStrategy روی Offscreen، بافت خارج از صفحه ایجاد می‌شود تا فرمان‌ها را اجرا کند (BlendMode فقط روی محتوای این عنصر ترکیبی اعمال می‌شود). سپس آن را روی آنچه ازقبل در صفحه پردازش شده است پردازش می‌کند و بر محتوای ازقبل رسم‌شده تأثیر نمی‌گذارد.

شکل ۱۲: Modifier.drawWithContent روی «تصویر» که نشانگر دایره‌ای را با BlendMode.Clear و CompositingStrategy.Offscreen در داخل برنامه نشان می‌دهد

اگر از CompositingStrategy.Offscreen استفاده نکرده باشید، نتایج اعمال BlendMode.Clear همه پیکسل‌های مقصد را پاک می‌کند، صرف‌نظر از آنچه قبلاً تنظیم شده است - با این کار بافر پردازنده پنجره (سیاه) نمایان می‌شود. بسیاری از BlendModes که شامل آلفا هستند بدون میان‌گیر خارج از صفحه طبق انتظار کار نخواهند کرد. به حلقه سیاه دور نشانگر دایره قرمز توجه کنید:

شکل ۱۳: Modifier.drawWithContent روی تصویری که نشانگر دایره‌ای را نشان می‌دهد، با BlendMode.Clear و بدون تنظیم CompositingStrategy

برای درک بهتر این موضوع: اگر برنامه پس‌زمینه پنجره نیمه‌شفافی داشت و شما از CompositingStrategy.Offscreen استفاده نمی‌کردید، BlendMode با کل برنامه تعامل برقرار می‌کرد. این کار تمام پیکسل‌ها را پاک می‌کرد تا برنامه یا کاغذدیواری زیرین را نشان دهد، مانند این مثال:

شکل ۱۴: CompositingStrategy تنظیم نشده است و از BlendMode.Clear با برنامه‌ای استفاده می‌شود که پس‌زمینه پنجره نیمه‌شفاف دارد. توجه کنید که کاغذدیواری صورتی ازطریق ناحیه اطراف دایره وضعیت قرمز نشان داده می‌شود.

شایان ذکر است که هنگام استفاده از CompositingStrategy.Offscreen، بافت خارج از صفحه‌ای که به اندازه ناحیه طراحی است ایجاد می‌شود و دوباره روی صفحه رندر می‌شود. هر فرمان ترسیمی که با این استراتژی انجام شود، به‌طور پیش‌فرض به این منطقه برش داده می‌شود. تکه‌کد زیر تفاوت‌ها را هنگام جابه‌جایی به استفاده از بافت‌های خارج از صفحه نشان می‌دهد:

@Composable
fun CompositingStrategyExamples() {
    Column(
        modifier = Modifier
            .fillMaxSize()
            .wrapContentSize(Alignment.Center)
    ) {
        // Does not clip content even with a graphics layer usage here. By default, graphicsLayer
        // does not allocate + rasterize content into a separate layer but instead is used
        // for isolation. That is draw invalidations made outside of this graphicsLayer will not
        // re-record the drawing instructions in this composable as they have not changed
        Canvas(
            modifier = Modifier
                .graphicsLayer()
                .size(100.dp) // Note size of 100 dp here
                .border(2.dp, color = Color.Blue)
        ) {
            // ... and drawing a size of 200 dp here outside the bounds
            drawRect(color = Color.Magenta, size = Size(200.dp.toPx(), 200.dp.toPx()))
        }

        Spacer(modifier = Modifier.size(300.dp))

        /* Clips content as alpha usage here creates an offscreen buffer to rasterize content
        into first then draws to the original destination */
        Canvas(
            modifier = Modifier
                // force to an offscreen buffer
                .graphicsLayer(compositingStrategy = CompositingStrategy.Offscreen)
                .size(100.dp) // Note size of 100 dp here
                .border(2.dp, color = Color.Blue)
        ) {
            /* ... and drawing a size of 200 dp. However, because of the CompositingStrategy.Offscreen usage above, the
            content gets clipped */
            drawRect(color = Color.Red, size = Size(200.dp.toPx(), 200.dp.toPx()))
        }
    }
}
GraphicsModifiersSnippets.kt

شکل ۱۵: CompositingStrategy.Auto دربرابر CompositingStrategy.Offscreen - کلیپ‌های خارج از صفحه به ناحیه، جایی که خودکار کار نمی‌کند

ModulateAlpha

این راهبرد ترکیب‌بندی آلفا را برای هریک از دستورالعمل‌های طراحی ضبط‌شده در graphicsLayer تعدیل می‌کند. اگر RenderEffect تنظیم نشده باشد، میان‌گیر خارج از صفحه برای آلفای کمتر از ۱٫۰f ایجاد نمی‌کند، بنابراین می‌تواند برای پردازش آلفا کارآمدتر باشد. بااین‌حال، ممکن است نتایج متفاوتی برای محتوای هم‌پوشان ارائه دهد. برای موارد استفاده‌ای که ازقبل مشخص است محتوا هم‌پوشانی ندارد، این روش می‌تواند عملکرد بهتری نسبت‌به CompositingStrategy.Auto با مقادیر آلفای کمتر از ۱ ارائه دهد.

مثال زیر استراتژی‌های ترکیب‌بندی مختلف را نشان می‌دهد - اعمال کردن آلفاهای مختلف روی بخش‌های مختلف عناصر ترکیب‌شدنی، و اعمال کردن استراتژی Modulate:

@Preview
@Composable
fun CompositingStrategy_ModulateAlpha() {
    Column(
        modifier = Modifier
            .fillMaxSize()
            .padding(32.dp)
    ) {
        // Base drawing, no alpha applied
        Canvas(
            modifier = Modifier.size(200.dp)
        ) {
            drawSquares()
        }

        Spacer(modifier = Modifier.size(36.dp))

        // Alpha 0.5f applied to whole composable
        Canvas(
            modifier = Modifier
                .size(200.dp)
                .graphicsLayer {
                    alpha = 0.5f
                }
        ) {
            drawSquares()
        }
        Spacer(modifier = Modifier.size(36.dp))

        // 0.75f alpha applied to each draw call when using ModulateAlpha
        Canvas(
            modifier = Modifier
                .size(200.dp)
                .graphicsLayer {
                    compositingStrategy = CompositingStrategy.ModulateAlpha
                    alpha = 0.75f
                }
        ) {
            drawSquares()
        }
    }
}

private fun DrawScope.drawSquares() {

    val size = Size(100.dp.toPx(), 100.dp.toPx())
    drawRect(color = Red, size = size)
    drawRect(
        color = Purple, size = size,
        topLeft = Offset(size.width / 4f, size.height / 4f)
    )
    drawRect(
        color = Yellow, size = size,
        topLeft = Offset(size.width / 4f * 2f, size.height / 4f * 2f)
    )
}

@Preview
@Composable
fun ModifierGraphicsLayerOutsets() {
    Column(
        modifier = Modifier
            .background(Color(0xFF0A0E14))
            .padding(48.dp),
        verticalArrangement = Arrangement.spacedBy(48.dp),
        horizontalAlignment = Alignment.CenterHorizontally
    ) {
        val pillShape = RoundedCornerShape(percent = 50)

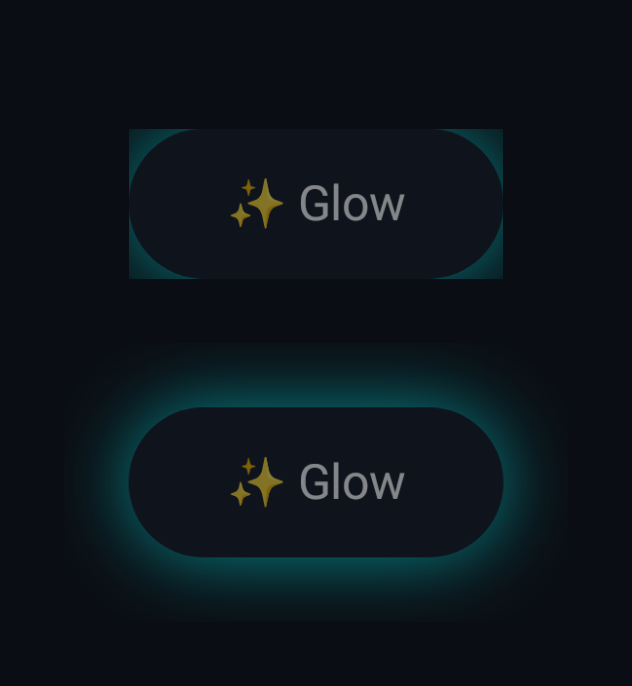

        // Without outsets: alpha = 0.5f creates an offscreen buffer that clips the 24.dp glow
        Box(
            modifier = Modifier
                .size(
                    width = 140.dp,
                    height = 56.dp
                )
                .graphicsLayer(
                    alpha = 0.5f,
                    clip = false
                )
                .dropShadow(
                    shape = pillShape,
                    shadow = Shadow(radius = 24.dp, color = Color.Cyan)
                )
                .background(color = Color(0xFF141824), shape = pillShape),
            contentAlignment = Alignment.Center
        ) {
            Text(
                text = "✨ Glow",
                color = Color.White,
                fontSize = 18.sp
            )
        }

        Box(
            modifier = Modifier
                .size(
                    width = 140.dp,
                    height = 56.dp
                )
                .graphicsLayer(
                    alpha = 0.5f,
                    outsets = LayerOutsets(24.dp),
                    clip = false
                )
                .dropShadow(
                    shape = pillShape,
                    shadow = Shadow(radius = 24.dp, color = Color.Cyan)
                )
                .background(color = Color(0xFF141824), shape = pillShape),
            contentAlignment = Alignment.Center
        ) {
            Text(
                text = "✨ Glow",
                color = Color.White,
                fontSize = 18.sp
            )
        }
    }
}


val Purple = Color(0xFF7E57C2)
val Yellow = Color(0xFFFFCA28)
val Red = Color(0xFFEF5350)
GraphicsModifiersSnippets.kt

شکل ۱۶: ModulateAlpha مجموعه آلفا را برای هر فرمان ترسیم جداگانه اعمال می‌کند

بیرون‌زدگی‌های لایه

توجه: LayerOutsets از Compose 1.12.0-alpha01+ دردسترس است.

وقتی عنصر ترکیبی در بافر خارج از صفحه رسم می‌شود (برای مثال، وقتی alpha کمتر از 1.0f باشد، RenderEffect تنظیم شود، یا از CompositingStrategy.Offscreen استفاده شود)، بافت خارج از صفحه به‌طور پیش‌فرض به محدوده چیدمان اندازه‌گیری‌شده عنصر ترکیبی تبدیل می‌شود. هرگونه طراحی یا سایه داخل لایه که خارج از مرزهای چیدمان ترکیب‌پذیر گسترش می‌یابد (مانند درخشش بیرونی که با Modifier.dropShadow رسم شده است) به‌طور ضمنی در مرز میان‌گیر خارج از صفحه بریده می‌شود.

به‌جای افزودن Modifier.padding() (که اندازه‌گیری چیدمان عناصر میانای کاربر مجاور را تغییر می‌دهد)، LayerOutsets را به پارامتر outsets از Modifier.graphicsLayer ارسال کنید. این کار مرزهای دیداری میان‌گیر خارج از صفحه را در هر طرف گسترش می‌دهد، بدون اینکه اندازه چیدمان اندازه‌گیری‌شده ترکیب‌پذیر را تغییر دهد. توجه داشته باشید که LayerOutsets شکل کلیپ لایه یا حدود سایه را گسترش نمی‌دهد، که براساس اندازه اصلی اندازه‌گیری‌شده عنصر ترکیبی باقی می‌ماند (بنابراین clip = false را در graphicsLayer نگه دارید تا از چسبیدن به حدود اصلی جلوگیری کنید):

Box(
    modifier = Modifier
        .size(
            width = 140.dp,
            height = 56.dp
        )
        .graphicsLayer(
            alpha = 0.5f,
            outsets = LayerOutsets(24.dp),
            clip = false
        )
        .dropShadow(
            shape = pillShape,
            shadow = Shadow(radius = 24.dp, color = Color.Cyan)
        )
        .background(color = Color(0xFF141824), shape = pillShape),
    contentAlignment = Alignment.Center
) {
    Text(
        text = "✨ Glow",
        color = Color.White,
        fontSize = 18.sp
    )
}
GraphicsModifiersSnippets.kt

شکل ۱۷: درخشش بیرونی لایه خارج‌از صفحه بدون LayerOutsets (بالا، برش‌خورده در مرزهای چیدمان مستطیلی ترکیب‌پذیر) درمقابل با LayerOutsets(24.dp) (پایین، برش‌نخورده)

نوشتن محتوای عنصر ترکیبی در بیت‌مپ

توجه: تابع rememberGraphicsLayer() استفاده‌شده در این گزیده فقط از Compose 1.7.0-alpha07+ دردسترس است.

یک مورد استفاده رایج، ایجاد Bitmap از یک ترکیب‌پذیر است. برای کپی کردن محتوای composable در Bitmap، بااستفاده از rememberGraphicsLayer()، GraphicsLayer ایجاد کنید.

بااستفاده از drawWithContent() و graphicsLayer.record{}، فرمان‌های طراحی را به لایه جدید هدایت کنید. سپس لایه را در بوم نمایان بااستفاده از drawLayer بکشید:

val coroutineScope = rememberCoroutineScope()
val graphicsLayer = rememberGraphicsLayer()
Box(
    modifier = Modifier
        .drawWithContent {
            // call record to capture the content in the graphics layer
            graphicsLayer.record {
                // draw the contents of the composable into the graphics layer
                [e-mail]()
            }
            // draw the graphics layer on the visible canvas
            drawLayer(graphicsLayer)
        }
        .clickable {
            coroutineScope.launch {
                val bitmap = graphicsLayer.toImageBitmap()
                // do something with the newly acquired bitmap
            }
        }
        .background(Color.White)
) {
    Text("Hello Android", fontSize = 26.sp)
}
AdvancedGraphicsSnippets.kt

می‌توانید بیت‌مپ را در دیسک ذخیره کنید و آن را هم‌رسانی کنید. برای جزئیات بیشتر، قطعه کد نمونه کامل را ببینید. قبل‌از تلاش برای ذخیره کردن در دیسک، حتماً اجازه‌های روی دستگاه را بررسی کنید.

اصلاح‌گر طراحی سفارشی

برای ایجاد اصلاح‌کننده سفارشی خودتان، میانای DrawModifier را پیاده‌سازی کنید. این کار به شما امکان می‌دهد به ContentDrawScope دسترسی داشته باشید که همان چیزی است که هنگام استفاده از Modifier.drawWithContent() نمایان می‌شود. سپس می‌توانید عملیات‌های رایج طراحی را به اصلاح‌کننده‌های طراحی سفارشی استخراج کنید تا کد را پاک‌سازی کنید و پوشاننده‌های مناسبی ارائه دهید؛ برای مثال، Modifier.background() یک DrawModifier مناسب است.

برای مثال، اگر می‌خواهید Modifier را پیاده‌سازی کنید که محتوا را به‌صورت عمودی برمی‌گرداند، می‌توانید یکی را به‌صورت زیر ایجاد کنید:

class FlippedModifier : DrawModifier {
    override fun ContentDrawScope.draw() {
        scale(1f, -1f) {
            [e-mail]()
        }
    }
}

fun Modifier.flipped() = this.then(FlippedModifier())
GraphicsModifiersSnippets.kt

سپس از این اصلاح‌کننده معکوس‌شده که روی Text اعمال شده است استفاده کنید:

Text(
    "Hello Compose!",
    modifier = Modifier
        .flipped()
)
GraphicsModifiersSnippets.kt

شکل ۱۷: اصلاح‌گر سفارشی معکوس روی نوشتار

منابع بیشتر

برای مثال‌های بیشتر درباره استفاده از graphicsLayer و طراحی سفارشی، منابع زیر را بررسی کنید:

• حرکت دادن عروس دریایی در Compose
• چیدمان‌ها و گرافیک‌های «آگهی‌های آماده نمایش» ۲۰۲۲ در «نوشتن»
